《电热电动器具原理与维修》电子教案第1章
电热电动器具
电热炊具
工艺复杂、机械性较差
电烤炉及取暖器
集中了其他红外元件的优点，有一 定的弯曲强度
广泛
第二节 电热器件
三、PTC电热器件
阻值随温度变化的新型发热元件。
电阻率 与温度 T 之间的函数关系如图所示。
居里点（温度）Tp ：当温度达到一定值，电阻率继续变大。
第三节 温度控制器件 一、双金属温控器 二、磁性温控器 三、热电偶温控器 四、电子温控器 五、超温保险器件
罩盖式 封闭式
热传导
辐射、传导、对流 热效率高、寿命长、安全性 能好
第二节 电热器件
二、红外线电热器件
红外线器件加热的特点：升温迅速，穿透力强，受热均匀，节约能源，无污染。
名 称 管状红外 线辐射器 件 板状红外 线辐射元 件 烧结式红 外线辐射 元件 粘接式红 外线辐射 元件 构 成 石英管内装置螺旋合金丝或 普通金属管加上红外线辐射 涂层 罩盖式电热元件的金属罩上 涂红外线辐射物质 陶瓷中放进电热丝，高温烧 结后表面涂上红外线辐射涂 料 将耐热粘接剂涂在电热元件 表面，将红外线辐射元件粘 在电热元件上 特 点 石英管：辐射效率高、耐急热急冷 性好。金属管状红外线加热器可制 成不同形状，机械强度高，安装方 便，但红外涂层易脱落 红外辐射面积大 应 用 空间取暖器或电 烤箱等
如图所示为 NTC 热敏电阻的结构及电路符号。
第三节 温度控制器件
四、电子温控器
如图为 NTC 热敏电阻的电阻—温 度特性。 温度变化，热敏电阻阻值变化，引 起电路中电压或电流变化，经电路放大， 驱动执行器件，控制温度。
第三节 温度控制器件
五、超温保险器件
超温保护熔断器：超温，切断电源。
如图为重力式超温保护熔断器。
《家用电器维修原理》电动器具部分模块教学电子教案
《家用电器维修原理》电动器具部分模块教学电子教案一、教学目标：1. 让学生了解和掌握电动器具的基本原理和结构。
2. 使学生能够识别和分析电动器具的故障原因。
3. 培养学生具备电动器具维修的基本技能。
二、教学内容：1. 电动器具的基本原理2. 电动器具的分类和结构3. 电动器具的故障原因及维修方法三、教学重点与难点：1. 电动器具的基本原理2. 电动器具的分类和结构3. 电动器具的故障原因及维修方法四、教学方法：1. 采用讲授法讲解电动器具的基本原理、分类和结构。
2. 采用案例分析法分析电动器具的故障原因及维修方法。
3. 采用实操演示法展示电动器具的维修过程。
五、教学过程：1. 导入：简要介绍电动器具在日常生活和工作中的应用，激发学生的学习兴趣。
2. 新课导入：讲解电动器具的基本原理、分类和结构。
3. 案例分析：分析电动器具的故障原因及维修方法。
4. 实操演示：展示电动器具的维修过程。
5. 课堂互动：学生提问，教师解答。
6. 课后作业：布置相关练习题，巩固所学知识。
7. 教学总结：对本节课的内容进行总结，强调重点知识点。
六、教学评估：1. 课后作业：评估学生对电动器具基本原理、分类和结构的掌握情况。
2. 课堂互动：观察学生提问和回答问题的积极性，评估学生对故障原因及维修方法的理解程度。
3. 实操演示：评估学生在实际操作中的技能掌握情况。
七、教学资源：1. 教材：《家用电器维修原理》2. 教辅资料：电动器具图片、故障案例、维修实操视频等。
3. 网络资源：家用电器维修论坛、相关技术文章等。
八、教学进度安排：1. 第1周：讲解电动器具的基本原理、分类和结构。
2. 第2周：分析电动器具的故障原因及维修方法。
3. 第3周：实操演示电动器具的维修过程。
4. 第4周：课堂互动、课后作业、教学总结。
九、教学反馈：1. 学生反馈：收集学生对教学内容的意见和建议，不断优化教学方法。
2. 同行评价：与其他教师交流教学经验，提高教学质量。
电热电动器具原理与维修项目一任务一电饭锅原理与维修
40 项目一 电热器具原理与维修 任务1 电饭锅原理与维修
四、电子产品维修常用方法
1．直观检查法 （1）眼看 1）查看电气元器件表面是否有烧焦、熔断、起泡、变 形、变色、霉锈等痕迹，若有则为“故障元器件”。
41 项目一 电热器具原理与维修 任务1 电饭锅原理与维修
2）查看电器的内部连线，检查接插件有无松动、脱落 或接触不良。
电源插头：用于连接交流电源，为了防止触电，电饭 锅的电源插头一般采用三线插头，其中一根接地线与锅体 相连保温指示灯该灯亮起，代表电饭锅处于保温状态。
煮饭指示灯：该灯亮起，代表电饭锅处于煮饭状态。
34 项目一 电热器具原理与维修 任务1 电饭锅原理与维修
三、电饭锅电路原理分析
开始煮饭时，用手压下开关，永磁体与感温磁钢相吸， 手松开后，开关不再恢复到初始状态，则触点接通，电热 盘通电加热。水沸腾后，由于锅内保持100℃不变，故感温 磁钢仍与永磁体相吸，继饭锅原理与维修
（2）温控准确性 一般要求温度在（103±2）℃时，温控元件使电路断 电；而温度降至（65±5）℃时，温控元件起保温作用。 （3）热效率 要求在其周围环境温度为（23±5）℃时，电饭锅的热 效率一般不低于70%。
15 项目一 电热器具原理与维修 任务1 电饭锅原理与维修
10 项目一 电热器具原理与维修 任务1 电饭锅原理与维修
（2）温控部件 温控部件的主要功能是控制发热部件的发热程度，使 电热器具所发出的热量符合要求。具体地讲，温控部件能 够使电热器具具有调节温度的能力。常用的温控部件有双 金属式恒温控制器和磁控式温度调节器。近年来，随着科 学技术的发展，PTC温控部件、电子温控部件及电脑温控部 件也已经被广泛使用。
2）红外式电热器具。红外式电热器具通过加热激励某 些红外线辐射物质，利用这些物质辐射出红外线来加热物 体。它的特点是热效率高，常见的红外式电热器具有红外 式取暖炉、红外式电烤箱等。
#电热电动器具原理与维修教学大纲和教材

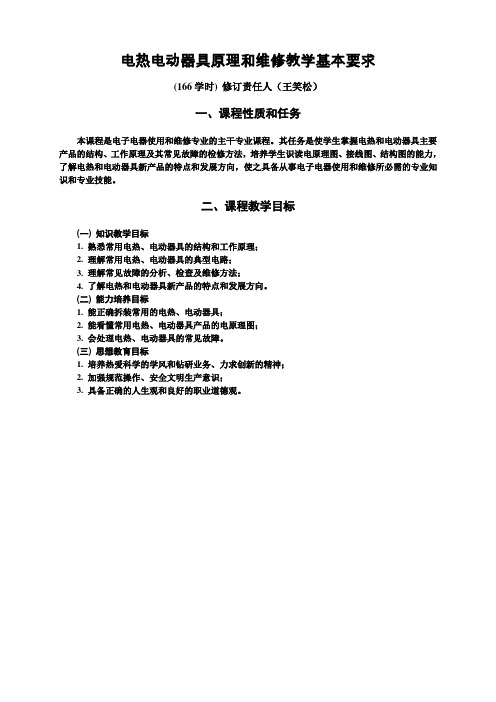

电热电动器具原理和维修教学基本要求(166学时) 修订责任人（王笑松）一、课程性质和任务本课程是电子电器使用和维修专业的主干专业课程。
其任务是使学生掌握电热和电动器具主要产品的结构、工作原理及其常见故障的检修方法，培养学生识读电原理图、接线图、结构图的能力，了解电热和电动器具新产品的特点和发展方向，使之具备从事电子电器使用和维修所必需的专业知识和专业技能。
二、课程教学目标(一) 知识教学目标1. 熟悉常用电热、电动器具的结构和工作原理；2. 理解常用电热、电动器具的典型电路；3. 理解常见故障的分析、检查及维修方法；4. 了解电热和电动器具新产品的特点和发展方向。
(二) 能力培养目标1. 能正确拆装常用的电热、电动器具；2. 能看懂常用电热、电动器具产品的电原理图；3. 会处理电热、电动器具的常见故障。
(三) 思想教育目标1. 培养热爱科学的学风和钻研业务、力求创新的精神；2. 加强规范操作、安全文明生产意识；3. 具备正确的人生观和良好的职业道德观。
三、教学内容和要求基础模块(一) 电热器具1. 电热基础(1) 了解电热器具的类型和基本结构；(2) 了解电热元件的类型、性能及主要参数；(3) 理解常用温度、时间等控制元件的特点及控制原理。
2. 电热炊具(1) 主要介绍电饭锅、电磁灶、微波炉等常用的电热炊具；(2) 了解电热炊具的类型及特点；(3) 掌握电热炊具的结构和工作原理；(4) 理解电热炊具的基本电路；(5) 理解电热炊具常见故障的检修方法。
3. 电热水器主要介绍电热开水瓶、电热饮水机、电热淋浴器等常用的电热水器。
(1) 了解电热水器的类型及特点；(2) 掌握电热水器的结构和工作原理；(3) 理解电热水器的基本电路；(4) 理解电热水器常见故障的检修方法。
4. 电热取暖器主要介绍石英管式取暖器、暖风机、电热油汀、电热褥等常用的电热取暖器。
(1) 了解电热取暖器的类型及特点；(2) 掌握电热取暖器的结构和工作原理；(3) 理解电热取暖器的基本电路；(4) 理解电热取暖器常见故障的检修方法。
电热电动器具原理与维修项目一任务三电热淋浴器原理与维修
16 项目一 电热器具原理与维修 任务3 电热淋浴器原理与维修
蒸汽压力式温控器
蒸汽压力式温控器的结构
17 项目一 电热器具原理与维修 任务3 电热淋浴器原理与维修
有的电热淋浴器上采用直杆式温控器。
直杆 任务3 电热淋浴器原理与维修
它安装在电加热器的底板上，两个电极直接插入电加 热器的插孔中，测温杆伸入电加热器测温管内。它内部的 感温元器件为双金属片，由金属测温杆将热量传递给双金 属片。当温度升高到设定值时，双金属片变形，带动触点 断开，使电加热器断电。
当内胆中无水或温度过高时，超热保护控制器断开， 切断电源。电热淋浴器上任何电气部件漏电或其他原因漏 电，漏电保护器都会动作，断开电源，停止工作。
31 项目一 电热器具原理与维修 任务3 电热淋浴器原理与维修
有的电热淋浴器上的防干烧保护装置由干簧管热敏开 关配合漏电保护器动作。当淋浴器处于干烧状态且温度升 高到93±5℃时，干簧管热敏开关双金属片变形，带动触点 断开，使漏电保护器中产生不平衡电流，漏电保护器动作， 触点断开，电加热器断电，如下图所示。
24 项目一 电热器具原理与维修 任务3 电热淋浴器原理与维修
超热保护控制器的作用是防止温控器突然失灵导致的 水温过高甚至沸腾，或防止干烧出现事故。常用的超热保 护控制器如图所示，它能同时控制两路电源线。
超热保护控制器
25 项目一 电热器具原理与维修 任务3 电热淋浴器原理与维修
内部的感温元器件是一个碟形双金属片。超热保护控 制器的动作温度一般为95℃。安装时，它紧贴在电加热器 的底板上，直接感受电加热器的温度。温度正常时，内部 两个触点都是闭合的。当电加热器的温度出现异常情况， 如达到95℃时，超热保护控制器内部的碟形双金属片突然 翻转，带动动断触点断开，直接切断电加热器的电源。
电热电动器具原理与维修项目一任务二电热取暖器原理与维修
10 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
2．识读石英管式取暖器的电路图
石英管式取暖器电路（一）
11 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
当开关1闭合时，市电（220 V交流电）经过倾倒保护 开关、定时器、开关l、石英电热管1，再经限温器构成回路， 石英电热管1得电开始发热，产生可见光和红外线向外辐射， 从而小功率加热取暖。
38 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
PTC型电热元器件是一种具有正温度系数的热敏电阻， 作电热元器件使用时，工作温度设计在它的居里点以上。 每组PTC器件均用金属片夹在中间（相当于并联关系），然 后再将几组PTC器件串联起来。
39 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
4 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
石英电热管是这种取暖器的核心，它由石英管、电热 丝及支架三部分组成。石英管采用乳白色半透明石英材料 经特殊工艺制成。石英管内装有螺旋状电热丝（镍铬丝或 铁铬铝丝）。石英管两端用瓷质或不锈钢支架固定。通电 后，电热丝发出可见光和红外线，经石英管壁吸收后，引 起石英玻璃中晶格振动，从而向外辐射远红外线。
石英管式取暖器按石英管的安装形式不同，可分为卧 式和立式两大类；按所用石英管的数量不同，可分为单管、 双管与多管等。石英管式取暖器的规格以其消耗的电功率 来划分，常用规格有500W、800W、1000 W、2000 W、 3 000W等多种。
石英管式取暖器主要由石英电热管、反射罩、防护网 罩、外壳等组成。
36 项目一 电热器具原理与维修 任务2 电热取暖器原理与维修
离心式暖风机
离心式暖风机构造原理图
【免费下载】电热电动器具原理与维修
教案科目：电热电动器具原理与维修教师姓名授课班级授课形式讲授授课日期授课时数2课时授课章节一、电热器具的类型及基本结构授课目的1、了解电热器具的基本工作原理2、电热器具的基本结构教学重点1、电流的热效应2、电热器具的基本结构教学难点电流热效应以及电热器具基本结构的理解德育渗透更新调整内容教学过程1、电流的热效应2、电热器具的定义、优点、常见的电热器具3、分类：用途分类能量转换分类4、基本结构：电热器件温度控制器件安全保护装置5、小结6、练习7、作业一、电流热效应电流流经电线、电器等部件时，因其本身存在电阻、会引起电线、电器等发热的现象称为电流热效应。
电热器具就是利用电流的热效应将电能转变成热能的各种器具。
例如：电熨斗二、优点：没有污染热效率高安全性好便于控制，能实现恒温控制三、分类：用途分类：电热炊具——电饭锅电热水器——电热开水瓶电热取暖——电热毯熨烫与消毒——电熨斗与消毒柜按能量转换分类：电阻式——电饭锅红外式——电烤箱感应式——电磁灶微波式——微波炉四、基本结构1、电热器件：主要作用是将电能转变为热能2、温度控制器件：主要作用是对发热器件的温度、电功率、通电时间等进行控制3、安全保护装置：主要作用是在电热器具发热温度超过正常范围时，自动切断电源，防止器具过热损坏，甚至酿成事故。
五、小结：1、电流热效应2、优点3、分类4、基本结构六、练习：1-1、1-2教案科目：电热电动器具原理与维修教师姓名授课班级授课形式实验授课日期授课时数2授课章节实验三电开水瓶的拆/装(B)授课目的1、熟悉电开水瓶的结构2、掌握电开水瓶的工作原理3、能进行简单的故障排除教学重点电开水瓶的结构和故障排除教学难点电开水瓶的结构和故障排除德育渗透更新调整内容教学过程1、介绍电开水瓶的拆卸步骤2、依照实物认识结构及其零部件3、分组排除故障教案科目：电热电动器具原理与维修教师姓名授课班级授课形式讲授授课日期授课时数2课时授课章节十四、抽油烟机授课目的1、了解抽油烟机的结构2、掌握抽油烟机的分类3、掌握抽油烟机的工作原理教学重点1、抽油烟机的基本结构和工作原理2、分类3、电气控制和气敏电阻的工作原理教学难点本次课的重点亦是难点德育渗透更新调整内容教学过程一、抽油烟机的类型二、结构和工作原理三、自动抽油烟机的控制电路四、故障检修一、抽油烟机的类型抽油烟机是厨房必备的电动器具，它可以将烹饪时产生的煤气，油烟等有害气体吸入机内分离后排带室外。
《电热电动器具原理与维修》电子教案第2章
2.5 电热水器常见故障检修
2.5.1 食用电热水器的检修 1.温热饮水机 2. 电开水器 2.5.2 洗用电热水器的检修
本章小结
1. 电热水瓶常按照出水方式，分为手动气压电热水瓶和电动气压 电热水瓶两大类。电热水瓶主要有电热器件、温控器件、显示系 统、出水控制系统、内胆、外壳等组成。 2. 电热水瓶的加热和保温的原理为：水开之前主加热器（或主、 副加热器同时）加热，水开之后自动转入副加热器加热保温；当 水温下降到设定温度时，再自动转为主加热器工作。 3. 温热饮水机主要有箱体、水龙头、接水盘、温控器和加热部件 等组成。通过95℃手动复位温控器和88℃、81℃自动复位温控器， 感受电热管的温度，来实现分级断电、超静音加热的目的。 4. 温热饮水机故障主要有“不能加热”和“水温过高或过低”等， 应能根据具体现象分析检修。 5. 电热咖啡壶分为渗滤式、滴漏式和真空式三种，主要有壶壳、 底座、输水管、电热元件、控制器和滤器等组成。当经过过滤器 上方分布板的开水，流入过滤器时，就会对其中的咖啡粉末进行 冲制和浸泡，从而在壶中得到可口的咖啡液。
6. 电开水器主要由进水装置、冷水箱、煮水箱、液控 箱、热开水箱、凉开水箱和茶具消毒柜等组成，其特 点是将冷水磁化处理，与开水分开。开水由液控箱再 进行分配，凉、热开水均可选用。同时也能对茶具消 毒。所以具有保健作用。 7. 电开水器故障主要有“接通电源不进水”和“能进 水不煮水”等，应能根据具体现象分析检修。 8. 洗用电热水器按水流方式不同，可分为流动式和贮 水式两大类。其中流动式按主体结构，又有水槽式和 腔体式两种形式。 9. 水槽式流动热水器由加热水槽、电热元件、压力传 感器等主要部件组成，电热元件一般采用直接浸泡在 水中的裸露螺旋形电热丝，热效率极高，但是水在被 加热的同时，也带有电，所以必须采用有效的安全措 施。
《电热电动器具原理与维修》电子教案第1章
红外式电热器件主要有灯式、管式、板式、烧 结式和粘贴式五种
PTC式电热器件主要有圆盘式、蜂窝式、口琴 式和带式四种。双金属片温控器件是将检测到 的温度转化为机械运动，从而实现控温和调温 的目的。
磁控式温控器件是利用软磁铁的感温特性来实 现限温控制的，它限温准确，动作迅速，触点 寿命长。
保险器件主要有双金属片式和超温熔断式两种。 双金属片式特点是可以多次重复使用，而超温 熔断式为一次性动作不可复原。
定时器是一种控制电热器件通电时间长短的开 关装置，它有机械式、电动式两种。
机械式结构和一般钟表发条机构基本相同，在 电热器具中很少采用。电动式工作原理与机械 式基本相同，只是用造价较高的微型同步电机 代替发条机构作为动力源后，再和减速机构、 机械开关组件及触点一起组成。
1．2．4 记忆式
形状记忆温控器件是国际上开发的一种新 型温控器件，它由形状记忆合金（NiTi等）制 成。形状记忆合金是一种具有形状记忆效应的 新型材料，被国外有人誉之为“21世纪的合 金”。这种合金在室温下加工产生塑性变形， 而加热升温达到某一临界温度时，又能立即恢 复到变形前的形状。利用这种形状记忆效应， 可简单的将热能转换成机械能，从而制成温控 器件。形状记忆温控器件，将被广泛应用于交 通、能源、化工机械、仪器仪表、家电、医疗 等许多工业部门中。
小家电原理利用与维修电子教案
第一节经常使用电热材料一、电热基础知识电热器具是利用电能转化成热能的原理而制成各类器具的统称。
在家用电器中，电热器具占有25％～35％的比例，如生活中经常使用的电熨斗、电饭锅、电烤箱、电热毯、远红外线辐射取暖器、电磁灶、微波炉等电热器具。
近几年，随着电子技术的进展及微电脑的普遍应用，电热器具进入了一个新的进展时期，性能也愈来愈完善。
利用电热比利用其它热源有下述优势：⑴热效率高，约为50％～95％（煤的热效率为12％～20％，液体燃料为20％～40％，气体燃料为50％～60％）。
⑵控温方便，精准度高，容易实现自动操纵。
⑶清洁卫生，无烟灰，不产生有害气体，不污染环境。
⑷利用方便，与其它热源相较，无明火，且有平安爱惜装置，加倍平安靠得住。
一旦发生故障，因其结构简单，也易于维修。
⑸热惯性小。
㈠电热器具的类型：家用电热器具按其用途大体可分为：厨房器具（如电饭锅、微波炉、电热消毒柜、电热水壶等）、取暖用具（电热褥、电取暖器、电热饼等）、整容美发用具（电吹风、电熨斗等）、其它器具（如烘干机、除湿器等）按加热方式的不同，电热器具大体可分为电阻式加热器、远红外式电热器具、电磁感应式加热器具及微波式电热器具。
1、电阻式电热器具电阻加热是电热器具的要紧加热形式。
它是利用电流的热效应进行加热的。
对被加热的物体来讲，可分为直接加热和间接加热两种。
2、远红外式电热器具远红外式电热器具是在电阻式加热器具的表面涂有远红外辐射涂料，通电加热时辐射出红外线来，从而达到加热的目的。
这种电热器具的特点是热效率高。
常见的远红外式电热器具有红外辐射取暖器、消毒碗柜等，加热器是由特制的、能辐射远红外线的热管制成的。
该热管的材料一样为搪瓷材料，经表面处置使其黑化，或在外表面上涂有远红外线涂料。
当电流通过如此的电热管时，以波长3～1000μm辐射远红外线，被烤箱内食物所吸收，继而食物内部份子发生振动，产生热能，达到加热的目的。
这种烤箱的热效率比电阻丝电烤箱高20％～30％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1.4 PTC电热器件
PTC(Positive Temperature Coefficient) 元件是一种具有正温度系数的热敏电阻。PTC 电热元件的优越特性使其在电热水器、电吹 风机、电暖器等电热器具中广泛应用。其特 性见图1-5所示。
1.2 温控器件
1．2．1 双金属片式 双金属片温控元件是由 热膨胀系数不同的两种 金属薄片轧制结合而成 的，见图1-6。
1．2．5 电子式
晶体二极管温控电路
集成电路温控电路
(1)DS1620型 工作原理
表1.1 温度与控制信号关系
表1.1 温度与控制信号关系
（2）DS1620温控器的应用电路
DS1620温控器的应用电路
1．2．6 热敏电阻式
1．工作原理 热敏电阻是一种对温度很敏感的器件，当温度 变化时，电阻的变化值很大，二者呈指数关系。 利用这一特性可将温度变化转化为电量变化， 通常能变化约±（1~6）%，从而达到测量、 显示或控温的目的。该器件必须配以电桥或放 大电路，将弱电信号放大后驱动执行机构，再 由执行机构控制电路工件状态，以实现电子温 控作用.
《电热电动器具原理与维修》
电子教案
腾冲一职校计算机教研室
尹 以 良
第1章 电热基础
电热器件 温控器件
保险器件
电 子 教 案
1.1 电热器件
1.1.1 器件分类
1．按其材料与空气接触程度划分:（1）开 启式 (2)封闭式 2．按其外形划分: 有裸露式、管状式、板 状式、带状式、片状式等。 3．按电热转换方式划分:（1）电阻式（2） 红外式 （3）微波式（4）电磁式（5） 电弧式
定时器是一种控制电热器件通电时间长短的开 关装置，它有机械式、电动式两种。 机械式结构和一般钟表发条机构基本相同，在 电热器具中很少采用。电动式工作原理与机械 式基本相同，只是用造价较高的微型同步电机 代替发条机构作为动力源后，再和减速机构、 机械开关组件及触点一起组成。
Байду номын сангаас
1．2．4 记忆式
形状记忆温控器件是国际上开发的一种新 型温控器件，它由形状记忆合金（NiTi等）制 成。形状记忆合金是一种具有形状记忆效应的 新型材料，被国外有人誉之为“21世纪的合 金”。这种合金在室温下加工产生塑性变形， 而加热升温达到某一临界温度时，又能立即恢 复到变形前的形状。利用这种形状记忆效应， 可简单的将热能转换成机械能，从而制成温控 器件。形状记忆温控器件，将被广泛应用于交 通、能源、化工机械、仪器仪表、家电、医疗 等许多工业部门中。
实用中的双金属片温控器是由一条金属片 和一条固定的金属弹簧片组成，见图1-7。
1．2．2 磁控式
磁性温控元件也叫 磁性限温器，它是利用 软磁体的磁温特性来设 计的，见图1-8。
除上述常见的两种温度控制元件以外，目 前还有热敏电阻温控元件，热电偶温控元件和 形状记忆温控元件等。
1．2．3 定时式
小结
电热器件是各类电热器具中，将电能转换 为热能的独立零部件，它由电热材料和绝 缘材料组合而成。 电热器件按电热材料与空气的接触程度， 可分为开启式、封闭式两种。按电热转换 方式可分为电阻式、红外式、微波式、电 磁式和电弧式五种。按其外形的不同，可 分为裸露式、管状式、板状式、带状式等。 电阻式电热器件由电热材料、绝缘材料和 绝热材料构成。
1.1.2 电阻式
1．电热材料 （1）合金电热丝（2）开启式螺旋形电热元 件（3）云母片式电热元件（4）金属管状电 热元件 （5）电热板（6）绳状电热元件（7） 薄膜形电热元件 2．绝缘材料 3．绝热材料 4．电热器件类型及特点
1.1.3 红外式
红外电热器件有管状红 外元件、板状红外元件、 红外线灯等。管状红外 电热元件又分为金属管 状红外元件和石英管状 红外元件两种。图1-3 （a）是石英管状红外元 件结构示意图 。红外线 灯的结构见图1-3（b）。
红外式电热器件主要有灯式、管式、板式、烧 结式和粘贴式五种 PTC式电热器件主要有圆盘式、蜂窝式、口琴 式和带式四种。双金属片温控器件是将检测到 的温度转化为机械运动，从而实现控温和调温 的目的。 磁控式温控器件是利用软磁铁的感温特性来实 现限温控制的，它限温准确，动作迅速，触点 寿命长。 保险器件主要有双金属片式和超温熔断式两种。 双金属片式特点是可以多次重复使用，而超温 熔断式为一次性动作不可复原。
超温熔断式保险器件有温度保险丝，SM型 低熔点合金超温保险器，高精密限温保护器， 复合型热熔断体等类型。根据工作电流和动作 温度不同又可分为2A、3A、5A、10A，55、80、 130、185、200等多种规格。它们使用时的共 同特点是须串联在电热器件电路中，当电热器 件温度过高而到达限定温度时，保险器件中的 低熔断点易熔化合金即受热熔化，从而切断电 路，此类保险器件的缺点是只能一次性动作而 不能复原。但具有体积小、坚固耐用、动作温 度准确、稳定性好、安装简单等优点。
2．结构与特点
热敏电阻温控器件的结构如图1.8所示
1.3 保险器件
1．3．1 双金属片式 双金属片式保险器件的主要优点是可以 多次重复使用。它分为自动复位和手动复位 两种。前一种是在动作后，待温度下降到一 定时自动复位，电热器又可工作；后一种须 在排除了过热故障的情况下，经由人工进行 复位。
1．3．2 超温熔断式
