深圳地铁(出入口钢结构)施工组织设计
深圳地铁号标安装装修工程施工组织设计
深圳地铁号标安装装修工程施工组织设计一、项目概况二、施工前准备工作1.编制施工组织设计方案，明确施工组织机构、分工和责任，合理安排施工流程。
2.安排施工现场，包括施工人员临时宿舍、办公区域，材料堆放区域等。
3.采购和储备所需的施工材料、设备和机械，并对其进行验收和入库。
三、施工组织机构与责任划分1.总监理工程师负责整个工程的技术指导、质量控制和安全管理等工作。
2.项目经理负责组织协调施工各方的工作，制定详细的施工计划和进度安排。
3.施工队负责具体的施工工作，包括标识安装、装修等。
4.安全员负责安全管理工作，包括安全检查、教育培训等。
5.质检员负责质量检验工作，监督施工质量，确保工程的合格交付。
四、施工流程与措施1.车站进出口标识安装a.拆除现有标识b.安装新的车站进出口标识c.进行验收和整改2.站内标识安装a.根据设计图纸确定标识位置b.在规定位置进行标识安装c.进行验收和整改3.通道标识安装a.根据设计图纸确定标识位置b.在规定位置进行标识安装c.进行验收和整改4.站台标识安装a.根据设计图纸确定标识位置b.在规定位置进行标识安装c.进行验收和整改五、安全管理措施1.制定安全施工方案，明确施工过程中的各项安全措施。
2.按照法律法规，对工地进出口、施工区域进行围挡和警示标识设置。
3.建立安全教育培训制度，确保施工人员具备必要的安全知识和技能。
4.定期进行安全检查和隐患排查，及时整改和修复施工区域的安全隐患。
六、质量控制措施1.制定质量施工方案，明确施工过程中的质量控制要点。
2.采用标准化施工流程，确保施工质量符合相关标准和规范要求。
3.加强对施工材料的质量管理，确保使用的材料符合相关标准和规范要求。
4.配备质检员对施工过程进行全程监督和抽查，及时发现和整改施工过程中的质量问题。
七、现场管理与协调1.对施工进度进行严格管理，制定详细的施工计划和进度安排。
2.加强施工现场的管理，确保施工场地的整洁有序。
深圳地铁车站出入口施工方案
深圳地铁通道施工组织设计(明、暗挖通道)一、通道施工通道出入口斜坡段采用明挖施工，钻机施工钻孔桩围护结构，土方开挖尽量使用挖掘机开挖，剩余部分土方采用人工开挖，卷扬机提升架牵引外运；通道出入口暗挖段采用弧形导坑法施工。
土方运至站厅层后卷扬机提到地面外运；二衬采用简易衬砌台架立模，泵送商品混凝土入模，机械捣固。
1、通道明挖段施工（1）、通道明挖段围护结构施工钻孔桩均采用回旋钻机正循环钻孔，连续成桩的方法施工，钢筋笼在地面加工好，利用钻机吊入孔内，清孔后水下灌筑混凝土成桩。
钻孔桩工艺流程图如下：⑤、钢筋笼的制作和安装：钢筋的制作在就近的场地上进行，采用焊接制作，先用主筋与内加强箍点焊形成笼架，然后安装外箍筋，外箍筋也须与主筋焊牢。
将制作好的钢筋笼用汽吊或钻机吊放入孔内。
⑥、灌注水下混凝土：施工准备：①用铁皮制作一个能容0.8立方米以上的储料槽（漏斗）；②检查钢导管的强度，钢导管必须作水密和涨裂实验；③检查球塞是否能顺利通过钢导管，球塞直径比钢导管内径小1~2厘米；④钢导管和套管的提升采用钻机提升。
一切准备工作完成后，组织有关人员进行全面检查，水下混凝土的灌注工作一经开始必须连续不断的进行并不得中断。
开始灌注前的准备工作：①仔细调整下料钢导管的高度，导管底至桩基底面的距离为导管内径加10厘米左右，使球塞能顺利从管底排出。
②悬吊于储料槽（漏斗）颈口处的球塞必须用绳子或铁丝缚牢，开始灌注前在漏斗内装满混凝土，漏斗的最下面与球塞接触的第一盘拌合物应为水泥砂浆，水泥砂浆不可有石子混入，以防石子卡球造成事故。
③商品混凝土的准备量为能灌注整根桩的混凝土量。
灌注混凝土：①开始灌注混凝土时，用快刀将绳子砍断或用钳子将铁丝剪断，同时开动振动器。
当储料槽（漏斗）内混凝土开始下降时，立即向储料槽（漏斗）源源不断地输送混凝土。
当球塞顺利地通过导管并确认已排出导管时，可将导管下降20厘米，使导管下混凝土尽快扩散和升高，可靠的埋住导管底。
深圳地铁一期工程施工组织设计1

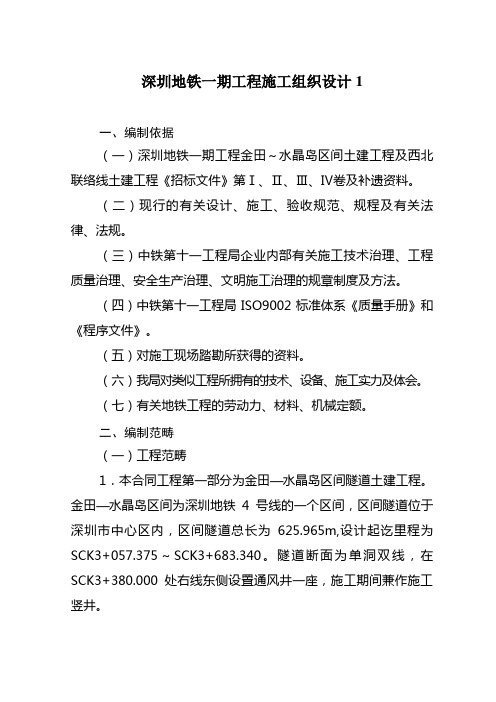

深圳地铁一期工程施工组织设计1一、编制依据（一）深圳地铁一期工程金田～水晶岛区间土建工程及西北联络线土建工程《招标文件》第Ⅰ、Ⅱ、Ⅲ、Ⅳ卷及补遗资料。
（二）现行的有关设计、施工、验收规范、规程及有关法律、法规。
（三）中铁第十一工程局企业内部有关施工技术治理、工程质量治理、安全生产治理、文明施工治理的规章制度及方法。
（四）中铁第十一工程局ISO9002标准体系《质量手册》和《程序文件》。
（五）对施工现场踏勘所获得的资料。
（六）我局对类似工程所拥有的技术、设备、施工实力及体会。
（七）有关地铁工程的劳动力、材料、机械定额。
二、编制范畴（一）工程范畴1．本合同工程第一部分为金田—水晶岛区间隧道土建工程。
金田—水晶岛区间为深圳地铁4号线的一个区间，区间隧道位于深圳市中心区内，区间隧道总长为625.965m,设计起讫里程为SCK3+057.375～SCK3+683.340。
隧道断面为单洞双线，在SCK3+380.000处右线东侧设置通风井一座，施工期间兼作施工竖井。
2．本合同工程第二部分为西北联络线隧道土建工程，总长为394.540m，设计起讫里程LNCK0+51.764～LNCK0+446.304。
（二）不包括的工程下述工作由其它合同承包商完成，不包括在本工程范畴之中：1．道床及铺轨工程；2．供电、通信、信号、接触网等安装工程。
三、编制原则（一）严格遵照《招标文件》要求的原则。
（二）严格遵照执行国家和部委颁发觉行的标准规范规程及有关的法律法规的原则。
（三）确保工期的原则。
依照招标文件要求的合同工期、安排劳力、材料和机械设备，合理配置资源、确保合同工期、力争提早。
（四）百年大计、质量第一的原则。
确立质量目标、制定创优规划，执行ISO9002质量标准，采纳科学合理的施工方案、方法和工艺，确保每道工序、每个分项工程的质量达到国家及部颁标准要求。
确保部优工程，争创国优工程。
（五）安全生产、文明施工的原则本工程位于都市的中心进展区，并穿越都市东西主交通干道，施工中对都市的正常生活、交通有一定阻碍，同时又以地下作业为主，安全生产、文明施工尤为重要，为此，我们制定了详细周密的打算和科学合理的施工方案，确保地铁工地周围建筑物、地上地下管线及交通安全。
地铁工程施工组织设计(3篇)
第1篇一、前言随着城市化进程的加快，地铁作为一种高效、便捷的城市公共交通工具，在我国各大城市得到了广泛的应用。
为确保地铁工程顺利实施，提高工程质量，降低施工成本，确保施工安全，本文将对地铁工程施工组织设计进行阐述。
一、编制范围本文以某城市地铁工程为例，对地铁工程施工组织设计进行详细阐述。
本工程范围为地铁线路、车站、区间隧道、附属设施等。
二、编制依据1. 国家及地方有关地铁工程建设的法律法规、政策及规范；2. 地铁工程设计文件、施工图纸及施工图预算；3. 工程地质勘察报告、水文地质勘察报告；4. 施工合同、施工图纸会审记录及施工组织设计编制要求。
三、施工组织设计原则1. 安全第一、预防为主；2. 科学组织、合理施工；3. 高效、优质、低耗；4. 环保、文明施工。
四、施工组织设计内容1. 施工准备（1）施工人员：根据工程规模，合理配置施工人员，确保施工质量；（2）施工设备：根据施工需要，合理配置施工设备，确保施工进度；（3）材料供应：根据施工进度，合理安排材料供应，确保材料质量；（4）施工场地：按照施工图纸要求，合理规划施工场地，确保施工顺利进行。
2. 施工进度计划（1）根据施工图纸及施工图预算，编制详细的施工进度计划；（2）明确各分部分项工程的施工顺序及时间节点；（3）合理安排施工顺序，确保施工进度。
3. 施工方法及技术措施（1）施工方法：根据工程特点，采用适宜的施工方法，如明挖法、暗挖法、盾构法等；（2）技术措施：针对施工过程中可能遇到的技术难题，采取相应的技术措施，确保施工质量。
4. 施工安全及质量管理（1）安全施工：建立健全安全管理制度，加强安全教育培训，确保施工安全；（2）质量管理：严格执行国家及地方有关工程质量标准，加强质量监控，确保工程质量。
5. 环保及文明施工（1）环保：严格按照国家及地方有关环保法规，加强施工现场环境管理，确保施工过程中不产生污染；（2）文明施工：加强施工现场文明施工管理，确保施工现场整洁、有序。
深圳某地铁一期7标段施工组织设计word精品文档29页

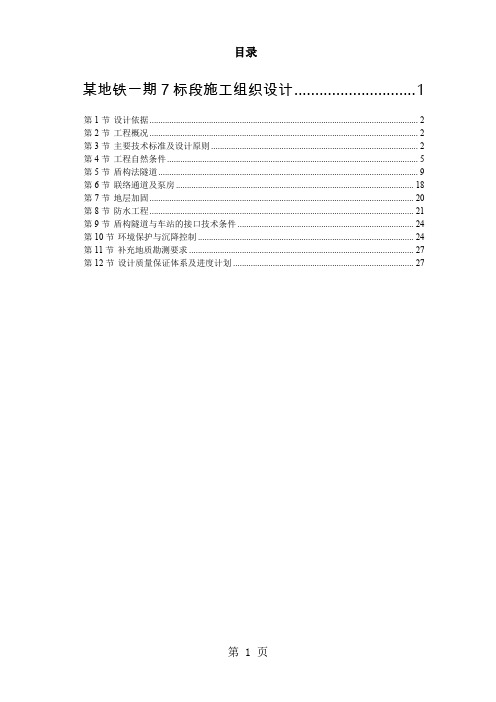

目录某地铁一期7标段施工组织设计 (1)第1节设计依据 (2)第2节工程概况 (2)第3节主要技术标准及设计原则 (2)第4节工程自然条件 (5)第5节盾构法隧道 (9)第6节联络通道及泵房 (18)第7节地层加固 (20)第8节防水工程 (21)第9节盾构隧道与车站的接口技术条件 (24)第10节环境保护与沉降控制 (24)第11节补充地质勘测要求 (27)第12节设计质量保证体系及进度计划 (27)第一章某地铁一期7标段施工组织设计第一节.设计依据第一节业主提供的资料1.1.1 业主提供的标书业主提供的`标书《深圳某地铁×期工程第×标段施工隧道盾构工程招标文件》包含：第Ⅰ卷商务部分第Ⅱ卷技术规范第Ⅲ卷工程量清单第Ⅳ卷业主的图纸第Ⅴ卷现场参考资料除招标文件外，还包含业主发出的有关补遗通知1.1.2 业主提供的图纸业主提供的图纸包含业主招标文件第Ⅳ卷第十章第103 节“业主的图纸”内容。
第二节设计施工联合体协议1.2.1 设计施工联合体协议《成立设计施工联合体对“深圳某地铁×期工程第×标段盾构隧道工程”进行投标的协议》1.2.2 设计投标协议《关于“深圳某地铁×期工程第×标段盾构隧道工程”设计投标的协议》第二节.工程概况第一节工程概述深圳某地铁×期工程由两条线组成：一号线从××至××，四号线从××至××。
干线总长19.468 公里，包括17 个车站（16 个地下车站和一个地面车站）。
本次投标的盾构第×标段为××至××区间。
第×标段××至××区间隧道从××站西端顺深南中路向西延伸，穿过××路至××路口，然后向南离开××路，下穿××河，经过一片荔枝园，过××路立交桥和××村后，再向西到达××站。
深圳地铁一期工程6标指导性施工组织设计2

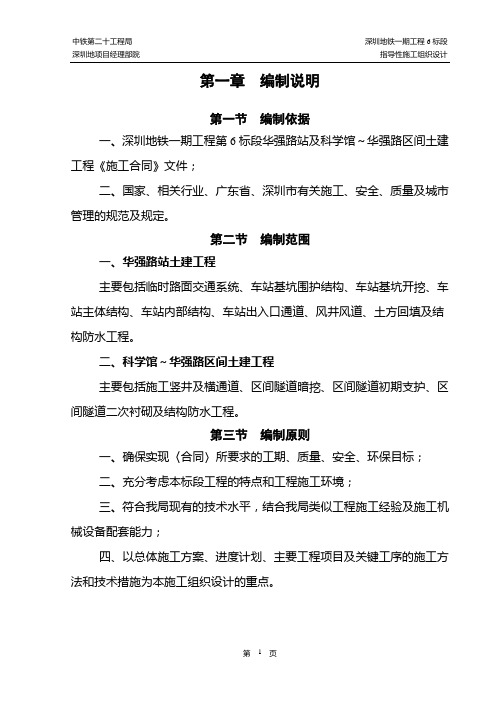

第一章编制说明第一节编制依据一、深圳地铁一期工程第6标段华强路站及科学馆～华强路区间土建工程《施工合同》文件；二、国家、相关行业、广东省、深圳市有关施工、安全、质量及城市管理的规范及规定。
第二节编制范围一、华强路站土建工程主要包括临时路面交通系统、车站基坑围护结构、车站基坑开挖、车站主体结构、车站内部结构、车站出入口通道、风井风道、土方回填及结构防水工程。
二、科学馆～华强路区间土建工程主要包括施工竖井及横通道、区间隧道暗挖、区间隧道初期支护、区间隧道二次衬砌及结构防水工程。
第三节编制原则一、确保实现〈合同〉所要求的工期、质量、安全、环保目标；二、充分考虑本标段工程的特点和工程施工环境；三、符合我局现有的技术水平，结合我局类似工程施工经验及施工机械设备配套能力；四、以总体施工方案、进度计划、主要工程项目及关键工序的施工方法和技术措施为本施工组织设计的重点。
第二章工程概况第一节工程位置及范围本标段工程包括华强路站土建工程和科学馆～华强路区间隧道土建工程两部分。
华强路站属深圳地铁一号线的一个中间站，位于深圳市福田区的华富14.3m，隧道结构位于砾质粘性土、砂质粘性土层及全风化花岗岩中。
区间隧道平面位置见下附图1-2-1-2。
保护的管线6条。
CK4+802、CK4+862处各有一煤气管线横穿深南中路，与区间隧道顶部垂直距离11.7m。
CK4+800—CK5+030区间隧道两侧各有1条煤气管道平行于隧道走行，与区间隧道外缘垂直距离12m、水平距离11m。
有1条煤气管道位于车站西南角地下，距车站结构边缘约17m。
二、周边建筑华强路站北侧有上海宾馆、中航大厦、佳和大厦、华强公司、赛格广场，南侧福田大厦、国科大厦、北方大厦等高层建筑物，车站结构外缘距建筑物最近距离约6m。
科学馆～华强路区间隧道南北两侧有宝安大厦、越华大厦等高层建筑20余幢，隧道结构边缘距两侧建筑物最近距离约15m。
与车站有关的地下建筑为拟建的中航广场地下室、佳和大夏地下室。
深圳地铁一期工程某区间段施工组织设计
第一部分施工组织设计文件第一章施工组织1. 施工组织设计编制说明及依据1.1 编制说明在认真学习体会招标文件并通过对现场的认真仔细考察的基础上，根据xx市地铁一期工程xx站、金田站至xx站区间的工程特点，结合本单位的施工实力和能力，编写成本工程的施工组织设计。
对于施工中各区段和关键工序之间的施工组织、方案、相互协调和衔接等方面的问题，我们在编制过程中已进行了技术措施可行性论证，认为是较为科学合理的，完全能达到标书的要求和确保工期、安全、质量。
由于在本次招标中业主提供的是初步设计图纸，故我公司在标书编制中除遵守初步设计图纸要求和招标技术规范要求外，还结合了国家、省市有关规范要求和我公司地铁施工、房建深基础施工经验，一旦中标，将在施工图纸发布后，根据施工图纸的具体要求，对本施组进行进一步的针对性细化，以便于指导施工。
为了响应招标文件的要求，本施工组织设计的目录基本按照招标文件xx第1章“投标人须知及前附表”中第14条“投标文件的组成”和第17条“施工组织”内容的要求进行编排的，所有标书的要求在施工组织设计中均得到了充分的体现。
在本施工组织设计中，所有小于A4图幅的图形均已插入word文本中，凡大于等于A4图幅均编有图号，编号的形式为YT－XX，YT为“xx”拼音的开头，XX为流水号（凡编有图号的图则不打页码）。
1.2 编制依据a.业主提供的xx市地铁一期工程招标书xx－xx。
b.业主提供的补遗书[19981008]01－03c.10月8日下午业主组织工地现场考察所得资料d.自行组织的工地现场考察所得资料e.国家、广东省、xx市有关施工及安全防护规范2．工程概况及特点2.1 工程概况xx地铁一期工程xx段设计的起点里程为CK7+968.158，终点里程为CK8+644.75，总长度为676.592m。
包括xx车站、金田至xx区间二大部分，下面分别介绍二个部分的工程概况。
2.1.1 xx车站工程概况xx地铁一期工程xx车站位于xx路与xx路间的xx路下。
深圳市某段地铁投标工程施工组织设计方案
深圳市某段地铁投标工程施工组织设计方案一、项目概述深圳市段地铁工程是一项重点建设项目，旨在满足城市发展需求，提高交通拥堵问题。
本项目位于深圳市市区，在如此复杂的城市环境下进行地铁工程的施工必须充分考虑环境、交通、人员等多方面因素，以确保施工的顺利进行。
二、施工组织设计目标1.安全：确保施工期间没有人员伤亡事故发生。
2.高效：合理安排施工进度，减少施工时间，提高工作效率。
3.质量：严格按照设计要求和地铁行业标准进行施工，保证施工质量。
4.环保：科学施工，减小对周边环境的影响，保护生态环境。
5.协调：与相关部门和利益相关方充分沟通合作，确保施工进展顺利。
三、施工组织管理措施1.安全管理：（1）制定详细的施工安全方案，准确评估施工过程中的安全风险，并制定相应的应对措施。
（2）加强安全教育培训，确保所有施工人员具备必要的安全操作技能。
（3）安装监控设备，定期巡检施工现场，及时排除安全隐患。
2.进度管理：（1）制定合理的施工进度计划，充分考虑天气、交通等因素的影响。
（2）明确施工任务分工和责任，确保各施工工序的顺利进行。
（3）合理调配人力和物力资源，确保施工进度的紧密配合。
3.质量管理：（1）成立专业质量管理团队，对施工过程中的工艺和材料进行严格监督检验，保证施工质量符合设计要求和规范。
（2）加强施工过程中的质量监测和质量控制，及时发现并处理质量问题。
4.环保管理：（1）按照环境监测要求，对施工现场进行排污监控，减少对周边环境的污染。
（2）合理使用环保材料，减少对环境的不良影响。
（3）建立环境管理制度，通过有效的噪音控制、灰尘防治等手段，降低对周边居民的影响。
5.协调管理：（1）与相关部门和利益相关方充分沟通，确保按照规划要求实施施工。
（2）定期召开工程协调会议，解决施工过程中的问题，确保施工进度和质量。
四、施工组织方案1.施工前准备：（1）确定施工队伍，组建施工管理团队。
（2）编制施工进度计划，明确施工任务和时间节点。
深圳地铁车站出入口施工方案
深圳地铁车站出入口施工方案
引言
深圳作为一个现代化城市，地铁系统发达，为了适应城市的车站出入口施工要
求提出了一系列方案。
背景
随着深圳地铁网络的不断扩大，车站出入口施工对城市交通和市民生活影响较大。
因此，设计出高效、安全的出入口施工方案至关重要。
设计理念
在设计深圳地铁车站出入口施工方案时，我们考虑了以下几个关键因素： - 交
通流量 - 施工安全 - 施工时间控制
方案设计
1. 交通流量管理
•定期进行交通流量调查和分析，根据不同时间段的客流情况合理安排施工计划。
•设计合理的交通疏导方案，确保出入口附近交通流畅。
2. 施工安全措施
•严格按照相关安全标准设置标识和警示牌，保障施工现场安全。
•按照施工方案规定的程序，确保施工过程中的安全与顺利进行。
3. 施工时间控制
•制定详细的施工计划和工期安排，提前解决可能出现的延误问题。
•调配足够的人力资源和施工设备，保证施工进度。
实施效果预期
通过以上设计方案的实施，预计能达到以下效果： - 交通畅通，减少交通堵塞
现象的发生。
- 施工过程中无安全事故发生。
- 完成施工计划，保证工程按时交付。
结论
深圳地铁车站出入口施工方案的设计及实施对于保障城市交通秩序和市民出行
安全具有重要意义。
只有在充分考虑交通流量、施工安全和施工时间控制等因素的
基础上，我们才能设计出可行的出入口施工方案，为城市的发展和市民的生活带来更多便利。
以上是针对深圳地铁车站出入口施工方案的初步设计方案，仅供参考。
深圳地铁2号线工程车站出入口及风亭上盖建筑设计
深圳地铁2号线工程车站出入口及风亭上盖建筑设计摘要: 地铁车站出入口及风亭上盖建筑是地铁作为地下工程的地面建筑形式，既是车站功能建筑，又是城市景观的一部分。
因此，深圳地铁车站出入口及风亭上盖建筑设计不但要满足地铁的功能需求，还需要体现深圳沿海经济特区的地域文化特征。
关键词：地铁出入口风亭建筑设计1 工程总体概述深圳地铁2号线（蛇口线）工程连接城市东西发展主轴，是特区内第二条东西向轨道交通客运主通道。
2号线工程由初期工程和东延段工程两部分组成，线路西起蛇口赤湾站，经南山区、福田区、罗湖区，东至新秀站，全长35.78km，共设29座地下车站，其中换乘站10座，设蛇口西车辆段、后海停车场，工程投资总额约为193.5亿元。
其中：深圳地铁2号线初期工程起自蛇口赤湾站，终至世界之窗站与地铁1号线交汇，共设12座地下车站，依次为：赤湾站、蛇口港站、海上世界站、水湾站、东角头站、湾厦站、海月站、登良站、后海站、科苑站、红树湾站、世界之窗站，线路全长15.131 km，工程投资总概算约为74.4亿元，于2010年12月28日投入试运营。
深圳地铁2号线东延段工程由世界之窗站站后至新秀站，共设17座地下车站，依次为侨城北站、深康站、安托山站、侨香站、香蜜站、香梅北站、景田站、莲花西站、福田站、市民中心站、岗厦北站、华强北站、燕南站、大剧院站、湖贝站、黄贝岭站、新秀站，线路全长20.65公里，工程投资总概算约为114亿元，于2011年6月28日投入试运营。
2 深圳地铁2号线工程车站出入口及风亭上盖建筑设计概述地铁车站出入口及风亭上盖建筑是地铁作为地下工程的地面建筑形式，既是车站功能建筑，又是城市景观的一部分。
因此，深圳地铁车站出入口及风亭上盖建筑设计不但要满足地铁的功能需求，还需要体现深圳沿海经济特区的地域文化特征。
经研究对比，深圳地铁2号线车站出入口及风亭上盖建筑设计采用了“一线一景”的规划设计理念，从而使地铁上盖建筑的整体造型统一，将地铁2号线工程打造成为连接深圳蛇口高科技产业区、南山商业居住区、香蜜湖高档住宅区、福田市中心区、罗湖老城区的一道城市风景线。
