定向凝固制备铸造多晶硅的原理及应用综述
《定向凝固Al-Cu-Si共晶合金组织形成与性能》范文

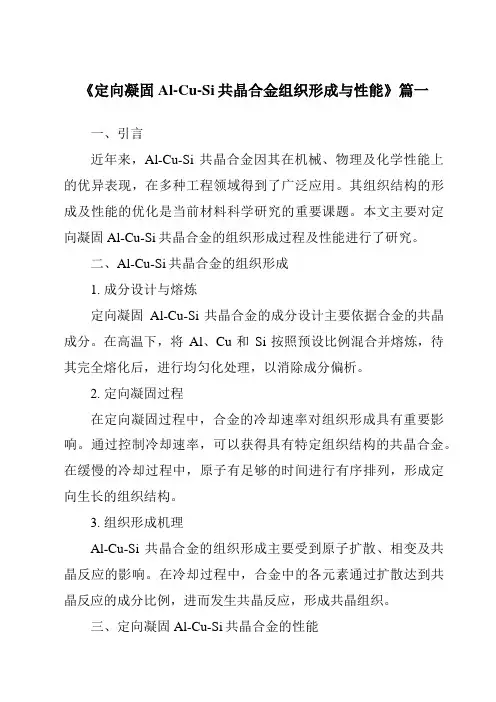

《定向凝固Al-Cu-Si共晶合金组织形成与性能》篇一一、引言近年来，Al-Cu-Si共晶合金因其在机械、物理及化学性能上的优异表现，在多种工程领域得到了广泛应用。
其组织结构的形成及性能的优化是当前材料科学研究的重要课题。
本文主要对定向凝固Al-Cu-Si共晶合金的组织形成过程及性能进行了研究。
二、Al-Cu-Si共晶合金的组织形成1. 成分设计与熔炼定向凝固Al-Cu-Si共晶合金的成分设计主要依据合金的共晶成分。
在高温下，将Al、Cu和Si按照预设比例混合并熔炼，待其完全熔化后，进行均匀化处理，以消除成分偏析。
2. 定向凝固过程在定向凝固过程中，合金的冷却速率对组织形成具有重要影响。
通过控制冷却速率，可以获得具有特定组织结构的共晶合金。
在缓慢的冷却过程中，原子有足够的时间进行有序排列，形成定向生长的组织结构。
3. 组织形成机理Al-Cu-Si共晶合金的组织形成主要受到原子扩散、相变及共晶反应的影响。
在冷却过程中，合金中的各元素通过扩散达到共晶反应的成分比例，进而发生共晶反应，形成共晶组织。
三、定向凝固Al-Cu-Si共晶合金的性能1. 机械性能定向凝固Al-Cu-Si共晶合金具有优异的机械性能，包括高强度、良好的塑性和韧性。
其高强度主要源于共晶组织的强化作用，而良好的塑性和韧性则得益于合金中各相的均匀分布和相互协调。
2. 物理性能该合金具有良好的导热性和导电性，这主要归因于其独特的组织结构和各元素的优良性能。
此外，其还具有较高的热稳定性，能够在高温环境下保持较好的性能。
3. 耐腐蚀性能Al-Cu-Si共晶合金在多种环境下表现出良好的耐腐蚀性能。
这主要得益于其致密的组织结构和元素之间的相互协同作用，使得合金在腐蚀环境下具有较高的抗蚀性。
四、结论本研究通过对定向凝固Al-Cu-Si共晶合金的组织形成与性能进行研究，发现该合金具有优异的机械性能、物理性能和耐腐蚀性能。
这些性能主要源于其独特的组织结构，包括共晶组织的形成、各相的均匀分布以及元素之间的相互协同作用。
铸造多晶硅制备技术的研究进展
（１ Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｓｏｌａｒ Ｅｎｅｒｇｙ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｘｉｎｙｕ ｃｏｌｌｅｇｅ，Ｘｉｎｙｕ ３３８０００，
２ Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｍｅｃｈｎｉａｌ ａｎｄ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ！Ｎａｎｃｈａｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｃｈａｎｇ ３３００９９）
ｔｉｏｎ ａｎｄ ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｃｏｎｔｉｎｕｏｕｓ ｐｕｌｌｉｎｇ Ｉｎ ａｄｄｉｔｉｏｎ，ｔｈｅ ｐｕｒｉｆｉｃａｔｉｏｎ ｔｅｃｈｎｉｑｕｅ ｆｏｒ ｐｈｏｓｐｈｏｒｕｓ ａｎｄ ｂｏｒｏｎ ｉｎ
ｍｅｔａｌｌｕｒｇｉｃａｌ ｇｒａｄｅ ｓｉｌｉｃｏｎ ｉｓ ｅｘｐｌａｉｎｅｄ ｉｎ ｄｅｔａｉｌｓ，ｆｏｒｍａｔｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｏｆ ｇｒａｉｎ ｂｏｕｎｄａｒｙ ａｎｄ ｄｉｓｌｏｃａｔｉｏｎ ｏｆ ｍｕｌｔｉｃｒｙｓ—
为了降低坩埚对硅锭的污染。研究者提出了一种改进方 法。在坩埚内壁涂上ｓｉ。Ｎ４膜层，以降低来自坩埚杂质的玷 污。同时．＆。Ｎ．涂层还能起到一定的润滑脱模作用，因为硅 熔体在高温时与石墨发生反应，加之硅凝固过程中的体膨胀 作用，易造成硅锭与石墨模具的粘连，冷却后难以脱模，使用 ｓｉ。Ｎ｜涂层后硅熔体和坩埚内壁不粘结，这样既可以降低凝固 时产生的大量应力又能多次使用坩埚，从而降低了生产成 本。但最近美国的研究者Ｂｕｏｎａｓｓｉｓｉ等［２Ｉ］通过分析比较了 口－Ｓｉ３Ｎ．涂层与铸造多晶硅中杂质的种类、相对浓度、含有杂 质颗粒的化学态和杂质分布状况及其形成机理后，认为在铸 造多晶体生长时，ｓｉ。Ｎ。涂层中的金属与非金属杂质可能会 污染铸造多晶硅，并提出了相应解决措施：（１）减少ｍＳｉ。Ｎ中 杂质含量；（２）改善口－Ｓｉ３Ｎ的结构质量，使得在晶体生长时口－ 鼠Ｎ中的分解物降到最低；（３）降低坩埚的表面面积与体积 的比率（如增大坩埚尺寸大小）。 １．２定向凝固法
《2024年定向凝固Al-Cu-Si共晶合金组织形成与性能》范文
《定向凝固Al-Cu-Si共晶合金组织形成与性能》篇一一、引言定向凝固技术是一种重要的金属材料制备技术，它通过控制冷却速率和温度梯度，使合金在凝固过程中形成特定的组织结构。
Al-Cu-Si共晶合金作为一种典型的金属间化合物，具有优异的力学性能和物理性能。
本文旨在研究定向凝固Al-Cu-Si共晶合金的组织形成与性能，为合金的制备和性能优化提供理论依据。
二、材料与方法1. 材料准备选用高纯度的Al、Cu和Si作为原材料，按照一定的比例配制出Al-Cu-Si合金。
在真空熔炼炉中熔炼合金，并采用定向凝固技术进行凝固处理。
2. 定向凝固技术采用高温度梯度定向凝固装置，控制冷却速率和温度梯度，使合金在特定的条件下进行凝固。
通过调整工艺参数，观察组织结构的变化。
3. 性能测试与表征采用光学显微镜、扫描电子显微镜等手段对合金的组织结构进行观察和分析。
通过硬度测试、拉伸试验等手段评估合金的力学性能。
同时，采用X射线衍射等手段对合金的物相组成进行表征。
三、结果与分析1. 组织形成在定向凝固过程中，Al-Cu-Si共晶合金的组织结构发生了明显的变化。
随着冷却速率和温度梯度的调整，合金中的初生相、共晶相和次生相的形态、大小和分布都发生了改变。
当温度梯度较大时，组织呈现出明显的定向性，初生相和共晶相的分布更加均匀。
2. 性能表现（1）力学性能：随着组织结构的优化，Al-Cu-Si共晶合金的力学性能得到了显著提高。
硬度测试表明，合金的硬度值随着温度梯度的增加而提高。
拉伸试验表明，合金的抗拉强度和延伸率也得到了提高。
（2）物相组成：X射线衍射结果表明，Al-Cu-Si共晶合金主要由Al基体、CuAl2和Si相组成。
随着温度梯度的变化，各物相的相对含量和分布也发生了变化。
四、讨论1. 组织形成机制Al-Cu-Si共晶合金的组织形成受冷却速率和温度梯度的影响较大。
在定向凝固过程中，合金中的初生相和共晶相在特定的温度梯度下形成并长大。
铸造多晶硅
1 eC sμ
Cs→N (杂质浓度→载流子浓度）
杂质补偿
P型材料的B原子是带正电（空穴）的，而N型材料 的P原子是带负电（电子）的，如果这两种杂质共 存的话，电子和空穴互相填充，均失去了导电性， 所以宏观上会表现出电阻率升高的情况——施主杂 质与受主杂质的“补偿”现象。 当半导体中同时存在施主和受主杂质时，半导体是 N型还是P型呢？
6、铸锭浇铸法的一般流程
1000~1400℃ 8.5h 连续充气
预热
室温~1200℃ 15h
熔化
1200~1550℃ 5h 开始充氩气
长晶
1400~1440℃ 10h 连续充气
退火
冷却
400~1000℃ 6h 连续充气
影响多晶硅锭的因素
杂质：C、O、金属 晶体缺陷：晶界；位错 对比单晶硅中的杂质的行为，多晶硅的质量影 响因素的行为？
离子注入法：将N型（或P型）掺杂剂的离子束在静电 场中间加速，注入P型（或N型）半导体表面区域， 在表面形成型号与基体相反的半导体 ，从而形成 半导体。 薄膜生长法：在N型或P型半导体材料的表面，通过气 相、液相等外延技术生长一层具有相反导电类型的 半导体薄膜，从而形成PN结。
4、铸锭原料的配置
在电池方面，SiN减反射层技术 、氢钝化技术、吸杂技术的开发和 应用，使得铸造多晶硅材料的电学 性能有了明显改善，其太阳电池的 光电转换率也得到了迅速提高。
由于铸造多晶硅的优势，世界各发达国 家都在努力发展其工业规模。自20世纪90年代以 来，国际上新建的太阳电池和材料的生产线大部 分是铸造多晶硅生产线，相信在今后会有更多的 铸造多晶硅材料和电池生产线投入应用。目前， 铸造多晶硅已占太阳电池材料的53%以上，成为 最主要的太阳电池材料。
复合定向凝固法制备多晶硅铸锭

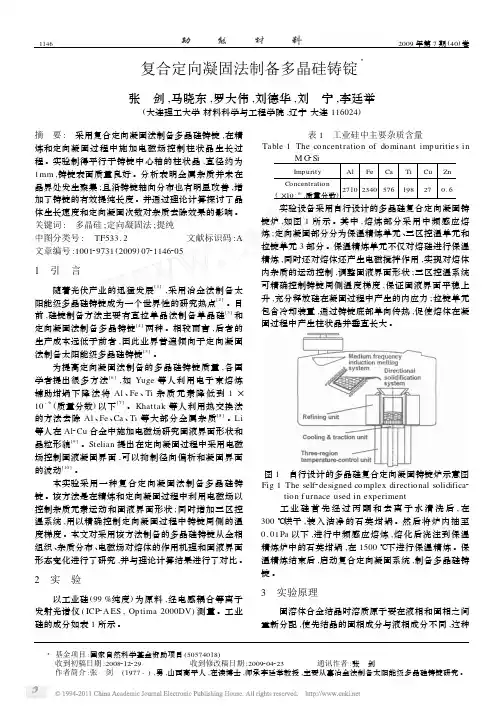

复合定向凝固法制备多晶硅铸锭3张 剑,马晓东,罗大伟,刘德华,刘 宁,李廷举(大连理工大学材料科学与工程学院,辽宁大连116024)摘 要: 采用复合定向凝固法制备多晶硅铸锭,在精炼和定向凝固过程中施加电磁场控制柱状晶生长过程。
