矿物绝缘电缆及其敷设简介（前言：标准、规范、规程）一、矿物绝缘电缆的概念1、概念或定义国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。

2、住房和城乡建设部的标准JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合BTTZ矿物绝缘电缆。

具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》为基础。

说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。

它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。

例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ 电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

这个定义与上一个定义相比显得更狭义。

3、矿物绝缘电缆的发展矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。

目前按结构特性可以分为刚性和柔性两种。

刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。

我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。

在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。

近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。

4、现行标准及规范GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》国家标准。

代替1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》；标准图《09D101-6_矿物绝缘电缆敷设》代替《99D101_6》；《矿物质电缆敷设技术工程》——JGJ232__2011；JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》。

二、常用刚性矿物绝缘电缆的种类标准规定：刚性矿物绝缘电缆分为轻型和重型划分标准：以电压来划分。

交流电压不超过500伏（有效值或直流电压500伏）及其以下的为轻型；交流电压不超过750伏（有效值或直流电压750伏）及其以下的为重型型；一）电力电缆1）BTTZ重型铜芯铜护套矿物绝缘电缆；2）BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；3）LSF-BTTZ重型铜芯铜护套低烟无卤外护套矿物绝缘电缆；二）控制电缆1）BTTQ 轻型铜芯铜护套矿物绝缘电缆；2）BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；3）LSF-BTTQ 轻型铜芯铜护套低烟无卤外护套矿物绝缘电缆；三、刚性矿物绝缘电缆结构组成：矿物绝缘电缆以高导电率的铜导体、无机氧化镁绝缘、无缝铜管护套为基本结构组成。

多芯电缆封罐型终端头制作示意图四、刚性矿物绝缘电缆的产品型号及表示方法（GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》）一）、代号1、系列代号：B（第一位）2、导体代号：T（第二位）3、护套代号：（第三位）3.1铜护套：T3.2铜合金护套：TH4、外套代号：（第四位）4.1聚氯乙烯外套：V4.2聚烯烃外套：Y5、结构特征代号：（第五位）5.1轻型：Q5.2重型：Z6、阻燃特性代号：无卤低烟WD二）产品的表示方法产品用型号、额定电压、规格及标准编号组成。

产品型号组成产品型的号组成和排列顺序如下(见附页)三) 产品的标志每根电缆应标明额定电压和制造方标志。

标志应符合国家标准规定，电缆无外套时，标记在标签上并系在每根电缆上。

五、刚性矿物绝缘电缆特点1、刚性矿物绝缘电缆主要优点1）完全防火刚性矿物绝缘电缆自身完全不燃烧，同时也不会引发火源。

即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。

在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

2）过载保护能力强线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。

即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。

3）工作温度高由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度，因而电缆最高正常工作温度可达250℃，短期内可在接近铜的熔点温度1083℃下继续运行。

4）防腐、防爆性能好由于采用无缝铜管作护套，所以矿物绝缘电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。

5）使用寿命长刚性矿物绝缘电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。

6）敷设灵活性较大刚性矿物绝缘电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性，也节省了电缆桥架的投入，可以降低工程整体造价。

2、刚性矿物绝缘电缆的主要缺点1）投资成本高由于刚性矿物绝缘电缆外护套是由无缝铜管构成，整体含铜量远多于普通电缆，同时刚性矿物绝缘电缆的施工工艺对设备要求高于普通电缆，造成刚性矿物绝缘电缆价格与普通电缆相比高出30％左右。

2）接头处易受潮绝缘层由矿物氧化镁组成，它极易与空气中的水分发生化学反应，而生成能导电的氢氧化镁。

在电缆头施工中,电缆端头剥开裸露导体时，电缆的绝缘电阻一般在10MΩ以上，但如在1小时内未完成电缆头制作，绝缘电阻可下降到10M Ω以下，甚至会出现降到0.5MΩ以下的情况，如不注意划破外层，又未及时发现并作密封防潮处理，绝缘值会很快下降并会逐步下降到0，这样就会造成该电缆无法使用。

3）施工难度大刚性矿物绝缘电缆硬度与一般电缆相比较高，重量约为一般电缆的2倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型困难。

4）施工工作量较大刚性矿物绝缘电缆凡规格超过35mm2的均为单芯电缆，如1根70mm2的电缆，普通电缆只需3×70+2×35五根导体在同一外护套内即可，而BTTZ要达到同等规格须由3根70mm2加1根35mm2的单芯电缆拼合而成。

单芯电缆的交货长度较短，例如240mm2的电缆交货长度为69米，若敷设距离较长则会增加大量中间接头的制作，使得施工工作量成倍增加。

5）耐电压等级仅为750V;6) 重量大，重量约为一般电缆的2倍。

7）制作长度受限，铜管拉拔工艺使得单根连续长度有限。

（线路长时接头多，接头处氧化镁极易与空气中的水分发生化学反应易吸潮而发生故障，且查找故障点困难）。

8）中间接头及终端头的制作质量有待提高。

9）钢硬大，敷设时不易达到平行整洁的观感效果，在进出配线箱处和桥架内弯曲成型困难。

10）氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压最高为450/750V。

3、施工中易出现的问题1）电缆绝缘阻值达不到要求；2）在试运行过程中，发生短路跳闸事故（接头多、电缆受弯曲挤压绝缘值下降等）；3）只要返工，就会造成了敷设好的电缆失去了原有的整齐与美观。

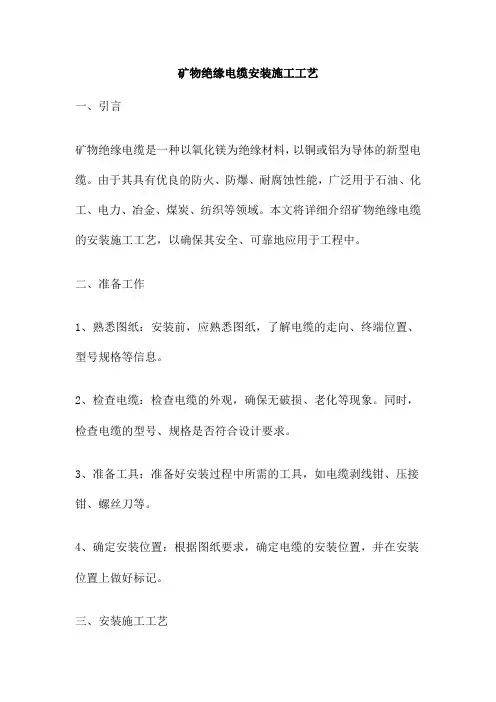

(下面以BTTZ电缆为例介绍一下刚性矿物绝缘电缆的施工主要事项。

)六、刚性矿物绝缘电缆注意事项1、全面了解矿物绝缘电缆的结构、性能和特点，了解电缆的型号、规格、种类及其适应场所。

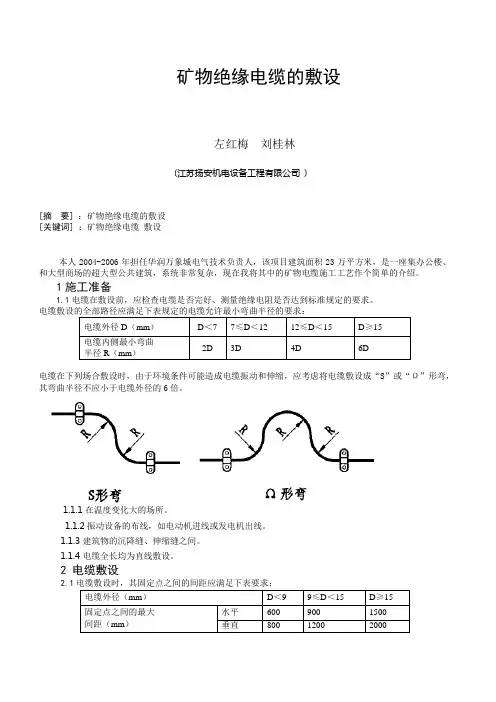

2、要熟练掌握矿物绝缘电缆的敷设、安装的方式、方法及其技能，明白敷施工中的注意事项，诸如电缆的弯曲半径、敷设的排列，如何进出配电箱、柜，如何注意消除涡流。

3、熟悉矿物绝缘电缆的配套附件，以及每一附件的安装、使用方法。

4、了解矿物绝缘电缆安装施工时所需要的专用工具并熟练掌握其使用方法。

5、熟悉施工图纸以及现场情况，制定好详细的施工方案。

6、在电缆敷设过程中，或是敷设安装好之后，一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞，因为带电的电焊龙头会与矿物绝缘电缆的铜护层（相当于接地线）产生碰焊火花，以致于熔化铜护层，导致电缆铜护层产生孔洞，引起空气中的潮气被氧化镁绝缘吸收，电缆绝缘阻值降低。

有时因找不到产生孔洞的故障段，误以为是电缆制造厂的产品有问题，这一点一定要引起重视。

7、在敷设安装过程中应勤测电缆的绝缘，发现问题及时处理。

在电缆敷设前后以及终端、中间接头的制作前后均应多次测量电缆的绝缘阻值，并进行前后比较，以保证每一个安装工序电缆质量都是完好的。

同时，无论电缆的截断或暂停施工，还是要放置一段时间后再施工，一定要及时做好电缆的封端，以免氧化镁绝缘受潮。

8、电缆的终端头和中间头制作好之后，立即进行一次绝缘测试，经过24小时之后再测一次，如果电缆头没有受潮，护层也没有任何损伤，在实际测试中，兆欧表的指针应指向“∝”，这时说明电缆绝缘性能良好。

如果第二次测试时，发现绝缘阻值下降，应找出故障点，一般来说，故障点都在终端或是中间接头处，寻找时可以用喷灯火焰在终端的下部，中间接头的两端加热，同时再测量电缆的绝缘阻值，在加热的几秒钟后，绝缘阻值急剧下降，说明该终端或是中间头有问题，此时应拆除，重做直至合格。

如果绝缘阻值没有变化，则应检查线路上其它终端或中间头，直到找出故障点，并按上述方法修复。

9、在电缆敷设完后，如果没有中间接头，则可直接做终端头，如果有中间接头，那么应该先做中间接头，否则将增加核对相位等麻烦工作。

10、矿物绝缘电缆的铜护层可作接地使用，且必须接地。

七、其他类型的矿物绝缘电缆我们了解一下工程中应用的其他类型的矿物绝缘电缆一）YTTW矿物绝缘电缆：1、YTTW矿物绝缘电缆简介有人将YTTW电缆称为柔性矿物绝缘电缆，国家标准并未定义。

按JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》中规定：将之称为金属护套无机矿物绝缘电缆。

（定义：在同一金属护套内，有无机矿物带、纤维和纤维带作绝缘层的单根或多根绞合的软铜线组成的电缆），如YTTW——铜芯轧纹铜护套无机矿物绝缘电缆。

具体系列代号如下：Y——代表布线用金属护套无机矿物绝缘电缆W——代表无机矿物ZW——代表轧纹（一般省略不标注）G——代表光面YTTW--跟洗衣机的管子一样，但其柔韧性比BTTZ电缆要好，与柔性矿物绝缘电缆(BBTRZ)比较还是较硬，具有一定的刚性。
