铝及铝合金阳极氧化性能介绍
铝及铝合金的阳极氧化
条件下，以及盐雾试验、潮湿箱试验中，硬质膜具有良好的
耐蚀性能，一般情况下优于普通氧化膜。膜层具有高的电绝
缘性，膜厚100μm时，击穿电压为1850V，浸绝缘漆后可达
2000V。
08-2019 FH
电镀工艺学10-136
9
膜的熔点高达2050℃，传热系数很低，仅有67kW／m2·K， 是绝好的耐热材料，短时间内能耐1500～2000℃的高温。膜 层愈厚，耐火焰冲击时间愈长。
2H+ + 2e →H2↑ 而在阳极上，主要是水的放电：
H2O －2e → [O] + 2H+ 2Al + 3[O] → A12O3 ＋ 1670kJ
08-2019 FH
电镀工艺学10-136
12
通过电子显微镜、示踪原于等现代测试方法，对氧化膜形 成过程提出了新的观点，在阳极上铝原子失去电子而氧化：
08-2019 FH
电镀工艺学曲线
08-2019 FH
电镀工艺学10-136
15
AB段 阻挡层形成 通电开始的几秒至十几秒时间内，电 压随时间急剧增加到最大值，称为临界电压或形成电压。说 明在阳极上形成了连续的、无孔的薄膜层，具有较高的电阻， 称为阻挡层。随着膜层加厚，电阻增大，引起槽电压急剧地 呈直线上升，阻挡层的出现阻碍了膜层的继续加厚。阻挡层 的厚度与形成电压成正比，形成电压越高，阻挡层越厚；而 与氧化膜在溶液中的溶解速度成反比。在普通硫酸阳极氧化 时 采 用 13V—18V 槽 电 压 ， 则 阻 挡 层 厚 度 约 为 0.01μm ～ 0.015μm。温度对形成电压的影响很大，温度高，溶液对膜 的溶解作用强，阻挡层薄，形成电压低。这一段的特点是氧 化膜的生成速度远大于溶解速度。
铝合金阳极氧化与化学氧化的区别和选择

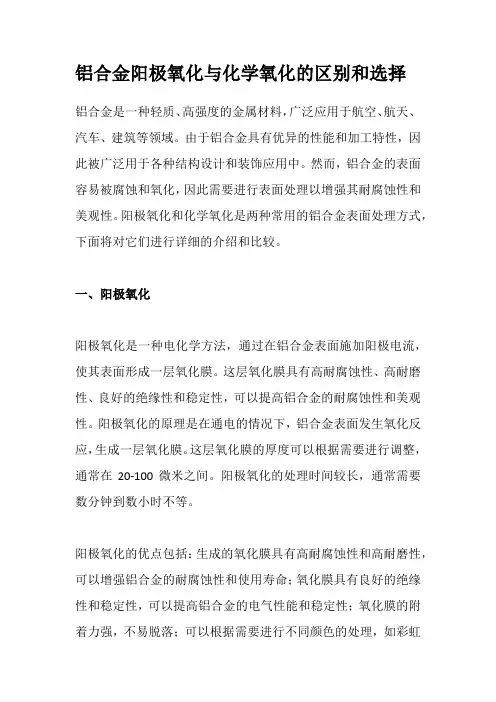

铝合金阳极氧化与化学氧化的区别和选择铝合金是一种轻质、高强度的金属材料，广泛应用于航空、航天、汽车、建筑等领域。
由于铝合金具有优异的性能和加工特性，因此被广泛用于各种结构设计和装饰应用中。
然而，铝合金的表面容易被腐蚀和氧化，因此需要进行表面处理以增强其耐腐蚀性和美观性。
阳极氧化和化学氧化是两种常用的铝合金表面处理方式，下面将对它们进行详细的介绍和比较。
一、阳极氧化阳极氧化是一种电化学方法，通过在铝合金表面施加阳极电流，使其表面形成一层氧化膜。
这层氧化膜具有高耐腐蚀性、高耐磨性、良好的绝缘性和稳定性，可以提高铝合金的耐腐蚀性和美观性。
阳极氧化的原理是在通电的情况下，铝合金表面发生氧化反应，生成一层氧化膜。
这层氧化膜的厚度可以根据需要进行调整，通常在20-100微米之间。
阳极氧化的处理时间较长，通常需要数分钟到数小时不等。
阳极氧化的优点包括：生成的氧化膜具有高耐腐蚀性和高耐磨性，可以增强铝合金的耐腐蚀性和使用寿命；氧化膜具有良好的绝缘性和稳定性，可以提高铝合金的电气性能和稳定性；氧化膜的附着力强，不易脱落；可以根据需要进行不同颜色的处理，如彩虹色、金色等。
阳极氧化的缺点包括：需要专业的设备和操作技巧，成本较高；处理过程中会产生氢气和氯气等有害气体，需要采取相应的环保措施；氧化膜的硬度较高，容易划伤和磨损。
二、化学氧化化学氧化是一种化学方法，通过将铝合金浸泡在化学溶液中，使其表面形成一层氧化膜。
这层氧化膜的厚度较薄，通常在0.5-4微米之间，质软、导电、多孔，具有良好的吸附能力。
化学氧化的原理是化学溶液与铝合金表面发生化学反应，生成一层氧化膜。
1.化学氧化的优点包括：设备简单、操作方便、价格便宜，不改变材料的机械性能；处理时间较短，通常在数分钟到数小时内完成；对环境污染小。
2.化学氧化的缺点包括：生成的氧化膜较薄，耐腐蚀性和耐磨性较差；氧化膜的附着力较弱，容易脱落；颜色选择较少，一般为灰色、白色、草绿色等。
阳极氧化——精选推荐
一、铝的概念铝是有色金属中使用量最大，使用面最广的金属材料。
我国是第一大产铝国，第二大铝消费国。
年消费是由1991年的86万吨至2000年得53万吨至01年的370万吨至今以每年10%的左右的增长率增加。
铝及合金有以下特点：密度低、延展性好、导电性好、环保、耐蚀、易表面处理1.1、铝的化学特性铝原子外围为3个不稳定电子，电极电位很负，是唯一的两性金属，既可和酸反应显碱性，又可和碱反应呈酸性：1)2Al+6HCl→3H2+2AlCl32) Al+2NaOH→NaAlO2+H2O(1) AL在碱性溶液中的腐蚀（2）AL在酸溶液中的腐蚀(3) Al在中性盐溶液中的腐蚀卤素离子如F-、cl-等易穿透表面氧化膜形成点蚀如存在电极电位较正的金属离子时如Fe2+、Cu2+、Ni2+等也会加速点蚀，电位差越大、点蚀越严重。
如专对阳极氧化膜盐雾腐蚀的CASS试验，既是乙酸铜利用铜离子加速腐蚀作用进行快速测试1.2、铝合金铝合金分类：（1）1xxx是纯铝。
含铝量不小于99.00%，最后两位数表示最低铝百分含量中小数点后的两位常见有1052、1060等(2) 2xxx系合金。
是Al-Cu系可热处理强化合金，主要含Cu、Mg、Mn、Cr等铜含量2~10%，其中含4%~6%Cu时强度最高。
2xxx系合金具有很好的冲压性、焊接性和耐蚀性(3)3xxx系合金。
为Al-Mn系合金，成形、可焊性、耐蚀性好(4)4xxx系合金。
AL-Si系，硅含量4%-10%，强度硬度高，适合做活塞或高温工作零件(5)5xxx系合金。
为Al-Mg系，热处理不可强化合金，Mg含量不超过5.5%，可添加Mn、Cr、Ti、等作板、薄板、管、线、棒及异形物。
(6)6xxx系合金。
是Al-Mg-Si系铝合金。
其中6063常做挤压的建筑铝合金型材，也用于车辆、家具、支架等；6061强度较高，耐蚀性好，一般做工业结构件；6463阳极氧化后可保持光亮外观，建筑、汽车及各种器具的装饰件，常见还有6005、6003(7)7xxx系合金。
各类铝材阳极氧化的性能、优缺点及应用
各类铝材阳极氧化的性能、优缺点及应用在现实工艺中，针对铝合金的阳极氧化，比较多，可以应用在日常生活中，以为这种工艺的特性，使铝件表面产生坚硬的保护层，可用于生产厨具等日用品。
但铸造铝的阳极氧化效果不好，表面不光良，还只能是黑色。
铝合金型材就要好一点。
类型：硫酸阳极氧化性能：1 膜厚约为3-15微米2 膜层多孔，孔隙率为35%3 膜层脆，不导电，脱水后绝缘性能提高，热辐射能力高。
4 可以有机染料着色，可以电解着色：黄，红，绿，蓝，黑等。
特点：为了提高耐腐蚀性孔隙可以用四种方法封闭：A重铬酸盐封闭，为黄色，耐腐蚀性高；B聚合物进行二次封闭，大大提高耐腐蚀性；C沸水封闭，保持原色；D高压蒸汽封闭。
应用范围：1 铝合金零件防护。
2 零件着色。
3 要求光亮外观和一定的耐腐蚀性。
4 Cu大于4%的铝合金防护。
5 形状简单的对接气焊零件。
类型：铬酸阳极氧化性能：1 膜厚约为3微米，不透明。
2 膜厚致密，成灰色或乳白色。
3 染色能力不好，粘接力中等特点：1 对率合金的疲劳强度影响小。
2 可以显露缺陷和晶粒组织3 对零件尺寸和粗糙度影响小。
4 溶液的腐蚀性小。
应用范围：1 对疲劳性能要求较高的铸件。
2 要求检查加工工艺量的铸件。
3 气孔率超过三级的铸件。
4 Al-Si合金的防护。
5 精密零件的防护。
6 对接气焊零件或需胶结的零件。
7 检查晶粒度的铸件。
8 蜂窝结构面板的防护。
类型：草酸阳极氧化性能：1 膜层后度6-39微米2 孔隙直径大。
3 膜呈灰色至深灰色。
4 可以颜色，但成本高。
特点：1 电绝缘性最好，侵漆后和耐300-500V电压2 膜层耐腐蚀性好。
3 阳极氧化后使零件尺寸加大。
应用范围：1 要求有较高的电绝缘性能的精密仪器，仪表零件。
2 要求有较高的硬度和良好的耐腐蚀性的仪器，仪表零件。
类型：硬质阳极氧化性能：1 膜层厚可达50微米以上。
2 硬度高，可达300HV。
3 膜层脆性大。
特点：1 电绝缘性好。
2 耐磨性，耐热性，耐腐蚀性好。
铝及铝合金阳极氧化
铝及铝合金阳极氧化铝及铝合金阳极氧化，这可是个很有趣的事儿呢！你知道吗？铝这种材料在咱们生活里到处都是，像那些亮晶晶的铝制门窗啦，轻便的铝制小物件啥的。
可铝和铝合金要是就那么放着，有时候就显得有点普通，而且还容易被腐蚀呢。
这时候阳极氧化就像给它们穿上了一层超级酷炫的魔法外衣。
阳极氧化啊，就像是给铝和铝合金做了个超级变身。
这个过程就像是一场奇妙的化学反应之旅。
把铝制品放到特定的溶液里，通上电，然后就像魔法开始生效一样，铝的表面开始发生变化。
它会慢慢地形成一层氧化膜，这层膜可不是普通的膜哦，它就像是铝制品的铠甲，可以保护铝不被外界的东西轻易欺负，像那些潮湿的空气啊，还有一些可能会让铝生锈的物质。
而且这层氧化膜还能让铝变得超级好看。
它可以染上各种各样的颜色，你想要鲜艳的红色、神秘的紫色，还是清新的蓝色，都可以做到。
这就好比给铝制品化了个美美的妆，让它从一个普普通通的小物件，变成了一件艺术品。
在工业上，这个阳极氧化的作用可就更大啦。
那些需要在恶劣环境下工作的铝制部件，经过阳极氧化后，就像是拥有了超能力，能够长时间地保持稳定的性能。
比如说汽车发动机附近的一些铝制零件，要是没有这层保护，估计很快就会被发动机的热量和周围的环境弄得不成样子啦。
对于咱们日常生活来说，那些阳极氧化后的铝制品用起来也更让人放心。
就拿厨房的铝制厨具来说吧，阳极氧化后的厨具不仅不容易脏，而且还更加安全卫生。
清洗的时候也方便，就像有个小天使在帮忙一样，轻轻一擦，污渍就没了。
铝及铝合金的阳极氧化真的是个很神奇的技术，它把铝这种原本就很实用的材料变得更加完美。
它就像是一个默默在背后付出的小工匠，精心地雕琢着每一个铝制品，让它们在不同的地方发挥着独特的魅力，给我们的生活带来了很多的便利和美好的体验。
铝及铝合金铬酸阳极氧化
铝及铝合金铬酸阳极氧化铝及其合金应用铬酸阳极化工艺所获得的氧化膜随基材成分的差异，溶液配方的不同，呈现出不透明的灰白色至深灰色，色泽自然，外观与塑料制品相似，兼有瓷质感，有一定的装饰性能。
此工艺对铝及其合金的溶解度极小，适于有精度和粗糙度要求的工件选用，对于不适宜采用硫酸法阳极氧化工艺的铆接件、点焊件、压铸件和浇铸件都可用铬酸电解液进行阳极氧化处理，且这类工件缝隙中滞留的少量铬酸溶液对基材也不会产生有害的影响。
本工艺所获得的氧化膜层耐磨性较差，膜层很薄，只有3～5μm。
选用前先要了解工件的使用环境。
对加工后的成品要妥善包装，以防在运输过程中互相摩擦而损伤膜层表面。
646．根据精度要求选择工艺配方铬酸阳极氧化的工艺配方比较简单，溶液组成只有铬酸一种，但随着阳极化件的精度和表面粗糙度的不同要求，选用的工艺配方和工艺条件也稍有区别，在此仅举两种配方。
(1)用于高精度和有粗糙度要求的制件铬酐 30～40g／LJA 0．4～O．6A／dm2T 38～42℃t 50min电压 0～45V电压调节方法见图l0-3。
(2)用于一般钣余制件电压调节方法见图l0—4。
647．工艺条件变化对氧化膜质量的影响(1)电流密度。
由于阳极化处理过程中电流是受电压支配的，蝴要严格控制每一周期中的电压，以避免因此而引起工件受到侵蚀。
蝴个阳极化过程中电流密度如基本能控制在各自的工艺范围之内的话钥则都能获得理想的膜层质量，若电流密度过小，难以形成氧化膜；嘲流密度过大，所获得的氧化膜色暗并出现粉末。
(2)阳极氧化时间。
阳极氧化时间过短所获得的氧化膜发白并较薄；阳极氧化时间过长所获的氧化膜会出现疏松并发暗。
(3)电压要根据不同配方中各自电压调节图所示次序按阶梯式遣增。
稍有疏忽即有可能因初始电压过高造成工件烧毁。
(4)电解液温度的影响。
温度过高时氧化膜呈暗灰并有灰霜；温度太低时不易形成氧化膜。
648．严防电流突然上升击穿工件由于铬酸阳极化工艺要求的电压较高，阳极化过程中如发现电流突然上升，则说明此时某一工件表面生成的氧化膜已被电流击穿，应立即关闭电源，提出工件检查，检查时要严防未击穿件与夹具之间的位置受到变动，要将已被击穿的工件卸下来，视其击穿部位和击穿程I度，决定是否回用，对能回用的工件可退除膜层后重新氧化。
铝及铝合金阳极氧化
铝及铝合金阳极氧化一片绿叶编写0 内容提示本文简要介绍了铝及铝合金阳极氧化的原理和阳极氧化方法的种类，着重介绍硫酸直流电阳极氧化。
对硫酸阳极氧化的工艺规范和操作条件、溶液配制和调整方法、常见估障判断及排除等作了较为详细的介绍。
铝合金成分对氧化膜形成及质量的影响、新老涂覆标记的含义等相关内容也结合我所实际情况作了介绍。
通过对本文内容的学习，能够正确掌握硫酸直流电阳极氧化的操作技能，准确控制氧化质量，做出符合质量标准的产品。
1 概述铝是最为丰富的元素之一，地壳内含量仅次于氧和硅。
铝的产量仅次于钢铁。
铝及其合金具有比强度高、导热和导电性好，反光性强，色泽美观、无磁性、耐热性好，以及塑性和成形性好，无低温脆性等优点，是一种具有优良综合性能的有色金属材料，因此在许多部门得到广泛应用。
铝及铝合金暴露在空气中，其表面会自然行成一层致密的氧化膜，但这层氧化膜的厚度极薄，只有几纳米到几十纳米，不足以防止恶劣环境下的腐蚀，同时，铝的硬度也不高，在使用过程中不能防止磨擦而造成的破坏。
因此，铝及铝合金制品需要针对其不同用途采取不同的保护措施。
对铝和铝合金进行阳极氧化就是一种十分有效的方法。
通过阳极氧化可以获得5～30μm厚的人工氧化膜(在一些特殊条件下氧化膜的厚度可以达到100μm以上)，从而可显著提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。
2 铝阳极氧化膜形成的基本原理铝阳极氧化实际上就是水的电解。
电解液通电后在电流的作用下发生水解，在阴极上放出氢，即H++e 1/2H2↑在阳极上释放电子，即4HO—－4e 2H2O+2O↑其中一部分新生(原子)氧与铝(阳极)反应，生成氧化铝膜，2Al3++3O22—Al2O3+热量。
＋－产生氧气形成Al2O3 释放氢气H2↑并产生热量阳极阴极电解液图1 铝阳极氧化示意图在不同的处理条件下，阳极上可能发生如下几种情况：a 阳极上的生成物是可溶的，即边生成边溶解，这可理解为不能在阳极上生成氧化膜。
铝及铝合金阳极氧化分类及主要用途
以提高漆或其他有机物膜与基体的结合力。 （6）电镀 底层。利用阳极氧化膜的多孔性，可提高金属电镀层与 基体之间的结合力。
谢谢观赏!
苹果应用等综合游戏 /
按氧化膜的功能可分为：耐磨膜层、耐腐蚀膜层、胶接 膜层、绝缘膜层、瓷质膜层、装饰膜层等。 （5）按氧 化膜的颜色可分为：银白色氧化
、有色膜氧化等。 （6）按氧化膜的成膜速度可分为： 普通阳极氧化法、快速阳极氧化法。 铝及铝合金阳极
氧化的主要用途
（1）防护。阳极氧化膜在空气中稳定性较好，可提高铝 及铝合金制品表面的耐蚀性能。 （2）防护与装饰层。 在酸性溶液中，进行阳极氧化
得到的膜层具有较高的透明度，着色后能得到各种鲜艳 的色彩，在特殊工艺条件下还可以得到具有瓷质外观的 氧化层。 （3）耐磨。阳极氧化
膜具有很高的硬度，可以提高制品表面的耐磨性。 （4） 电绝缘。阳极氧化膜具有很高的绝缘电阻和介电强度， 电绝缘性较好，可用做电解电
容器的电介质或电器制品的绝缘层。 （5）喷漆底层。 阳极氧化膜具有多孔性和良好的吸附性，可作为喷漆底 层或其他有机覆盖层的底层，可
。 因此，阳极氧化比化学氧化有着更广泛的应用前 来越多。 铝及铝合金阳
极氧化分类 （1）按电解液的主要成分可分为：硫酸阳 极氧化、草酸阳极氧化、铬酸阳极氧化等。 （2）按操 作温度可分为：常温阳
极氧化和低温阳极氧化。 （3）按性能及用途可分为： 普通常用阳极氧化和特种阳极氧化，如硬质阳极氧化、 瓷质阳极氧化。 （4）
金属表面阳极氧化是指金属在电解质溶液中，被处理的 零件作为阳极，耐腐蚀性导电材料作为阴极，通过电化 学的处理方法，在金属表面生成具有
耐磨性、耐腐蚀性及其他功能或装饰性的转化膜层的工 艺过程。 阳极氧化的处理对象主要是有色轻金属材料， 特别是铝及铝合金、镁合金、钛
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么有些铝材可以阳极氧化着色有些铝材不可以阳极氧化着色？
一、阳极氧化的原理
阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金零件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。
按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。
二、硫酸阳极氧化对铝合金材质的限制
1、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。
铝合金材料，要想获得好的氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。
2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。
三、铝合金基础知识
工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。
1、变形铝合金
不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。
按照铝合金系，从强度最低1xxx系纯铝到强度最高7xxx系铝锌镁合金。
1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。
但在光亮阳极氧化和保护性阳极氧化具有很好的特性。
2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。
3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-M n金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。
4xxx系铝合金又称“铝硅合金”，由于此合金含有硅成分，会使阳极氧化膜呈灰色，硅含量越高，颜色越深。
因此也不易阳极氧化。
5xxx系铝合金又称“铝美合金”，是一种用途较广的铝合金系，耐蚀性也好，可焊性也好。
此系列铝合金可以阳极氧化，如果镁含量偏高时，其光亮度不够。
典型的铝合金牌号：5052。
6xxx系铝合金又称“铝镁硅合金”，在工程应用尤为重要，主要用于挤压型材，此系列合金可以做阳极氧化，典型的牌号：6063，6463（主要适用于光亮阳极氧化）。
强度高的6061和6082合金的阳极氧化膜不能超过10μm，否则会使阳极氧化膜呈现浅灰色或黄灰色，其耐腐蚀性也明显低于6063和6463。
2、铸造铝合金
铸造铝合金和压铸件一般含有较高的硅含量，阳极氧化膜都是呈深色的，不可能得到无色透明的氧化膜，随着硅含量的增加，阳极氧化膜的颜色从浅灰色到深灰色直至黑灰色。
因此铸造铝合金不适合于阳极氧化。
常用压铸铝合金的主要分类及成分构成：
常用的压铸铝合金，主要可以分为三大类；一是铝硅合金，主要包含YL102（ADC1、A 413.0等)、YL104（ADC3、A360）；二是铝硅铜合金，主要包含YL112（A380、ADC10）、Y L113（A383、ADC12）、YL117（B390、ADC14）；三是铝镁合金，主要包含302（5180、ADC 5、ADC6）。
对于铝硅合金、铝硅铜合金，顾名思义，其成分除铝之外，硅与铜是主要构成；通常情况下，硅含量在6-12%之间，主要起到提高合金液流动性的作用；铜含量仅次之，主要起到增强强度及拉伸力的作用；铁含量通常在0.7-1.2%之间,在此比例之内,工件的脱模效果最佳；通过其成分构成可以看出，此类合金是不可能氧化上色的，即使采用脱硅氧化，也难以达到理想效果。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
对于铝镁合金的氧化膜容易生成，膜的质量也较佳，是可以氧化上色的，这是区别与其它合金的一个重要特点；但比较而言，也存在部分缺点。
1、阳极氧化膜具备双重性，且孔隙较大、分布不均，难以达到最佳防腐效果；
2、镁有产生硬化及脆性、降低伸长率、增大热裂的倾向，如ADC5、ADC6等，在生产中，因其凝固范围宽、收缩倾向大，经常产生缩松和裂纹，铸造性能极差，因此，在其使用范围上有较大局限性，结构稍复杂的工件，根本不宜生产；
3、市场上常用的铝镁合金，因其成分复杂，铝纯度过低，硫酸阳极氧化时，难以产生透明防护膜，多呈乳白色，上色状态也差，按正常工艺难以达到理想效果。
综合所述，可以看出，常用压铸铝合金是不宜采取硫酸阳极氧化的；但是，并非所有压铸铝合金都不能达到氧化上色的目的，如铝锰钴合金DM32、铝锰镁合金DM6等，压铸性能与氧化性能俱佳，只是因为进入国内时间短，未得到普及罢了。
四、不同含量的铝合金氧化后的颜色
如果从氧化后要求氧化膜无色透明来看，5和6系列的铝合金是比较好的，并且也可以氧化后着色。
如果只是要求能阳极氧化，形成一层致密的阳极氧化膜，对于颜色没有要求的话，大部分铝合金是可以氧化的。
在选取氧化工艺前，应对铝或铝合金材质有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。
比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化后，所有疵病依然会显露出来。
而合金成份，对阳极氧化后的表面外观，也产生直接的影响。
前述已经提到铝合金中含有铜、硅、铁等杂质对氧化膜表面外观的影响。
其影响性能如下：铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。
另外还有合金中其他杂质成分对氧化膜外观的影响：1～2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。
含硅0.6～1.5%的铝合金，氧化后呈灰色，含硅3～6%时，呈白灰色。
含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。
一般而言，只有含镁和含钛量大于5%的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。
另外需说明的是：有些型材外观做出不同的颜色，这些颜色不是氧化上去的，而是铝材经过阳极氧化后，染色或者电解着色形成的。
染色基本什么颜色都有，而电解着色就比较少了，可以做，黑色，古铜色，香槟色，金黄色，仿不锈钢色。
五、铝阳极氧化的预处理
铝的表面处理是一系列机械和化学表面预处理工序于表面成膜处理工序的搭配和组合。
铝的表面预处理方法有机械法和化学（或电化学）法两大类。
机械法包括喷砂、刷光、扫纹和抛光处理等；化学法包括脱脂、碱洗、亚光处理等。
铝的表面成膜技术主要有阳极氧化、化学转化、电镀与化学镀和有机涂装等。
化学转化包括铬化、磷铬化、无铬化学转化，适合做有机聚合物涂装的底层。
六、典型的铝合金阳极氧化生产工艺流程
图1 为铝及铝合金阳极氧化工艺流程图 图2——图5为阳极氧化或喷涂产品的前处理生产情况
基材 装挂 脱脂 水洗（两次） 酸洗（去灰） 中和 碱洗 阳极氧化 染色或电解着色 封孔或电泳固化 水洗（两次） 水洗（两次） 水洗（两次） 水洗（两次） 图1：铝及铝合金阳极氧化工艺流程
图3 阳极氧化或喷涂产品的前处理图片
图5 阳极氧化或喷涂产品的前处理图片。
