第3章 带式输送机的设计计算设计胶带输送机时，要知道输送机的工作条件（如使用地点、运距、倾角及被运货载的性质，如散集容重、快度等），以及装载和卸载方式等，根据工作条件的要求合理地确定输送机的传动系统和结构方案。
第3.1节 原始数据（1） 输送机长度：1000m（2） 带速：v=2.5m/s（3） 选择带宽B=1.2m 的GX2000型钢丝绳芯胶带3.2输送机输送量的计算取v 表示胶带运动速度（m/s ），q 表示单位长度胶带内货载的重量（kg/m ）,则胶带输送机的输送能力为3.6(/)Q v t h = (3-1)单位长度的载荷q 值决定于被运货载的断面积F （m 2）及其容重γ（t/m 3），对于连续货流的胶带输送机单位长度重量为1000(/)q F kg m γ= (3-2)将式（3-2）代入（3-1）式，则得3600(/Q F v t h γ= （3-3）货载断面积F 的大小主要取决于胶带的宽度。
如图3—1所示为槽形胶带上货载的断面。
图3—1 槽形胶带上货载断面货载断面由梯形断面F 1和圆弧面积F 2组成。
在胶带宽度B 上，货载的总宽度为0.8B ，中间托辊长为0.4B ，货载在带面上的堆积角为ρ，并堆积成一个圆弧面，其半径为r ，中心角为2ρ。
则梯形面积为12(0.40.8)0.2tan 3020.0693B B B F B +⨯== 圆弧面积为222(2sin 2)20.4()(2sin 2)/2sin r F B ρρρρρ⨯-==⨯- 总面积为12220.40.063()(2sin 2)/2sin F F F B B ρρρ=+=+⨯- 即 220.4[0.063()(2sin 2)/2]sin F B ρρρ=+⨯- (3-4) 式中 ρ——货载的堆积角，（弧度）；将式（3-4）代入（3-3），化简后，可得胶带输送机的输送能力2(/)Q KB v C t h γ=式中 B ——胶带的宽度（m ）；Q ——输送量（t/h ）；v ——带速（m/s ）;γ——货载散集容重(t/m 3)；K ——货载断面系数，K 值与货载的堆积角ρ值有关， C ——输送机倾角系数。
胶带输送机选型计算
胶带输送机选型计算胶带输送机是一种常用的输送设备，可用于输送各种物料，广泛应用于矿山、建筑材料、冶金、化工等行业。
在选型时，需要根据输送物料的性质、输送距离、输送量、工作环境等因素进行计算和评估，以确定合适的胶带输送机型号和参数。
一、物料性质的计算输送物料的性质对胶带输送机选型至关重要。
常用的物料性质参数有物料堆积角、物料比重、物料湿度等。
以下是一些常见物料性质的计算方法：1.物料堆积角计算：物料堆积角是指物料在输送过程中所形成的切线与水平面的夹角，常用单位是度。
一般来说，物料堆积角越大，所需功率和输送机的结构强度要求越高。
物料堆积角的计算公式如下：α = arctan (H / L)其中，α为物料堆积角，H为物料高度，L为物料水平移动的距离。
2. 物料比重计算：物料比重是指物料单位体积的质量，常用单位是kg/m³。
物料比重的计算方法根据具体的物料种类而不同，一般可以通过物料实测密度或通过文献资料、实验测试等方式来获取，例如，对于石灰石，其常见的比重范围为2.5-2.7kg/m³。
3.物料湿度计算：物料湿度是指物料中所含的水分含量，一般以百分比表示。
物料湿度的计算可以通过实验室测试得出，例如，测量物料的初始湿度和干燥后的湿度，根据以下公式计算得出：湿度=(初始湿度-干燥后湿度)/干燥后湿度*100%二、输送量的计算输送量是指胶带输送机单位时间内输送的物料重量或体积，常用单位是t/h或m³/h。
输送量的计算需要根据具体的物料性质和实际情况。
以下是一些常用的输送量计算公式：1.重量法计算：根据物料的重量计算输送量，公式如下：输送量=物料比重*输送速度*带宽*斜度其中，输送速度是指胶带每分钟传送的长度（m/min），带宽是腾用的胶带宽度（m），斜度是输送段的坡度。
2.体积法计算：根据物料的体积计算输送量，公式如下：输送量=物料密度*输送速度*带宽*斜度其中，物料密度是指物料单位体积的质量（kg/m³），输送速度是指胶带每分钟传送的长度（m/min），带宽是腾用的胶带宽度（m），斜度是输送段的坡度。
皮带机简易计算
带式输送机简易计算1．煤炭工业部MT23-75矿用带式输送机参数标准（表1）表1650毫米 800毫米 1000毫米 1.6米／秒 *200吨／小时2米／秒 250吨／小时 *400吨／小时 *630吨／小时 2.5米／秒315吨／小时500吨／小时800吨／小时 3.15米／秒1000吨／小时注；有*号的为优先发展 2．带式输送机的功率简单计算 功率式中：N ——电动机输出功率 千瓦p ——所需动力 千瓦 η——机械效率 ( 0.75～0.85)m ——电动机功率备用系数 1.2 所需动力计算：t t P hQL L fQL L VW f P P P P P +±+++⋅⋅=+±+=36736736706.00101321式中：P 1——空载动力千瓦；P 2—-水平载荷动力 千瓦；P 3——垂直载荷动力，千瓦；向上运输为“+”号，向下运输为“-”号。
F ——托辊转动摩擦系数（按表2选取）W ——运输物品以外的运动部分重量（按表3） 公斤／米 V ——运输速度米／分钟。
L 1——输送机水平投影长度米；L1=cos β L ——运输长度米L 0——中心距修正值(按表2)H ——运输机高度投影长度米；h=L ．sin β β——输送机安装倾角度 Q ——运输量吨/小时Pt ——卸载器所需动力千瓦。
设备构造特性f L 0带 宽 运 输 量带速表3计算举例：计算输送机所需功率原始数据：运输量Q= 400吨／小时，带速v=2米／秒=120米／分钟， 带宽B= 800毫米， 运输长度300米，安装倾角p=8°，L 1=300×cos8°=297米，h= 300×sin8°=41.75米所需动力计算：)千瓦(384.7135.45304.1158.11336740075.413674929740003.0367492971205703.006.036736736706.0P +P +P +P =P 0101t 321=+++=+⨯++⨯⨯++⨯⨯⨯⨯=+++++⋅⋅=tP hQL L fQL L VW f所需电动机功率：)(107218038471千瓦=⨯=⋅=。

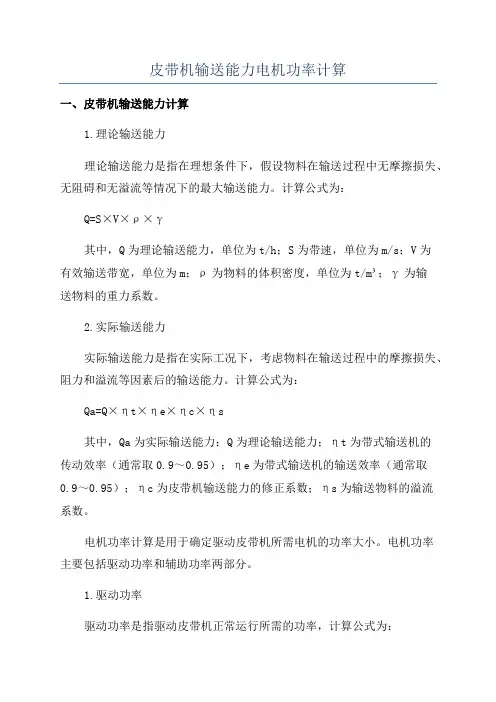

皮带机输送能力电机功率计算
皮带机输送能力电机功率计算一、皮带机输送能力计算1.理论输送能力理论输送能力是指在理想条件下，假设物料在输送过程中无摩擦损失、无阻碍和无溢流等情况下的最大输送能力。
计算公式为：Q=S×V×ρ×γ其中，Q为理论输送能力，单位为t/h；S为带速，单位为m/s；V为有效输送带宽，单位为m；ρ为物料的体积密度，单位为t/m³；γ为输送物料的重力系数。
2.实际输送能力实际输送能力是指在实际工况下，考虑物料在输送过程中的摩擦损失、阻力和溢流等因素后的输送能力。
计算公式为：Qa=Q×ηt×ηe×ηc×ηs其中，Qa为实际输送能力；Q为理论输送能力；ηt为带式输送机的传动效率（通常取0.9～0.95）；ηe为带式输送机的输送效率（通常取0.9～0.95）；ηc为皮带机输送能力的修正系数；ηs为输送物料的溢流系数。
电机功率计算是用于确定驱动皮带机所需电机的功率大小。
电机功率主要包括驱动功率和辅助功率两部分。
1.驱动功率驱动功率是指驱动皮带机正常运行所需的功率，计算公式为：Pd=F×v其中，Pd为驱动功率，单位为kW；F为推力，单位为N；v为运输速度，单位为m/s。
2.辅助功率辅助功率是指为了保证皮带机运行和输送物料所需的额外功率，包括带动机械设备、维护和清洁等所需的功率。
通常可以按照总功率的10%~20%进行估计。
综上所述，皮带机输送能力和电机功率计算需要根据具体情况综合考虑多个因素，包括物料特性、工作条件、输送距离等。
在进行计算时，需要参考相关标准和经验数据，并结合具体工程实际进行调整和优化。

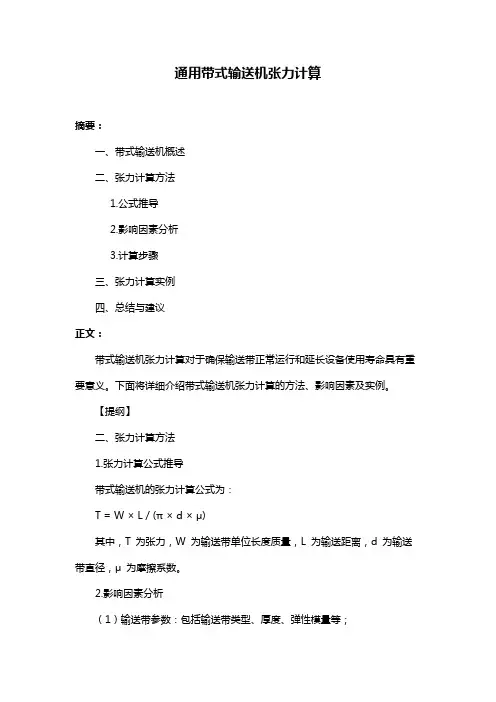

通用带式输送机张力计算
通用带式输送机张力计算摘要：一、带式输送机概述二、张力计算方法1.公式推导2.影响因素分析3.计算步骤三、张力计算实例四、总结与建议正文：带式输送机张力计算对于确保输送带正常运行和延长设备使用寿命具有重要意义。
下面将详细介绍带式输送机张力计算的方法、影响因素及实例。
【提纲】二、张力计算方法1.张力计算公式推导带式输送机的张力计算公式为：T = W × L / (π × d × μ)其中，T 为张力，W 为输送带单位长度质量，L 为输送距离，d 为输送带直径，μ 为摩擦系数。
2.影响因素分析（1）输送带参数：包括输送带类型、厚度、弹性模量等；（2）输送物料：物料的密度、形状、摩擦系数等；（3）输送条件：输送速度、输送距离、倾斜度等；（4）环境因素：温度、湿度等。
3.张力计算步骤（1）了解输送带类型及规格；（2）确定输送物料的性质和输送条件；（3）计算输送带单位长度质量；（4）根据公式计算张力；（5）根据实际运行情况，调整计算结果。
【提纲】三、张力计算实例以某矿用带式输送机为例，输送带采用钢丝绳芯输送带，规格为B=1000mm，Q=500t/h，v=3m/s，L=1000m，μ=0.15。
1.计算输送带单位长度质量根据输送带类型和规格，查询相关资料得到钢丝绳芯输送带的单位长度质量为W=450N/m。
2.计算张力T = 450N/m × 1000m / (π × 0.1m × 0.15) ≈ 1.43×10N3.实际调整根据带式输送机的设计和张力计算结果，调整张紧装置的紧度，使输送带达到合适的张力。
【提纲】四、总结与建议带式输送机张力计算是保证设备正常运行的关键环节，通过对输送带张力的合理计算，可以确保输送带在运行过程中不会出现打滑、疲劳等问题。
在实际应用中，还需注意以下几点：1.选择合适的输送带类型和规格；2.考虑输送物料的性质和输送条件；3.定期检查输送带的张力，及时调整；4.加强输送带的维护和保养。
水平倾斜带式输送机计算公式
水平倾斜带式输送机计算公式水平，倾斜带式输送机是一种常用的输送设备，广泛应用于矿山、建材、冶金等行业。
在设计和选择水平，倾斜带式输送机时，需要考虑许多因素，如输送物料的性质、输送能力、带式速度、带宽和输送机的长度等。
本文将介绍水平，倾斜带式输送机的计算公式和相关参数的计算方法，以帮助读者更好地了解和使用该设备。
1.输送带的带宽计算公式输送带的带宽是指带式输送机输送带的有效宽度，通常由输送物料的堆密度和输送能力来确定。
计算公式如下：带宽（mm）= Q / V其中，Q表示单位时间内输送物料的数量（t/h），V表示输送带的速度（m/s）。
2.输送带的长度计算公式输送带的长度是指输送物料所需的总长度，包括水平段和倾斜段。
对于水平带式输送机，计算公式如下：输送带长度（m）=L×n其中，L表示每个传动点之间的水平距离（m），n表示传动点的个数。
3.驱动功率的计算公式驱动功率是指输送带带动输送物料所需的功率，需要考虑到输送物料的重量和输送带的速度。
一般可以使用以下公式进行计算：有速度或无速度时，驱动功率（kW）=Q×H×η/367有速度时，驱动功率（kW）=Q×H/367其中，Q表示单位时间内输送物料的数量（t/h），H表示输送物料的扬程或垂直距离（m），η表示输送机的效率。
4.存栈和取出设备的功率计算公式存栈和取出设备（如装载机、卸料器等）需要额外的功率来实现物料的堆放和取出。
一般可以使用以下公式进行计算：存栈和取出设备的功率（kW）=Qs×Hs/367其中，Qs表示单位时间内存栈或取出的物料的数量（t/h），Hs表示物料的存栈或取出的高度（m）。
1.倾斜带式输送机的有效带宽计算公式倾斜带式输送机的有效带宽是指可供物料使用的带宽，通常小于输送带的实际宽度。
计算公式如下：有效带宽（mm）= 带宽× cos(α)其中，带宽表示输送带的实际宽度（mm），α表示输送带和水平面的夹角（°）。
带式输送机电动机工作效率公式
带式输送机电动机工作效率公式1.基于输送机电动机的电功率和输送机传动功率的计算方法：带式输送机的电动机通常安装在输送带驱动装置上，将电能转化为机械能。
电功率可以通过电压和电流的测量来计算，通常使用公式P=U×I，其中P为电功率，U为电压，I为电流。
输送机的传动功率可以通过测量电机的输入功率和传动效率的计算来得到，公式如下：传动功率=电机输入功率/传动效率然后，将传动功率除以电功率，就可以得到带式输送机的工作效率。
2.基于输送带的电能消耗和输送带的实际输送功率的计算方法：带式输送机在运行时，输送带会有一定的摩擦阻力，消耗一部分电能。
输送带的实际输送功率可以通过测量驱动滚筒的转矩和周转速度的计算得到。
而电能的消耗可以通过测量输送机电动机的输入功率和电机效率的计算来得到。
公式如下：输送带的实际输送功率=输送带驱动滚筒的转矩×输送带的周转速度电能的消耗=电机输入功率×(1-电机效率)然后，将电能的消耗除以输送带的实际输送功率，就可以得到带式输送机的工作效率。
3.基于输送带的电功率和输送带的机械功率的计算方法：带式输送机的电功率可以通过电压和电流的测量来计算，公式为P=U×I，其中P为电功率，U为电压，I为电流。
输送带的机械功率可以通过测量输送带的张力和输送速度的计算来得到。
根据张力和速度的关系，可以得到机械功率的公式：机械功率=输送带的张力×输送带的速度然后，将机械功率除以电功率，就可以得到带式输送机的工作效率。
根据上述三种计算方法，可以选择适合自己的方法计算带式输送机的工作效率。
需要注意的是，这些计算方法都是近似计算，实际工作效率可能会受到多种因素的影响，如输送机的设计参数、物料性质和操作条件等。
因此，在实际应用中，需要结合具体情况进行综合考虑，以获得准确的工作效率值。
皮带输送机的设计计算汇总
皮带输送机的设计计算汇总皮带输送机是一种常见的物料输送设备，广泛应用于矿山、冶金、化工、建材、粮食等行业。
其设计计算一般包括输送能力计算、选型计算、运行阻力计算等方面。
下面将详细介绍皮带输送机设计计算的汇总，其中包含了输送能力的计算、选型参数的计算、运行阻力的计算等。
1.输送能力计算：输送能力是指单位时间输送的物料量，常用单位为吨/小时。
输送能力的计算一般包括输送段长度、带速、带宽等参数的确定。
输送段长度是指输送带运行的水平长度，带速是指输送带的运行速度，带宽是指输送带有效载荷的宽度。
输送能力计算公式为：输送能力=带速×带宽×物料容重×运输系数。
2.选型计算：选型计算主要包括驱动功率的计算、输送带参数的选择等。
驱动功率的计算一般包括推动力的计算和输送带张力的计算。
推动力的计算一般根据输送带长度、输送带胶带张力、输送带角度、物料重力等参数计算得出。
输送带张力的计算一般根据物料重力、输送带张紧装置的张紧力、输送带自重、输送带胶带张力等参数计算得出。
选择合适的输送带参数一般包括输送带材质、强度、带宽、带速等因素。
3.运行阻力计算：运行阻力是指皮带输送机运行过程中所受到的各种阻力的合力。
运行阻力一般包括摩擦阻力、皮带弯曲阻力、物料自身阻力等。
摩擦阻力是指皮带和输送机构件之间的摩擦产生的阻力，一般根据摩擦因数和负荷计算得出。
皮带弯曲阻力是指物料在弯曲部分所受到的阻力，一般根据输送带弯曲半径和物料重力计算得出。
物料自身阻力是指物料本身所产生的阻力，一般根据物料性质和流动状态计算得出。
运行阻力的计算是确定输送机所需驱动功率的重要依据。
综上所述，皮带输送机的设计计算是一个复杂的过程，需要考虑到输送能力、选型参数以及运行阻力等因素。
通过科学的计算和合理的设计，可以确保输送机的安全、高效运行，提高生产效率。
