MSP430F5418单片机说明书
MSP f 中文手册
MSP430F552X中文手册及例程一、先写一篇开个头：这样快速闯入MSP430学习过程进入各个电子产品公司的网站，招聘里面嵌入式占据了大半工程师职位。
广义的嵌入式无非几种：传统的什么51单片机、 MSP430称做嵌入式微控制器；ARM是嵌入式微处理器；当然还有DSP；FPGA。
我们现在就不说别的，就说MSP430单片机，多数想学MSP430的童鞋，对89C51内核系列的单片机是很熟悉的，为了加深对MSP430 系列单片机的认识吗，迅速闯入MSP430学习过程，就必须彻底了解MSP430单片机，我们不妨将51单片机和MSP430两者进行一下比较。
第一点， 51内核单片机是8 位单片机。
其指令是采用的被称为“ CISC ”的复杂指令集，共具有111 条指令。
而MSP430 单片机是16 位的单片机，采用了精简指令集（ RISC ）结构，只有简洁的27 条指令，大量的指令则是模拟指令，众多的寄存器以及片内数据存储器都可参加多种运算。
这些内核指令均为单周期指令，功能强，运行的速度快。
第二点，MCU主要分为两种工作模式：待机与执行。
51内核单片机正常情况下消耗的电流为mA级 ，在掉电状态下，其耗电电流仍约为3mA左右 ；即使在掉电方式下，电源电压可以下降到2V ，但是为了保存内部RAM 中的数据，还需要提供约50uA的电流。
而430单片机功耗是在uA级的，工作电流极小，并且超低功耗，关断状态下的电流仅为0.1μA，待机电流为0.8μA，常规模式下的(250μA／1MIPS@3V)，端口漏电流不足50 nA，并可零功耗掉电复位(BOR)。
另外，该芯片属低电器件，仅需1.8～3.6V电压供电，因而可有效降低系统功耗。
MSP430将低功耗模式扩展为7种，分别对应不同应用场合及任务的低功耗方式。
以睡眠模式为例，包括深度睡眠模式RTC：只有时钟在跑而其他都不动，目前，TI宣布其MSP430在RTC模式下最低功耗仅为360nA。
MSP430教程1
MSP430教程1：MSP430 单片机系列简介1、MSP430 单片机的发展MSP430 系列是一个 16 位的、具有精简指令集的、超低功耗的混合型单片机，在 1996 年问世，由于它具有极低的功耗、丰富的片内外设和方便灵活的开发手段，已成为众多单片机系列中一颗耀眼的新星。
回忆 MSP430 系列单片机的发展过程，可以看出有这样三个阶段：开始阶段从 1996 年推出 MSP430 系列开始到 2000 年初，这个阶段首先推出有 33X 、32X 、 31X 等几个系列，而后于 2000 年初又推出了 11X 、 11X1 系列。
MSP430 的 33X 、 32X 、 31X 等系列具有 LCD 驱动模块，对提高系统的集成度较有利。
每一系列有 ROM 型（ C ）、 OTP 型（ P ）、和 EPROM 型（ E ）等芯片。
EPROM 型的价格昂贵，运行环境温度范围窄，主要用于样机开发。
这也表明了这几个系列的开发模式，即：用户可以用 EPROM 型开发样机；用 OTP 型进行小批量生产；而 ROM 型适应大批量生产的产品。
2000 年推出了 11X/11X1 系列。
这个系列采用 20 脚封装，内存容量、片上功能和 I/O 引脚数比较少，但是价格比较低廉。
这个时期的 MSP430 已经显露出了它的特低功耗等的一系列技术特点，但也有不尽如人意之处。
它的许多重要特性，如：片内串行通信接口、硬件乘法器、足够的 I/O 引脚等，只有33X 系列才具备。
33X 系列价格较高，比较适合于较为复杂的应用系统。
当用户设计需要更多考虑成本时， 33X 并不一定是最适合的。
而片内高精度 A/D 转换器又只有 32X 系列才有。
寻找突破，引入 Flash 技术随着 Flash 技术的迅速发展， TI 公司也将这一技术引入 M SP430 系列中。
在 2000 年 7 月推出 F13X/F14X 系列，在 2001 年 7 月到 2002 年又相继推出 F41X 、 F43X 、 F44X 这些全部是 Flash 型单片机。
TI MSP430AFE2x3 2x2 2x1 微控制器说明书
MSP430AFE2x3MSP430AFE2x2MSP430AFE2x1 ZHCS136A–NOVEMBER2010–REVISED MARCH2011混合信号微控制器特性•低电源电压范围:1.8V至3.6V•多达3个具有差分可编程增益放大器(PGA)输入的24位三角积分模数(A/D)转换器•超低功耗•具有3个捕获/比较寄存器的16位Timer_A –激活模式：220μA（在1MHz频率和2.2V电压条件下）•串行通信接口(USART)，可用软件来选择异步UART或同步SPI–待机模式：0.5μA•16位硬件乘法器–关闭模式（RAM保持）：0.1μA•欠压检测器•5种节能模式•具有可编程电平检测功能的电源电压监控器/监视器•可在不到1μs的时间里超快速地从待机模式唤醒•串行板上编程，无需从外部进行电压编程，利用安•16位精简指令集(RISC)架构,高达12MHz系统时全熔丝实现可编程代码保护钟•片上仿真模块•基本时钟模块配置•系列成员汇总于表1。
–带有两个已校准频率的高达12MHz的内部频率•如需了解完整的模块说明,请参阅《MSP430x2xx –内部超低功耗低频(LF)振荡器系列用户指南》,文献编号SLAU144–高达16MHz的高频(HF)晶振–谐振器–外部数字时钟源说明德州仪器（TI）MSP430™系列超低功率微控制器包含几个器件，这些器件特有针对多种应用的不同的外设集。
这种架构与5种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。
该器件具有一个强大的16位RISC CPU，16位寄存器和有助于获得最大编码效率的常数发生器。
数字控制振荡器(DCO)可在不到1µs 的时间里完成从低功耗模式至运行模式的唤醒。
MSP430AFE2x3器件是超低功耗混合信号微控制器，集成了三个独立的24位三角积分A/D转换器、一个16位定时器、一个16位硬件乘法器、USART通信接口、安全装置定时器和11个I/O引脚。
MSP430系列MCU选型手册

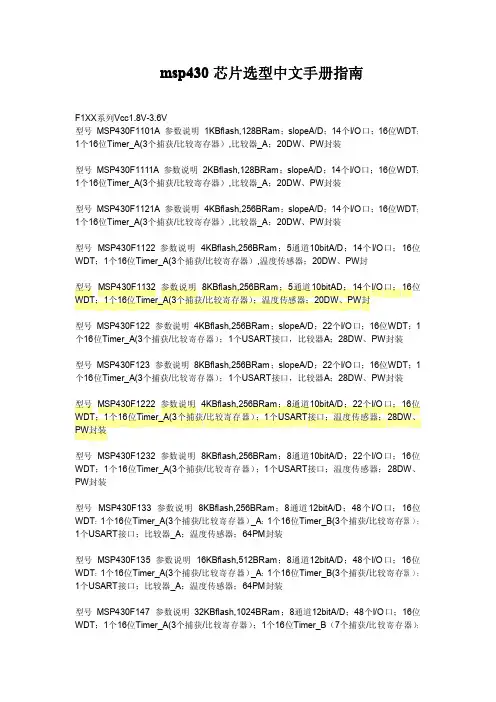

msp430芯片选型中文手册指南F1XX系列Vcc1.8V-3.6V型号MSP430F1101A参数说明1KBflash,128BRam；slopeA/D；14个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）,比较器_A；20DW、PW封装型号MSP430F1111A参数说明2KBflash,128BRam；slopeA/D；14个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）,比较器_A；20DW、PW封装型号MSP430F1121A参数说明4KBflash,256BRam；slopeA/D；14个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）,比较器_A；20DW、PW封装型号MSP430F1122参数说明4KBflash,256BRam；5通道10bitA/D；14个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）,温度传感器；20DW、PW封型号MSP430F1132参数说明8KBflash,256BRam；5通道10bitAD；14个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；温度传感器；20DW、PW封型号MSP430F122参数说明4KBflash,256BRam；slopeA/D；22个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个USART接口，比较器A；28DW、PW封装型号MSP430F123参数说明8KBflash,256BRam；slopeA/D；22个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个USART接口，比较器A；28DW、PW封装型号MSP430F1222参数说明4KBflash,256BRam；8通道10bitA/D；22个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个USART接口；温度传感器；28DW、PW封装型号MSP430F1232参数说明8KBflash,256BRam；8通道10bitA/D；22个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个USART接口；温度传感器；28DW、PW封装型号MSP430F133参数说明8KBflash,256BRam；8通道12bitA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）；1个USART接口；比较器_A；温度传感器；64PM封装型号MSP430F135参数说明16KBflash,512BRam；8通道12bitA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）；1个USART接口；比较器_A；温度传感器；64PM封装型号MSP430F147参数说明32KBflash,1024BRam；8通道12bitA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1471参数说明32KBflash,1024BRam；slopeA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；64PM封装型号MSP430F148参数说明48KBflash,2048BRam；8通道12bitA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1481参数说明48KBflash,2048BRam；slopeA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；64PM封装型号MSP430F149参数说明60KBflash,2048BRam；8通道12bitA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1491参数说明60kflash,2048BRam；slopeA/D；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；64PM封装型号MSP430F155参数说明16KBflash,512BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）；1个USART接口；I2C；比较器_A；温度传感器；64PM封装型号MSP430F156参数说明24KBflash,512BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）；1个USART接口；I2C；比较器_A；温度传感器；64PM封装型号MSP430F157参数说明32KBflash,1024BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B(3个捕获/比较寄存器）；1个USART接口；I2C；比较器_A；温度传感器；64PM封装型号MSP430F167参数说明32KBflash,1024BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装型号MSP430F168参数说明48KBflash,2048BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装型号MSP430F169参数说明60KBflash,2048BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1610参数说明32KBflash,5120BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1611参数说明48KBflash,10240BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B （7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装型号MSP430F1612参数说明55kBflash,5120BRam；8通道12bitA/D；双12bitD/A；DMA；48个I/O口；16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；I2C；MPY；比较器_A；温度传感器；64PM封装F21X1系列Vcc1.8V-3.6V型号MSP430F2101参数说明1KBflash,128BRam；slopeA/D；16个I/O口；15/16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；BrownoutProtection；20DW、PW、DGV封装型号MSP430F2111参数说明2KBflash,128BRam；slopeA/D；16个I/O口；15/16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；BrownoutProtection；20DW、PW、DGV封装型号MSP430F2121参数说明4KBflash,256BRam；slopeA/D；16个I/O口；15/16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；BrownoutProtection；20DW、PW、DGV封装型号MSP430F2131参数说明8KBflash,256BRam；slopeA/D；16个I/O口；15/16位WDT；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；BrownoutProtection；20DW、PW、DGV封装F4XX系列Vcc1.8V-3.6VWithLCD驱动型号MSP430F412参数说明4KBflash,256BRam；slopeA/D；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；64PM封装型号MSP430F413参数说明8KBflash,256BRam；slopeA/D；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；比较器_A；64PM封装型号MSP430F415参数说明16kBflash,512BRam；slopeA/D；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A（3或5个捕获/比较寄存器）；比较器_A；64PM 封装型号MSP430F417参数说明32kBflash,1024BRam；slopeA/D；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A（3或5个捕获/比较寄存器）；比较器_A；64PM 封装型号MSP430FE423参数说明8KBflash,256BRam；SD16A/D；Emeter计量模块；14个I/O口；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A（3个捕获/比较寄存器）；1个USART接口；温度传感器；64PM封装型号MSP430FE425参数说明16KBflash,512BRam；SD16A/D；Emeter计量模块；14个I/O口；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A（3个捕获/比较寄存器）；1个USART接口；温度传感器；64PM封装型号MSP430FE427参数说明32KBflash,1KBRam；SD16A/D；Emeter计量模块；14个I/O口；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；1个USART接口；比较器_A；温度传感器；64PM封装型号MSP430F4250参数说明16KBflash,256BRam；32个I/O口；56段LCD；SD16位ADC （具有内部参考电压）；12位DAC，1个16位Timer_A(3个捕获/比较寄存器）；温度传感器模块；电源检测功能；48DL封装型号MSP430F4260参数说明24KBflash,256BRam；32个I/O口；56段LCD；SD16位ADC （具有内部参考电压）；12位DAC，1个16位Timer_A(3个捕获/比较寄存器）；温度传感器模块；电源检测功能；48DL封装型号MSP430F4270参数说明32KBflash,256BRam；32个I/O口；56段LCD；SD16位ADC （具有内部参考电压）；12位DAC，1个16位Timer_A(3个捕获/比较寄存器）；温度传感器模块；电源检测功能；48DL封装型号MSP430FG437参数说明32KBflash,1024BRam；12通道12bitA/D；双12bitD/A；48个I/O口；DMA；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器)；1个16位Timer_B(3个捕获/比较寄存器)；1个USART接口；温度传感器；80PN 封装型号MSP430FG438参数说明48KBflash,2048BRam；12通道12bitA/D；双12bitD/A；48个I/O口；DMA；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器)；1个16位Timer_B(3个捕获/比较寄存器)；1个USART接口；温度传感器；80PN 封装型号MSP430FG439参数说明60KBflash,2048BRam；12通道12bitA/D；双12bitD/A；48个I/O口；DMA；128段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器)；1个16位Timer_B(3个捕获/比较寄存器)；1个USART接口；温度传感器；80PN 封装型号MSP430FW423参数说明8KBflash,256BRam；slopeA/D；流量测量ScanIF模块；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3或5个捕获/比较寄存器)；比较器_A；64PM封装型号MSP430FW425参数说明16KBflash,512BRam；slopeA/D；流量测量ScanIF模块；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3或5个捕获/比较寄存器)；比较器_A；64PM封装型号MSP430FW427参数说明32KBflash,1024BRam；slopeA/D；流量测量ScanIF模块；48个I/O口；96段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3或5个捕获/比较寄存器)；比较器_A；64PM封装型号MSP430F435参数说明16KBFlash,512BRam；8通道12bitA/D；48个I/O口；128/160段LCD；16位WDT；8bit基本定时器；16位Timer_A(3个捕获/比较寄存器）_A；16位Timer_B(3个捕获/比较寄存器）_B；1个USART接口；比较器_A；温度传感器；80PN/100PZ封装型号MSP430F436参数说明24KBFlash,1024KRam；8通道12bitA/D；48个I/O口；128/160段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）_B；1个USART接口；比较器_A；温度传感器；80PN/100PZ封装型号MSP430F437参数说明32KBFlash,1024KRam；8通道12bitA/D；48个I/O口；128/160段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）_A；1个16位Timer_B(3个捕获/比较寄存器）_B；1个USART接口；比较器_A；温度传感器；80PN/100PZ封装型号MSP430F447参数说明32KBFlash,1024KRam；8通道12bitA/D；48个I/O口；160段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；100PZ 封装型号MSP430F448参数说明48KBflash,2048BRam；8通道12bitA/D；48个I/O口；160段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；100PZ 封装型号MSP430F449参数说明60KBflash,2048BRam；8通道12bitA/D；48个I/O口；160段LCD；16位WDT；8bit基本定时器；1个16位Timer_A(3个捕获/比较寄存器）；1个16位Timer_B（7个捕获/比较寄存器）；2个USART接口；MPY；比较器_A；温度传感器；100PZ 封装型号TSS721AD参数说明M-BUS总线型号TRF6901PT参数说明无线射频率收发芯片。
电子设计竞赛msp430f5438程序技术文档
UCSCTL5|=DIVS_0+DIVM_0;
}
本模块主要完成对 MCLK，SMCLK，ACLK。即系统时钟，子系统时钟，辅助
时钟的配置，通过设定相应的寄存器位来使 msp430f5438 工作在硬件所需要的条
件下。
I/0 口初始化配置子程序：
2
void PORT_Init(void)
//I/O 口初始化配置

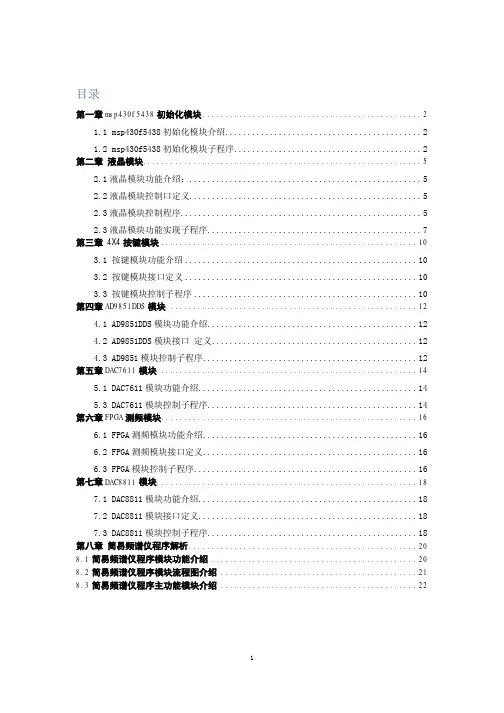

第八章 简易频谱仪程序解析 .................................................. 20 8.1 简易频谱仪程序模块功能介绍 ............................................. 20 8.2 简易频谱仪程序模块流程图介绍 ........................................... 21 8.3 简易频谱仪程序主功能模块介绍 ........................................... 22
}
定时器分为 A0，A1 两个需要使用时必须对以上的寄存器进行相应的配置，完成 相应的模块功能包括定时中断，PWM 信号产生。
DAC12 初始化子程序：
void ADC12_Init(void)
{ ADC12CTL0&=~ADC12ENC;
//ADC12 初始化在 ENC=0 下修改
DC12CTL0|=ADC12ON+ADC12REFON+ADC12REF2_5V+ADC12SHT0_0+ADC
UCSCTL6&=~(XT1OFF+XT2OFF);
// 开 XT1，XT2
UCSCTL6|=XCAP_3;
MSP430F5系列中文手册 RTC 实时时钟A
MSP430F5系列16位超低功耗单片机模块原理第14章RTC 实时时钟A版本: 1.0日期: 2008.9.原文: TI slau208.pdf (5xxfamily User's Guide)翻译: 周欣南京信息工程大学编辑: DC 微控技术论坛版主注：以下文章是翻译TI slau208.pdf 文件中的部分内容。
由于我们翻译水平有限，有整理过程中难免有所不足或错误；所以以下内容只供参考.一切以原文为准。
文章更新详情请密切留意微控技术论坛。
Page 1 of 14第14章实时时钟A实时时钟模块提供了具有日历模式、灵活可编程闹钟和校准的时钟计数器。
这一章节介绍了实时时钟A模块。
实时时钟模块A执行于MSP430X5XX器件中。
14.1 实时时钟介绍实时时钟模块提供了一个具有可以配置成一般目的计数器的日历时钟。
实时时钟特点有：l可配置成实时时钟模式或者一般目的的计数器l在日历模式中提供了秒钟，分钟，小时，星期，日期，月份和年份l具有中断能力l实时时钟模式里可选择BCD码或者二进制格式l实时时钟模式里具有可编程闹钟l实时时钟模式里具有时间偏差的逻辑校正实时时钟框图见图14-1。
注意：实时时钟初始化实时时钟模块的大多数寄存器没有初始条件。
在使用这个模块之前，用户必须通过软件对寄存器进行配置。
Page 2 of 14Page 3 of 14图14-1 实时时钟14.2 实时时钟操作实时时钟模块可以被配置成具有日历作用的实时时钟或者是一个具有RTCMODE 比特一般目的的32位计数器。
14.2.1 计数器模式当RTCMODE 被重置时，计数器模式被选择。
在这个模式中，通过软件可以得到一个32位的计数器。
从日历模式切换到计数器模式是通过重置计数值（RCTNT1，RCTNT2，RCTNT3，RCTNT4），和预换算计数器（RT0PS，RT1PS）。
时钟的增量计数器可源于ACLK、SMCLK或者是分频之后的ACLK或SMCLK。
MSP430F2XX中文手册(加了标签) 12.SPI 串行同步通讯模式
Page 4 of 14
MSP430 F2 系列超低功耗单片机模块原理 第 12 章 串行同步通讯模式 SPI
微控设计网
图12-2 通用串行通信接口主机和从机
图12-2说明了USCI在3线和4线模式下作为主机时的配置。当数据被送到传输数据缓冲器 UCxTXBUF时，USCI开始数据传送。当TX移位寄存器空了后，UCxTXBUF缓冲区的数据被传送到其 中， 在UCxSIMO上传送数据， 起始位是最高位还是最低位， 决定于UCMSB标志位的设置。 而UCxSOMI 上的数据在反向跳边沿下移入接收移位寄存器。当字符接收到之后，接收数据从RX移位寄存器 送入接收数据缓冲器UCxRXBUF，并且置位接收中断标志UCxRXIFG，表示接收/发送操作完成。 发送中断标志位UCxTXIFG被置位后，表明数据已从UCxTXBUF缓冲区进入TX移位寄存器， UCxTXBUF寄存器已经为发送新数据做好准备，但并不意味着传送和接收的完成。 为了在主机模式下接收USCI数据，数据必须事先写入UCxTXBUF，因为接收和发送操作不是 马上进行的。 4线SPI主机模式 在4线主机模式中，UCxSTE用来防止与其它主机相冲突并象表12-1描述的那样控制主机。当 UCxSTE处于主机不活动状态时： UCxSIMO 和 UCxCLK设置为输入，不再驱动总线。 出错位UCFE置位，表明在通讯的完整性上，使用者未按照规则操作。 内部状态被复位时，移位操作取消。 如果数据写入UCxTXBUF而主机通过UCxSTE位保持非工作状态， UCxSTE转换为主机工作状态， 数据立即被发送。如果一个正在工作的发送过程，因UCxSTE转换为主机不运行状态而取消时， 当UCxSTE转向主机运行状态时数据需要被重新写入UCxTXBUF。 UCxSTE输入信号不能应用3线主机 模式。 12.3.4 从机模式
MSP430F1XXX系列中文数据手册
QFN Pad
NA
建议将QFN 的封装衬垫接 VSS
TDO/TDI是用JTAG指令来区分的.
公司地址：杭州市登云路 639 号电子市场四楼 C 区 电话：0571-88800000（50 线） 传真：0571-89908080
- 5-
利尔达科技有限公司
销售热线：0571-89908088
89908091
确保代码安全
-待机模式:0.7 uA
·欠压检测电路
-掉电模式(RAM 数据保持):0.1uA
·MSP430X11X2 系列包括
·五种省电模式
MSP430F1122:4KB+256B FLASH 存储器
·从待机到唤醒不超过 6us
256B RAM
·16 位精简指令集架构,指令周期 125us
MSP430F1132:8KB+256B FLASH 存储器
输入;比较方式:OUT0输出/BSL发送端
P1.2/TA1
通用数字I/O口/定时器A捕获方式:CCI1A
23
23
I/O 输入;比较方式:OUT1输出
P1.3/TA2
24
24
I/O 通用数字I/O口/定时器A捕获方式:CCI2A
输入;比较方式:OUT2输出
P1.4/SMCLK/TCK
通用数字I/O口/SMCLK时钟信号输出/在芯
·基本的时钟模块
256B RAM
-DCO 时钟发生器集成多个可选电阻
封装:28 脚 SOWB 封装,28 脚 TSSOP 和 32 脚 QFN
-DCO 时钟发生器可接外部电阻
封装
-外部 32kHz 晶振
·MSP430X12X2 系列包括
MSP430F2XX中文手册(加了标签) 5.Flash块控制器
Page 1 of 18MSP430F2系列16位超低功耗单片机模块原理第5章 Flash 块控制器版本: 1.3日期: 2007.6.原文: TI MSP430x2xxfamily.pdf翻译: 余川编辑: DC 微控技术论坛版主注：以下文章是翻译TI MSP430x2xxfamily.pdf 文件中的部分内容。
由于我们翻译水平有限，有整理过程中难免有所不足或错误；所以以下内容只供参考.一切以原文为准。
详情请密切留意微控技术论坛。
第五章 Flash 存储控制器本章介绍了MSP430x2xx 系列单片机Flash 存储控制器的操作。
5.1 Flash 存储器的介绍Page 2 of 18 5.2 Flash 存储器的分段结构5.3 Flash 存储器的操作5.4 Flash 存储器的控制寄存器5.1 Flash 存储器的介绍MSP430 的F lash 存储器是可位/字节/字寻址和编程的存储器。
该模块由一个集成控制器来控制编程和擦除的操作。
控制器包括三个寄存器，一个时序发生器及一个提供编程/擦除电压的电压发生器。
MSP430 的F lash 存储器的特点有：● 产生内部编程电压● 可位/字节/字编程● 超低功耗操作● 支持段擦除和多段模块擦除F lash 存储器和控制器的结构框图如图5−1所示。
注意：F lash 写入和擦除操作期间的最小电压值V CC 应为2.2V 。
如果在操作期间V CC 低于2.2V ，写入或擦除的结果将是不确定的。
图5−1 F lash 存储器框图Page 3 of 185.2 Flash 存储器的分段结构MSP430 F lash 存储器分成多个段。
可对其进行单个位/字节/字的写入，但是最小的擦除单位是段。
F lash 存储器分为主存储器和信息存储器两部分，在操作上两者没有什么区别，程序代码和数据可以存储于任意部分。
两部分的区别在于段的大小和物理地址。
信息存储器有四个64字节的段，主存储器有两个或更多的512字节的段。
MSP430F5438开发板单片机引脚功能定义与IO操作宏定义
MSP430F5438开发板单片机引脚功能定义与IO操作宏定义//===================================== ======================================////// //文件：PIN_DEF.H// //说明：BW-DK5438开发板单片机引脚功能定义与IO操作宏定义// //编译：IAR Embedded Workbench IDE for msp430v4.21// //// //======================================== ===================================////***************************************************************** **********// //// //引脚功能定义// //// //***************************************************************** **********////P1引脚定义#define KP_INT BIT0//键盘中断#define J60_INT BIT1//ENC28J60中断#define BL_CTR BIT2//TFT背光控制#define TP_INT BIT3//触摸屏中断#define DIG5BIT4//数码管第5位#define DIG6BIT5//数码管第6位#define DIG7BIT6//数码管第7位#define DIG8BIT7//数码管第8位//P2引脚定义#define DB10BIT0//TFT数据总线高8位#define DB11BIT1#define DB12BIT2#define DB13BIT3#define DB14BIT4#define DB15BIT5#define DB16BIT6#define DB17BIT7//P3引脚定义#define NCS25BIT0//SST25V片选#define SI25BIT1//SST25V数据输入#define LCD_NRD BIT1//LCD读信号#define SO25BIT2//SST25V数据输出#define LCD_NRS BIT2//LCD寄存器选择#define LCD_NWR BIT3//LCD写信号#define SC25BIT3//SST25V数据时钟#define TP_CS BIT4//XTP2046片选#define TP_BUSY BIT5//XTP2046忙#define LCD_NCS BIT6//LCD片选#define LCD_NRST BIT7//LCD复位//P4引脚定义#define DB00BIT0//TFT数据总线低8位#define DB01BIT1#define DB02BIT2#define DB03BIT3#define DB04BIT4#define DB05BIT5#define DB06BIT6#define DB07BIT7//P5引脚定义#define NWOL BIT0//#define J60_CS BIT1//ENC28J60片选#define XT2IN BIT2//XT2输入端#define XT2OUT BIT3//XT2输出端#define POWER BIT4//外设电源控制端#define TXD_U BIT6//USB串口输出#define RXD_U BIT7//USB串口输入//P6引脚定义#define KPR0BIT0//键盘0行#define KPR1BIT1//键盘1行#define KPR2BIT2//键盘2行#define KPR3BIT3//键盘3行#define KPC0BIT4//键盘0列#define KPC1BIT5//键盘1列#define KPC2BIT6//键盘2列#define KPC3BIT7//键盘3列//P7引脚定义#define XT1IN BIT0//XT1输入#define XT1OUT BIT1//XT1输出#define LED_PWR BIT3//LED电源控制#define DE_485BIT4//485数据控制端#define TVBTM BIT5//主电源电压检测输入#define TVBTB BIT6//备用电池电压检测输入#define BUZZER BIT7//蜂鸣器控制端//P8引脚定义#define SEGA BIT0//数码管段选#define SEGB BIT1#define SEGC BIT2#define SEGD BIT3#define SEGE BIT4#define SEGF BIT5#define SEGG BIT6#define SEGDP BIT7//P9引脚定义#define DIG1BIT0//数码管第1位#define DIG2BIT1//数码管第2位#define DIG3BIT2//数码管第3位#define DIG4BIT3//数码管第4位#define IrDA_OUT BIT4//红外输出#define IrDA_IN BIT5//红外输入#define SDA5571BIT6//DAC5571数据#define SCK5571BIT7//DAC5571时钟//P10引脚定义#define PNSS BIT0//#define PMOSI BIT1//通用IO01\模拟输入1#define PMISO BIT2//通用IO02\模拟输入2#define PSCK BIT3//通用IO03\模拟输入3#define TXD BIT4//通用IO04\模拟输入4#define RXD BIT5//通用IO05\模拟输入5#define DIO_B20BIT6//DS18B20数据#define DE485BIT7//DE485重复定义，新版改//P11引脚定义#define TACK BIT0//ACLK测试端#define TMCK BIT1//MCLK测试端#define TSMCK BIT2//SMCLK测试端//************************************************************* *************** //* //引脚操作宏定义* //* //***************************************************************** *********** //-------------------------------主电源开关-------------------------------//#define MAIN_POWER_ON P5OUT|=POWER#define MAIN_POWER_OFF P5OUT&=~POWER//-----------------------------TFT液晶操作宏------------------------------//#define LCD_POWER_ON P1OUT|=BL_CTR//LCD背光#define LCD_POWER_OFF P1OUT&=~BL_CTR#define SET_LCD_RST P3OUT|=LCD_NRST//LCD复位#define CLR_LCD_RST P3OUT&=~LCD_NRST#define SET_LCD_CS P3OUT|=LCD_NCS//LCD片选#define CLR_LCD_CS P3OUT&=~LCD_NCS#define SET_LCD_RS P3OUT|=LCD_NRS//LCD寄存器选择#define CLR_LCD_RS P3OUT&=~LCD_NRS#define SET_LCD_WR P3OUT|=LCD_NWR//LCD写信号#define CLR_LCD_WR P3OUT&=~LCD_NWR#define SET_LCD_RD P3OUT|=LCD_NRD//LCD读信号#define CLR_LCD_RD P3OUT&=~LCD_NRD#define LOW_BYTE_OUT(data)P4OUT=data#define HIGH_BYTE_OUT(data)P2OUT=data#define BUS_IN P2DIR=0x00;P4DIR=0x00#define BUS_OUT P2DIR=0xFF;P4DIR=0xFF//----------------------------------SST25V操作宏-------------------------//#define SET_NCS25P3OUT|=NCS25//SST25VF片选#define CLR_NCS25P3OUT&=~NCS25//----------------------------------键盘操作宏----------------------------//#define ROW_IN_COL_OUT P6DIR=KPC0+KPC1+KPC2+KPC3;\P6OUT=~(KPC0+KPC1+KPC2+KPC3);\__delay_cycles(20)//键盘列输出行输入#define CLO_IN_ROW_OUT P6DIR=KPR0+KPR1+KPR2+KPR3;\P6OUT=~(KPR0+KPR1+KPR2+KPR3);\__delay_cycles(20)//键盘行输出列输入#define INTERNAL_PULL_UP P6REN=0xFF//键盘端口内部上拉电阻使能//----------------------------------键码定义-------------------------------//#define No_key255#define F110#define F211#define F312#define Delete12#define Backspace13#define Enter14#define OK15#define Up16#define Down17#define Left18 #define Right19 #define Esc20 #define Cancel20 #define Power21 #define Power121 #define Power222 #define Light22 #define Update255。
