同期装置的使用方法 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

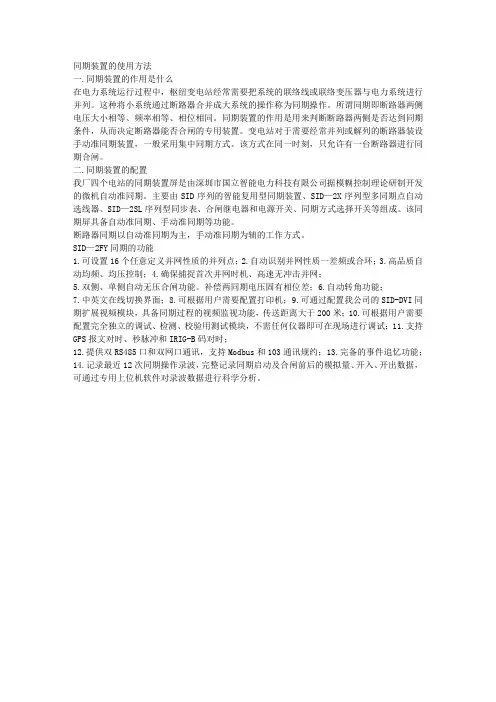

同期装置的使用方法一.同期装置的作用是什么
在电力系统运行过程中，枢纽变电站经常需要把系统的联络线或联络变压器与电力系统进行并列。
这种将小系统通过断路器合并成大系统的操作称为同期操作。
所谓同期即断路器两侧电压大小相等、频率相等、相位相同。
同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定断路器能否合闸的专用装置。
变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。
该方式在同一时刻，只允许有一台断路器进行同期合闸。
二.同期装置的配置
我厂四个电站的同期装置屏是由深圳市国立智能电力科技有限公司据模糊控制理论研制开发的微机自动准同期。
主要由SID序列的智能复用型同期装置、SID—2X序列型多同期点自动选线器、SID—2SL序列型同步表、合闸继电器和电源开关、同期方式选择开关等组成。
该同期屏具备自动准同期、手动准同期等功能。
断路器同期以自动准同期为主，手动准同期为辅的工作方式。
SID—2FY同期的功能
1.可设置16个任意定义并网性质的并列点；
2.自动识别并网性质一差频或合环；
3.高品质自动均频、均压控制；
4.确保捕捉首次并网时机、高速无冲击并网；
5.双侧、单侧自动无压合闸功能。
补偿两同期电压固有相位差；
6.自动转角功能；
7.中英文在线切换界面；
8.可根据用户需要配置打印机；
9.可通过配置我公司的SID-DVI同期扩展视频模块，具备同期过程的视频监视功能，传送距离大于200米；10.可根据用户需要配置完全独立的调试、检测、校验用测试模块，
不需任何仪器即可在现场进行调试；11.支持GPS报文对时、秒脉冲和IRIG-B码对时；12.提供双RS485口和双网口通讯，支持Modbus和103通讯规约；13.完备的事件追忆功能；14.记录最近12次同期操作录波，完整记录同期启动及合闸前后的模拟量、开入、开出数据，可通过专用上位机软件对录波数据进行科学分析。
三.同期装置的使用方法（以我厂一级电站同期装置为例）
同期装置运行方式应以自动准同期方式为主，只有在自动准同期装置发生故障后，才以手动同期方式合闸并列。
1、同期装置正常运行操作方法
①将中央音响信号盘后DK合上，自动同期盘后1ZK开关合上；
②WY无压同期选择开关置“同期”位；
③GTK同期装置选择开关置“工作”位；
④DTK同期方式选择开关置“自动”；
⑤选线器上切换开关（“手动选线”、“退出”、“自动选线”）置“自动选线”位。
2、自动准同期
⑴机组自动并列：
①同期装置在上述第1步状态；
②对于机组的并列，自动开机由机组LCU启动同期，完成自动准同期合闸；当机组自动开机至空载，机组LCU未启动同期或手动开机过程中需自动同期并列时，操作盘投同期开关或同期装置按对应的断路器同期按钮，选线器和自动准同期装置工作后，完成机组自动同期并列。
⑵对于主变及线路的自动同期并列
①当主变及线路两侧有压时，同期装置在上述第1步状态下，选择操作盘投同期开关或同期装置按对应的断路器同期按钮，选线器和自动准同期装置工作后，完成自动同期并列。
②当主变及线路单侧无压时，同期装置在上述第1步状态下，将WY无压同期选择开关置“单侧无压”后，操作盘投同期开关或同期装置按对应的断路器同期按钮，选线器和自动准同期装置工作后，完成合闸。
③当主变及线路双侧无压时，同期装置在上述第1步状态下，将WY无压同期选择开关置“双侧无压”后，选择操作盘投同期开关或同期装置按对应的断路器同期按钮，选线器和自动准同期装置工作后，完成合闸。
3、手动同期方式
只有在自动准同期装置不能正常工作情况下，采用的同期方式。
⑴机组手动同期
①将同期操作盘后DK合上，将自动同期盘后1ZK开关合上；
②将同期装置DTK置“手动”位；
③当选线器上切换开关（“手动选线”、“退出”、“自动选线”）置“自动选线”位时，按对应同期按钮选线，同步表工作后，利用同期装置上的1—4SA按钮调整机组电压及转速，当同期电压、频率满足（压差、频差灯为红色时不满足，绿色是满足）同期，手动按下HA按钮，使机组实现手动并列；
④当选线器上切换开关（“手动选线”、“退出”、“自动选线”）置“手动选线”位时，用对应同期点钥匙选线，同步表工作后，利用同期装置上的1—4SA
按钮调整机组电压及转速，当同期电压、频率满足（压差、频差灯为红色时不满足，绿色是满足）同期，手动按下HA按钮，使机组实现手动并列；
⑵主变及线路的手动同期并列
①将同期操作盘后DK合上，将同期盘后ZK开关合上；
②将同期装置DTK置“手动”位；
③当选线器上切换开关（“手动选线”、“退出”、“自动选线”）置“自动选线”位时，按对应同期按钮选线，同步表工作后，同期电压、频率满足（压差、频差灯为红色时不满足，绿色是满足）同期，手动按下HA按钮，实现手动并列；
④当选线器上切换开关（“手动选线”、“退出”、“自动选线”）置“手动选线”位时，用对应同期点钥匙选线，同步表工作后，当同期电压、频率满足（压差、频差灯为红色时不满足，绿色是满足）同期，手动按下HA按钮，实现手动并列。
四.常见问题及处理方法
1.装置在什么情况下“报警”接点接通
答：（1）装置自检错误。
（2）输入量检查错误，输入量包括开入量和TV电压。
2.装置如何进入菜单
答：先按复位键，在刷屏的时候同时按退出和右键
3.同期装置进行单、双侧无压合闸操作是否要启动同期工作
答：需要启动同期。
4.同期装置，“发电机/线路工作模式”参数设置注意事项
答：发电机工作模式：同期对象类型设置为“差频”，装置输出方式为“控制”。
线路工作模式：同期对象类型设置为“同频”，装置输出方式为“遥信”。
5.装置如何模拟同频/差频信号
答：并网类型必须设置为同频，当识别为同频时，同频/差频信号接点接通，另外装置面板上同频/差频指示灯点亮。
模拟方法：并网类型必须设置为同频，外加两个同频电压，注意角差设置为超出允许功角定值，经过15S的识别时间，装置识别为同频，此接点就接通（同时装置面板上同频/差频指示灯点亮）。
6.同期合闸不成功时，应从哪方面检查
答：根据当时的设备运行情况，以及同期装置所发的信号，具体检查。
如系统带电，同期装置发出“系统电压低”，检查同期装置系统侧有无电压，无电压检查保险是否损坏。
若有电压则检查同期方式。
