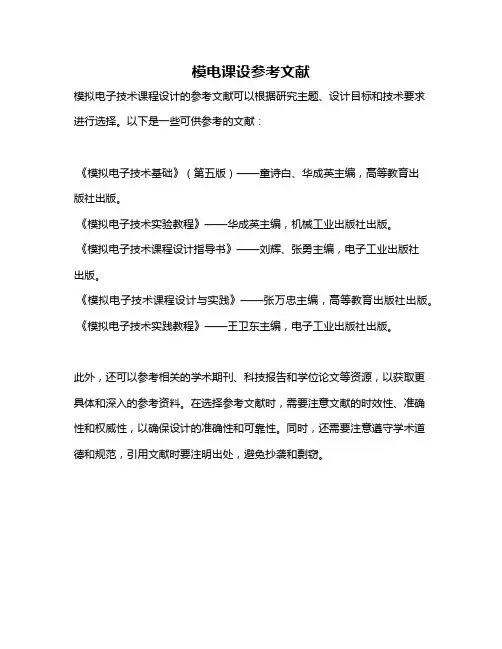

模电课设参考文献
模电课设参考文献
模拟电子技术课程设计的参考文献可以根据研究主题、设计目标和技术要求进行选择。
以下是一些可供参考的文献：
《模拟电子技术基础》（第五版）——童诗白、华成英主编，高等教育出
版社出版。
《模拟电子技术实验教程》——华成英主编，机械工业出版社出版。
《模拟电子技术课程设计指导书》——刘辉、张勇主编，电子工业出版社
出版。
《模拟电子技术课程设计与实践》——张万忠主编，高等教育出版社出版。
《模拟电子技术实践教程》——王卫东主编，电子工业出版社出版。
此外，还可以参考相关的学术期刊、科技报告和学位论文等资源，以获取更具体和深入的参考资料。
在选择参考文献时，需要注意文献的时效性、准确性和权威性，以确保设计的准确性和可靠性。
同时，还需要注意遵守学术道德和规范，引用文献时要注明出处，避免抄袭和剽窃。
模拟电子技术实验指导书
模拟电子技术实验指导书安阳工学院电子信息与电气工程学院电工电子教研室实验要求1．实验前必须充分预习，完成指定的预习任务。
预习要求如下：(1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。
(2)完成各实验“预习要求”中指定的内容。
(3)熟悉实验任务。
(4)复习实验中所用各仪器的使用方法及注意事项。
2．使用仪器和实验箱前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。
3．实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。
4．模拟电路实验注意：(1)在进行小信号放大实验时，由于所用信号发生器及连接电缆的缘故，往往在进入放大器前就出现噪声或不稳定，有些信号源调不到毫伏以下，实验时可采用在放大器输入端加衰减的方法。
一般可用实验箱中电阻组成衰减器，这样连接电缆上信号电平较高，不易受干扰。
(2)做放大器实验时如发现波形削顶失真甚至变成方波，应检查工作点较设置是否正确，或输入信号是否过大，由于实验箱所用三极管hfe 大，特别是两级放大电路容易饱和失真。
5．实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源，保持现场，报告指导教师。
找出原因、排除故障，经指导教师同意再继续实验。
6．实验过程中需要改接线时，应关断电源后才能拆、接线。
7．实验过程中应仔细观察实验现象，认真记录实验结果(数据波形、现象)。
所记录的实验结果经指导教师审阅签字后再拆除实验线路。
8．实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、导线等按规定整理。
9．实验后每个同学必须按要求独立完成实验报告。
目录实验一常用电子仪器的使用 (1)实验二单管共射放大电路设计 (3)实验三两级交流放大电路设计 (7)实验四负反馈放大电路设计 (9)实验五基本运算电路设计 (12)实验六RC正弦波振荡电路设计 (13)实验一常用电子仪器的使用一、实验目的1.熟悉函数信号发生器、示波器、交流毫伏表及数字万用表的工作原理。
《模拟电子技术实验》教学大纲
《模拟电子技术实验》教学大纲课程中文名称(课程英文名称)：模拟电子技术实验/Experiments of analog electron technology一、课程编码：1021004006二、课程目标和基本要求：1、模拟电子技术实验是《模拟电子技术基础》课程的主要实践环节,是深化理论知识,培养实验技能,提高学生运用理论分析、解决实际问题的能力的重要教学和学习过程。
2、通过实验使学生充分认识到电子技术研究和发展的重要位置，以及它在物理学科应用中的重要意义。
通过实验引导、启发学生解放思想、更新观念、摆正理论与实践的关系。
三、课程总学时： 30 学时(严格按教学计划时数)[理论： 0 学时；实验： 30学时]四、课程总学分: 1 学分(严格按教学计划学分)五、适用专业和年级：物理教育学；2006级。
六、实验项目汇总表：八、大纲内容：实验一常用电子仪器的使用[实验目的和要求]1、学习电子电路实验中常用的电子仪器的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
[实验内容]1、示波器的检查与校准；2、用示波器观察和测量交流电压及周期；3、用示波器测量直流电压；4、用示波器测量相位；5、毫伏表与数字万用表交流电压测量的比较。
[主要实验仪器与器材]1、SS-7802示波器一台；2、EM1642信号发生器一台；3、DF1701直流电源一台；4、DF2170毫伏表一台；5、UT56数字万用表一只。
实验二、晶体管元件的认识和测量[实验目的和要求]1、掌握用万用表鉴别晶体管的性能；2、了解晶体管特性图示仪的简单原理及使用方法,用晶体管特性图示仪测量特性曲线和参数；3、绘制小功率晶体管的特性曲线,并运用特性曲线求参数。
[实验内容]1、用数字万用表鉴别晶体三极管的性能；2、XJ4810晶体管特性图示仪测量晶体管的特性曲线和参数。
[主要实验仪器与器材]1、XJ4810晶体管特性图示仪；2、UT56数字万用表；3、晶体三极管(3A X31、9014、9015)、稳压管。
模拟电子技术基础实验
1.按图接线,调节电位器R P ，使V C =6.4V 左右。
输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。
分别测量不接负载时和负载电阻为5.1KΩ时的V i 和V 0，计算电压放大倍数，并说明负载电阻对放大倍数的影响。
1、2、3题图2.按图接线。
(1)调节电位器R P ，使V C =6.4V 左右。
测量静态工作时的V C 、V B 、V E 以及其它需要的数值，计算静态工作点。
(2)负载电阻取R L =5.1KΩ，输入f=1KHz 的正弦信号, 幅度以保证输出波形不失真为准。
测量V i 和V 0,计算电压放大倍数。
3.按图接线,调节电位器R P ，使V C =6.4V 左右。
负载电阻取R L =5.1KΩ，输入f=1KHz 的正弦信号, 幅度以保证输出波形不失真为准。
测量V i 和V 0。
然后把R C 改成2KΩ，再测量V i 和V 0，分别计算电压放大倍数，并说明R C 对放大倍数的影响。
4. 按图接线。
(1) 调节电位器R P ，使电路静态工作点合适（V E =6V 左右），测量静态工作时的V C 、V B 、V E ；(2)输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。
测量V s 、 V i 和V 0，计算电压放大倍数A V 和A VS ，并写出射极输出器的特点。
4、5、6题图VsVi5. 按图接线。
调节电位器R P ，使电路静态工作点合适（V E =6V 左右），输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。
测量V s 、 V i ，计算输入电阻R i （R S =5.1K ）。
写出射极输出器的特点。
6. 按图接线。
调节电位器R P ，使电路静态工作点合适（V E =6V 左右），输入f=1KHz 的正弦波信号, 幅度以保证输出波形不失真为准。
测量空载时的输出电压V 0 和加负载时的输出电压V L （R L =2.2K ），计算输出电阻R o 。
《模拟电子技术》实验指导书
实验规则为顺利完成实验任务，确保人身、设备安全，培养严谨、踏实、实事求是的科学作风和爱护国家财产的优秀品质，特制定以下实验规则：1. 实验前必须做好充分预习，完成任课教师指定的预习任务，预习要求如下：(1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的理论分析、计算和估算。
(2) 完成实验指导书“预习要求”中的指定内容。
(3) 熟悉实验内容。
(4) 复习实验中所用仪器、仪表的使用方法及使用注意事项。
注意：未完成预习任务者不能进入实验室作实验。
2. 使用仪器、仪表前，必须了解其性能、操作方法及使用注意事项，在使用时要严格遵守操作规程。
3. 实验时接线要认真，连接实验电路电路时关断电源，检查线路时要仔细，确信无误后才能接通电源。
初学者或没有把握时应经指导教师检查后才能接通电源。
4. 实验时要注意观察，若发现有破坏性异常现象（例如：有元器件冒烟、发烫或者有异味等），应立即关断电源，保持现场，报告指导教师。
找出原因，排除故障并经指导教师同意后继续实验。
如果发生事故（例如元器件或设备损坏），要主动填写实验事故报告单，服从指导教师或实验室管理人员对事故的处理决定（包括经济赔偿），并自觉总结经验，吸取教训。
5. 实验过程中应认真记录实验结果（包括实验数据、波形及其它现象）。
所记录的结果必须经指导教师检查后才能拆除线路。
6. 实验过程中要改接线路时，必须先关断电源后才能进行。
7. 实验结束后，必须关断电源，并将仪器、仪表、导线、工具等按要求整理好以后才能离开实验室。
8. 在实验室不得做与实验无关的事情。
进行任课教师指定内容以外的实验，必须经指导教师同意。
9. 遵守纪律，不乱拿其他组的仪器、设备、导线、工具等。
10.保持室内安静、清洁，爱护一切公共财物，不允许在仪器、仪表以及实验桌、凳上乱划乱写。
11.实验后，每个同学必须按要求做出实验报告。
实验报告要求1.实验报告一般包括以下内容：（1）画出实验电路，简述所做实验内容及结果。
模拟电子技术实验指导书(新实验台)
表 1—2
信号电压
实测值
信号电压
实测值
频率计读数 周期(ms) 频率(Hz) 毫伏表读数(V) 峰峰值(V) 有效值(V)
100Hz
1KHz
10KHz
100KHz 用示波器测量两波形间相位关系。
(1) 观察双踪显示波形“交替”与“断续”两种显示方式的特点。 YA、YB 均不加输入信号，扫速开关置扫速较低挡位(如 0.5s/div 挡)和扫速较高挡位(如 5s/div 档)，把“显示方式”开关分别置于“交替”和“断续”位置，观察两条扫描线的显示特点，记录之。1来自模拟电子技术实验指导书
实验一 常用电子仪器的使用
一．实验目的
1．学习电子电路实验中常用的电子仪器：示波器、信号发生器、交流毫伏表、数字频率计等的 主要技术指标、性能及正确使用方法。
2．初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二．实验原理
在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表及数字频率计 等。它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
交流毫伏表
直流稳压电源
+
-
屏蔽线
函数信号 发生器
屏蔽线
被测电路
Ui
Uo
屏蔽线
示波器
图 1—1 1．双踪示波器 双踪示波器原理和使用可见说明书，现着重指出下列几点： 1) 寻找扫描光迹点 在开机半分钟后，如仍找不到光点，可调节亮度旋钮，关下“寻迹”板键，从中判断光点位置然后 适当调节()和水平( )移位旋钮，将光点移到荧光屏的中心位置。
2) 为显示稳定的波形，需注意示波器面板上的下列各控制开关(或旋钮)的位置。 a．“扫描速率”开关(t/div)—它的位置应根据被观察信号的周期来确定。 b．“触发源选择”开关(内、外)—通常选为内触发。 c．“内触发源选择”开关—通常置于常态(推进位置)。此时对单一从 YA 或 YB 输入的信号均能同 步，仅在作双路同时显示时，为比较两个波形的相对位置，才将其置于拉出(拉 YB)位置，此时触发 信号仅取自 YB，故仅对由 YB 输入的信号同步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术基础实验信息科学与工程学院电子信息工程专业1003班吴淑琪二零一二年六月实验一常用仪器的使用 (2)实验二晶体管的测试实验 (6)实验三单管交流放大电路 (15)实验四两级交流放大电路 (23)实验五负反馈放大电路 (26)实验六射极跟随电路 (30)实验七直流差动放大电路 (35)实验八比例求和运算电路 (40)实验九积分与微分电路 (44)实验十非正弦信号的产生与变换 (47)实验十一集成电路RC 正弦波振荡电路 (50)实验十二互补对称功率放大电路 (54)实验十三整流滤波与并联稳压电路 (56)实验十四外差式收音机装配调试综合实验 (60)实验一常用仪器的使用实验目的（1）了解双踪示波器、低频信号发生器、稳压电源、晶体管毫伏表及万用表的原理框图和主要技术指标。
（2）掌握用双踪示波器测量信号的幅度、频率和相位。
（3）掌握晶体管毫伏表的正确使用方法。
（4）掌握万用表的正确使用方法。
实验仪器（1）双踪示波器;（2）低频信号发生器；（3）直流稳压电源；（4）晶体管毫伏表；（5）数字式（或指针式）万用表。
实验原理在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式（或指针式）万用表等。
它们之间的连接方式如图1-1 所示。
图1-1 电子技术实验中测量仪器、仪表连接框图示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等。
低频信号发生器：为电路提供各种频率和幅度的输入信号。
直流稳压电源：为电路提供电源。
晶体管毫伏表：用于测量电路的输入、输出信号的有效值。
数字式（或指针式）万用表：用于测量电路的静态工作点和直流信号的值等。
实验内容及步骤1 .稳压电源的使用接通电源开关，调节电压旋钮使两路电源分别输出 +3 V 和 +12 V ，用数字式（或指针式）万用表 "DCV" 挡测量输出电压的值。
分别使输出为 +20V, ± 15V，重复上面过程。
2 .低频信号发生器与晶体管毫伏表的使用（1）信号发生器输出频率的调节方法按下“频率范围”波段开关，配合面上的“频率调节”旋钮可使信号发生器输出频率在1H Z~2MH Z 的范围改变。
（2）信号发生器输出幅度的调节方法调节仪器“输出衰减”（20dB\40dB）波段开关和“输出调节”电位器，便可在输出端得到所需的电压，其输出0~10V 的范围。
（3）低频信号发生器与毫伏表的使用将信号发生器频率旋钮调至1kH Z,调节“输出调节”旋钮，使输出电压为5V 左右的正弦波，分别置分贝衰减开关于0dB、-20dB、-40dB、-60dB 挡，用毫伏表分别测相应的电压值。
3.示波器的使用(1)使用前的检查与校准a)先将示波器面上各键置于如下位置：“触发方式”位于“内触发”；“DC，GND，AC”开关位于“AC”；“高频，常态，自动”开关位于“自动”位置；然后用同轴电缆将校准信号输出端与CH1 通道的输入端相连接，开启电源屏上显示幅度为1V、周期为1ms 的方波。
调节“亮度”和“聚焦”。
各旋钮使屏幕上观察到的波形细而清晰，调节亮度旋钮于适中位置。
b)交流信号电压幅值的测量使低频信号发生器信号频率为1kHz、信号幅度为5V，适当选择示波器灵敏度选择开关“V/div”的位置，使示波器屏上能观察到完整、稳定的正弦波，则此时上纵向坐标表示每格的电压伏特数，根据被测波形在纵向高度所占格数便可读出电压的数值，将信号发生器的分贝衰减器置于表1-1 中要求的位置并测出其结果记入表中。
表1-1注意：若使用10：1 探头电缆时，应将探头本身的衰减量考虑进去。
(2) 交流信号电压幅值的测量将示波器扫描速率中的“微调”置于校准位置，在预先校正好的条件下，此时扫描速率开关“t/div”的刻度值表示屏幕横向坐标每格所表示的时间值。
根据被测信号波形在横向所占的格数直接读出信号的周期，若要测量频率只需将被测的周期求倒数即为频率值。
按表1-2 所示频率，由信号发生器输出信号，用示波器测出其周期，再计算频率，并将所测结果与已知频率比较。
表1-2除上述方法外，还可用李沙育图来测定信号的频率，其仪器的连线如图1-2（a）所示。
图1-2图形测量频率原理及连接图图中信号发生器（Ⅱ）作为未知频率f y 的信号，从示波器“CH1”输入端输入，信号发生器（Ι）作为已知频率fx 的信号，用电缆从X（外接）插座输入，这时扫描率开关应置于X（外接）挡。
调节信号发生器Ι的频率fx 与f y 之间成一定倍数关系时，屏幕上就能显示李沙育图形，由该图形及fx 的读数即可定出被测信号的频率f y。
(3) 交流信号相位的测量测量两个频率相同信号之间的相位关系时，应使“显示方式”开关置于“交替”或“继续”工作态，然后用内触发方式启动扫描，以测量两个信号间的相位差。
如图1-3 所示，其一个周期占了坐标度8div，因此每1div 相应为45°，从而可求其相位差为：ϕ=t n(div) 45 /div=1.5div 45 /div=67.5°式中，t n 为两个波形在X 轴代表相位ϕ方向的差距。
图1-3 双踪法测量相位差实验报告要求a）认真记录数据并填写相应表格；b）分析测量结果与理论的误差，讨论其产生原因；c）回答思考题。
思考题a) 使用示波器时若要达到如下要求应调节哪些旋钮和开关？i. 波形清晰，亮度中；ii. 波形稳定；iii. 移动波形位置；iv. 改变波形的显示个数；v. 改变波形的高度；vi. 同时观察两路波形；b) 用示波器测量信号的频率与幅值时，如何保证测量精度？c) 示波器触发源分为“内部”、“外部”，其作用是什么？如何正确使用？d) 双踪示波器的“继续”和“交替”工作方式之间的差别是什么？e) 晶体管毫伏表能否测量20Hz 以下的正弦信号，在使用时应注意什么？实验二晶体管的测试实验实验目的1、了解晶体管图示仪的基本工作原理，掌握用图示仪测量晶体二极管、稳压管、晶体三极管的特性和主要参数的方法；2、掌握用万用表判断二极管、三极管的电极和性能的方法。
实验仪器1、DF4822 型晶体管图示仪2、数字式（或指针式）万用表预习要求1、阅读DF4822 型晶体管图示仪使用说明。
2、熟悉晶体管特性及测量原理。
3、列出测量数据表格和注意事项。
实验原理1、晶体管图示仪的基本工作原理晶体管图示仪主要由基极阶梯信号发生器、集电极扫描信号发生器、示波器、测试转换开关等组成。
如图2-1 所示。
图2-1 图示仪基本组成方框图示波器部分：由X 轴放大器、Y 轴放大器和示波管组成。
工作原理与普通示波器相同。
集电极扫描信号发生器：用于产生集电极扫描信号。
它直接采用市电经全波整流后产生，如图2-2(a)所示的半波正弦电压，以此作为被测管集电极扫描电压，其极性大小可以通过外部转换开关来改变。
（a）电极峰值电压（b）基极阶梯电流图2-2 集电极峰值电压和基极阶梯电流基极阶梯信号发生器：用来产生阶梯信号，为被测管基极提供如图2-2(b)所示的基极阶梯信号（基极电流或基极源电压）。
由图可见，阶梯信号的跳变时间与集电极扫描电压的周期是一一对应的，其大小、极性可通过外部转换开关来改变，根据测试的要求以及所要显示的特性曲线簇确定。
如测晶体管的输出特性时，X 轴为U CE 轴，所以水平偏转板上加与U CE 成正比的集电极扫描电压；Y 轴为I C 轴，所以垂直偏转板上加与I C 成正比的电压，同时以I B 为参变量，为此在基极上加相应的阶梯电流I B，在屏幕上显示如图2-3 所示的输出特性曲线簇。
图2-3 晶体管输出特性将图2-2 与图2-3 比较可看出：在每个集电极电压的扫描周期内，电子束在屏幕上完成正程与逆程各一次。
由于扫描电压的上升与下降是一样的，故正程与逆程重合，特性曲线族的各条曲线不是同时出现的，但由于荧光屏的余辉作用和人眼的视觉残留效应，只要扫描频率足够高，就会感觉到显示的各条曲线是同时存在的，改变阶梯信号的级数，可以显示不同根数的特性曲线簇。
2、DF4822 型晶体管图示仪使用说明：（1）阶梯调零旋钮：当测试三极管输出特性曲线时，若发现第一级曲线与零基线的距离不正常时，调节此旋钮可使其正常。
（2）：用于选定基极电路的偏转值。
（3）峰值电压调节旋钮：用于改变所加的测量电压的大小，在0~50V、0~500V 可调，在每次测试时先旋至最小值，然后逐渐增大；每次测试完毕，应回旋至最小值。
（4）交替（AC）显示选择开关：用来显示器件（如二极管）的正反向特性曲线。
（5）功耗电阻开关：选择不同的功耗电阻可以设定输出特性曲线的斜率。
（6）电容平衡和辅助电平平衡调节旋钮：在小电流测量时此旋钮可改变输出特性曲线的显示特性；即用来减小容性电流，提高测量精度。
（7）显示作用开关：用于调整显示的基准点。
┴即输出接地，表示输入为零的基准点。
校正：输入一恒定的信号，达到校正的目的。
注意，正常测试时，上述两按键不能按下。
3、晶体管图示仪使用前的调整①、开启电源，预热3 分钟。
②、示波管部分：调整X 轴位移、Y 轴位移等旋钮，使荧光屏上光迹清晰可见。
③、检查X 轴、Y 轴直流是否平衡。
④、检查X 轴、Y 轴的灵敏度是否正常。
⑤、检查阶梯波是否正常。
4、使用DF4822 型晶体管图示仪注意事项①使用前应检查仪器有关旋钮位置。
测试选择开关置于“关”，峰值电压旋钮调至零，然后才能插上被测晶体管进行测试。
②根据被测晶体管的类型和接法（E 极接地或B 极接地），选择开关位置。
③根据需要测试的曲线，选择相应的开关和合适的量程。
④在每次测试完成后，应将“峰值电压调节旋钮”调至最小处。
5、DF4822 型晶体管图示仪的应用(1) 晶体二极管的测试二级管的种类很多，按用途可分为整流管、开关管、检波管及稳压二极管等。
不论哪种二极管，只要能在屏幕上显示出伏安特性曲线，就不难测出其各种参数。
若要显示图2-4 所示的伏安特性曲线，可以采用“交替（AC）”扫描方式同时获得正反相特性曲线，也可以使X 轴的扫描电压由正扫到负。
分别测二极管的正向和反向的伏安特性曲线。
①二极管正向伏安特性曲线的测试调整图示仪“X、Y”轴位移，使坐标原点为屏幕左下角位置，调“峰值电压”旋钮于零电压，将被测二极管按图2-5(a)的位置接在图示仪测试台“C”、“E”两端，面板各旋钮开关位置为：“峰值电压范围”为0～50V，“集电极扫描电压极性”为正(+)，“功耗电阻”为适中，“X 轴集电极电压”为0.1V/div，“Y 轴集电极电流”为1mA/div。
从零开始逐渐加大峰值电压，在屏幕上可得图2-5(b)所示的二极管正向伏安特性曲线。
