电牵引采煤机牵引机构存在问题及改进办法

各传动部件传递的转矩与电机的功率P、电机的转速n电机、牵引传动箱的传动比有关，所以外牵引的模数由电机功率和结构设计确定。因外牵引特别在过弯道、仰采、俯采、爬坡时受力比较复杂，所以在设计中齿轮应有足够的强度。根据齿轮的受力选择材料，外牵引的材料应选用Cr、Ni合金钢，通过热处理达到齿轮表面具有高的硬度，心部要有好的韧性，即耐磨能承受冲击载荷。外牵引的传动比不宜大，一方面是受结构尺寸限制，另一方面从寿命计算考虑。选择齿数时，应保证齿轮不发生根切，以免影响弯曲强度。对于高机面的采煤机中间的过轮因受交变载荷，应选择较多的齿数，来延长其使用寿命。外牵引的齿轮尽量采用正变位，提高齿面的接触强度和齿根的弯曲强度。
关键词：电牵引采煤机；牵引机构；存在问题；改进办法
1、前言
随着煤炭需求的高速递增，综采设备逐步向机械化、自动化、智能化的方向迈进。采煤机由机械牵引、液压牵引发展到电牵引。随着采煤机牵引速度的提高，技术先进、工作可靠、维护管理简单的电牵引采煤机成为主流。若使综采工作面向无人全自动化方向迈进，受力最大、最易损的外牵引的可靠性设计，是提高采煤机开机率的关键。
（2）无链牵引的缺点。一是对工作面刮板输送机的弯曲和起伏条件要求很严，对矿区地质条件变化的适应性相对较差。二是使机道宽度增大，要求提高支架的控顶能力。因其机械传动结构较为复杂，调速和保护性能较差，目前机械牵引采煤机已经基本淘汰。液压传动是使用液压泵和液压马达组成的容积调速系统以驵动牵引机构。现在，国内大部分采煤机还是液压牵引。而电牵引是由单独的牵引电动机经齿轮传动驵动牵引机构的，按其牵引电动机的型式分为直流电牵引和交流电牵引。电牵引采煤机是目前我国采煤机发展的方向和必然趋势。
壳体可用铸钢件或焊接件，铸钢件整体性能好，但铸件易出现缩孔、缩松、裂纹等铸造缺陷，虽耐磨，但受冲击后易断裂。采用焊接结构韧性好、耐冲击，但需要完善的焊接工艺，提高焊缝的质量，减少箱体的变形。在设计中外牵引和牵引传动部需联接成一个整体，才能抵抗销等定位形式，用高强度螺栓螺母、防松螺母、液压螺母紧固。根据设计计算和实际经验，对壳体进行有限元分析，找到薄弱环节，进行结构强化。

采煤机牵引部传动系统动态可靠性分析_周笛

（ 2）
煤机系统各失效模式间的相关性与系统动态响应与动态可靠性之间的联系。本文以采煤机牵引部为研构建重载变速工况下的系统传动模型，分析究对象，了系统的振动位移等响应，基于系统动态响应结果，考虑运动参数、结构参数与材料参数的随机性，构建并计算了系统的动态可靠性，分析了系统的首次运转与动态运转的可靠性变化。
1
采煤机牵引部传动系统动力学模型
图2 Fig. 2 行星轮与内齿圈时变啮合刚度
采煤机 MG300 /700－WD 牵引部与行走部包括两级直齿轮平行轴传动系统、两级 NGW 型行星齿轮传动系统和一级行走轮齿轮传动系统（齿轮 5 与齿轮 6 ）。图 1 为牵引部模型，其中，第 1 级行星轮系含有 3 个行星轮，传动比为 6. 64 ；第 2 级行星轮系含有 4 个行星轮，传动比为 5. 25 。根据 3 自由度齿轮集中质量模型，建立图 1 所示多级齿轮传动系统与行星齿轮传动系统的动力学方［9－12 ］：程
Abstract： Considering the timevarying mesh stiffness and nonlinear backlash of gear， the lump mass method of three degreeoffreedom gear was adopted to establish overall model， including the traction unit and walking unit of shearer． The vibration responses and contact stress of traction unit were investigated in the conditions of variable speed and heavy load． The kinematic parameters， structure parameters and material parameters were taken into consideration as random factors in the tractive transmission system． The probability density function and cumulative distribution function were obtained in accordance with saddlepoint approximation method for the system ’ s performance function． Based on order statistic theory， dynamic reliability was calculated to evaluate the tractive transmission system under repeated load．Ｒesearch results show that the average dynamic contact stress increases and its standard deviation decreases with the increase of operation time． In the process of dynamic motion， the tractive transmission system is comparatively secured at the first time． The system reliability decreases rapidly in the earlier stage and declines tardily in the later stage． Key words： dynamic reliability； saddlepoint approximation method； order statistic； traction unit of shearer 牵引部是采煤机整个系统驱动与承载的主要环节，主要由多级平行轴齿轮系与多级行星齿轮系共同组成。系统自身存在着时变刚度与非线性侧隙等因素，并且重负载与变转速的工作特点都影响牵引部的

采煤机行走轮与大齿轮连接结构分析

采煤机行走轮与大齿轮连接结构分析杨鹏【摘要】为进一步科学、合理地设计采煤机牵引部的行走机构,介绍采煤机行走轮与大齿轮的3种主要连接结构,并分别从连接强度以及加工时长、加工成本等方面对这3种连接结构进行了分析,最终得出以下结论:强度方面,渐开线花键的连接方式相对来说连接较为紧密,连接强度较大;加工时长方面,销子的连接方式较为便利,加工所耗费的时间较短;加工成本方面,销子式的连接方式较易实现,而且拆装方面表现优良,成本相对来说较好.【期刊名称】《机电工程技术》【年(卷),期】2018(047)012【总页数】3页(P91-93)【关键词】行走机构;连接强度;加工周期;加工成本;拆装便利性【作者】杨鹏【作者单位】西山煤电(集团)白家庄矿业有限责任公司,山西太原 030022【正文语种】中文【中图分类】TD420 引言滚筒式的电力采煤机主要由牵引部分、动力系统以及截割系统，还有其他的附属部分组成，设备的主要功能是负责煤矿开采的割煤以及装煤环节，它是煤矿开采工作过程中的重要大型设备。

设备的牵引部分可以说是设备的主要组成部分，它的主要功能是牵引采煤机的往复行走工作，主要由行走机构以及动力驱动装置两部分组成。

其中，行走轮与大齿轮之间通过不同的连接方式进行连接，这种连接方式主要有3种，分别是：渐开线花键、销子以及牙嵌套。

在行走轮机构构成中，3种连接方式同时存在，并且其中的轴承使用数量以及套筒的使用，当然还有其他的标准件在数量以及结构方面完全相同；上述3种连接方式本质上有很大的区别，在使用过程中不能简单地进行替换，所以在大齿轮以及行走轮之间的连接紧固过程中，不能轻易的将两个组成部分进行互换，但是两轮的齿形参数相同；在外形尺寸方面，行走轮的构成都表现的完全相同，所以可以进行互换使用。

笔者正是对大齿轮以及行走轮的3种不同的连接方式进行分析研究[1]。

1 连接结构简介采煤机行走轮和大齿轮的3种连接结构如下：（1）渐开线形式的花键连接形成的行走轮构件。

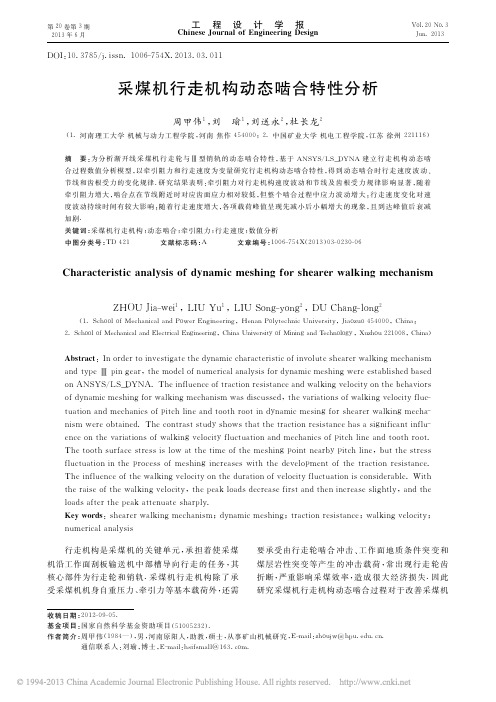

采煤机行走机构动态啮合特性分析_周甲伟

收稿日期：２０１２０９０５．－－）基金项目：国家自然科学基金资助项目（５１００５２３２．，：作者简介：周甲伟（男，河南原阳人，助教，硕士，从事矿山机械研究，１９８４—）Ｅ－ｍａｉｌｚｈｏｕｗ＠ｈｕ．ｅｄｕ．ｃｎ．ｊｐ：通信联系人：刘瑜，博士，Ｅ－ｍａｉｌｈｓｉｆｓｍａｌｌ６３．ｃｏｍ．＠１
：ＡｂｓｔｒａｃｔＩｎｏｒｄｅｒｔｏｉｎｖｅｓｔｉａｔｅｔｈｅｄｎａｍｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃｏｆｉｎｖｏｌｕｔｅｓｈｅａｒｅｒｗａｌｋｉｎｍｅｃｈａｎｉｓｍｇｙｇ，ｔｅⅢ ｐｉｎｅａｒｔｈｅｍｏｄｅｌｏｆｎｕｍｅｒｉｃａｌａｎａｌｓｉｓｆｏｒｄｎａｍｉｃｍｅｓｈｉｎｗｅｒｅｅｓｔａｂｌｉｓｈｅｄｂａｓｅｄａｎｄｙｐｇｙｙｇ／＿ｏｎＡＮＳＹＳＬＳＤＹＮＡ．Ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｔｒａｃｔｉｏｎｒｅｓｉｓｔａｎｃｅａｎｄｗａｌｋｉｎｖｅｌｏｃｉｔｏｎｔｈｅｂｅｈａｖｉｏｒｓｇｙ，ｏｆｄｎａｍｉｃｍｅｓｈｉｎｆｏｒｗａｌｋｉｎｍｅｃｈａｎｉｓｍｗａｓｄｉｓｃｕｓｓｅｄｔｈｅｖａｒｉａｔｉｏｎｓｏｆｗａｌｋｉｎｖｅｌｏｃｉｔｆｌｕｃ－ｙｇｇｇｙｔｕａｔｉｏｎａｎｄｍｅｃｈａｎｉｃｓｏｆｉｔｃｈｌｉｎｅａｎｄｔｏｏｔｈｒｏｏｔｉｎｄｎａｍｉｃｍｅｓｉｎｆｏｒｓｈｅａｒｅｒｗａｌｋｉｎｍｅｃｈａ－ｐｙｇｇｎｉｓｍｗｅｒｅｏｂｔａｉｎｅｄ．Ｔｈｅｃｏｎｔｒａｓｔｓｔｕｄｓｈｏｗｓｔｈａｔｔｈｅｔｒａｃｔｉｏｎｒｅｓｉｓｔａｎｃｅｈａｓａｓｉｎｉｆｉｃａｎｔｉｎｆｌｕ－ｙｇｅｎｃｅｏｎｔｈｅｖａｒｉａｔｉｏｎｓｏｆｗａｌｋｉｎｖｅｌｏｃｉｔｆｌｕｃｔｕａｔｉｏｎａｎｄｍｅｃｈａｎｉｃｓｏｆｌｉｎｅａｎｄｔｏｏｔｈｒｏｏｔ．ｉｔｃｈｇｙｐ，Ｔｈｅｔｏｏｔｈｓｕｒｆａｃｅｓｔｒｅｓｓｉｓｌｏｗａｔｔｈｅｔｉｍｅｏｆｔｈｅｍｅｓｈｉｎｏｉｎｔｎｅａｒｂｉｔｃｈｌｉｎｅｂｕｔｔｈｅｓｔｒｅｓｓｇｙｐｐｆｌｕｃｔｕａｔｉｏｎｉｎｔｈｅｒｏｃｅｓｓｏｆｍｅｓｈｉｎｉｎｃｒｅａｓｅｓｗｉｔｈｔｈｅｄｅｖｅｌｏｍｅｎｔｏｆｔｈｅｔｒａｃｔｉｏｎｒｅｓｉｓｔａｎｃｅ．ｐｇｐＴｈｅｉｎｆｌｕｅｎｃｅｏｆｔｈｅｗａｌｋｉｎｖｅｌｏｃｉｔｏｎｔｈｅｄｕｒａｔｉｏｎｏｆｖｅｌｏｃｉｔｆｌｕｃｔｕａｔｉｏｎｉｓｃｏｎｓｉｄｅｒａｂｌｅ．Ｗｉｔｈｇｙｙ，，ｔｈｅｒａｉｓｅｏｆｔｈｅｗａｌｋｉｎｖｅｌｏｃｉｔｈｅｌｏａｄｓｄｅｃｒｅａｓｅｆｉｒｓｔａｎｄｔｈｅｎｉｎｃｒｅａｓｅｓｌｉｈｔｌｎｄｔｈｅｅａｋｇｙｔｐｇｙａａｆｔｅｒｔｈｅａｔｔｅｎｕａｔｅｓｈａｒｌ．ｅａｋｌｏａｄｓｐｐｙ：；；；；Ｋｅｗｏｒｄｓｓｈｅａｒｅｒｗａｌｋｉｎｍｅｃｈａｎｉｓｍｄｎａｍｉｃｍｅｓｈｉｎｔｒａｃｔｉｏｎｒｅｓｉｓｔａｎｃｅｗａｌｋｉｎｖｅｌｏｃｉｔｇｙｇｇｙｙｎｕｍｅｒｉｃａｌａｎａｌｓｉｓｙ承担着使采煤行走机构是采煤机的关键单元，机沿工作面刮板输送机中部槽导向行走的任务，其采煤机行走机构除了承核心部件为行走轮和销轨．受采煤机机身自重压力、牵引力等基本载荷外，还需

采煤机牵引部维护

牵引部是采煤机的重要组成部件，它不但负担采煤机工作时的移动和非工作时的调动，而且牵引速度的大小直接影响工作机构的效率和质量，并对整机的生产能力和工作性能产生很大影响。

牵引部由传动装置和牵引机构两大部分组成。

传动装置的重要功能是进行能量转换，即将电动机的电能转换成传动主链轮或驱动轮的机械能。

牵引机构是协助采煤机沿工作面行走的装置。

（一）采煤机牵引受力分析【牵引受力分析】牵引中受到阻力：1.截割阻力Z ；2.行走过程中的摩擦阻力f;3.采煤机沿倾斜面的下滑力N ；4.采煤机牵引主动力F ；【技术运用】采煤机在工作过程中所受到的集中阻力，受工作条件变化。

而采煤机牵引主动力是一定的；如何保证采煤机适应工作条件的变化，达到既不过载也不欠载的要求，目前普遍采用调整煤机牵引速度的大小以适应采煤机截割阻力的变化。

fNFZ（二）采煤机牵引机构滚筒式采煤机的牵引部主要由牵引机构和传动装置两部分组成。

1.链牵引机构使用特点：1.锚链牵引机构强度低，提高牵引力困难，难以满足截割需求；2.采煤机在牵引过程中，跳链现象频繁，伤安全隐患较大；3.牵引锚链强度低，牵引力变化大，易生产断链和采煤机下滑现象。

1——主动链轮2——导向链轮3——牵引链4——紧链装置（二）采煤机牵引机构2.无链牵引机构滚轮-齿轨型牵引机构齿轮-销轨型牵引机构链轮-链轨型牵引机构复合齿轮齿条型（二）采煤机牵引机构无链牵引的特点1）优点：（1）采煤机移动平稳，振动小，降低了故障率，使用寿命长。

（2）可采用多级牵引，使牵引力提高到400～600kN，实现在大倾角（最大达54°）条件工作(有可靠的制动器)。

（3）实现工作面多台采煤机同时工作，提高了产量。

（4）消除了断链事故，增大了安全性。

2）缺点：（1）对输送机的弯曲和起伏不平要求高；（2）输送机的弯曲段较长，对煤层地质条件变化的适应性差；（3）无链牵引机构增加了机道宽度，加大了支架的控顶距离。

（三）采煤机牵引部传动装置牵引部传动装置分类（三）采煤机牵引部传动装置1.液压传动装置低速液压马达装置中速液压马达装置高速液压马达装置使用特点传动方式：电动机—液压油泵—液压马达—齿轮减速器—牵引链轮优点：传动平稳、工作可靠、操作方便（2000年以前普遍采用）缺点：传动效率低、产品成本高、维护工作量大；2.电牵引传动装置使用特点工作方式：电气控制装置—电动机—齿轮减速器—牵引链轮优点：传动效率高、重量轻、维护方便、易实现自动化控制；缺点：技术含量高、管理严格（当今使用发展的方向）电控变频箱左行走部右行走部（三）采煤机牵引部传动装置3.电牵引调速原理第三节直流电动机的机械特性一、单相串励电动机的反转与串励式直流电动机的原理一样，只要改变电动机的励磁绕组或者电枢绕组的接线,就可以改变单相串励电动机的旋转方向。

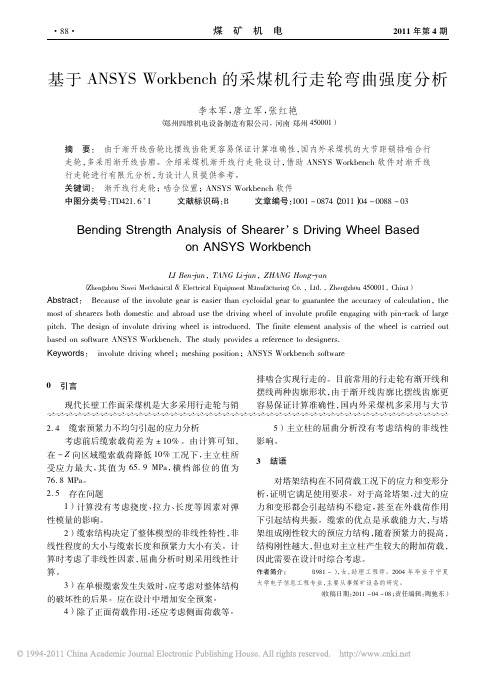

基于ANSYSWorkbench的采煤机行走轮弯曲强度分析

LI Ben-jun，TANG Li-jun，ZHANG Hong-yan
（ Zhengzhou Siwei Mechanical ＆ Electrical Equipment Manufacturing Co．，Ltd．，Zhengzhou 450001，China）
Abstract： Because of the involute gear is easier than cycloidal gear to guarantee the accuracy of calculation，the most of shearers both domestic and abroad use the driving wheel of involute profile engaging with pin-rack of large pitch． The design of involute driving wheel is introduced． The finite element analysis of the wheel is carried out based on software ANSYS Workbench． The study provides a reference to designers． Keywords： involute driving wheel； meshing position； ANSYS Workbench software
KFβ ·KFα / （ b·m）
（ 2）
式中： Ft———圆周力；
YFa ———齿形系数； YSa ———应力修正系数； Yε ———重合度系数； Yβ ———螺旋角系数； K A ———使用系数； K V ———动载荷系数； K Fβ ———齿向载荷分布系数； K Fα ———齿间载荷分布系数； b———齿宽； m———法向模数。计算应力相关系数取值见表 1。

采煤机行走轮失效机理分析及改进

采煤机行走轮失效机理分析及改进0 引言电牵引采煤机的行走轮是行走装置的执行机构。

采煤机井下工作环境恶劣，且行走时行走轮受冲击载荷的作用。

这就要求采煤机行走轮不仅要有较高的弯曲强度，而且有较好的耐磨性。

若行走轮发生故障将影响采煤机的开机时间，因此，行走轮失效机理进行的分析对提高采煤机工作效率有实际意义。

1 宏观检验西安煤机公司向宁煤集团梅花井煤矿提供的MG650/1630-WD 采煤机在井下采煤过程中双联齿轨轮过早磨损磨坏，和销排啮合的齿轨轮轮齿工作面严重磨损，齿顶全部磨掉，而和驱动轮啮合的齿轮轮齿几乎没有磨损。

报告显示采煤机齿轨轮材料为18Cr2Ni4WA，将其成分列于。

结合采煤机工作环境分析知：齿轨轮的主要磨损形式为磨粒磨损。

齿轨轮处于无润滑干摩擦状态，且齿轨轮轮齿与销轴之间有煤粒、粉尘等污染物形成磨粒磨损。

主要表现为表层剥落、磨损及脱落，而且有齿尖断裂现象，以上现象表明齿轨轮渗碳层的耐磨性和强度不足。

2 微观检验2.1 渗碳层深度齿端面渗碳层深度为3.1mm，有效硬化层深度为1.7~1.8mm。

2.2 金相组织经解剖检验，表面金相组织为回火马氏体加断续网状碳化物（如图1、2、3），芯部金相组织为回火马氏体(图4)；未发现有其他冶金缺陷。

3 硬度检验端面硬度为59~62HRC，芯部硬度为44~45HRC，渗碳层硬度分布列于。

4 结果分析1）从可知，18Cr2Ni4WA 钢合金元素总含量大于5%，属于高合金渗碳钢。

18Cr2Ni4WA 渗碳冷却后，渗碳层中存在大量残余奥氏体，影响了钢的淬透性，同时由于合金元素含量较高，使C 曲线右移（Ni、Mn、W 都能增加过冷奥氏体的稳定性，从而使C 曲线右移），淬火临界冷却速度越小，钢的淬透性就越好，空淬也能得到马氏体和贝氏体，因而硬度较高[1]。

但实践表面：零件的渗碳层硬度为58~62HRC，芯部硬度为30~36HRC 时具有良好的综合性能[3]。

硬度检验结果显示该齿轨轮端面硬度为59~62HRC，芯部硬度为44~45HRC。

采煤机行走轮使用过程中结构性能分析

forum i .追坛越®采煤机行走轮使用过程中结构性能分析□李洪帅山西潞安集团潞宁孟家窑煤业有限公司随着国家对煤矿的大量开采，采煤机作为煤矿开采的重要设备，已被广泛应用到了煤矿中。

而煤矿企业为保障较高的生产效率，其公司的采煤机经常处于超长时间和超负荷作业状态，加上井下环境的恶劣性，导致采煤机中的行走轮结构经常磨损严重、断裂等失效故障，严重影响着采煤机的生产效率和井下作业安全。

因此，有必要对采煤机行走轮在使用过程中的结构变化情况开展分析研究。

本文结合采煤机行走轮在使用过程中出现的各类故障失效问题，采用PROE 软件，建立了行走轮的三维模型和仿真模型，开展了采煤机行走轮的应力、位移变形分析，由此找到了行走轮工作过程中的变形规律，并对行走轮进行了结构优化改进分析。

该研究对提高行走轮的结构性能、保证采煤机的正常工作效率具有重要意义。

1采煤机行走轮主要失效类型釆煤机的结构主要由截割装置、行走机构及辅助机构等部件组成，而行走轮作为采煤机的重要组成部分，其在运行过程中，经常出现磨损严重、断裂等故障问题，影响着采煤机的正常运行。

1.1行走轮磨损失效故障采煤机长时间在井下作业过程中，由于不同区域的煤层的硬度不同，导致行走轮在工作过程中会受到不同大小的外界作用力，致使行走轮与销齿之间出现了不正常的啮合接触磨损，增加了两者之间的啮合摩擦；同时，作业过程中，会产生大量的煤尘，长时间会在行走轮与销齿之间进行聚集，由此导致行走轮与销齿之间的磨损更加严重；另外，不同厂家的行走轮材料及加工工艺不同，这也是导图2采煤机行走轮断裂失效图致行走轮出现不同程度磨损的原因，行走轮磨损实物图如图1所示。

因此，减小行走轮的磨损失效程度，是保证采煤机正常作业，降低煤矿事故的关键。

1.2行走轮断裂失效故障采煤机行走轮在使用过程中，需输出较大的驱动力, 行走轮与销排之间则会发生较大的冲击碰撞现象，较大的冲击力则会导致行走轮发生断裂失效；同时，齿轮工作过程中受力不均匀且未对关键部分进行结构保护，过大作用力同样导致齿轮一侧发生折断失效；另外，由于开釆煤层倾斜角度较大，所需开采功率明显增加，导致齿轮所受侧向力增加，齿轮与销排之间的磨损加剧而发生齿轮折断失效。

MG80BW型采煤机中行走轮的结构强度分析

forward, which can im prove the running speed Itcan increase the service life ofenterprises.
Key words: coal m ine 曰 shearer 曰 walking wheel 曰 structural strength 曰 finite elem entm ethod
6结论
在采煤机运行过程中袁企业专职人员需不定时的对行走轮进行维护保养袁保证其啮合处的清洁性及润滑性袁保证行走轮与销排之间具有较高的啮合效果袁以此提高行走轮的使用寿命及采煤机的煤矿开采效率遥而采用科学尧有效尧快速的有限元分析方法袁对采煤机行走轮使用中的结构变形规律进行分析研究袁已成为当前最为经济可靠的研究方法遥为此袁利用有限元分析方法袁以 M G 80BW 型采煤机中行走轮为研究对象袁对其结构在不同工况条件下的结构强度进行了分析研究袁得出了行走轮的齿顶部位为薄弱部位袁找到了其结构的应力及位移变化规律袁提出了行走轮优化改进的措施袁这为提高进一步提升行走轮的结构性能及使用寿命起到重要指导作用遥
4冤将行走轮齿顶处的过渡圆弧进行适当加大袁保证齿顶部位受到外界作用力时能更好的将作用力
2021 年第 4 期
煤矿现代化
第 30 卷
进行受力分解遥 5冤在行走轮齿顶四周的应力集中区别袁设计不
影响其结构性能的 2 m m 较小圆孔袁可有效将齿顶处受到的最大应力转移至圆孔处袁有效缓解行走轮上的应力集中现象遥
题袁主要是对其齿根及底部进行了固定约束袁其他部
位为自由接触状态袁行走轮网格划分图如图 3 和图 4
所示遥由此袁完成了行走轮单一轮齿的结构强度分析

Q160行走轮架的强度接触分析

- 1 -Q160行走轮架的强度接触分析摘要：对于大吨位的铸造桥式起重机，行走轮架作为其受力的主要支撑点，因此要求力学性能是很高的，本文采用有限元计算方法对其进行了静强度和接触分析，静强度主要分析了行走轮架的整体的受力分布，接触分析着重分析了轴孔的受力情况，并根据有限元力学理论，讨论提出了有限元分析问题时需注意的问题，以及进行安全系数考虑时焊缝的处理办法。

关键词：行走轮架；有限元；接触分析1．引言Q160是株洲天桥起重机股份有限公司的产品编号，是150/50t 的铸造桥式起重机，主要用于浇铸冶金的桥吊，使用较繁忙，且经常吊运重物。

行走轮架是桥式起重机主要支撑和行走部分，因此它相当于桥式起重机的脚和腿，对其受力分析计算要求严格。

行走轮架结构主要有两部分组成，即平衡臂和轮架，由于平衡臂和轮架的应力集中部位主要在轴孔处，我们需对轴和孔进行接触分析计算。

在人类研究自然界的三大科学研究方法（理论分析、科学实验、科学计算）中，对于大多数新型领域，由于科学理论和科学实验的局限性，科学计算成为一种最重要的研究手段。

在大多数工程研究领域，有限元方法是进行科学计算的极为重要的方法之一，也是目前工程运用最广泛的方法，它不但可以很方便分析结构的受力情况，也可以进行方案的对比和选择，以及应力集中的消除和优化等提供强有力的理论依据，是目前进行技术研发的主要方法之一。

2．实体模型的建立考虑到此平衡臂结构相对简单，零部件不是很多，计算量也并不很大，因此在建模过程中为了更能精确的反应事实，我们尽量建立起完整的模型。

由于行走轮架有两部分组成，为了将问题更清楚更精确，我们将其分成两部分进行分析，即平衡臂和轮架，其三维模型结构图分别如图1和2所示。

- 2 -图1 平衡臂三维实体模型图图2 轮架三维实体模型图平衡臂的技术参数有，上下盖板为16mm ，腹板为50mm ，梁高为506mm ，中间轴孔直径为240mm ，外侧有10mm 厚的加强板，两端处轴孔直径为160mm ，内外侧各有10mm 的加强板，质量为2.5t ，体积为0.32m 3。
