管道的屈曲分析
可以求得
EI
4
K0 D 1
2
D
Pcr
2
Ku D 1
1 D
EIK0
D
1
2 D
• 失稳时，轴向位移与横向位移相比只是一个二 阶小数，可忽略不计。
4 EI
K0D Pcr 2 EIK0D
适用于直线管道（或曲率半 径1000D的弯曲管道）。
土壤的压缩抗力系数K0
弯曲屈曲 U形屈曲 双凹屈曲 变平化屈曲
屈曲分析的内容
轴向屈曲 地下埋设管道
屈 曲
上浮屈曲
局部屈曲
地下埋设管道 海底埋设管道
机械作用 外压
屈曲传播
4-1 地下管道的轴向稳定性
• 在嵌固段，管道所受到的最大轴向力为：
P pD ET A
2t
• 管道轴向稳定性的验算条件
P nPcr
n——安全系数，可取n=0.6~0.75。
• 压扁深度大于管道直径8%时，影响管道的爆破 强度；
• 压扁处容易在疲劳载荷下产生裂纹。
压扁分析的Wierzbicki（维兹比基）模式
• 忽略了环向弯曲和轴向拉伸的塑性相互作用； • 忽略了弹塑性变形的相互作用； • 忽略了应变硬化； • 假定冲击载荷作用于垂直于管道的平面内。
塑性铰
压扁处的位移
2 210 103 (1 0.32 )
6
3
273
4.90MPa
4-5 海底管道的屈曲传播
• 局部屈曲 • 屈曲传播 • 止屈措施
1、局部屈曲
• 对管子局部屈曲可定义为：管子截面扁平化或翘 曲折皱超过规定的限度。
• 实际管子存在残余的椭圆度，而且还可能产生显 著的塑性变形。因此，管道的失稳的临界外压是 材料屈服极限的函数。
管罐结构设计复习
管道部分第一章地下管道一、概述埋地管道的敷设程序①开挖管沟②管段组焊③试压检验④管沟回填二、管道载荷及受力分析1、载荷分类永久载荷、可变载荷、偶然载荷2、薄壁环向应力和轴向应力=2??????=4??3、厚壁管道的应力分析从图中的应力分布曲线可看出，内压引起厚壁圆筒的径向应力和环向应力沿壁厚均是变化的，且两向应力的最大值均在内壁面处，而轴向应力在横截面上则为一个常数三、许用应力与壁厚设计1、管道许用应力计算公式[σ]=K φ??K ——强度设计系数Ф——焊缝系数?——钢管的最低屈服强度2、管道壁厚设计输油管道直管段壁厚设计公式输气管道直管段壁厚设计公式t——温度折减系数注:实际使用壁厚需要加上腐蚀余量3、管材选择目前用于长输管道的钢管主要有无缝钢管和焊缝钢管两种。
(焊缝钢管是发展的主要趋势)焊缝钢管主要有直缝埋弧焊钢管和螺旋缝埋弧焊钢管两大类型:直缝埋弧焊钢管与螺旋缝埋弧焊钢管相比具有焊缝短、成型精度高、残余应力小、错边量小等特点,但受力状况不如螺旋缝埋弧焊钢管好四、地下管道轴向应力与变形1、轴向应力-热应力热应力：与A、L无关，仅与管材、温度、约束条件相关。
2、环向应力的泊松效应注：注意正负号（受拉为正，受压为负）3、埋地管道不同约束情况下的应力分析三种不同的热变形：嵌固段、过渡段、自由段过渡段管道单位长度上的摩擦阻力：平衡条件：fl=???∵∴即出/入土段伸缩变形量为同样长度管段自由伸缩量的一半。
注：自由段长度较短，产生的热变形量可以由垫片等一些设施吸收，而过渡段较长，产生的热变形量则需要固定支墩来吸收。
五、固定支墩的设计计算1、作用和位置把过渡段长度缩减为0的措施。
2、固定支墩的受力平衡推力P与摩擦力f（土壤对支墩抗力T）平衡。
注：上式用于支墩和土壤无相对滑移的情况支墩抗滑移校核条件：T>KΦP3、土压力种类：注：上式用于支墩和土壤有相对滑移的情况4、支墩的倾覆校核5、地耐压校核支墩前边缘对地基的压力最大，以表示，后边缘压力最小，以???表示校核条件：六、管道弯曲应力1、简单弯曲情况下的管道弯曲应力计算（嵌固）管壁外层纤维引起的轴向拉力：2、存在相对位移时的弯曲应力计算如果管道曲率很大（>125），那么???=4??，这时弯曲管道由于内压和温差引起的轴向应力恰好与直线管道相同。

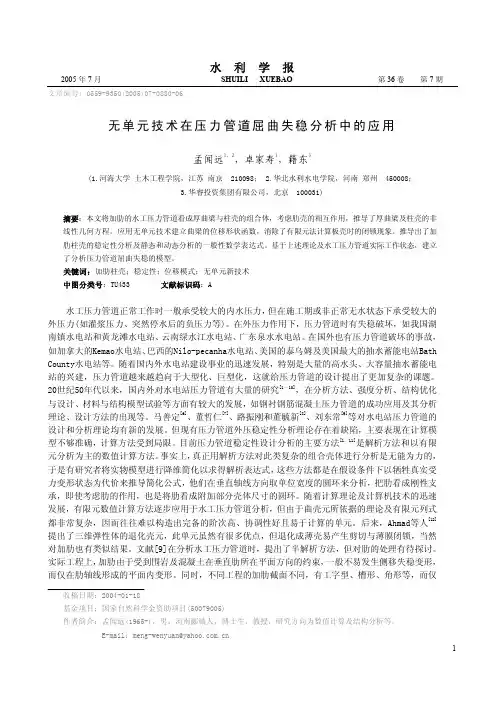

无单元技术在压力管道屈曲失稳分析中的应用
