SMT技术相关知识简介
SMT技术相关知识简介
一.SMT技术简介
表面贴装技术(Surfacd MounTIng Technolegy简称SMT)是新一代电子组装技术,它将传统的电子元器件压缩成为体积只有几十分之一的器件,从而实现了电子产品组装的高密度、高可靠、小型化、低成本，以及生产的自动化。
这种小型化的元器件称为：SMY器件(或称SMC、片式器件)。
将元件装配到印刷(或其它基板)上的工艺方法称为SMT工艺。
相关的组装设备则称为SMT设备。
目前，先进的电子产品，特别是在计算机及通讯类电子产品，已普遍采用SMT技术。
国际上SMD器件产量逐年上升，而传统器件产量逐年下降，因此随着进间的推移，SMT 技术将越来越普及。
或者说：SMT就是表面组装技术(Surface Mounted Technology的缩写)，是目前电子组装行业里最流行的一种技术和工艺。
二.SMT有何特点
组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
可靠性高、抗振能力强。
焊点缺陷率低。
高频特性好。
减少了电磁和射频干扰。
易于实现自动化，提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
三.为什么要用SMT
电子产品追求小型化，以前使用的穿孔插件元件已无法缩小；
电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件；
产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力；
电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用；
电子科技革命势在必行，追逐国际潮流。

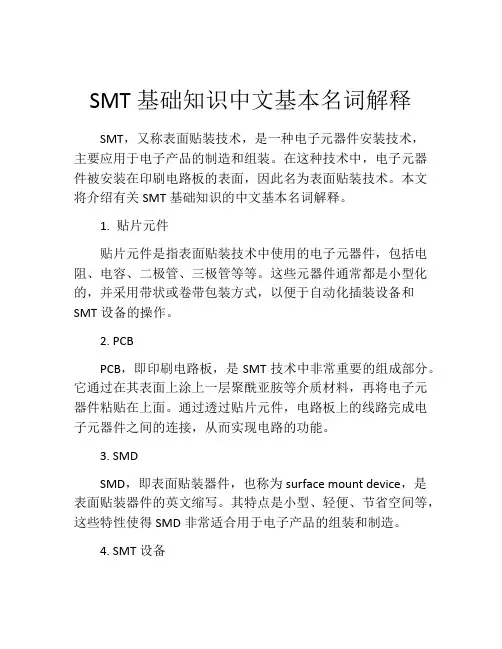

SMT基础知识中文基本名词解释
SMT基础知识中文基本名词解释SMT，又称表面贴装技术，是一种电子元器件安装技术，主要应用于电子产品的制造和组装。
在这种技术中，电子元器件被安装在印刷电路板的表面，因此名为表面贴装技术。
本文将介绍有关SMT基础知识的中文基本名词解释。
1. 贴片元件贴片元件是指表面贴装技术中使用的电子元器件，包括电阻、电容、二极管、三极管等等。
这些元器件通常都是小型化的，并采用带状或卷带包装方式，以便于自动化插装设备和SMT设备的操作。
2. PCBPCB，即印刷电路板，是SMT技术中非常重要的组成部分。
它通过在其表面上涂上一层聚酰亚胺等介质材料，再将电子元器件粘贴在上面。
通过透过贴片元件，电路板上的线路完成电子元器件之间的连接，从而实现电路的功能。
3. SMDSMD，即表面贴装器件，也称为surface mount device，是表面贴装器件的英文缩写。
其特点是小型、轻便、节省空间等，这些特性使得SMD非常适合用于电子产品的组装和制造。
4. SMT设备SMT设备是用于表面贴装技术的自动化设备。
其中包括多种设备，如贴片机、烘箱、印刷设备、检测和维修设备等。
这些设备用于处理各种规模的生产，大幅提高了生产效率。
5. 贴片机贴片机是SMT设备中最关键的一种设备。
它是用于将小型电子元器件自动地粘贴和焊接到印刷电路板上的设备。
根据不同的固定方式，贴片机可分为吸嘴贴片机和直接底部贴片机。
6. 贴片工艺贴片工艺是指表面贴装技术的工艺过程，包括料站设备、贴片机设备、烘箱设备、检测设备等一系列工艺流程，以及每个流程的具体操作规范。
正确的工艺方法和操作规范可以提高电路生产的质量和提高生产效率。
7. 焊接工艺焊接工艺是SMT技术中非常重要的组成部分。
它指的是将电子元器件与印刷电路板上的线路连接起来，以便于电子元器件之间进行通讯或者数据传输。
焊接工艺通常分为各种类型，包括波峰焊接、热气流焊接、红外焊接等。
8. 焊点焊点是指表面贴装技术中电子元器件与印刷电路板上的线路相连的部分。
SMT基础知识学习
机遇
随着5G、物联网、人工智能等新兴技术的快速发展，SMT行业将迎来新的发展 机遇。同时，随着绿色环保意识的提高，SMT行业将迎来更多的市场机会。
THANKS FOR WATCHING
感谢您的观看
绿色SMT的发展趋势
环保材料
随着环保意识的提高，SMT行业将更加注重使用 环保材料，减少对环境的污染。
节能减排
SMT企业将积极采取节能减排措施，降低生产过 程中的能耗和排放，实现绿色生产。
循环经济
SMT行业将推动循环经济的发展，通过废弃物回 收和再利用，减少资源浪费。
SMT行业面临的挑战与机遇
挑战
焊片
焊片是一种金属片，用于 将电子元件焊接到电路板 上，通常与焊膏配合使用。
粘胶剂和其它辅助材料
粘胶剂
粘胶剂是用于固定电子元 件在电路板上的粘合剂， 具有高粘性、耐温等特点。
清洗剂
清洗剂是用于清除焊接过 程中产生的残留物和污垢 的化学物质。
防护涂料
防护涂料是用于保护电路 板和电子元件不受环境影 响和机械损伤的涂料。
回流焊接
使用回流炉将贴装好的PCB板 加热，使焊膏熔化并完成焊接
。
检测与返修
使用检测设备对焊接好的PCB 板进行检测，对不合格的焊点
进行返修。
SMT制程中的缺陷及原因分析
焊球
由于焊膏量不足、印刷不均匀或元件 贴装位置偏差等原因导致焊接时出现 焊球。
空洞
由于焊膏量过多、印刷过厚或回流温 度不够等原因导致焊接时出现空洞。
RoHS指令
01
限制使用某些有害物质指令，限制在电子电气设备中使用某些
smt学习知识点总结
smt学习知识点总结随着信息技术的发展，越来越多的企业和组织开始关注SMT（Surface Mount Technology）技术，这一先进的制造技术在电子产品制造领域具有广泛的应用。
作为一项复杂的技术，SMT需要掌握一定的知识和技能才能运用到实际生产中。
本文将对SMT技术的相关知识点进行总结，希望对初学者和相关领域的人士有所帮助。
一、SMT工艺的基本概念1. SMT的定义SMT是一种在PCB（Printed Circuit Board，印刷电路板）上进行电子元件表面安装的技术。
与传统的插件组装技术相比，SMT可以更好地提高电路板的集成度、可靠性和性能。
SMT技术的出现极大地推动了电子产品制造工艺的进步，被广泛应用于手机、电视、电脑等各种现代电子产品中。
2. SMT的优势SMT相对于传统的插件组装技术有诸多优势，包括PCB空间利用率高、生产效率高、成本低、可靠性高等。
另外，SMT还可以实现自动化生产，大大减少了人力资源的消耗，提高了生产效率。
3. SMT工艺的发展SMT技术自上世纪80年代开始应用于电子产品制造领域，经过几十年的发展，目前已经形成了一套完整的SMT工艺流程和相关标准。
随着电子产品的不断升级换代，SMT工艺也在不断地演进和完善。
二、SMT工艺的关键环节1. 印刷印刷是SMT工艺的第一步，主要是通过印刷机将焊膏印在PCB上，以确保焊膏的均匀分布和精准定位。
印刷的质量直接影响着后续工序的质量和生产效率。
2. 贴片贴片是SMT工艺的核心环节，主要完成组件的自动精确定位和粘贴。
贴片机能够根据电路板上的元件位置信息，自动识别、抓取和贴装元件。
在这一环节需要注意的是组件的吸附力、位置精度和贴合质量。
3. 回流焊回流焊是SMT工艺中最关键的环节之一，主要是通过加热回流炉使焊膏和元件焊盘熔化并形成可靠的焊接。
回流焊质量直接决定了焊接质量和可靠性。
4. 检测检测是SMT工艺中不可或缺的环节，主要包括AOI（Automated Optical Inspection，自动光学检测）、AXI（Automated X-ray Inspection，自动X光检测）等检测方式。

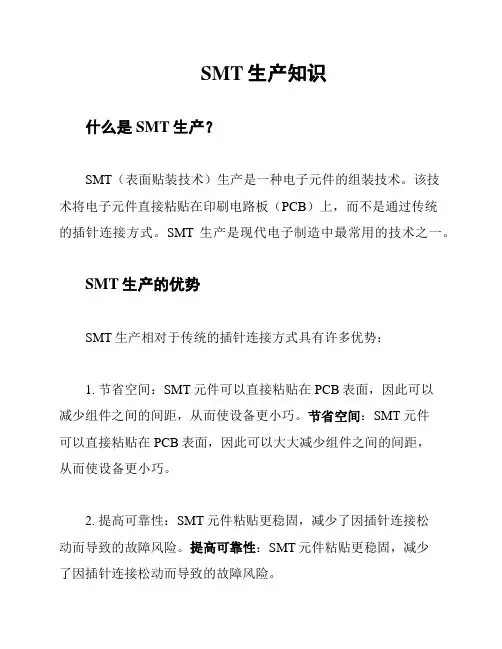

SMT生产知识
SMT生产知识什么是SMT生产？SMT（表面贴装技术）生产是一种电子元件的组装技术。
该技术将电子元件直接粘贴在印刷电路板（PCB）上，而不是通过传统的插针连接方式。
SMT生产是现代电子制造中最常用的技术之一。
SMT生产的优势SMT生产相对于传统的插针连接方式具有许多优势：1. 节省空间：SMT元件可以直接粘贴在PCB表面，因此可以减少组件之间的间距，从而使设备更小巧。
节省空间：SMT元件可以直接粘贴在PCB表面，因此可以大大减少组件之间的间距，从而使设备更小巧。
2. 提高可靠性：SMT元件粘贴更稳固，减少了因插针连接松动而导致的故障风险。
提高可靠性：SMT元件粘贴更稳固，减少了因插针连接松动而导致的故障风险。
3. 增加生产效率：SMT生产使用自动化机器设备，能够在短时间内完成大量的元件粘贴，提高了生产效率。
增加生产效率：SMT生产使用自动化机器设备，能够在短时间内完成大量的元件粘贴，提高了生产效率。
4. 降低成本：由于SMT生产的自动化程度较高，减少了人为因素的干扰，降低了生产成本。
降低成本：由于SMT生产的自动化程度较高，减少了人为因素的干扰，降低了生产成本。
SMT生产要注意的问题尽管SMT生产具有许多优势，但也有一些需要注意的问题：1. 元件小型化：由于SMT元件体积小，加工过程需要更高的精度和准确性。
元件小型化：由于SMT元件体积小，加工过程需要更高的精度和准确性。
2. 热量散发：由于SMT元件密集放置，而且它们往往需要高速运行，因此会产生较大的热量。
需要合理安排散热设计，以避免设备过热。
热量散发：由于SMT元件密集放置，而且它们往往需要高速运行，因此会产生较大的热量。
需要合理安排散热设计，以避免设备过热。
3. 焊接质量：SMT焊接是一个复杂的工艺，焊接质量对于设备的性能至关重要。
需要确保焊接的合适温度、时间和焊接剂的使用。
焊接质量：SMT焊接是一个复杂的工艺，焊接质量对于设备的性能至关重要。

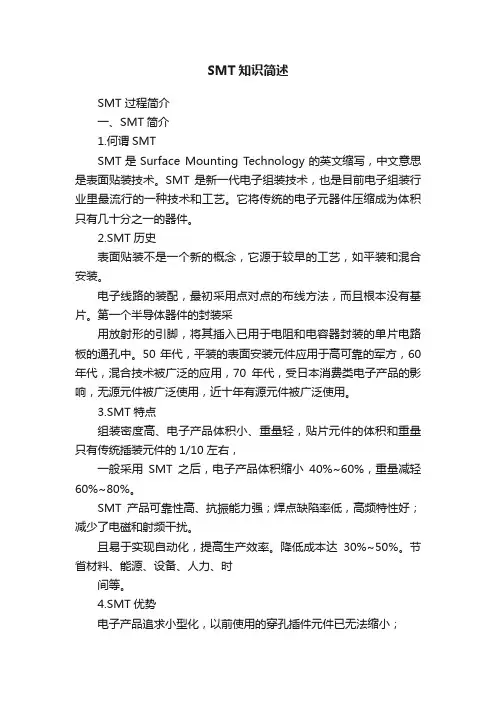

SMT知识简述
SMT知识简述SMT 过程简介一、SMT简介1.何谓SMTSMT是Surface Mounting Technology的英文缩写，中文意思是表面贴装技术。
SMT 是新一代电子组装技术，也是目前电子组装行业里最流行的一种技术和工艺。
它将传统的电子元器件压缩成为体积只有几十分之一的器件。
2.SMT历史表面贴装不是一个新的概念，它源于较早的工艺，如平装和混合安装。
电子线路的装配，最初采用点对点的布线方法，而且根本没有基片。
第一个半导体器件的封装采用放射形的引脚，将其插入已用于电阻和电容器封装的单片电路板的通孔中。
50年代，平装的表面安装元件应用于高可靠的军方，60年代，混合技术被广泛的应用，70年代，受日本消费类电子产品的影响，无源元件被广泛使用，近十年有源元件被广泛使用。
3.SMT特点组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
SMT产品可靠性高、抗振能力强；焊点缺陷率低，高频特性好；减少了电磁和射频干扰。
且易于实现自动化，提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
4.SMT优势电子产品追求小型化，以前使用的穿孔插件元件已无法缩小；电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件；产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力；电子科技革命势在必行：电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用等，都使追逐国际潮流的SMT工艺尽显优势。
5.SMT流程以某司A-Line为例：送板机=>Screen Printer（MPM：UP2000）=>Chip Mount（FUJI：CP-743E；Panasonic：MVⅡF ）=>IC Mount（Panasonic：MPAVⅡB）=>Work Station=>Reflow （BTU：Paragon98）=>AOI（SONY：BFZ-Ⅲ）=>翻板机=>送板机=>Screen Printer（MPM：UP2000）=>Chip Mount（FUJI：CP-743E；Panasonic：MVⅡF ）=>IC Mount（Panasonic：MPAVⅡB；PHLIPS：ACM Micro）=>WorkStation=>Reflow（BTU：Paragon98）=> AOI（SONY：BFZ-Ⅲ）=>目检=>ICT=>FCT二、零件简介1.表面贴装元件具备的条件表面贴装零件需具备以下条件：元件的形状适合于自动化表面贴装；尺寸，形状在标准化后具有互换性；有良好的尺寸精度；适应于流水或非流水作业；有一定的机械强度；可承受有机溶液的洗涤；可执行零散包装又适应编带包装；具有电性能以及机械性能的互换性；耐焊接热应符合相应的规定。
SMT基础知识大全
SMT基础知识大全目录一、SMT概述与发展趋势 (2)1. SMT定义及重要性 (3)2. SMT发展历程 (4)3. 当前SMT技术发展趋势 (5)二、SMT基本原理与工艺 (6)1. SMT工艺简介 (8)2. 表面贴装技术原理 (9)3. 工艺流程及主要步骤 (10)三、SMT元器件与材料 (11)1. 电阻、电容、电感等无源元件 (12)2. 晶体管、二极管等半导体器件 (13)3. 连接材料及辅助材料 (13)4. 电路板基材及表面处理工艺 (14)四、SMT设备与工艺参数设置 (16)1. SMT设备类型及功能介绍 (18)（1）贴片机 (19)（2）印刷机 (20)（3）检查设备及其他辅助设备 (21)2. 设备参数设置与调整原则 (23)（1）贴片机参数设置要点 (24)（2）印刷机参数设置要点 (25)五、SMT工艺中的常见问题及解决方案 (26)1. 焊接缺陷分析与处理措施 (27)（1）焊接不良原因及表现 (28)（2）焊接缺陷解决方案与预防措施 (29)2. 元器件位置偏移与校正方法 (30)一、SMT概述与发展趋势SMT（SurfaceMount Technology，表面贴装技术）作为电子组装行业的重要支柱，其发展历程与电子行业的进步息息相关。
自20世纪60年代诞生以来，SMT技术凭借其高效、节能、环保等优势，逐渐取代了传统的插件焊接方式，成为现代电子制造的主流工艺。
在SMT的发展过程中，其工艺流程不断优化，设备性能不断提升。
从最初的手动贴片到现在的自动化贴片机，从单纯的元器件插装到集成度极高的芯片级封装，SMT技术的进步不仅提高了电子产品的生产效率，也降低了生产成本，使得电子产品得以更加轻薄短小、高性能低功耗。
随着物联网、大数据、人工智能等技术的快速发展，SMT技术也在不断升级和创新。
高精度印刷技术、高速度贴片技术、高密度集成技术等的应用，使得电子产品的组装更加精密、高效；而智能化、柔性化生产线的建立，更是实现了生产过程的自动化、信息化和智能化，大大提升了整个电子行业的竞争力。
50条SMT工艺技术
50条SMT工艺技术一、什么是表面组装技术？英文称之为“Surface Mount Technology ”简称SMT，它是将表面贴装元件贴，焊到印制是电路板焊盘上涂布焊锡膏，再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上，通过加热印制电路板直至焊锡膏熔化，冷却后便实现了元器件与印制电路之间的连接.二、表面组装技术的优点：1）组装密度高，采用SMT相对来说，可使电子产品体积缩小60%，重量减轻75%2）可靠性膏，一般不良焊点率小于百万分之十，比通孔元件波峰焊接技术低一个数量级.3）高频特性好4）降低成本5）便于自动化生产.三、表面组装技术的缺点：1)元器件上的标称数值看不清，维修工作困难2)维修调换器件困难，并需专用工具3）元器件与印刷板之间热膨胀系数（CTE）一致性差。
随着专用携手拆装设备及新型的低膨胀系数印制板的出现，它们已不再成为阻碍SMT深入发展的障碍.四、表面组装工艺流程：SMT工艺有两类最基本的工艺流程，一类为锡膏回流焊工艺，另一类是贴片—波峰焊工艺.在实际生产中，应根据所用元器件和生产装备的类型以及产品的需求选择不同的工艺流程，现将基本的工艺流程图示如下：1)锡膏—回流焊工艺，该工艺流程的特点是简单，快捷，有利于产品体积的减小.2)贴片-波峰焊工艺，该工艺流程的特点是利用双面板空间，电子产品的体积可以进一步减小，且仍使用通孔元件，价格低廉，但设备要求增多，波峰焊过程中缺陷较多，难以实现高密度组装。
3)混合安装，该工艺流程特点是充分利用PCB板双面空间，是实现安装面积最小化的方法之一，并仍保留通孔元件价低的特点.4)双面均采用锡膏—回流焊工艺，该工艺流程的特点能充分利用PCB 空间，并实现安装面积最小化，工艺控制复杂，要求严格，常用于密集型或超小型电产品，移动电话是典型产品之一。
我们知道，在新型材料方面，焊膏和胶水都是触变性质流体，它们引起的缺陷占SMT总缺陷的60%，训练掌握这些材料知识才能保证SMT质量.SMT还涉及多种装联工艺，如印刷工艺，点胶工艺，贴放工艺,固化工艺，只要其中任一环节工艺参数漂移，就会导致不良品产生，SMT工艺人员必须具有丰富的工艺知识，随时监视工艺状况，预测发展动向。
SMT基础知识介绍
制作：东云
SMT基础知识简介
课程目录
一. SMT技术简介与特点 二. SMT生产线流程介绍 三. SMT生产线各工站作业简介 四. SMT的部门组织构架以及工作执掌
一. SMT技术简介与特点
1. SMT技术简介
SMT是英文Surface Mount Technology的缩写，
一. SMT技术简介与特点
2.SMT技术的优点:
1>零件组装密度高------一般来说,采用SMT可使电 子产品体积缩小40%~60%,重量减轻60%~85%. 2>可靠性高------SMT元件小而轻,抗震能力强.
3>高频特性好------SMT元件贴装牢固,通常为无引 脚或短引脚零件,降低了寄生电感和寄生电容的影 响,提高了电路的高频特性.
三. SMT生产线各工站作业简介
第五站:泛用机贴片作业 该工站的主要作业内容是,在PCB上装贴体积较大 形状不规则的材料(包含异型材料).例如包括BGA在内的各 种封装的IC,各锺连接器等.置放零件的速度为 2~10秒/颗不等. 泛用机的生产作业过程相对比较复杂.在将零件置 放到PCB上之前,先要对零件进行光学影像处理,检查零件 外型是否与数据库数据相符.对于特别重要零件,还要做光 学影像校正后才做零件摆放,就是用摄像头检视零件脚与
4>便于自动化生产------减少人力作业.稳定产品质量. 节省材料,缩短生产周期等.
一. SMT技术简介与特点
3.SMT技术的缺点:
1>生产设备投入成本较高------一条SMT生产线机 器设备的购买成本非常高.日常的设备维修成本也 是一比不小的开支.再加上设备的更新换代越来越
快.这些都是一家企业进入SMT行业的门槛.
SMT基础知识
刀柄 刮刀 弯曲变形
OK
缺损
镀金脱落
SMT
锡膏印刷工程
★金属制的薄板（厚度：0.1mm～0.15mm），安装在印刷机上，通过 钢网上的孔把锡膏定量、定位地进印刷到PCB焊盘上。 ★钢网表面不能有变形、凹凸，钢网凹凸不平会影响锡膏印刷量的稳定性。 ★生产结束后钢网也要彻底清洁干净，不能有锡膏残留。
钢网
SMT车间中常用的辅助设备 车间中常图2 图1 图1为干燥柜的基本结构，图2当中显示的值为干燥柜内部的湿度 从烘烤箱当中烘烤出来的产品，如果不能在规定的时间内投入到生产线当中 去，为了避免产品在一般环境下吸收水分，对于那些只能够烘烤一次的部品， 放到干燥柜中保存是非常有必要的。有些元件虽然能够重复进行烘烤，但是这 样浪费时间，影响生产线的生产，因此，干燥柜就是保存烘烤箱干燥后未投入 生产线的部品，通常干燥柜干燥条件：20％RH以下。
把贴装好元件的PCB放到回流炉传送链条上，传送带把PCB传送到预加热区进行预热，接着到本加热区， 在本加热区，锡膏被熔融进行焊接，焊接后经过回流炉出口处的风扇进行冷却，然后进行焊锡外观检查。 固态 无铅 有铅 217℃ 183℃ 固态、液态共存 220℃ 185℃ 液态
SMT
回流炉工程
２４５℃ ２２５℃ １８０℃ １５０℃
识别照明
锡膏 焊盘 FPC 照相机 1、画像处理照相机对元件进行识别， 如元件缺损、变形则不进行贴装。 2、对元件的粘吸状态进行识别，如状 态不正则进行修正。 状态OK的元件被贴装 到印有锡膏的焊盘上
SMT
贴片工程
★贴片机：把元件贴装到PCB上的设备。 ★所有元件的贴装都在贴片机上进行，所以为了防止错贴装，贴片机的 用料管理就尤为重要。 ★通过编程，每个元件在PCB上的贴装位置都给一个坐标，贴片机就根据 坐标把元件贴装到PCB上。 ★元件贴装发生偏移时，可通过更改贴装坐标来修正贴装位置。 贴片机
SMT知识简介(doc 10页)
SMT知识简介(doc 10页)第一章 SMT 介绍SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制板上钻插装孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
具体的说，表面组装技术就是一定的工具将表面组装元器件引脚对准预先涂覆了了粘剂接剂和焊膏的焊盘图形上，把表面组装组件贴装元器件贴装到未钻安装孔的PCB表面上，然后经过波峰焊或再流焊使表面组装元器件和电路之间建立可靠的机械和电气连接。
一、SMT的特点：1. 组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2. 可靠性高、抗振能力强。
焊点缺陷率低。
3. 高频特性好。
减少了电磁和射频干扰。
4. 易于实现自动化,提高生产效率。
5. 降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
二、为什么要用表面贴装技术(SMT)？1. 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小。
的元器件多) 丝印锡浆贴装SMT元器件回流焊接检查包装丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
所用设备为丝印机（丝网印刷机）,位于SMT生产线的最前端。
点胶：它是将胶水滴到PCB的的固定位置上,其主要作用是将元器件固定到PCB板上。
所用设备为点胶机,位于SMT生产线的最前端或检测设备的后面。
贴装：其作用是将表面组装元器件准确安装到PCB的固定位置上。
所用设备为贴片机,位于SMT生产线中丝印机的后面。
固化：其作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起。
所用设备为固化炉,位于SMT生产线中贴片机的后面。
回流焊接：其作用是将焊膏溶化,使表面组装元器件与PCB板牢固粘接在一起。
