LCD液晶屏测试程序
/////LCD12864液晶屏测试程序(已通过)//////
////////液晶屏型号：HJ12864M-1//////////
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
//8bit数据接入IO口
#define Part P0 //P0接8位数据线
//控制数据端
sbit LCD_RS=P2^5; //定义12864液晶RS端,寄存器选择信号 H:数据寄存器 L:指令寄存器
sbit LCD_RW=P2^6; //定义12864液晶RW端,读/写信号 H:读 L:写
sbit LCD_EN=P2^7; //定义12864液晶LCDEN端, 片选信号下降沿触发,锁存数据
sbit LCD_PSB=P3^2; //定义12864液晶PSB端, H:并行 L:串行
sbit LCD_RST=P3^4; //定义12864液晶RST端, H:不复位 L:复位
uchar code dis1[]={"床前明月光"};
uchar code dis2[]={"疑是地上霜"};
uchar code dis3[]={"举头望明月"};
uchar code dis4[]={"低头思故乡"};
//毫秒延时函数
void delay(uint xms)
{
uint i,j;
for(j=0;i<xms;j++)
for(i=0;i<110;i++);
}
//LCD忙检测函数
bit lcd_busy()
{
bit result;
LCD_RS=0;
LCD_RW=1;
LCD_EN= 1;
result=(bit)(Part & 0x80);
LCD_EN=0;
return result;
}
//液晶写命令函数
void lcd_write_cmd(uchar com) {
while(lcd_busy());
LCD_RS=0; //选择指令寄存器
LCD_RW=0; //写
LCD_EN=0;
Part=com; //指令值赋给P0口 delay(5);
LCD_EN=1;
delay(5);
LCD_EN=0;
}
//液晶写一个字符数据函数
void lcd_write_dat(uchar date) {
while(lcd_busy());
LCD_RS=1; //选择数据寄存器
LCD_RW=0; //写
LCD_EN=0;
P0=date; //数据值赋给P0口
delay(5);
LCD_EN=1;
delay(5);
LCD_EN=0;
}
//液晶写一个字符串函数
void lcd_write_string(uchar *str) {
while(*str!='\0') //未结束
{
lcd_write_dat(*str++);
delay(5);
}
}
//液晶显示位置函数
void lcd_pos(uchar x,uchar y) //从第X行的第Y位置开始显示{
uchar pos;
if(x==1) //第一行
{ x=0x80;}
else if(x==2) //第二行
{ x=0x90;}
else if(x==3) //第三行
{ x=0x88;}
else if(x==4) //第四行
{ x=0x98;}
pos=x+y-1; //首地址为0X80
lcd_write_cmd(pos);
}
//液晶初始化函数
void lcd_init()
{
LCD_PSB=1; //并行方式
LCD_RST=1; //不复位
lcd_write_cmd(0x30);
delay(5);
lcd_write_cmd(0x0c); //开显示，不显示光标
delay(5);
lcd_write_cmd(0x06); //写一个字符后地址指针自动加1 delay(5);
lcd_write_cmd(0x01); //清屏
delay(5);
}
//主函数函数
void main()
{
// uchar i;
lcd_init();
while(1)
{
lcd_pos(1,1);
// lcd_write_string(dis1);
lcd_write_string("床前明月光");
delay(5);
lcd_pos(2,1);
// lcd_write_string(dis2);
lcd_write_string("疑是地上霜");
delay(5);
lcd_pos(3,1);
// lcd_write_string(dis3);
lcd_write_string("举头望明月");
delay(5);
lcd_pos(4,1);
// lcd_write_string(dis4);
lcd_write_string("低头思故乡");
delay(500);
}
}。
第四章硬件检测工具-4.6LCD显示器测试工具
§4-6 LCD测试工具
一、熟悉LCD测试工具─DisplayX 1、双击运行程序DisplayX.exe
2、启动DisplayX窗口
3、熟悉DisplayX的功能菜单
（1）常规完全测试：可运行所有常规功能测试
（2）常规单项测试：可进行交错、纯色、色彩、 会聚、几何形状、呼吸效应、256级灰度、灰度、 对比度的测试
（3）图片测试：可通过浏览图片，对LCD 进行色彩的真现还原度进行测试。
（4）延迟时间测试：主要用于测试LCD显示器的响 应时间。
（5）选项：在此下拉菜单下提供
测试图片的路径。
二、对LCD亮点、暗点、坏点进行测试
1、什么叫LCD的亮点、暗点、坏点？
由于液晶面板在生产过程中，气泡或尘埃进入子 像素内，导致光线直接通过彩色滤片显示色彩， 此时如果在全黑屏幕的状态下会出现R、G、B的 亮点（俗称“灰点”，可能是由于气泡造成的）， 而“暗点”（俗称“黑点”可能是由于尘埃造成 的）会在全白屏幕下出现非单纯的R、G、B 的色 点，无论屏幕显示何种颜色，暗点始终是黑的不 发光。而“坏点”则是当屏幕为黑色，它会显示 白色，反之显示黑色。当切换至R、G、B 三原色 状态时，它则只显示成白色或黑色，这说明该像 素己损坏。因此要选择色纯测试。
第四章硬件测试工具
LCD测试工具
漳州一职校 张盘峰
学习重点
学会使用LCD测试工具─DisplayX。 LCD测试的必要性 使用CRT显示器是无需测试的，但LCD 显示器由于存在有亮点、暗点、坏点等问题。 所以LCD显示器的显得十分重要。 DisplayX是一款专业的LCD测试工具， 要测试LCD显示器的亮点、暗点、坏点等问 题，使用DisplayX几乎是不二的选择。
2、测试方法
显示屏实验报告
一、实验目的1. 了解显示屏的基本原理和结构；2. 掌握显示屏的性能测试方法；3. 分析不同类型显示屏的优缺点；4. 提高对显示屏技术的认识。
二、实验器材1. 显示屏实验箱；2. 电源；3. 数据采集器；4. 测试软件；5. 计算器。
三、实验原理显示屏是一种将电子信号转换为图像的设备，广泛应用于计算机、手机、电视等领域。
根据显示原理，显示屏主要分为以下几种类型：1. 液晶显示屏（LCD）；2. 有机发光二极管显示屏（OLED）；3. 等离子显示屏（PDP）；4. 激光投影显示屏。
本实验主要针对液晶显示屏（LCD）和有机发光二极管显示屏（OLED）进行性能测试。
四、实验步骤1. 连接实验箱，打开电源；2. 启动测试软件，设置测试参数；3. 进行亮度和对比度测试；4. 进行色彩准确性测试；5. 进行响应时间测试；6. 进行视角测试；7. 分析实验数据，得出结论。
五、实验数据及分析1. 亮度和对比度测试实验结果显示，LCD显示屏的亮度为200cd/m²，对比度为1000:1；OLED显示屏的亮度为500cd/m²，对比度为10000:1。
由此可见，OLED显示屏的亮度和对比度均优于LCD显示屏。
2. 色彩准确性测试通过色彩准确性测试，我们发现LCD显示屏的色准值为ΔE=3.5，OLED显示屏的色准值为ΔE=2.0。
说明OLED显示屏的色彩还原度更高。
3. 响应时间测试在响应时间测试中，LCD显示屏的响应时间为5ms，OLED显示屏的响应时间为1ms。
这表明OLED显示屏具有更快的响应速度。
4. 视角测试视角测试结果显示，LCD显示屏的水平视角为160°，垂直视角为140°；OLED显示屏的水平视角为160°，垂直视角为170°。
OLED显示屏的视角略优于LCD显示屏。
六、实验结论1. OLED显示屏在亮度和对比度方面优于LCD显示屏；2. OLED显示屏的色彩还原度更高；3. OLED显示屏具有更快的响应速度；4. OLED显示屏的视角略优于LCD显示屏。
1602液晶测试程序.c
1602液晶测试程序.c/******************************************************************************** * 文件名：main.c* 描述：1602液晶与按键* 版本号：v1.0.0* 备注：* 1602液晶显示按键输入的数值******************************************************************************* */#include <reg52.h>#define LCD1602_DB P0sbit LCD1602_RS = P1^0;sbit LCD1602_RW = P1^1;sbit LCD1602_E = P1^5;void InitLcd1602();void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str);extern void ys();void main(){unsigned char str[] = "zuan zhu";InitLcd1602();LcdShowStr(0, 0, str);LcdShowStr(8, 0,":");LcdShowStr(0, 1, "youwen");LcdShowStr(8, 1,":");while (1);}/* 等待液晶准备好*/void LcdWaitReady(){unsigned char sta;LCD1602_DB = 0xFF;LCD1602_RS = 0;LCD1602_RW = 1;do {LCD1602_E = 1;sta = LCD1602_DB; //读取状态字LCD1602_E = 0;} while (sta & 0x80); //bit7等于1表示液晶正忙，重复检测直到其等于0为止}/* 向LCD1602液晶写入一字节命令，cmd-待写入命令值*/void LcdWriteCmd(unsigned char cmd){LcdWaitReady();LCD1602_RS = 0;LCD1602_RW = 0;LCD1602_DB = cmd;LCD1602_E = 1;LCD1602_E = 0;}/* 向LCD1602液晶写入一字节数据，dat-待写入数据值*/void LcdWriteDat(unsigned char dat){LcdWaitReady();LCD1602_RS = 1;LCD1602_RW = 0;LCD1602_DB = dat;LCD1602_E = 1;LCD1602_E = 0;}/* 设置显示RAM起始地址，亦即光标位置，(x,y)-对应屏幕上的字符坐标*/ void LcdSetCursor(unsigned char x, unsigned char y){unsigned char addr;if (y == 0) //由输入的屏幕坐标计算显示RAM的地址addr = 0x00 + x; //第一行字符地址从0x00起始elseaddr = 0x40 + x; //第二行字符地址从0x40起始LcdWriteCmd(addr | 0x80); //设置RAM地址}/* 在液晶上显示字符串，(x,y)-对应屏幕上的起始坐标，str-字符串指针*/void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str){LcdSetCursor(x, y); //设置起始地址while (*str != '\0') //连续写入字符串数据，直到检测到结束符{LcdWriteDat(*str++); //先取str指向的数据，然后str自加1 }}/* 初始化1602液晶*/void InitLcd1602(){LcdWriteCmd(0x38); //16*2显示，5*7点阵，8位数据接口LcdWriteCmd(0x0C); //显示器开，光标关闭LcdWriteCmd(0x06); //文字不动，地址自动+1LcdWriteCmd(0x01); //清屏}。
LCD液晶屏测试程序
液晶屏测试程序/////LCD12864(已通过)/////// ////////液晶屏型号：HJ12864M-1/////////#include <reg52.h>uchar unsigned char #define uint unsigned int #define 口数据接入IO//8bit 8位数据线//P0#define Part P0 接 //控制数据端指令寄 H:数据寄存器 L:12864sbit LCD_RS=P2^5; //定义液晶RS端,寄存器选择信号存器 L:写读定义12864液晶RW端,/写信号 H:读; sbit LCD_RW=P2^6// 锁存数据LCDEN液晶端, 片选信号下降沿触发,//sbitLCD_EN=P2^7; 定义12864 端, H:并行 L:串行液晶; sbit LCD_PSB=P3^2//定义12864PSB 复位 L:RST//; 定义12864液晶端, H:不复位4sbitLCD_RST=P3^}; uchar code dis1[]={床前明月光}; 疑是地上霜uchar code dis2[]={};举头望明月uchar code dis3[]={}; uchar code dis4[]={低头思故乡//毫秒延时函数 xms) delay(uintvoid{i,j;uint;i<xms;j++) 0for(j=;i++); ;i<1100for(i=}忙检测函数//LCD bit lcd_busy(){bit result;; LCD_RS=0; LCD_RW=1;1 LCD_EN=);0x80 result=(bit)(Part &; 0 LCD_EN= result; return}液晶写命令函数// lcd_write_cmd(uchar com) void{(lcd_busy());while选择指令寄存器0 LCD_RS=; // ; LCD_RW=0//写;LCD_EN=0 Part=com; //指令值赋给口P0); 5delay(; LCD_EN=1);5 delay(; LCD_EN=0}//液晶写一个字符数据函数 lcd_write_dat(uchar date) void{(lcd_busy());while// LCD_RS=1; 选择数据寄存器 LCD_RW=0; //写;LCD_EN=0 P0=date; P0数据值赋给口//); delay(5; 1LCD_EN=);5 delay(; LCD_EN=0}液晶写一个字符串函数// lcd_write_string(uchar *str) void{) //未结束'\0'while(*str!= {lcd_write_dat(*str++);); 5 delay( }}液晶显示位置函数// 位置开始显示X行的第Y从第void lcd_pos(uchar x,uchar y) //{uchar pos;第一行1) //if (x==;}0x80 { x= //第二行(x== else if2);}{ x=0x90第三行//3ifelse (x==);}0x88 { x=//第四行(x== else if4);}{ x=0x980X80 首地址为1 pos=x+y-; // lcd_write_cmd(pos);}//液晶初始化函数 lcd_init() void{//并行方式; LCD_PSB=1不复位// LCD_RST=1;); 0x30 lcd_write_cmd();5 delay(开显示，不显示光标 lcd_write_cmd(0x0c); //);5 delay(1 写一个字符后地址指针自动加//0x06 lcd_write_cmd(););5 delay(清屏); lcd_write_cmd(0x01//); 5 delay(}主函数函数// main() void{// uchar i;lcd_init();) 1( while {);1 lcd_pos( 1,// lcd_write_string(dis1);); 床前明月光 lcd_write_string();5 delay();2,1 lcd_pos(// lcd_write_string(dis2);); 疑是地上霜 lcd_write_string(); delay( 5); 1, lcd_pos(3// lcd_write_string(dis3);); lcd_write_string(举头望明月); 5 delay();4 lcd_pos( ,1// lcd_write_string(dis4);); 低头思故乡lcd_write_string(); delay(500} }。

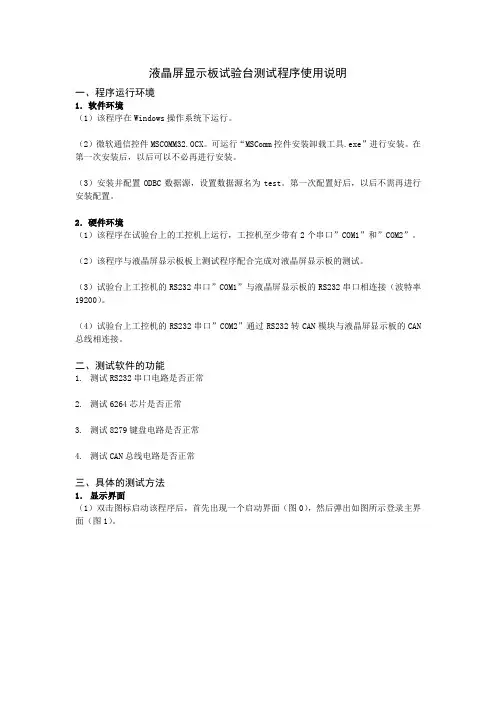

液晶屏显示板试验台测试程序使用说明
