地下连续墙钢筋笼工艺
地铁连续墙施工中钢筋笼的吊装技术
地铁连续墙施工中钢筋笼的吊装技术摘要：随着城市的进步，城市居民对地铁交通建设提出了更高的要求。
在地铁地面连接墙钢笼施工活动的日常实施过程中，施工负责人与员工共同制定安全优质施工方案，并根据方案完成施工任务。
关键词：地铁施工；地下连续墙；钢筋笼；吊装技术；针对地铁施工中地下连续墙钢筋笼提升技术，结合工程实例，在简要介绍提升难点的基础上，深入分析了地下连续墙钢筋笼提升技术在地铁施工中的应用，认为合理选择钢筋笼提升施工工艺对提高地铁工程施工质量，降低施工成本起到关键作用，希望对相关单位有一定的帮助。
1.地下连续墙钢笼吊装施工的重点和难点1.吊物难以固定，存在偏心现象。
在进行钢筋笼吊装起吊时，主副吊机吊钩同时起吊，因此，钢筋笼在加工时还要充分考虑起吊的分布情况，确保吊物不会因为不牢固、偏心等因素的影响，导致钢筋笼在起吊时发生摇摆。
就该工程而言，经过全方位计算，符合安全施工标准要求。
现场监理人员要加强现场监督工作，发现捆绑不满足的情况，要及时制止，避免对下方人员和设备造成伤害。
2.钢筋笼散架。
正常情况下，钢筋笼由钢筋焊接而成，当焊接质量不达标时，就会造成钢筋笼散架。
因此，要对钢筋笼焊接质量进行全方位检查，在转角处设置角撑。
在吊放钢筋笼时，专职安全员、督查人员要全部到场，对钢筋笼的吊放环境、吊点质量、料索情况等进行全面检查，全部满足设计标准后，才能开始吊放作业。
3.钢筋笼受侧向荷载作用。
钢筋笼在起吊时，经常会发生臂杆和行走方向不一致的情况，吊装行进时，钢筋笼距离地面太高，且行走过快，在进行制动时，在惯性的作用下，会促使钢筋笼受到侧向荷载作用而发生倾翻事故，大大增加了地下连续墙钢筋笼吊装的难度。
二、钢筋笼吊装工艺流程针对钢筋笼横向或者纵向吊点合理化设置，在此期间，参照相关设计原则以及相关公式准确计算吊点位置，以免钢筋笼发生弯曲、变形现象；同时，还会降低钢筋笼焊缝开裂几率，最终加大起吊阻力。
做好钢筋笼吊具准备工作。
地下连续墙超长钢筋笼吊点递级转换吊装就位施工工法(2)
地下连续墙超长钢筋笼吊点递级转换吊装就位施工工法地下连续墙超长钢筋笼吊点递级转换吊装就位施工工法是一种用于地下连续墙施工的创新工法，其特点是可以提高施工效率，减少施工成本，并且符合工程质量和安全要求。
该工法适用于各种类型的地下连续墙施工项目。
在该工法中，采取了一系列的技术措施来确保施工的顺利进行。
首先，根据实际工程要求设计合理的超长钢筋笼吊点，以保证笼体在吊装和转换过程中的稳定性。
同时，为了降低施工难度，使用了递级转换的方法，将较长的超长钢筋笼分割成若干个较短的段落进行吊装。
通过递级转换，可以降低吊装的风险，保证施工的安全性。
施工工艺分为准备工作、地下连续墙钢筋笼开挖、超长钢筋笼吊装就位、递级转换等阶段。
详细描述每个施工阶段的操作步骤和注意事项，以确保施工过程中的高质量和高效率。
在劳动组织方面，需要根据施工工艺的要求合理安排工人和管理人员，确保施工进度和质量。
同时，要注重团队合作和沟通，提高工作效率。
对于机具设备，需要使用适合施工工艺要求的机械设备。
例如，使用起重机进行吊装，使用破碎头进行分割和转换。
质量控制是施工过程中非常重要的一环。
通过详细介绍施工质量控制的方法和措施，包括验收标准、监测和检查等，确保施工过程中的质量符合设计要求。
安全措施也是不可忽视的。
通过介绍施工中需要注意的安全事项，并强调施工工法的安全要求，可以提醒工作人员注意施工中的危险因素，并采取相应的安全措施，保障工人的安全。
经济技术分析可以对施工工法进行评估和比较。
分析施工周期、施工成本和使用寿命等指标，以便读者了解该工法的经济效益和可行性。
最后，通过工程实例的介绍，展示该工法在实际工程中的应用效果和成功案例，进一步提高读者对该工法的信任和认可。
地下连续墙超长钢筋笼吊点递级转换吊装就位施工工法简洁明了，具有实际工程应用的指导意义。
该工法完整覆盖施工过程的每一个环节，确保施工过程的稳定和成功。
并且该工法在实践中得到了验证，具有可靠性和可行性。
地连墙钢筋笼吊装技术方案
地连墙钢筋笼吊装技术方案地连墙钢筋笼是在地下连续墙的基础上，通过悬挂吊装的方式将钢筋笼安装到指定位置，是土木工程中常用的加固手段之一、在实施地连墙钢筋笼吊装技术方案时，需要考虑多个因素，包括吊装设备的选择、吊装过程的控制、安全措施的实施等。
首先，选择适当的吊装设备是关键。
根据吊装的具体情况，可以选择塔式起重机、履带式起重机或是吊车等。
在选择吊装设备时，需要考虑到地坪承载能力、吊装高度、工程场地情况等。
同时，还需要对吊装设备进行检查和保养，确保其在吊装过程中的正常运行。
其次，制定合理的吊装方案。
吊装方案应包括吊装工艺流程、吊装具体步骤、吊装过程中的控制要点等。
吊装方案应与地连墙的施工方案相衔接，确保吊装过程的顺利进行。
在制定吊装方案时，需要充分考虑到吊装设备的能力、场地情况、安全要求等因素。
在实施吊装过程中，需要注意以下几个方面的控制：1.吊装高度的控制。
根据地连墙的设计要求，确定吊装高度，并采取相应措施确保吊装高度的准确性。
可以采用无线遥控、自动控制或是专业信号人进行指挥，确保吊装高度的控制在可控范围内。
2.吊装速度的控制。
吊装速度应适中，避免过快或过慢引起的不良影响。
可以通过调整吊装设备的工作状态、控制操作人员的技术水平等方面来控制吊装速度。
3.吊装位置的控制。
根据设计要求和实际情况，确定吊装位置，并采取相应措施确保吊装位置的准确性。
可以通过使用吊装绳索、检测仪器等来实时监控吊装位置。
在地连墙钢筋笼吊装过程中，还需要注意一些安全措施的实施，以确保吊装过程的安全性：1.编制详细的施工方案和操作规程。
在施工前，要充分考虑各种因素，制定合理的施工方案和操作规程，并向施工人员进行详细的培训和指导。
2.使用符合规定要求的吊装设备。
吊装设备应符合国家相关标准，经过合格检验，并由经验丰富的操作人员操作。
3.进行必要的安全防护措施。
在吊装区域周围设置防护栏杆，避免人员误入；同时，对吊装设备和吊装绳索进行定期检查，确保其安全可靠。
地下连续墙钢筋笼吊装作业技术交底
施工技术交底
工程名称：XXXX集团杭州地铁XXX一期工程XXXX标编号：
图4钢筋笼入槽示意图
四、质量控制要点：
（1）、在钢筋笼起吊前必须重新检查吊点和搁置钢筋的焊接情况，确保焊接质量满足起吊要求后方可开始起吊。
（2）、钢筋笼吊装前必须对吊点处三道分布筋与主筋交叉点是否满焊。
（3）、钢筋笼入槽过程中，须检查防绕流钢板是否撬开临时固定点焊接和钢板是否搭接严密。
（4）、钢筋笼入槽过程中，要求精确控制钢筋笼入槽位置，必须保证封口筋锚入连接幅段工字钢内15～20cm，保证连续墙刚性接头的抗剪及抗渗漏性能。
（5）、钢筋笼在入槽过程中割除导管仓内的加固钢筋，确保导管仓顺直、畅通。
（6）、如钢筋笼下放困难切不可强行冲击下放，必要的时候将钢筋笼重新拎出，对槽段重新处理后再入槽。
五、安全控制措施
（1）、机械操作及特种作业人员必须持证上岗，严格按照安全操作规程进行操作。
（2）、起重安装作业前，先对场地进行规划，清除工地起吊过程所经道路的障碍物，保证道路的平整度，并且组织人员对作业场地清扫，确保道路畅通、整洁。
（3）、吊装协助人员应将成品钢筋笼里面夹杂的短钢筋头、遗留焊条等清理，避免钢筋笼在吊起后落下硬质物件伤人。
（4）、在起吊前仔细检查吊具、钢丝绳的完好情况，必须符合安全规范要求。
对于吊具的检查重点是对滑轮及钢丝绳质量的检查，如发现钢丝绳有小股钢丝断裂或滑轮有裂纹现象，一律不得使用。
地下连续墙钢筋笼
钢筋对焊注意事项：
a.对焊前应清除钢筋端头约150mm范围的铁锈污泥等，防止夹具和钢筋间接触不良而引起“打火”。钢筋端头有弯曲应予调直及切除。
b.当调换焊工或更换焊接钢筋的规格和品种时，应先制作对焊试件（不小于2个）进行冷弯试验，合格后，方能成批焊接。
施工技术交底
工程名称：天津地铁5、6号线工程文化中心部分第1合同段编号：
施工单位
中铁隧道集团有限公司
作业班组
地连墙作业班
交底内容
地下连续墙钢筋笼加工
交底时间
年月日
1.
工程概况
本次技术交底的主要内容为天津地铁5、6号线工程文化中心部分第1合同段，环湖西路站围护结构地下连续墙成槽施工，环湖西路站共129幅地下连续墙，其中包括18辐异型墙。围护结构地连墙施工平面图见后附图1所示。
(7)按设计预埋与各层主体结构及混凝土支撑主筋连接的预留钢筋，预留钢筋与钢筋笼主筋电焊牢固，预埋时应根据实测的导墙标高埋设。
5.安全文明施工
(1)机械操作人员必须持证上岗。
(2)进入施工现场的人员必须正确佩戴劳保设施。
(3)钢筋堆放要按型号堆码整齐、稳当、防止倾倒和塌落。施工场地内的废料杂物必须按规定存放于废旧料区，不得随意堆放。
3钢筋笼的加固：为了防止钢筋笼在吊装过程中产生不可复原的变形，各类钢筋笼均设置纵向抗弯桁架，转角形钢筋笼还需增设定位斜拉杆等。见图5钢筋笼加固示意图。
图5钢筋笼加固示意图
4钢筋笼吊装
钢筋笼吊装详见地连墙钢筋笼吊装技术交底。
3.地下连续墙钢筋加工及安装质量检验
地下连续墙钢筋加工及安装质量检验标准如表1所示。

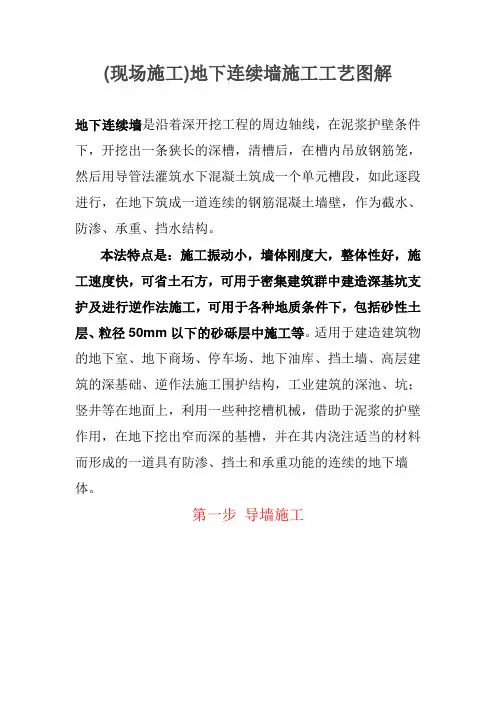

(现场施工)地下连续墙施工工艺图解
(现场施工)地下连续墙施工工艺图解
地下连续墙是沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。
本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。
适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等在地面上，利用一些种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的基槽，并在其内浇注适当的材料而形成的一道具有防渗、挡土和承重功能的连续的地下墙体。
第一步导墙施工
第二步泥浆系统
泥浆分离系统
第三步成槽施工
液压抓斗（成槽机）挖土成槽
电脑测斜系统
第六步锁口管下设起拔
第七步砼浇筑导管安装。
地下连续墙吊装施工方案
1.2.3钢筋笼加固方法图0-1 钢筋笼X型横向桁架加固图0-2 钢筋笼纵向桁架加固图0-3 钢筋笼剪刀筋加固1.2.3.2.L型钢筋笼加固L型钢筋笼除设置纵、横向起吊桁架和吊点外，增设“人字”Φ20@200mm 斜向加强筋进行加强，以加强钢筋笼的抗弯与抗扭刚度，防钢筋笼在空中翻转角度时产生变形。
具体布置图如下图所示：图0-4 L型钢筋笼加固示意图1.2.3.3.玻璃纤维筋加固措施（1）盾构洞门8m范围所有钢筋均采用高一等级玻璃纤维筋。
受力主筋间玻璃纤维筋与钢筋、玻璃纤维筋与玻璃纤维筋之间的连接应采用钢制U型卡扣连接，U型卡扣应与主筋直径相适应，的钢筋贴于U形扣内侧,玻璃纤维筋贴于外侧，每根筋材连接端的U型卡数量不得少于两个且搭接长度不得少于1.5m。
玻璃纤维筋与玻璃纤维筋或普通钢筋搭接过程中同一断面应错开50%。
玻璃纤维筋强度大于钢筋强度。
其余部位间的玻璃纤维筋筋与钢筋、玻璃纤维筋与玻璃纤维筋之间的连接可以采用铁丝绑扎，绑扎应该牢固，搭接细节如下图所示：图0-5 玻璃纤维筋布置范围示意图图0-6 玻璃纤维筋搭接示意图（2）玻璃纤维钢筋笼沿常规幅钢筋笼设置的横、纵向桁架筋进行加固，设置剪刀筋。
纵向桁架不少于5榀。
图0-7 玻璃纤维筋钢筋笼纵向桁架加固图图0-8 玻璃纤维筋钢筋笼剪刀筋加固图（3）玻璃纤维筋笼制作过程中应注意采取增加玻璃纤维筋笼刚度的措施（玻纤钢筋笼内部采用钢筋桁架，后期下笼时割除），以防止在吊装以及运输过程中出现较大的变形影响玻璃纤维筋笼下放。
玻璃纤维筋钢筋笼加强如图所示。
图0-9 玻璃纤维筋钢筋笼加强示意图1.2.3.4.吊点加固措施为保证钢筋笼安全起吊，钢筋笼施工时需对Q235Φ32圆钢吊点进行局部加强，笼口处采用“C”字型圆钢加固，其余吊点采用“几”字型圆钢。
对设置在钢筋笼的所有吊点均需与桁架筋焊接。
每个吊点上下两侧布置一道横向桁架，增加吊点稳定性。
吊点加固如下图所示：图0-10 吊点加固示意图1.2.4钢筋笼吊点设置（1）“一”型钢筋笼吊点设置钢筋笼采用20点吊方案：纵向上主吊设置2排吊点，副吊设置3排吊点；横向上设置4排吊点。
地下连续墙施工钢筋笼吊装方案
地下连续墙施工钢筋笼吊装方案1.钢筋笼尺寸和制作：首先，需要根据设计要求确定钢筋笼的尺寸和数量。
然后，在工地现场设置一个临时的钢筋加工区域，使用专业的机械将钢筋按照设计要求进行加工和焊接，制作成合适尺寸的钢筋笼。
2.吊装设备选择：钢筋笼的吊装需要使用到适当的设备。
在选择吊装设备时，需要考虑到地下连续墙工地的实际情况以及钢筋笼的重量和尺寸。
常用的吊装设备包括塔吊、起重机和吊车等。
在选择吊装设备时，要确保其承载能力和稳定性满足要求。
3.钢筋笼吊装前的准备工作：在进行钢筋笼吊装前，必须先进行准备工作。
首先，根据设计图纸和标志在施工现场确定好吊装点和吊装高度。
然后，在吊装点周围清理好施工区域，确保没有障碍物影响吊装操作。
同时，还需检查吊装设备的安全性能，确保设备完好，并进行试吊操作，确保吊装的稳定性。
4.钢筋笼吊装操作步骤：钢筋笼吊装操作分为上吊、起吊和放置三个步骤。
具体操作如下：a.上吊：将吊装设备定位到吊装点上方，将吊装器具或吊索连接到钢筋笼的合适位置。
吊装器具可以是吊钩、钢丝绳或者吊索。
根据设计要求和钢筋笼的尺寸，选择适当的吊装器具。
b.起吊：逐渐举起吊装设备，将钢筋笼从地面抬升到设计要求的高度。
在起吊过程中，需要保持钢筋笼的平衡，避免晃动和碰撞。
c.放置：当钢筋笼达到合适的高度后，将其缓慢放置到施工现场的预定位置。
在放置过程中，要注意避免与周围结构或设备发生碰撞，并确保钢筋笼的稳定性。
5.吊装安全注意事项：在进行钢筋笼吊装时，需要注意以下安全事项：a.检查吊装设备的安全性能，确保设备完好，能够承受钢筋笼的重量。
b.在吊装前清理施工现场，确保吊装操作区域没有障碍物。
c.吊装前进行试吊操作，确保吊装的稳定性。
d.在吊装过程中，严禁站在钢筋笼下方或吊装设备下方。
e.钢筋笼吊装完成后，及时检查吊装器具的连接情况，确保吊装器具的稳固性。
总结：地下连续墙施工钢筋笼的吊装是一项重要而复杂的工序，需要认真进行吊装方案的制定和实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鹿丹村站地下连续墙钢筋笼施工工艺
一、钢筋笼主要信息
地下连续墙钢筋笼的起吊安装是本工程存在的重点项目之一。
钢筋笼最短25.18米，最长为30.18米，连续墙钢筋笼有“一字型”、“L型”、“Z型”；每幅幅宽有5500mm、6000mm、6500mm、7000mm等最重钢筋笼重量为51.1吨（含工字钢），钢筋笼标尺寸最大为0.88×7.0×连续墙墙身。
钢筋笼含钢量为0.21t/m3(不包括钢板)，钢筋笼的主筋为Φ32、Φ28，水平筋为Φ20，桁架斜筋为Φ22，剪刀筋为Φ22。
工字钢是1.2cm的Q235钢板焊接而成。
吊装时为了保证钢筋笼的整体稳定性。
表1钢筋笼主要信息表
2.1钢筋笼制作
2.1.1准备工作
①材料进场
根据C7的材料用量，结合吊车卡环及配备装置；C7槽吊装重量大约为45T。
②钢板下料
根据设计要求，连续墙厚度为1.0m，扣除内4cm，外7cm保护层厚度，工字钢的边对边距离为88cm，所以钢板切割的尺寸为：86cm（工字钢腹板）+25cm （工字钢内翼缘）*2+20cm（工字钢外翼缘）*2=176cm
③钢筋下料
现场不同型号钢筋长度为12m，当前的钢筋笼长度为25—30m，所以钢筋笼制作取2根完整钢筋（1根2头裹丝、1根1头裹丝），再根据钢筋笼长度下料1根适当长度钢筋（1头裹丝），通过套筒连接；套筒的长度为7cm，钢筋开丝个数10-12个，机械连接后外露丝口个数不超过1个；
2.1.2钢筋笼制作
钢筋加工按以下顺序：焊接工字钢一侧，另一侧焊接钢板→工字钢板上侧焊制镀锌板→铺设下层水平筋，焊接固定→焊制桁架及架力筋→铺设纵向筋，并焊接牢固→焊接底层保护垫块→桁架及架力筋立起，焊接固定→焊接下层剪刀筋及水平加强筋→焊接上层剪刀筋及水平加强筋→焊接上层纵向钢筋→焊接上层横向钢筋→焊接另一侧工字钢→焊接上层吊点筋→焊接附加筋及保护垫块
2.2钢筋笼吊装
2.2.1钢筋笼吊装准备
吊装钢筋笼扁担梁用钢结构焊接加工箱型结构，截面为40mm×360mm，扁担长度为6.0m，所有焊缝采用满焊。
图2扁担梁的立体图
主吊扁担以上采取ø40mm钢丝绳，主吊扁担以下采取ø32mm钢丝绳，副吊吊绳采用ø28mm钢丝绳。
采用12个ø32mm卡环。
钢筋笼吊点均采用ø32圆钢制作，主吊点为8个，副吊点4个。
2.2.2钢筋笼吊装
钢筋笼吊装按以下顺序：主副吊卡环、吊绳、扁担安装→150T主吊起吊→形成25-30度倾角→50T副吊起吊→主、副吊平行上升，副吊钢筋笼尾端保持离地0.5m→主副吊抬钢筋笼平行转运至最佳位置→主吊上升，副吊保持钢筋笼离
地高度配合主吊→主吊上升使钢筋笼竖直，副吊卸卡扣→主吊转运钢筋笼对槽→下钢筋笼至第一卡点，穿第一道穿杠→第一次更换主吊吊掉点→钢筋笼下放至第二卡点穿第二道穿杠→第二次更换主吊吊掉点→钢筋笼下放设计标高，固定钢筋
笼
4.3吊装程序
（3）匀速地缓慢地先将钢筋笼吊起离地面20～50cm停止提升，进行
下列检查：起重机的稳定性、制动器的可靠性、重物的平稳性、绑扎的牢固性。
确认无误后方可再作业。
对于有晃动的钢筋笼，必须拴拉绳来控制其稳定。
（4）吊机开始慢慢起吊，吊臂升起的同时吊机慢慢往前挪动，并控制
好吊臂角度和防止钢筋笼剧烈晃动，直到整个钢筋笼垂直站立为止方可整体吊起。
（5）吊机慢慢旋转角度使钢筋笼位于槽段的正上方并平行于导墙方向，在指挥人员的指挥下慢慢将钢筋笼放入槽段内。
（6）当钢筋笼下放到接近吊点位置时，用四条[16槽钢横穿钢筋笼并架
于导墙上，然后吊臂下放将整个钢筋笼架于槽钢上，将四个竖吊点松开后，
采用预先扣好的两根钢丝绳缓慢起吊，待四条[16槽钢刚好离开地面，取出
槽钢，然后慢慢放下，使整个钢筋笼进入槽段内。
