地下连续墙钢筋笼制作与安装(建筑助手)
技术交底记录
制表机关：津建安
批准文号：质监字【2001】315号
表号：通用管表004
工程名称天津地铁6号线工程第十二合
同段天泰路站站
施工单位
中铁十六局集团
有限公司
分部分项工程名称地下连续墙钢筋笼制作与安装交底时间年月日
交底内容：
一、地下连续墙钢筋笼制作与安装施工技术要求：
1、天泰路站地下连续墙标准段厚800mm，深度32m；端头井地下连续墙厚度800mm，深度32m，均采用工字钢接头。
2、地下连续墙采用跳挖施工，分先浇槽段与后浇槽段施工，先浇槽段设工字钢接头，后浇槽段应于先浇槽段混凝土强度达到70%以上才可以开始挖槽施工。
3、地下连续墙主筋保护层厚度为迎土面70mm，背土面50mm。
4、钢筋接头采用焊接，主筋与箍筋应点焊连接，各接头位置及间距必须符合规范要求。
焊接长度单面焊为10d，双面焊为5d。
5、钢筋笼在制作、运输、吊装过程中要防止钢筋笼变形。
6、钢筋笼下端500mm范围内按1：10收成闭合状。
7、钢筋笼接驳器的尺寸规格、水平与竖向定位严格按照图纸施工。
8、钢筋笼接头采用焊接并应符合规范要求。
可采用闪光对焊。
，接头位置应尽量选在受力较小处，并相互错开，保证受力钢筋接头在同一断面不大于50%,施工时应注意上、下段钢筋要对正，保证钢筋笼顺直。
9、钢筋笼保护层垫块用5mm厚钢板制成，水平方向每排设置3块，纵向间距为3m。
10、纵向桁架筋焊接在内、外竖向主筋上。
纵向桁架大于5.5米设置5道，小于5.5米，设置4道，横向桁架纵向间隔每5米一道。
11、钢筋笼各种钢筋型号、间距、长度、级别、数量应严格按照图纸施工。
12、钢筋笼制作与安装应在钢筋加工平台上施工。
13、在每个地下连续墙接缝处（工字钢内侧）设置预埋注浆钢花管（H=槽深+0.5米），控制地下连续墙的竖向沉降量。
交底人 复核人 接收人
技 术 交 底 记 录
制表机关：津建安
批准文号：质监字【2001】315号 表号：通用管表004
工程名称
天津地铁6号线工程第十二合
同段天泰路站
施工单位
中铁十六局集团
有限公司 分部分项工程名称 地下连续墙钢筋笼制作与安装 交底时间 年 月 日
交底内容：
14、空槽段工字钢应伸至地面与导墙顶平齐。
15、地下连续墙钢筋笼制作与安装允许偏差或允许值见下表： 序号 项目 允许偏差或允许值（mm ）
检查频率 检测方法
范围
点数(点)
1 钢筋笼长度 ±50 每个钢筋笼
10
用钢尺量
2 钢筋笼宽度 ±20
3 钢筋笼厚度 0，-10
4 主筋间距 ±10
5 分布筋间距 ±20
6 预埋件中心位置 ±10 每件 1 7
钢筋笼保护层厚度
±10
每个钢筋笼
10
二、地下连续墙钢筋笼钢筋焊接施工技术要求：
1、钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触表面上的锈斑、油污、杂物等；钢筋端部有弯折、扭曲时，应予以矫直或切除。
2、带肋钢筋进行闪光对焊和电弧焊时，宜将纵肋对纵肋安放和焊接。
3、焊剂应存放在干燥的库房内，当受潮时，在使用前应经250-300o C 烘焙2h 。
使用中回收的焊剂应清除熔渣和杂物，并与新焊剂混合均匀后使用。
4、在环境温度低于-5o C 条件下施焊时，焊接工艺应符合下列要求：
①闪光对焊时，宜采用预热闪光焊或闪光—预热闪光焊；可增加调伸长度，采用较
低变压级数，增加预热次数和间歇时间。
②电弧焊时，宜增大焊接电流，减低焊接速度。
交底人复核人接收人
制表机关：津建安
批准文号：质监字【2001】315号
表号：通用管表004
工程名称天津地铁6号线工程第十二合
同段天泰路
施工单位
中铁十六局集团
有限公司
分部分项工程名称地下连续墙钢筋笼制作与安装交底时间年月日
交底内容：
电弧帮条焊或搭接焊时，第一层焊缝应从中间引弧，向两端施焊；以后各层控温施焊，层间温度控制在150—350o C之间。
多层施焊时，可采用回火焊道施焊。
③当环境温度低于-20o C时，不宜进行各种焊接。
5、雨天不宜在现场进行施焊：必须施焊时，应采取有效遮蔽措施。
6、在现场进行闪光对焊或电弧焊，当风速超过7.9m/s时，应采取挡风措施。
7、进行闪光对焊时，应随时观察电源电压的波动情况，当电源电压下降大于5%、小于8%，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。
8、焊机应经常维护保养和定期检修，确保正常使用。
9、钢筋的对接焊接宜采用闪光对焊。
闪光对焊时，应选择合适的调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
连续闪光焊时的留量包括烧化留量、有电顶锻留量和无电顶锻留量；闪光—预热闪光焊时的留量包括：一次烧化留量、预热留量、二次烧化留量、有电顶锻留量和无点顶锻留量。
10、在闪光对焊生产中，当出现异常现象或焊接缺陷时，应查找原因，采取措施，及时消除。
11、本工程钢筋电弧焊采用帮条焊和搭接焊形式。
焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；焊接地线与钢筋应接触紧密；焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。

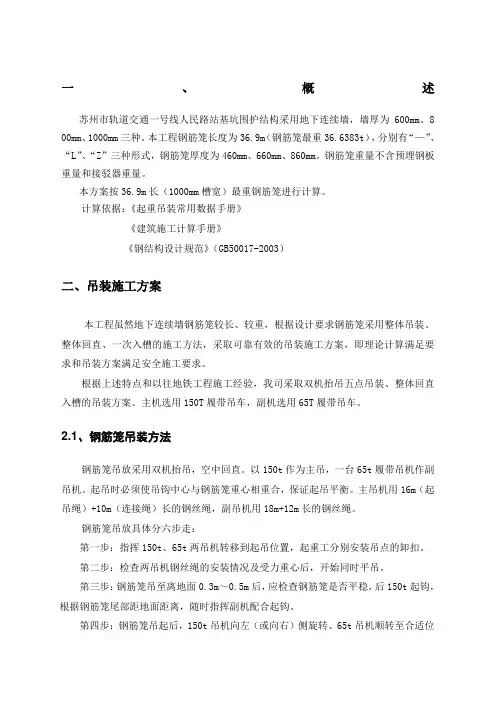

地下连续墙钢筋笼吊装方案
一、概述苏州市轨道交通一号线人民路站基坑围护结构采用地下连续墙，墙厚为600mm、8 00mm、1000mm三种。
本工程钢筋笼长度为36.9m（钢筋笼最重36.6383t），分别有“—”、“L”、“Z”三种形式，钢筋笼厚度为460mm、660mm、860mm。
钢筋笼重量不含预埋钢板重量和接驳器重量。
本方案按36.9m长（1000mm槽宽）最重钢筋笼进行计算。
计算依据：《起重吊装常用数据手册》《建筑施工计算手册》《钢结构设计规范》（GB50017-2003）二、吊装施工方案本工程虽然地下连续墙钢筋笼较长、较重，根据设计要求钢筋笼采用整体吊装、整体回直、一次入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。
根据上述特点和以往地铁工程施工经验，我司采取双机抬吊五点吊装、整体回直入槽的吊装方案。
主机选用150T履带吊车，副机选用65T履带吊车。
2.1、钢筋笼吊装方法钢筋笼吊放采用双机抬吊，空中回直。
以150t作为主吊，一台65t履带吊机作副吊机。
起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。
主吊机用16m（起吊绳）+10m（连接绳）长的钢丝绳，副吊机用18m+12m长的钢丝绳。
钢筋笼吊放具体分六步走：第一步：指挥150t、65t两吊机转移到起吊位置，起重工分别安装吊点的卸扣。
第二步：检查两吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后150t起钩，根据钢筋笼尾部距地面距离，随时指挥副机配合起钩。
第四步：钢筋笼吊起后，150t吊机向左（或向右）侧旋转、65t吊机顺转至合适位置，让钢筋笼垂直于地面。
第五步：指挥起重工卸除钢筋笼上65t吊机起吊点的卸甲，然后远离起吊作业范围。
第六步：指挥150t吊机吊笼入槽、定位，吊机走行应平稳，钢筋笼上应拉牵引绳。
下放时不得强行入槽。
2.2、施工要点钢筋笼制作前应核对单元槽段实际宽度与成型钢筋尺寸，无差异才能上平台制作。
连墙钢筋笼吊装施工全流程详解
1工程概况1.1 地理位置“苏州华贸中心项目”为大型群体性商业综合体项目，位于苏州市姑苏区核心地段石路西扩区域，东临广济南路，南临金门路，西临枫桥路，与苏州第五中学毗邻，北接上塘街。
项目整体效果图1.2 水文地质概况经勘察查明，在勘探深度范围内的土层为新生界第四系地层，属太湖水网湖积地层及海陆交互相沉积地层。
拟建场地基坑开挖范围内的土层主要有：①杂填土、②粘土、③粉质粘土、④4-1粉质粘土夹粉土、④4-2 层粉土夹粉砂、⑤粉质粘土夹粉土。
根据勘察揭露和水文地质工作，结合区域水文地质资料，场地对本工程有影响的地下水有三层：(1)潜水：场地浅层孔隙潜水赋存于表层填土层中，分布不均匀，水量小。
(2)微承压水：场地内较浅的微承压水主要贮存于(4-2)粉土系列层中，微承压水主要接受侧向径流补给及越流补给。
(3)承压含水层：第Ⅰ承压水主要赋存于(7)粉土夹粉砂层中，该承压水主要接受侧向径流及越流补给，埋藏深。
1.3 建筑结构概况B地块总用地面积18409㎡，总建筑面积210000㎡，其中地上建筑面积约130000㎡，地下建筑面积80000㎡，共6栋主楼，4栋85m，2栋60m。
本工程为框架剪力墙结构，地上18/24层,地下4层，局部夹层;4栋主楼楼梯采用装配式，其余部位为现浇钢筋混凝土结构;地下室基础形式为桩基筏板。
1.4 基坑概况本工程设计标高±0m相当于绝对高程3.9m。
拟建工程场地自然地面标高为-0.7m(相对标高)。
B区基坑面积约18409㎡，周长约581m。
基坑开挖深度为17.0~18.3m，采用800 mm/1000mm地下连续墙，地下连续墙槽段接头外侧采用Φ800mm三重管高压旋喷桩封堵加固。
连续墙混凝土设计强度等级为水下C35，抗渗等级P8，1000mm厚连续墙采用工字型钢接头，800mm厚连续墙采用圆形锁口管接头，连续墙保护层厚度基坑内侧为50 mm，基坑外侧为70mm，连续墙高度为39.1~39.9m，地下连续墙主要形式有“一”型、“L”型、“T”型三种。

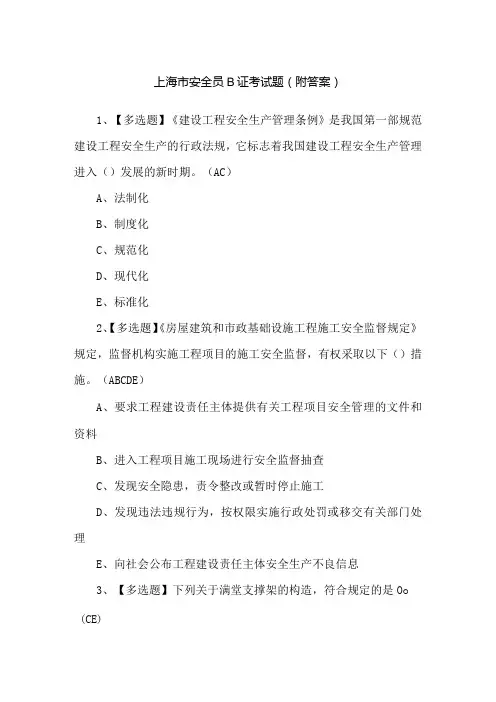

上海市安全员B证考试题(附答案)
