混凝土外保护剂(混凝土永凝液)施工方案
混凝土保护液施工方法
混凝土保护液施工方法
我折腾了好久混凝土保护液施工方法，总算找到点门道。
最开始的时候啊，我完全是瞎摸索呢。
就直接拿着刷子蘸上保护液就往混凝土上刷，这可不对头。
你想啊，这就像是给一个大面包抹果酱，你要是胡乱地抹，肯定有些地方厚，有些地方薄，根本不均匀。
结果就是有的地方保护得挺好，有的地方还是不行。
后来我就知道了，施工之前得把混凝土表面处理好。
这混凝土表面要是有灰尘啊、杂物啊，就像你要在脏兮兮的桌子上贴贴纸，肯定贴不牢啊。
所以得先用高压水枪把那些脏东西冲掉，要是有些顽固的污渍，可能还得用刷子再仔细刷一刷。
在涂保护液的时候，刷子也很重要。
不能随便拿个刷子就用，要用那种比较柔软的、毛比较整齐的刷子。
我试过那种硬邦邦的刷子，刷的时候就像用树枝在地上划拉一样，在混凝土上留下一道道印子，保护液涂得也不平整。
还有保护液的量也得掌握好。
我一开始就容易倒多了，结果流得到处都是，就像倒水倒得太满，溢出来了一样。
其实合适的量就是刚好能覆盖混凝土表面，还不会有太多液体堆积。
涂的时候也要有一定的顺序。
我一般是从一边开始，像给地板打蜡那样，一块一块地涂，保证每一块都涂到，而且要来回地刷，这样才能涂得均匀。
而且涂完一层之后，如果觉得不够厚，不够保护的效果，还可以再涂一层，不过得等第一层干了之后再涂。
我到现在啊，还是不敢说自己把这混凝土保护液施工方法完全掌握透彻了。
有时候天气不一样感觉也会有点差别。
比如说大太阳天，保护液干得特别快，得手脚麻利点，要是阴天呢，可能干得就慢一些。
反正啊，这些都是要在实践中慢慢摸索经验的。
混凝土液态硬化剂可以在室外使用吗？混凝土密封固化剂是怎么施工的？

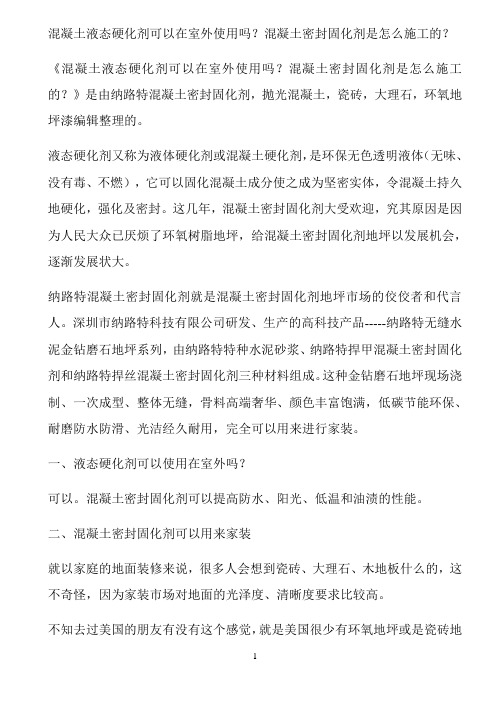

混凝土液态硬化剂可以在室外使用吗？混凝土密封固化剂是怎么施工的？《混凝土液态硬化剂可以在室外使用吗？混凝土密封固化剂是怎么施工的？》是由纳路特混凝土密封固化剂，抛光混凝土，瓷砖，大理石，环氧地坪漆编辑整理的。
液态硬化剂又称为液体硬化剂或混凝土硬化剂，是环保无色透明液体（无味、没有毒、不燃），它可以固化混凝土成分使之成为坚密实体，令混凝土持久地硬化，强化及密封。
这几年，混凝土密封固化剂大受欢迎，究其原因是因为人民大众已厌烦了环氧树脂地坪，给混凝土密封固化剂地坪以发展机会，逐渐发展状大。
纳路特混凝土密封固化剂就是混凝土密封固化剂地坪市场的佼佼者和代言人。
深圳市纳路特科技有限公司研发、生产的高科技产品-----纳路特无缝水泥金钻磨石地坪系列，由纳路特特种水泥砂浆、纳路特捍甲混凝土密封固化剂和纳路特捍丝混凝土密封固化剂三种材料组成。
这种金钻磨石地坪现场浇制、一次成型、整体无缝，骨料高端奢华、颜色丰富饱满，低碳节能环保、耐磨防水防滑、光洁经久耐用，完全可以用来进行家装。
一、液态硬化剂可以使用在室外吗？可以。
混凝土密封固化剂可以提高防水、阳光、低温和油渍的性能。
二、混凝土密封固化剂可以用来家装就以家庭的地面装修来说，很多人会想到瓷砖、大理石、木地板什么的，这不奇怪，因为家装市场对地面的光泽度、清晰度要求比较高。
不知去过美国的朋友有没有这个感觉，就是美国很少有环氧地坪或是瓷砖地坪，大多数都是水泥地坪(混凝土密封固化剂地坪)，就是一些品牌店，比如LV专卖店，爱玛仕专卖店的地面也是混凝土密封固化剂地坪，很少看到有颜色的地坪，几乎看不到环氧地坪，大理石或磁砖地面也只有在极少数的酒店才看得到。
究其原因，不是因为美国人用不起，而是因为美国的国家法律对有颜色的地坪或瓷砖地坪所含的辐射物质有着严格的监控标准。
混凝土密封固化剂又叫液态渗透硬化剂，是一种可以渗透到混凝土内部的水性封闭、硬化混凝土密封固化剂材料，它没有毒无味不燃（不含VOC），用于混凝土地面的固化，有硬化、抗磨、防尘、防渗、抗压、光泽等功能。

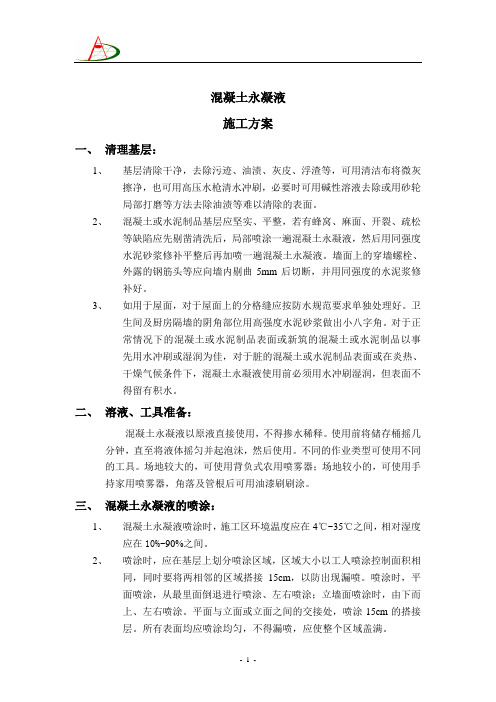

混凝土永凝液施工方案
混凝土永凝液施工方案一、清理基层：1、基层清除干净，去除污迹、油渍、灰皮、浮渣等，可用清洁布将微灰擦净，也可用高压水枪清水冲刷，必要时可用碱性溶液去除或用砂轮局部打磨等方法去除油渍等难以清除的表面。
2、混凝土或水泥制品基层应坚实、平整，若有蜂窝、麻面、开裂、疏松等缺陷应先剔凿清洗后，局部喷涂一遍混凝土永凝液，然后用同强度水泥砂浆修补平整后再加喷一遍混凝土永凝液。
墙面上的穿墙螺栓、外露的钢筋头等应向墙内剔曲5mm后切断，并用同强度的水泥浆修补好。
3、如用于屋面，对于屋面上的分格缝应按防水规范要求单独处理好。
卫生间及厨房隔墙的阴角部位用高强度水泥砂浆做出小八字角。
对于正常情况下的混凝土或水泥制品表面或新筑的混凝土或水泥制品以事先用水冲刷或湿润为佳，对于脏的混凝土或水泥制品表面或在炎热、干燥气候条件下，混凝土永凝液使用前必须用水冲刷湿润，但表面不得留有积水。
二、溶液、工具准备：混凝土永凝液以原液直接使用，不得掺水稀释。
使用前将储存桶摇几分钟，直至将液体摇匀并起泡沬，然后使用。
不同的作业类型可使用不同的工具。
场地较大的，可使用背负式农用喷雾器；场地较小的，可使用手持家用喷雾器，角落及管根后可用油漆刷刷涂。
三、混凝土永凝液的喷涂：1、混凝土永凝液喷涂时，施工区环境温度应在4℃~35℃之间，相对湿度应在10%~90%之间。
2、喷涂时，应在基层上划分喷涂区域，区域大小以工人喷涂控制面积相同，同时要将两相邻的区域搭接15cm，以防出现漏喷。
喷涂时，平面喷涂，从最里面倒退进行喷涂、左右喷涂；立墙面喷涂时，由下而上、左右喷涂。
平面与立面或立面之间的交接处，喷涂15cm的搭接层。
所有表面均应喷涂均匀，不得漏喷，应使整个区域盖满。
3、为使喷涂作业面完全饱和，在喷涂15~20分钟后检查该区域，如发现区域干得较快，可重新在该区域加以喷涂一次。
若天气干燥时，可在喷涂1小时后在表面上喷涂清水一遍，以利于渗透。
四、材料用量：混凝土永凝液的喷涂，其用量按混凝土或水泥制品表面的粗糙程度、微孔数量多少而不同，每公斤溶液的处理面积为8-10平方米，平均喷涂面积为9平方米。
清水混凝土保护剂施工技术
清水混凝土保护剂施工技术【摘要】本文详细介绍清水混凝土保护剂的性能原理，以及混凝土保护剂的施工工艺。
【关键词】清水混凝土；保护剂；施工技术混凝土作为一种主要结构材料，在工业民用建筑、道路桥梁、市政公用工程中广泛应用。
随着建筑技术的发展，。
现代建筑师们注重应用混凝土材料本身所拥有的质感。
采用清水混凝土技术，来表达建筑朴实无华、自然沉稳的情感。
现代许多建筑材料都无法表现用清水混凝土材料所表达出的建筑的厚重与清雅。
但由于混凝土的吸水率较大，而且在自然界中容易受环境影响，如遇阳光，油污，紫外线照射，以及在酸雨作用时混凝土颜色会发生变化。
同时混凝土材料本身的力学性能也会发生改变。
为了使混凝土免受上述不利影响，提高混凝土的耐久性，清水混凝土保护剂喷涂施工显得尤其重要。
1清水混凝土保护剂的性能特点和作用原理混凝土保护剂主要是以有机硅树脂为主要成膜基料，配合使用水及有机溶剂、改性配置剂、颜料而成的水性高档涂料。
混凝土保护剂涂于混凝土表面后，超细有机硅物质能有效渗入混凝土内部，在常温即可固化成膜，形成的膜层具有良好呼吸透气性，超强耐候性，突出的憎水性，对混凝土形成保护。
保护膜热稳定性能好，耐阳光，油污，紫外线。
具有超强的耐久性。
混凝土保护剂无味，无毒环保。
能用滚刷滚涂或喷枪喷涂施工，操作简便。
混凝土保护剂且有良好的自净性，具有修复混凝土表面观感功能，能阻止以水为载体的一些介质对混凝土的侵蚀，能够有效提高混凝土的耐久性、延长混凝土的使用寿命。
防止混凝土开裂，防止混凝土碳化。
2保护剂对清水混凝土质量要求混凝土想达到最佳的表面机理效果，最重要的是混凝土的浇筑质量。
清水混凝土的质量标准如下：（1）尺寸准确；（2）棱角方正、线条顺直；（3）表面平整、清洁、色泽一致；（4）表面无明显气泡，无砂带和黑斑，无须粉；（5）表面无蜂窝、麻面、裂纹和露筋现象；（6）模板接缝、对拉螺栓和施工缝预留设有规律性；（7）模板接缝与施工缝处无挂浆、漏浆。
混凝土保护剂施工方案
混凝土保护剂施工方案目录一、编制依据..................................................................................................................................... - 1 -二、工程概况..................................................................................................................................... - 1 -2.1工程简介 (1)2.2混凝土概况 (1)2.3混凝土保护的作用 (1)2.4混凝土保护剂工艺特性 (1)三、施工准备..................................................................................................................................... - 2 -3.1技术准备 (2)3.2物资配置计划 (2)3.3施工队伍安排 (2)3.4机具准备 (2)四、施工工艺..................................................................................................................................... - 2 -4.1施工顺序 (2)4.2工序流程 (3)4.3施工标准工艺表 (3)五、施工技术要领............................................................................................................................. - 4 -5.1基面处理 (4)5.2基面验收 (4)5.3修补材着色 (4)5.4涂底漆 (4)5.5涂中涂 (4)5.6涂面漆 (5)六、施工注意事项............................................................................................................................. - 5 -6.1气象条件 (5)6.2施工管理 (5)6.3保护工作 (6)6.4材料保管及使用 (6)七、质量保证体系............................................................................................................................. - 6 -7.1分级检查制度 (6)7.2各施工工序的检查项目及质量标准 (6)7.3质量标准及检查方法 (6)八、安全生产保证措施..................................................................................................................... - 7 -九、文明施工保证措施..................................................................................................................... - 7 -一、编制依据1、施工图纸；2、《清水混凝土应用技术规程》（JGJ169-2009）；3、GMP对清水保护剂的要求。
什么是DPS永凝液？家虹DPS永凝液怎么使用？
家虹DPS-永凝液JH-302产品说明DPS是一种环保、无色、无味、无毒、安全和简单使用的混凝土保护剂。
依据活性物质催化结晶反应的机理，将具有催化活性的添加剂直接荷载于多种改性天然材料，绿色环保、不会对人和环境产生不良的影响。
能渗透到混凝土的表面以下，与混凝土中的碱性物质发生化学反应。
这种反应能在孔隙以及毛细孔隙里产生一种复合硅石共晶，从而永久密封混凝土，增强了新旧混凝土的强度和硬度，并为混凝土提供良好的透气性。
DPS并不是一种简单的混凝土防水剂，而是一种全面的混凝土保护剂。
产品特点1.绿色环保：无甲醛，不含重金属，无毒，不燃，不挥发，TVOC远低于国际标准，无害化安全施工。
2.永久防护：表层喷涂可深入渗透至混凝土内部，深度可达20-30毫米，与混凝土融为一体。
能长期承受强水压，决无有机膜材料之老化现象。
防水、防尘、防霉、抗风化和防止钢筋锈蚀。
3.提高强度：激活未水化水泥，形成一体化共晶，提高表层强度最高可达30％。
4.4.改善养护：防止混凝土早期失水导致的裂纹。
5.自我修复：具有和水泥基渗透结晶材料相似的自我修复功能，多年后活性结晶体遇水产生二次生长，新的结晶体对混凝土微缝进行自我修复，具有二次抗渗能力。
6.便于施工：直接喷吐、省时省工。
不影响混凝土外观和表面性质，便于其它二次施工。
适用范围家虹DPS永凝液适用于地下(建筑物地下室、地下车库、明挖法地铁和通道等)、地铁隧道、路面、路桥、地铁、桥梁、涵洞、隧道、厨房、卫生间、化工水池、饮用水池、化粪池、阳台等工程防水，也可用于非外露屋面防水工程。
以及外墙人防工程，民生工程防水、外墙整体防水、外墙翻修、要求不影响外观的部位做防水层或维修补漏。
本产品广泛应用于发达国家城市建设、沿海城市以及雨水较多的地区的城市建设中，本产品多用于新建楼盘的墙体保护层，因本产品有很强的憎水性，故饱和后的墙体不会再吸收水分，从而保证该墙体在被雨水冲刷过程中不增加墙体重量，起一个保护墙体的作用，施工工艺基层处理：使用前,基层表面必须完全清理干净并确保基层的蜂窝、麻面、开裂、酥松得到修补。
水泥保护剂施工流程
水泥保护剂施工流程
一、准备工作
1. 检查施工设施是否完善,如毡布、喷枪等必备工具是否齐全;
2. 现场清扫,将粉末与污渍等杂质清除;
3. 检查水泥表面是否干透,需要等待水泥完全固化后施工;
二、涂抹水泥保护剂
1. 将水泥保护剂倒入喷枪或涂布桶中;
2. 使用毡布将多余的水泥保护剂吸收;
3. 顺着水泥表面细致均匀喷涂或抹涂水泥保护剂一层;
4. 依次进行两三次覆盖,直到表面无水泥保护剂渗入为止;
三、后期养护
1. 施工结束后禁止在水泥表面停车与堆放建筑材料;
2. 一段时间后进行再保护,检查水泥表面是否出现脱落与磨损现象;
3. 根据需要再进行一次水泥保护剂补涂,长期保护水泥质量。
混凝土外保护剂(混凝土永凝液)施工方案
目录一、工程概况 (1)1、工程情况 (1)2、指导理念 (1)3、工程环境 (1)4、结构外保护施工内容 (2)二、新型外保护剂的说明 (2)1、DPS反应原理： (2)2、DPS优点 (2)三、DPS产品规格 (3)四、外保护剂施工控制目标 (4)五、混凝土外保护的施工 (5)1、施工准备‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥52、施工工艺流程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥53、喷混凝土永凝液‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥64、永凝液施工注意事项‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7六、质量保证措施 (8)1、建立健全质量保证体系、质量管理和质量自检组织机构 (8)2、加强施工技术指导，加大监控力度 (9)3、落实各项规章制度 (9)4、严格把好材料的质量关 (9)七、安全保证措施 (9)八、文明施工目标和实施措施 (10)九、环境保护措施 (11)白河大桥混凝土外保护剂应用专项施工方案一、工程概况1、工程情况密关路白河大桥迁建工程位于大关桥下游，白河大峡谷河口处，跨白河将密关路和琉辛路相连，路线全长818m，其中桥梁长489米，桥梁宽度15m。
桥梁共分三联，分别为南侧引桥、主桥及北侧引桥，主桥上部结构为72m+120m+72m三跨变截面悬臂现浇连续刚构，单箱单室；引桥上部结构南侧为4*31m，北侧为2*31+34m连续现浇箱梁。
2、指导理念白河大桥做为目前北京市跨度最大的悬浇刚构桥，位于首都密云水库库区，环水保要求极高。
开工前北京市路政局邀请行业专家召开了以“低碳节能、绿色环保”为主题的新技术应用研讨会，要求白河大桥施工期间尽可能应用新技术，把白河大桥建成“低碳节能示范工程”、“科研示范工程”、“环水保示范工程”。
3、工程环境白河大桥项目地处水库库区白河支流入库处，周边环境空气湿度比较高，部分工程实体在河流内。
季节交替的情况下对桥梁结构实体的抗冻、抗渗性及结构的耐久性提出很大的考验。
混凝土保护剂施工方案
混凝土保护剂施工方案一、施工前准备1.确定施工区域：根据工程设计图纸和要求，确定施工区域范围，包括混凝土结构物的表面和需要保护的部位。
2.混凝土表面处理：清除混凝土表面的灰尘、油污和其他污染物，可采用清洗、刷洗、刮除等方法，并确保表面干燥清洁。
3.环境条件：施工时要注意环境温度和湿度，以及风力和日照情况。
避免在恶劣的气候条件下施工，以免影响施工质量。
二、施工工艺1.打底处理：首先对混凝土表面进行打底处理，包括刮填、补平、修补等。
确保表面平整、缺陷修复和孔洞填补。
2.底漆施工：选择合适的底漆材料，根据施工要求对混凝土表面进行均匀涂刷。
涂刷底漆时需要注意涂刷的厚度和涂刷方向，确保底漆涂层的均匀和完整。
3.面漆施工：在底漆干燥后，涂刷面漆。
根据不同的施工要求和工程设计要求选择合适的面漆材料。
面漆施工时需要注意涂刷的厚度和涂刷方向，确保面漆涂层的均匀和完整。
4.防护层施工：在面漆干燥后，可以施工防护层，增加混凝土保护层的耐久性和防水性。
防护层可以是透明的涂料、橡胶膜材料、聚氨酯等。
根据工程设计要求选择合适的防护层材料，并按照施工要求进行涂刷或铺设。
三、施工注意事项1.施工过程中要注意环境温度和湿度的控制，避免在高温潮湿的天气下施工，以免影响涂料的性能和施工质量。
2.施工时要按照工艺要求进行涂刷或铺设，保证涂料覆盖均匀且无漏涂现象。
3.涂层干燥时间要充分，确保涂层干燥硬化后再进行下一道工序。
4.施工完毕后要及时清理施工工具和材料，避免涂料固化后无法清除。
5.完工后要进行验收，检查施工质量是否符合设计要求，如有质量问题及时进行修补和处理。
四、安全措施1.施工过程中要遵守安全操作规程，严禁吸烟、明火施工。
2.施工现场要保持通风良好，避免涂料挥发物的积聚和浓度过高。
3.工人要佩戴个人防护用品，如面具、手套、防护镜等，以保护人身安全。
4.施工现场要设立明显的安全警示标志，防止非施工人员进入施工区域并引发事故。
以上就是混凝土保护剂施工方案的详细内容，包括施工前的准备工作、施工工艺和施工注意事项等。
DPS永凝液说明书
DPS永凝液【作用机理】DPS即 Deep Penetration Sealer (深渗透结晶型防水材料)的缩写。
晶威®（JINGV）混凝土DPS永凝液具有高渗透性，可直接用于水泥砂浆、混凝土构筑物表面，迅速渗入内部与水泥拌合物中的碱类物质反应、偶联生成不溶于水的凝胶体，从而堵塞内部孔隙，封闭毛细孔通道，增加密实度，形成可靠的永久性防水层，并能提高混凝土构筑物机械强度，使其具有密封防水防潮、抗风蚀碳化、防酸碱侵蚀等功能。
这类微晶二次遇水能够继续成长，起到二次抗渗的作用，使混凝土表面的强度及硬度相对提高，永久地封闭水份及污染物（如氯、酸等）对混凝土结构的内在渗透及破坏。
因此，DPS并不仅仅是一种简单的混凝土防水剂，而是一种全面的混凝土保护剂。
【适用范围】1、用于工业与民用新、旧建筑等各类混凝土构筑物，如电厂、水坝、水池、水塔、隧道、地下室等工程的防水。
2、可用于无菌制药车间、酒厂、食品加工厂、粮库、军工库等的防渗、防潮、防霉变。
3、用于文物、古迹保护及化工防腐工程的防腐、防风化。
4、用于机场跑道、混凝土高速公路、隧道等增加混凝土强度，且无冰冻的危害。
执行标准：（JC/T 1018-2006、П 型）【主要特性】1、永久防护：深入渗透至混凝土内部，深度可达 2-3 厘米，与混凝土融为一体。
能长期承受强水压，绝无有机材料之老化现象。
防水、防尘、防霉、抗风化和防止钢筋锈蚀。
2、提高强度：能够增加及增强混凝土及水泥表层的密度和硬度，激活未水化水泥，形成一体化共晶，提高表层强度最高可达30％。
3、改善养护：防止混凝土早期失水导致的裂纹；能阻止细菌和莓菌在混凝土表层的产生；不影响混凝土外观和表面性质，便于其它二次施工。
4、自我修复：具有和水泥基渗透结晶材料相似的自我修复功能，多年后活性结晶体遇水产生二次生长，新的结晶体对混凝土微缝进行自我修复，具有二次抗渗能力。
5、性价比高：无须保护层、无须找平层，直接喷涂、省时省工，养护时间短、时效快，有着显著的性价比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)1、工程情况 (1)2、指导理念 (1)3、工程环境 (1)4、结构外保护施工内容 (2)二、新型外保护剂的说明 (2)1、DPS反应原理： (2)2、DPS优点 (2)三、DPS产品规格 (3)四、外保护剂施工控制目标 (4)五、混凝土外保护的施工 (5)1、施工准备‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥52、施工工艺流程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥53、喷混凝土永凝液‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥64、永凝液施工注意事项‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7六、质量保证措施 (8)1、建立健全质量保证体系、质量管理和质量自检组织机构 (8)2、加强施工技术指导，加大监控力度 (9)3、落实各项规章制度 (9)4、严格把好材料的质量关 (9)七、安全保证措施 (9)八、文明施工目标和实施措施 (10)九、环境保护措施 (11)白河大桥混凝土外保护剂应用专项施工方案一、工程概况1、工程情况密关路白河大桥迁建工程位于大关桥下游，白河大峡谷河口处，跨白河将密关路和琉辛路相连，路线全长818m，其中桥梁长489米，桥梁宽度15m。
桥梁共分三联，分别为南侧引桥、主桥及北侧引桥，主桥上部结构为72m+120m+72m三跨变截面悬臂现浇连续刚构，单箱单室；引桥上部结构南侧为4*31m，北侧为2*31+34m连续现浇箱梁。
2、指导理念白河大桥做为目前北京市跨度最大的悬浇刚构桥，位于首都密云水库库区，环水保要求极高。
开工前北京市路政局邀请行业专家召开了以“低碳节能、绿色环保”为主题的新技术应用研讨会，要求白河大桥施工期间尽可能应用新技术，把白河大桥建成“低碳节能示范工程”、“科研示范工程”、“环水保示范工程”。
3、工程环境白河大桥项目地处水库库区白河支流入库处，周边环境空气湿度比较高，部分工程实体在河流内。
季节交替的情况下对桥梁结构实体的抗冻、抗渗性及结构的耐久性提出很大的考验。
鉴于该地特殊的工程环境以及北京市路政局全面应用新技术、新材料、新工艺、新方法创新理念的指引下，根据新技术应用计划，我项目拟在全桥实体外露部分进行混凝土结构外保护处理。
运用外保护剂提高混凝土耐久性是一种简便易行、经济型好的措施。
4、结构外保护施工内容本工程混凝土结构外保护施工包括：各轴墩柱、盖梁、主桥及引桥现浇箱梁、挡块、挂板、防撞护栏等结构施工完成后暴露在空气中的所有混凝土结构表面进行喷涂外保护剂处理。
白河大桥总喷涂外保护剂面积为17139.6平米，且根据该外保护剂及工程特点进行两层喷涂，保护剂用量约为8.6T。
市场调查费用约为45元/m2（包括支架工作平台搭设、基层处理、喷涂施工、支架工作平台拆除、外保护剂成本费等），费用合计771282元。
二、新型外保护剂的说明白河大桥全部完工后暴露在空气中的所有混凝土结构表面采用的外保护剂美国神鹰牌混凝土永凝液，混凝土永凝液（简称DPS），DPS即 Deep Penetration Sealer (深渗透结晶型防水材料)的缩写。
1、DPS反应原理DPS是水基渗透结晶型防水材料（水基的优点是结构层中有水时还可以继续反应，直到“吸干”水分为止）。
它的防水机理是永凝液内部的催化剂与混凝土中的游离碱产生化学反应，在混凝土内部生成稳定的枝蔓状晶体胶质层，能有效地堵塞混凝土内部微细裂缝和毛细空隙，成为混凝土整体结构的一部分，使混凝土形成完全实体，产生强烈的防水效果，混凝土结构具有持久的防水功能和更好的密实度及抗压强度。
渗透深度达20-30mm，同时还能有效地阻止酸性物质、油渍和机油对混凝土的侵蚀。
2、DPS优点1）、绿色环保：无色、无味、无毒、高科技无机的透明液体。
2）、施工便捷：无须稀释，只需用喷壶直接喷涂在混凝土表面上，达到充分吸附饱和状，并不改变界面本身颜色与纹理结构，可密封微细裂缝达0.3毫米。
3）、永久防水：随时间的延长，长期渗透，每年可渗透达2厘米左右，使混凝土成为完全实体，强化混凝土结构。
4)、无失效期：可长久储存、不受保存环境冷热温度的限制。
5)、适用范围广：可用于混凝土的干燥或潮湿基面，迎水面背水面均可施工。
6)、产品性能：不但防水，还可以防腐、防尘、防紫外线及抵制酸性物质的侵蚀。
7)、只需施工于表面喷涂两次便能达到防水、防尘、抵抗酸碱物及氯化物的侵蚀等效能。
8)、施工方法简单，无需与其他原料混合而即可使用。
三、DPS产品规格序号项目质量规格1 覆盖面积每公斤约4平方米2 PH值11±13 外观无色无味4 毒性无5 使用时的气味极轻微6 密度 1.07±0.057 聚合作用良好8 可燃性不可燃9 冰点、沸点0℃、100℃10 渗透深度20-30mm11 抗渗等级≥ S11级12 48小时吸水率≤ 65%20°～ - 20°，15次表面无粉化，裂13 抗冻性纹14 耐热性80°，72小时，表面无粉化，裂纹饱和Ca(OH)2溶液浸泡168小时，表面15 耐碱性无粉化，裂纹1%盐酸溶液浸泡168小时，表面无粉化，16 耐酸性裂纹17 钢筋腐蚀无腐蚀18 抗氯离子渗透性≤1000 C19 保质期永久满足 GB 18582-2001 《室内装修材料20 环保性有害物质限量》标准四、外保护剂施工控制目标按照该永凝液的执行标准：DBJ01-01-54-2001 《界面渗透型防水涂料质量检验评定标准》JCT1018-2006 II型 DPS 《水性渗透结晶型防水材料》以及验收规范，混凝土结构外保护剂施工应满足以下目标要求：1、所用材料必须经过检验合格后方可使用。
2、施工过程中严格按照设计要求和相关规定施工，外保护剂喷涂施工质量符合相关验收标准。
3、各个工序施工要注意成品保护，上道工序完成后，下道工序施工确保对上道工序的成品无损坏、污染。
4、保证喷涂层与混凝土表面的粘结力。
5、各个喷涂层要喷涂到位，严禁漏喷。
五、混凝土永凝液施工1、施工准备1）施工现场按照安全施工措施搭设脚手架或者安装吊篮作为喷涂外保护剂的工作平台，经安全检查合格后方可进行外保护剂的喷涂工作。
2）、到场的外保护剂察看包装，确保使用的外保护剂为合格品。
2、施工工艺流程施工准备混凝土表面处理检查验收喷混凝土永凝液检查验收第二次喷混凝土永凝液清理现场3、喷混凝土永凝液1）、混凝土表面处理a、即将施工的混凝土表面是干净的。
Ⅰ、混凝土表面可以潮湿，如果存有明水，必须用干净的干布擦拭；Ⅱ、施工之前需将施工作业面上的浮浆、泥土等清理干净；Ⅲ、将混凝土表层的穿墙螺栓孔速凝水泥封实。
b、对于结构物表面有污染情况的做适当装修处理，使混凝土表面色泽均匀一致。
2）、待整个混凝土表层面处理好以后，打开混凝土永凝液包装前，用力摇晃均匀至泡沫，迅速加入到喷雾器里面，在整个混凝土表面均匀喷一层混凝土永凝液，用量为4平方米/公斤。
3）、喷混凝土永凝液时，速度需缓慢、均匀，防止漏喷、多喷。
喷涂合格指标：凝土表面湿润，出现水迹现象即可（最好保持10秒的湿润，如果某处干得较快，再喷涂一遍）。
要注意施工后24小时内表面无水接触。
4）、时隔16-24小时后，再喷第二遍混凝土永凝液，用量为4平方/公斤，喷涂施工方法以及指标要求同第一次喷涂相同。
5）、施工完毕后，清理施工现场，将剩余材料按照相关规定处理，以免造成环境污染。
喷涂完毕后，自然养护即可。
4、永凝液施工注意事项1）、永凝液DPS严禁加入任何其他成分。
2）、每次使用时间间隔一小时后必须摇匀至起泡沫再用。
3）、雨天不能进行喷涂作业,如果施工过程有雨水冲过，要重新喷涂；风力大于5级以上的天气不宜进行喷涂作业。
4）、在气温高于35℃时的烈日环境下进行喷涂作业时，要适当洒清水润湿混凝土表面，以防止混凝土永凝液过度挥发。
5）、气温低于0℃时不能进行喷涂施工。
6）、喷涂永凝液时选用低压喷雾器即可。
7）、如溅入人眼内时，用净水多次清洗或者就医。
8）、混凝土表面温度：应在2o C与33o C之间，如表面温度高于33o C，应先淋水约30分钟后再喷永凝液；相对湿度：10%与90%之间。
六、质量保证措施1、本工程质量目标为：北京市结构长城杯金奖。
2）、质量方针为：“科学管理，精心施工，利用四新技术，提升行业水平，打造科研环保示范工程。
”，实行科学管理，满足合同要求，提供优质服务。
施工过程中执行质量否决制，以确保实现优质工程的目标。
坚决执行国家有关工程质量的法律、法规、规范、规程、标准及监理工程师的有关规定。
自觉主动接受建设单位、设计单位、监理单位的检查和监督。
2、建立健全质量保证体系、质量管理和质量自检组织机构1)、质量保证体系本工程质量管理保证体系的建立原则为：紧紧围绕投标承诺的质量创优目标，制订切实可行的质量创优规划，坚持“以人为本”的观点，通过思想工作、相应的组织保证措施和及时准确的质量管理信息系统，实现项目施工整个过程的质量控制。
2)、质量管理组织机构质量管理组织机构由项目经理牵头，由项目总工程师、项目质检负责人、项目经理部各部门负责人、各工程队队长及质检员、项目经理部的有关业务人员参加组成质量管理领导小组。
形成内外贯通、纵横到位的质量管理组织体系。
质量自检组织机构由项目经理部质检负责人和技术部、试验室负责人组成。
质检负责人全面负责质量检查和监督工作，在质量把关方面直接对法人代表负责，在质量管理方面有一票否决权。
2、加强施工技术指导，加大监控力度施工前进行切实可行的技术交底。
严格按设计图、相关的技术规范及操作规程要求进行施工。
技术人员深入现场精心指导，测试与质检人员准确检测，严格把关。
强化工序、工程、工艺质量控制。
3、落实各项规章制度结合本工序实际，组织全体施工人员学习相关施工规范及操作规程，使全员明确标准，全方位有章可循，全过程措施到位。
严格执行优质优价制、安全质量事故处罚制、质量否决制等规定。
落实工序“三检制”。
4、严格把好材料的质量关严格执行关规范要求，全部材料均应有质保书。
进场时，必须提供出厂合格证或产品技术鉴定书，严格进行材质、规格及外观检验，杜绝使用假冒伪劣产品。
七、安全施工目标和安全保证措施1、安全目标：交通运输部平安工地示范工程。
2、混凝土永凝液施工开工前召开安全专题会议，对施工人员进行安全教育培训，宣传安全生产的重要性，提高工人的安全意识。
3、进入施工现场人员，必须正确佩带安全帽。
经医生确认不宜高空作业的人员，不得进行高处作业。
4、该项施工多为高空作业，严格按照高空作业施工方案以及脚手架施工方案进行设施搭设，并按照相关要求采取安全防护措施，工人高处作业时，不准往下或向上乱抛材料和工具等物件。
5、各施工作业场地内，凡有坠落可能的任何物料，都应先行撤除或加以固定。
