平面闸门埋件
《金属结构制造与安装》第七章 平板钢闸门的安装
图7-1 平面闸门门槽埋件结构布置 1－主轨；2－护角；3－底坎；4－侧轨；5－反轨；6－止水座板 －主轨； －护角； －底坎； －侧轨； －反轨； －
Байду номын сангаас
7 平面钢闸门的安装
7.1.1安装埋件前的准备工作 安装埋件前的准备工作 ⑴准备场地 要考虑：起重机械、埋件处理(堆放、检查、调整及除锈刷漆工作) 要考虑：起重机械、埋件处理(堆放、检查、调整及除锈刷漆工作)、不受 土建施工干扰、门叶的组装等。 土建施工干扰、门叶的组装等。 不便使用机械或无吊装机械时，要设法利用地形地物采用土法吊装( 2)。 不便使用机械或无吊装机械时，要设法利用地形地物采用土法吊装(图7-2)。
图7-2 土法吊装埋件
7 平面钢闸门的安装
7.1.1安装埋件前的准备工作(续1) 安装埋件前的准备工作( 安装埋件前的准备工作 ⑵检查埋件和校正变形 埋件运到工地后，应按图纸清点数量并检查构件质量。 埋件运到工地后，应按图纸清点数量并检查构件质量。构件变形不能超过 的允许偏差，超出时必须进行处理。 表7-l的允许偏差，超出时必须进行处理。
主轨、反轨、 图7-10 主轨、反轨、侧轨控制点布置图
焊不锈钢工作面的铸铁轨道； 埋焊不锈 (a)焊不锈钢工作面的铸铁轨道；(b)埋焊不锈 焊不锈钢工作面的铸铁轨道 钢工作面的铸铁轨道；(c)焊不锈钢工作面的 钢工作面的铸铁轨道；(c)焊不锈钢工作面的 焊接轨道；(d)埋焊不锈钢工作面的焊接轨道 焊接轨道；(d)埋焊不锈钢工作面的焊接轨道
表7 - 1
序号 变形和偏差名 工作范围内 1 2 3 工作面弯曲度 侧面弯曲度 工作面局部凸凹不平 度 扭 曲 相邻构件组合处的错 位 构件长度的1/1500且不超 过 构件长度的1/1000且不超 过4 每米范围内不大于1，且 不超过2处 长度不大于3 m的构件， 不应大于1，每增加1m， 递增0.5，且最大不超过2 不大于2，且应平缓过渡 非工作范围内 构件长度的1/1500且不 超过4 构件长度的1/1000且不 超过5 每米范围内不超过4 长度不大于3m的构件， 不应大于2,每增加1m， 递增0.5,且最大不超过3 应平缓过渡 构件长度的1/2000 且不超过1 构件长度的1/1000 且不超过2 每米范围内不大于 0.5，且不超过2处 0.5 不应大于0.5
闸门埋件的一、二期安装对比

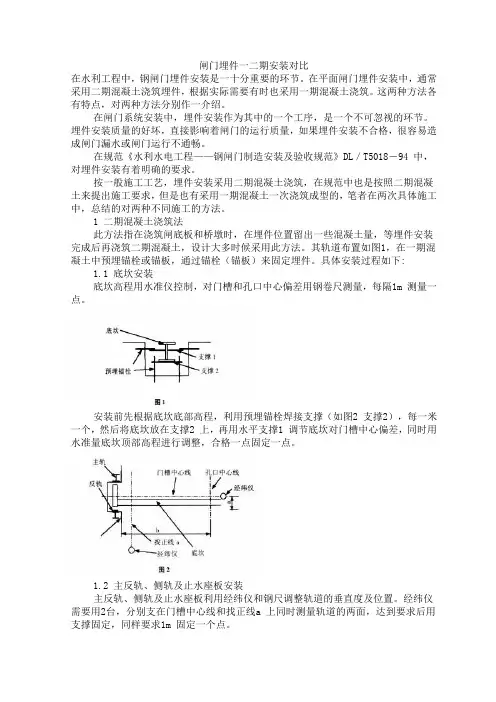

闸门埋件一二期安装对比在水利工程中，钢闸门埋件安装是一十分重要的环节。
在平面闸门埋件安装中，通常采用二期混凝土浇筑埋件，根据实际需要有时也采用一期混凝土浇筑。
这两种方法各有特点，对两种方法分别作一介绍。
在闸门系统安装中，埋件安装作为其中的一个工序，是一个不可忽视的环节。
埋件安装质量的好坏，直接影响着闸门的运行质量，如果埋件安装不合格，很容易造成闸门漏水或闸门运行不通畅。
在规范《水利水电工程——钢闸门制造安装及验收规范》DL／T5018－94 中，对埋件安装有着明确的要求。
按一般施工工艺，埋件安装采用二期混凝土浇筑，在规范中也是按照二期混凝土来提出施工要求，但是也有采用一期混凝土一次浇筑成型的，笔者在两次具体施工中，总结的对两种不同施工的方法。
1 二期混凝土浇筑法此方法指在浇筑闸底板和桥墩时，在埋件位置留出一些混凝土量，等埋件安装完成后再浇筑二期混凝土，设计大多时候采用此方法。
其轨道布置如图1，在一期混凝土中预埋锚栓或锚板，通过锚栓（锚板）来固定埋件。
具体安装过程如下:1.1 底坎安装底坎高程用水准仪控制，对门槽和孔口中心偏差用钢卷尺测量，每隔1m 测量一点。
安装前先根据底坎底部高程，利用预埋锚栓焊接支撑（如图2 支撑2），每一米一个，然后将底坎放在支撑2 上，再用水平支撑1 调节底坎对门槽中心偏差，同时用水准量底坎顶部高程进行调整，合格一点固定一点。
1.2 主反轨、侧轨及止水座板安装主反轨、侧轨及止水座板利用经纬仪和钢尺调整轨道的垂直度及位置。
经纬仪需要用2台，分别支在门槽中心线和找正线a 上同时测量轨道的两面，达到要求后用支撑固定，同样要求1m 固定一个点。
另外，根据以往经验，在规范要求偏差范围内门槽及孔口尺寸要作到上宽下窄，呈倒梯形，这样可以减小对止水的磨损，使闸门运行通畅。
1.3 整体测量埋件安装完成后，再整体测量一次，需要测量底坎的位置、高程，主反轨的位置，垂直度，也口宽度，门槽宽度等，检查在安装过程中位置是发生变动，如有变动要进行调整。
第09篇 闸门、启闭机及机电设备的安装与预埋件埋设
第09篇闸门、启闭机及机电设备的安装与预埋件埋设施工09.1概况09.1.1概述本工程闸门、启闭机及机电设备安装的施工内容包括施工图纸所示的需由我方负责的首部所有闸门、启闭机（含液控装置等附件）、一次、二次设备及其它机电设备的安装。
全部安装项目包括闸门门叶、门槽(含门库)埋件、拦污栅、启闭机机械和机电设备，以及与本工程有关的拉杆、锁定装置、自动挂脱梁、移动式启闭机轨道、液压管道、基础埋件、接地扁铁各种电缆及埋管等附属设施；负责机电设备的安装、调试，接地电阻的测量及处理，电站蓄水、试运行期间机电设备运行、检修维护工作。
金属结构及机电设备全部安装项目的规格和数量详以发包人到货为准。
安装工作还包括合同规定的各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装。
本合同预埋件埋设的施工内容包括施工图纸所示的电气、给排水与消防管道(或套管)；设备基础、支架、吊架、框架、锚钩等固定件以及接地装置等预埋件的埋设。
具体规格和数量详见后续图纸。
09.1.2施工准备09.1.2.1技术准备一、熟悉、阅读设计单位提供的施工图以及设计说明书。
二、认真阅读和熟悉制造厂家设备图纸及有关技术文件。
三、对业主提供的测量基准点进行复测，并自行设置整套安装控制点。
四、全面认真清扫、检查设备情况，对主要部件的主要尺寸及配合公差按图纸进行校核。
五、准备好施工验收规范和有关技术规定以及《水利水电施工记录表》、《水利水电施工质量评定表》等，以便在施工过程中记录、评定及监理签证。
六、编写安装技术措施，对参加施工的全体人员进行技术交底。
09.1.2.2生产准备一、编制生产计划，根据土建工程的进度情况编制出详细的进度网络计划交监理工程师审批。
二、编制设备供货计划交监理工程师审批。
三、作好场地规划和设备卸车方案。
四、制作安装专用器具，施工设备进场。
五、消耗性材料采购。
六、设备到货后，与甲方、监理、制造厂家四方按订货合同的规定进行开箱清点、检查，并作出记录。
表6.2平面闸门埋件单元工程安装质量验收评定表
平面闸门埋件单元工程安装质量验收评定表
合同工程名称：合同编码：
单位工程名称
单元工程编码ቤተ መጻሕፍቲ ባይዱ
分部工程名称
单元工程量
单元工程名称
施工单位
单元工程部位
施工日期
年月日--年月日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
平面闸门低槛安装
2
平面闸门门楣安装
3
平面闸门主轨安装
4
平面闸门侧轨安装
5
平面闸门反轨安装
6
平面闸门止水板安装
7
平面闸门护角兼侧轨安装
8
平面闸门胸墙安装
施工单位自评意见
各项试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为%，其中主控项目优良率为%。
单元工程安装质量验收评定等级为。
（质检负责人签字，加盖公章）年月日
监理单位复核意见
各项试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为%，其中主控项目优良率为%。
单元工程安装质量验收评定等级为。
（监理工程师签字，加盖公章）年月日
平面闸门及埋件安装
平面闸门及埋件安装闸门埋件的安装精度是闸门活动自如，有效止水的关键，而且二期砼浇筑后又无法调正。
因此必须严格保证安装精度符合DL/T5018-94。
1、施工前期准备工作熟采图纸准备技术文件且密切配合土建在混凝土预留槽中预埋一期埋件。
此次工作应由专人从始至终全盘负责，因此预埋工作要在土建过程中配合进行施工安装，没有固定的作业时间，工作面相对拥挤，且安装位置必须保证准确无误。
1.1闸门埋件（闸槽）安装前，预留闸槽中的模板等杂物必须清理干净，一、二期砼的结合面全部凿毛，门槽断面尽寸、倾斜度、弧度和预埋铁件的位置必须符合图纸要求。
1.2核对闸门埋件的位置必须符合图纸要求。
1.3根据图纸逐一检查各个构件的制造质量，其允许偏差符合规范要求。
对不合格的埋件绝对不能安装。
1.4自制量具。
闸门埋件（门槽）是闸门上下运动的轨道，同时是闸门的止水口，精度要求高，所以自制量具是保证精度的必要措施。
1.5施工用具：电气焊工具，钢板尺，钢卷尺，尼龙小线0.5mm钢丝，5kg 铅锤，三角架或吊车，导链，手锤，水准仪，经纬仪、铁水平、墨斗、自制找正样板，木梯及搬手等。
2、平面闸门埋件（门槽）安装工艺1放线1.1用经纬仪和重锤配合根据建筑轴线，将门槽中心线，画在闸墩平台并弹出墨线。
1.2用重锤将闸门孔、槽中心线引至闸门槽底面，并弹出墨线。
1.1.3根据土建提供的标高点，在闸墩的下部做出标记。
2吊装就位：1利用汽吊或卷扬机从闸门安装孔内放入，如汽吊或卷扬机无法作业，可用三角架配合导链作业。
2捆扎点要垫好木方，防止损坏门框，捆绑点位置要适当。
3用经纬仪和钢丝找正埋件，其顺序是：利用调整螺栓先同时找正上下两端，再校核中间。
每0.8m测一点，埋件是否扭曲，用拉尼龙小线的办法测量，其间隙应符合DL/T5018-94。
4埋件与预埋铁或钢筋固定牢固，把不直的锚栓扳直，使其受力均匀。
3技术复核：埋件安装完毕后，全面复核一次精度，做出隐蔽工程检验记录。
平面钢闸门埋件(主轨、反轨、门楣、底槛)制造质量评定表

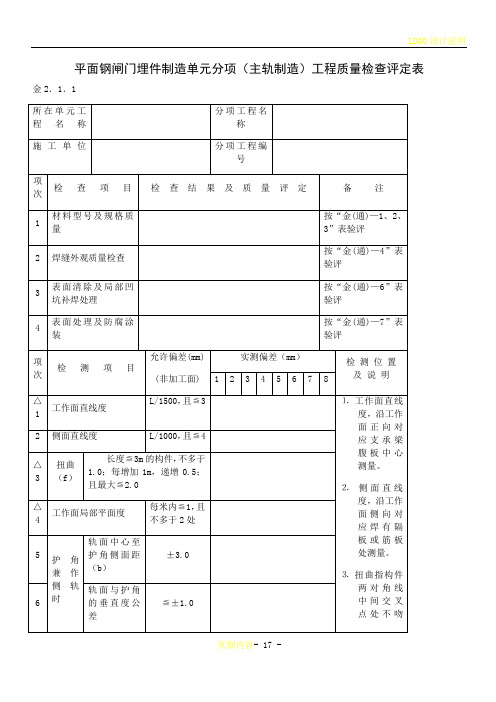

平面钢闸门埋件制造单元分项（主轨制造）工程质量检查评定表金2．1．1
平面钢闸门埋件制造单元分项（反轨制造）工程质量检查评定表金2．1．2
平面钢闸门埋件制造单元分项（门楣制造）工程质量检查评定表金2．1．3
平面钢闸门埋件制造单元分项（底槛制造）工程质量检查评定表金2．1．4
弧形闸门埋件制造单元分项（底槛制造）工程质量检查评定表金3．1．1
弧形闸门埋件制造单元分项（侧轨制造）工程质量检查评定表金3．1．2
线测量。
拦污栅制造单元工程质量检查评定表金5．1
金5．1．1
拦污栅制造单元分项（单个构件制造）工程质量检查评定表金5．1．2
拦污栅制造单元分项（栅体制造）工程质量检查评定表。
闸门及埋件安装方案
一〕平面闸门埋件安装平面闸门埋件主要包括底槛、主轨、反轨及门楣等，埋件运至工地且土建具备安装条件后即可进行埋件安装工序。
将埋件由现场仓库运至安装地后，卸至闸墩前的护坦上，接着进行一期砼深凿毛，用高压水将碎屑、浮尘清理，调整预埋插筋或基础螺栓，清理门槽内渣土，积水，设置孔口中心，门槽中心及高程控制点等基准线。
之后，逐节将配套埋件转至门槽内，再在门槽顶部搭设脚手架，设置安全围栏，埋件安装样架及一着力点，起吊埋件进行安装。
为避免误工，确保安装质量。
安装过程中应注意以下几点：（1）严格遵照下列施工顺序（见图1）和施工样图及DL/T5018-94规范进行安装、检查。
（2）门槽构件和安装单元的连接，应按照施工详图进行，采用现场焊接，焊接前应制定稳妥的焊接工艺措施。
（3）用水准仪、经纬仪、吊线等严格控制安装精度。
（4）分节埋件及接合处焊后应磨平并进行防腐处理。
（5）二期砼浇筑过程中应对门槽构件工作面进行必要的保护，避免碰伤和污物吸附。
（6）埋件安装前应对一期砼预留槽尺寸进行检测，对一期插筋位置进行检查。
二〕闸门安装根据技术数据并结合现场施工条件，拟定采取以下安装方案进行：门叶运至工地后，利用8T汽车吊将门叶由启闭机平台吊装至闸室底板34。
70 高程上，利用机具将门叶调整固定，布设固定机具，塔设脚手架和安全设施，安装闸门附件（止水橡皮、滑块等），再将闸门落槽就位，与拉杆连接，待启闭机安装后进行闸门进行起落试验，至此，一块闸门安装完成。
三〕螺杆式启闭机安装本工程闸门设200 螺杆式启闭机1台。
螺杆式启闭机安装待土建工作基本结束后进行。
安装程序同下所示：（1）埋地脚螺栓应准确，二期砼达到强度要求后才能进行启闭机的安装操作试验：（2）利用水准仪、经纬仪控制安装精度；（3）安装完后严格按照有关规范进行空载及负荷试验。
十、启闭机房、工作桥启闭机房、砖房均为砖混结构。
根据图纸、预先制作门、窗框架，在砖墙砌体施工时，门窗随砌体安装。
平面闸门埋件单元工程安装质量验收评定表
芙蓉江角木塘水电站工程平面闸门埋件单元工程安装质量验收申请表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013说明：1、本表随同报送文件，有在□中打“√”无在□中打“×”；2、本表由承建单位报送，监理部签署意见后，返回承建单位备查和存档。
芙蓉江角木塘水电站工程表5.2.1 平面闸门底槛安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.2 平面闸门门楣安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.3 平面闸门主轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.4 平面闸门侧轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.5 平面闸门反轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.6 平面闸门止水板安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.7 平面闸门护角兼作侧轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.8 平面闸门胸墙安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.3.1 平面闸门门体安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.1.2 焊缝外观质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013续表5.1.2芙蓉江角木塘水电站工程表5.1.3 焊缝内部质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.1.4 表面防腐蚀质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013续表5.1.4芙蓉江角木塘水电站工程表5.2 平面闸门埋件单元工程安装质量验收评定表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表A.0.2-2单元工程试运转质量检查表施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013。
金属结构平面闸门门槽埋件安装
金属结构平面闸门门槽埋件安装摘要：在我国大型的水利水电建设中：无论是水库、水电站都离不开金属结构件的制造和安装。
而闸门安装是金属结构安装项目中必不可少的金属结构安装项目之一。
闸门安装主要是由闸门门槽安装和闸门门叶安装两部分组成，但无论是在大型还是小型电站金属结构安装中，闸门门槽埋件的安装质量都直接影响闸门的整个安装效果。
由此可见，闸门门槽埋件安装在金属结构闸门安装过程是非常重要。
【关键词】平面闸门门槽埋件安装一、概述平面闸门安装主要包括门叶和门槽埋件安装，其中门槽埋件的安装主要包括底槛、主轨、反轨、止水座板、门楣等安装。
图1平面闸门门槽埋件机构布置图1、主轨2、止水座板3、反轨4、底槛二、平面闸门门槽施工方法（一）施工前准备工作1、门槽安装前，组织技术人员和监理、业主对已到轨道埋件再次清点。
2、根据设计图纸对制作厂家制作的埋件进行测量以防止埋件长度不够，止水不锈钢厚度、平面度超差而影响安装质量及进度。
3、安装前组织施工人员对安装措施和安全进行讲解和交底。
（二）、埋件安装方法1、测量放线控制：根据设计图纸对门槽安装放出安装基准线。
根据现场实际情况，在现有的水泥地面上利用全站仪放出门槽埋件安装的中心线、高程、水平线，并将放出的基准点进行有效的保护，以防止放出的基准点被破坏，而影响安装质量和进度。
2、底槛的安装：由于闸门门槽主轨、反轨均是以底槛为基准进行安装，可见底槛的安装工作是整个门槽安装的重要部位。
底槛在安装时根据安装精度及测量放出的高程、中心、水平线，利用水准仪、盒尺、花纹螺栓进行底槛调整，并进行有效的加固，完成后再次进行复测，确保符合设计图纸、DL/T5018规范的要求后通知监理验收。
3、埋件轨道安装：在底槛二期混凝土浇筑完成后，对底槛进行复测，确认复测结果无误后，在将门槽的孔口中线投放在已经固定的底槛上，同时按照图纸尺寸对各主反轨根据投放在底槛的中心线放出两边的轨道轮廓线，并对其采取保护措施，所有的测量控制点由测量监理核对合格后进行下道工序。
水利工程平面闸门及预埋件的制造及安装解析
水利工程平面闸门及预埋件的制造及安装解析发布时间：2021-07-13T05:44:00.882Z 来源：《中国科技人才》2021年第11期作者：赵先继[导读] 平面闸门具有布置紧凑、使用安全可靠、制造容易以及维修方便等特点，所以在各类的水利工程建筑物以及其他的场合中得到了广泛的运用。
发展至今，平面闸门在世界各国的工程设施当中所使用的数量依据处于首位。
安徽水利开发有限公司安徽省蚌埠市 233000摘要：基于对水利工程平面闸门及预埋件的制造及安装进行分析，首先对于平面闸门的制造以及需要注意的要点进行分析，其次对于平面闸门的安装以及预埋件的制造和安装进行分析，通过对平面闸门及预埋件制造和安装的内容进行分析来确保平面闸门以及预埋件的施工质量，进而使得水利工程能够顺利的进行。
关键词：水利工程平面闸门预埋件制造及安装引言平面闸门具有布置紧凑、使用安全可靠、制造容易以及维修方便等特点，所以在各类的水利工程建筑物以及其他的场合中得到了广泛的运用。
发展至今，平面闸门在世界各国的工程设施当中所使用的数量依据处于首位。
因此，在水利工程的施工当中，不但要对平面闸门的制造以及安装进行关注，还应该要对预埋件的施工进行注意。
对于施工当中预埋件的质量检测施工单位一定要对施工人员加强要求，这样才可以使得预埋件的施工质量得到保证，并且确保闸门的运行安全以及水库的蓄水安全。
一、平面闸门的制造（一）平面闸门的概念与分类1、概念以挡水面为平面面板的一种闸门称之为平面闸门，其主要由启闭设备、门叶还有预设构件这三个部分组成[1]。
平面闸门的工作原理就是门叶在门槽内部作直线运动，以此来对水道进行开放或者是封闭。
平面闸门具有着运行安全可靠、加工制造容易以及维修简便等优势，因此在各种的水利工程建筑物当中得到了广泛的应用，在应用中被作为检修闸门、工作闸门还有事故闸门。
但是平面闸门因为自重比较大，所以需要的启门力也很大，并且门槽的水力力学条件也是比较差的，在一些高流速的水道上面，平面闸门作为工作闸门进行使用的时候，使用的范围就会受到局限。
