JJG130-2011工作用玻璃液体温度计的检定和校准_宣贯讲义
1.2.6 适当减少玻璃液体温度计的读数次数，提
高检定工作效率。
在2000年以前，检定高精密玻璃水银温度计所用 的电测设备大多使用配接光电检流计的旧式测温 电桥，稳定时间较长，操作复杂。而且当时恒温 槽的技术性能也不太理想，只能通过多次读数减 小或抵消部分随机误差影响。目前绝大多数计量 检定机构都配置了新型测温电桥、高精度数字多 用表等电测设备，稳定时间比较短，操作比较简 单。现在恒温槽的实际技术性能（均匀性、波动 性等）也比以前有了明显的提高。很多检定人员 建议可以适当减少玻璃液体温度计的读数次数， 提高检定工作效率。
试验用玻璃液体温度计技术规格和检定 点的附录。
1.2.4 积极研制水银替代产品，扩展有机液体使
用温度范围，促进环保。
玻璃液体温度计由于使用方便、价格低廉，得到广泛 普及应用。特别是在石油、化工、船舶、机械等行业，更是 不可或缺的温度计量器具。玻璃液体温度计的感温液体主要 使用水银（汞基合金），部分温度计使用煤油、酒精等有机 液体做感温液。由于有机液体存在沸点低、密度小、易扩散 、性能不稳定等缺陷，只能应用在低温（＜100℃ ）范围。 而用量最大的高温（＞100℃ ）范围，全都使用水银做感温 液体。水银属于重金属，对人体和自然环境都有比较严重的 危害和污染。原国家环保总局与国家经贸委在2005年曾共 同制定禁止和限制汞生产、使用的规定，要求加快汞产品的 替代，从根本上消除汞害。长期以来，很多玻璃液体温度计 生产企业的生产技术人员和计量人员都在研制适用于高温， 能够替代水银的污染较小的感温液体。但一直没有取得理想 的效果。
玻璃液体温度计。目前在各计量检定机 构送检的玻璃液体温度计主要范围在（80℃～300℃）范围。由于各类温度传感 器和温度仪表的普及，基本上很少使用 玻璃液体温度计测量高于300℃的温度。
工作用玻璃液体温度计检定规程-2011
Liquid-in-Glass Thermometer for Working
JJG 130-2011
中测院温度室 2012.4
1范围
本规程适用于测量范围在-100℃～600℃的棒式 和内标式工作用玻璃液体温度计的首次检定、后续 检定和使用中检查。包括一般用途玻璃液体温度计、 石油产品试验用玻璃液体温度计、焦化产品试验用 玻璃液体温度计。本规程不适用于外标式玻璃液体 温度计。
7 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。 7.1 检定条件 7.1.1 标准器与配套设备见表4和表5。 7.1.2环境条件 环境温度在15℃～35℃，同时应满足标准器及配套电测设备相应的环 境要求；要满足防止水银外漏污染环境的条件。
表4检定普通温度计的标准器及配套设备
2
二等标准铂电阻温 度计及配套电测设 备
标准器
3
恒温槽
-100~-30 >-30~100 >100~300
>300~600
4 5 6 7 水三相点瓶及 保温设备 冰点器 读数装置 钢直尺
0.10
见附录C
0.20
0.20
测量水三相 点值或零位 测量零位 温度计读数 测量间距
放大倍数5倍以上，可调水平 -
3 术语
3. 10感温泡 bulb 玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体 的玻璃泡。 3. 11 中间泡 contraction chamber 毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。 3. 12 安全泡 expansion chamber 毛细管顶端的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护 温度计不致损坏，还可以用来连接中断的感温液柱。 3. 13 全浸式温度计 total-immersion thermometer 当温度计的感温泡和全部感温液柱浸没在被测介质内，且感温液柱上端面与被测 介质表面处于同一水平时①，才可以正确显示温度示值的玻璃液体温度计。 3. 14 局浸式温度计 partial-immersion thermometer 当温度计的感温袍和感温液柱的规定部分浸没在被测介质内，才可以正确显示温 度示值的玻璃液体温度计。 3. 15 露出液柱 exposed-liquid colurrm 温度计在测量过程中，露在被测介质外面的液柱。 3. 16线性度 Linearity 坡璃液体温度计相邻两检定点间的任意有刻度值的一个温度点实际检定得到的示 值误差与内插计算得到的示值误差的接近程度。玻璃液体温度计的线性度主要由 玻璃温度计毛细管均匀性及刻度等分均匀性综合影响。
二等标准水银温度计检定规程

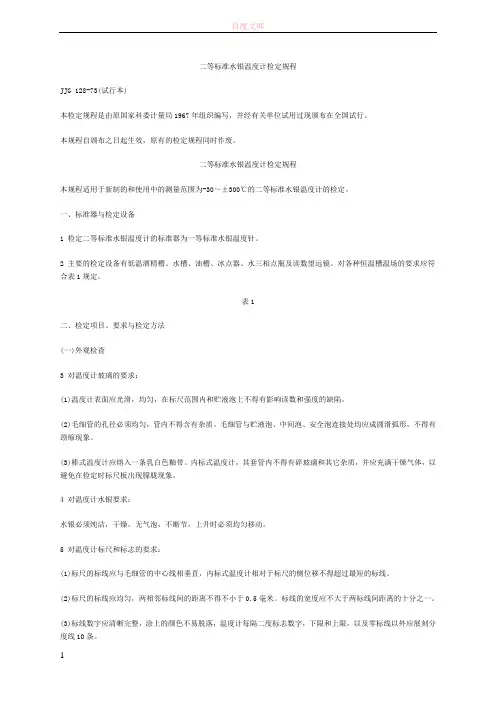

二等标准水银温度计检定规程JJG 128-73(试行本)本检定规程是由原国家科委计量局1967年组织编写，并经有关单位试用过现颁布在全国试行。
本规程自颁布之日起生效，原有的检定规程同时作废。
二等标准水银温度计检定规程本规程适用于新制的和使用中的测量范围为-30～±300℃的二等标准水银温度计的检定。
一、标准器与检定设备1 检定二等标准水银温度计的标准器为一等标准水银温度针。
2 主要的检定设备有低温酒精槽、水槽、油槽、冰点器、水三相点瓶及读数望远镜。
对各种恒温槽温场的要求应符合表1规定。
表1二、检定项目、要求与检定方法(一)外观检查3 对温度计玻璃的要求：(1)温度计表面应光滑，均匀，在标尺范围内和贮液泡上不得有影响读数和强度的缺陷。
(2)毛细管的孔径必须均匀，管内不得含有杂质。
毛细管与贮液泡、中间泡、安全泡连接处均应成圆滑弧形，不得有颈缩现象。
(3)棒式温度计应熔入一条乳白色釉带。
内标式温度计，其套管内不得有碎玻璃和其它杂质，并应充满干燥气体，以避免在检定时标尺板出现朦胧现象。
4 对温度计水银要求：水银必须纯洁，干燥，无气泡，不断节，上升时必须均匀移动。
5 对温度计标尺和标志的要求：(1)标尺的标线应与毛细管的中心线相垂直，内标式温度计相对于标尺的侧位移不得超过最短的标线。
(2)标尺的标线应均匀，两相邻标线间的距离不得不小于0.5毫米。
标线的宽度应不大于两标线间距离的十分之一。
(3)标线数字应清晰完整，涂上的颜色不易脱落，温度计每隔二度标志数字，下限和上限，以及零标线以外应展刻分度线10条。
(4)温度计应具有以下标记：表示国际实用温标摄氏度的标志“℃”制造厂名或厂标、制造年月、编号。
6 对温度计各部分尺寸的要求：(1)零标线与贮液泡上端的距离不得小于40毫米；(2)下限温度标线与中间泡上端的距离不得小于50毫米；(3)上限温度标线与安全泡下端的距离不得小于30毫米；(4)温度计全长不得超过540毫米。
工作用玻璃液体温度计检定规程-2011
高精密温度计
0.01，0.02，0.05
普通温度计
0.1，0.2，0.5， 1.0，2.0，5.0
普通玻璃 液体温度计
普通石油用玻 璃液体温度计
普通焦化用玻 璃液体温度计
5 计量性能要求
5.1示值稳定度 温度上限高于100℃且分度值为0.1℃，0.05℃，0.02℃和0.01℃的玻璃液 体温度计的示值稳定度应符合表2的要求。
3 术语
3. 10感温泡 bulb 玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体 的玻璃泡。 3. 11 中间泡 contraction chamber 毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。 3. 12 安全泡 expansion chamber 毛细管顶端的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护 温度计不致损坏，还可以用来连接中断的感温液柱。 3. 13 全浸式温度计 total-immersion thermometer 当温度计的感温泡和全部感温液柱浸没在被测介质内，且感温液柱上端面与被测 介质表面处于同一水平时①，才可以正确显示温度示值的玻璃液体温度计。 3. 14 局浸式温度计 partial-immersion thermometer 当温度计的感温袍和感温液柱的规定部分浸没在被测介质内，才可以正确显示温 度示值的玻璃液体温度计。 3. 15 露出液柱 exposed-liquid colurrm 温度计在测量过程中，露在被测介质外面的液柱。 3. 16线性度 Linearity 坡璃液体温度计相邻两检定点间的任意有刻度值的一个温度点实际检定得到的示 值误差与内插计算得到的示值误差的接近程度。玻璃液体温度计的线性度主要由 玻璃温度计毛细管均匀性及刻度等分均匀性综合影响。
玻璃液体温度计检定规程
玻璃液体温度计检定规程目的：保证工作用玻璃液体温度计（以下简称温度计）满足使用需求，保证所检测的数据真确可靠；明确职能人员的相关职责与操作顺序，保证校准过程和结果得到有效控制。
范围：适用于公司各量程工作用温度计的校准。
职责：1.检定人员：负责检定过程的操作，对检定结果做出正确的结论。
负责检定记录的填写。
2. QA人员：严格监督玻璃液体温度计使用中的受控状态，杜绝使用不合格的玻璃液体温度计。
如发现问题，立即行使职权停用相应温度计，要求进行再校准或更换已校准合格者，同时调查问题出现的原因以及有无必要执行追踪程序等。
内容：1.依据JJG130-2004 《工作用玻璃液体温度计检定规程》。
2. 计量性能要求2.1 示值稳定性温度计经稳定性试验后其零点位置的上升值应不超过分度值的1/2（无零点辅标的温度计可测量上限温度示值）。
2.2 示值误差温度计的示值允许误差限有温度计测量范围和分度值确定。
全浸温度计示值误差应符合表1规定，局浸温度计示值误差应符合表2规定。
当温度计的量程跨越表2、表3中几个温度范围时，则取其中最大范围示值误差限。
表1 全浸温度计示值允许误差限℃表2 局浸温度计示值允许误差限℃3.通用技术要求3.1 标度和标志3.1.1 温度计的标度线应与毛细管的中心线垂直。
标度线、标度值和其他标志应清晰，涂色应牢固，不应有脱色、污迹和其他影响读数的现象。
3.1.2 相邻两标度线的间距，水银棒式温度计应不小于0.7mm,水银内标式温度计应不小于0.6mm。
标度线的宽度应不超过相邻标度间距的1/5。
3.1.3 在温度计上、下限温度的标度线外，应标有不少于该温度计示值允许误差限的展刻线。
有零点辅标度的温度计，零点标度线上、下的标度线应不少于5条。
3.1.4 内标式温度计标度板的纵向位移应不超过相邻两标度线间距的1/3.毛细管应处于标度板纵轴中央，不应有明显的偏斜，与标度板的间距应不大于1mm。
3.1.5 每隔10～20条标度线应标志出相应的标度值，温度计的零点和上、下限也应标志相应的标度值。
JJG 128—89二等标准水银温度计检定规程
二等标准水银温度计检定规程Verification Regulation of Standard Mercury-in-Glass Thermometer(GradeⅡ)JJG 128—89代替JJG 128—73本检定规程经国家技术监督局于1989年6月22日批准，并自1990年4月1日起施行。
归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。
本规程主要起草人：王凤诚(中国计量科学研究院)参加起草人：张桂芳(广东省计量科学研究所)目次一概述二技术要求三标准器和检定设备四检定项目和检定方法五检定结果的计算六检定结果的处理附录1 水银蒸发滴的连接方法附录2 检定证书内面格式二等标准水银温度计检定规程本规程适用于新制造和使用中的、测温范围为－60～＋500℃的二等标准水银温度计的检定。
一概述－60～＋500℃二等标准水银温度计，由一支测温范围为0～－60℃汞基温度计和测温范围为－30～＋300℃的七支组及300～500℃四支组的水银温度计组成。
可作为检定工作用玻璃液体温度计和其他类型温度计的标准器，也可用于精密测温。
二等标准水银温度计(以下简称温度计)在不同温度点的示值检定结果的总不确定度列于表1。
表1 (℃)二技术要求1 玻璃1.1温度计玻璃表面应光洁透明，在刻度范围内和感温泡上不得有影响读数和强度的缺陷。
1.2温度计应平直，不得有显见的弯曲现象。
1.3毛细管玻璃的横截面应呈圆形。
毛细管要直，孔径必须均匀，管内不得含有杂质，并应充以足够压力的干燥中性气体。
毛细管与感温泡、中间泡、安全泡连接处应呈圆滑弧形，不得有颈缩现象。
上限温度≤400℃温度计的安全泡顶部要封圆。
1.4棒式温度计应熔入一条乳白色釉带。
内标式温度计套管内应洁净、无杂质和污物，应充以干燥气体，不得有影响读数的朦胧现象。
2 感温液和液柱2.1水银和汞基合金必须纯洁、干燥、无气泡。
液柱不得断节。
汞基合金在－60℃时不得凝固。
(CMC及预评估范例)工作用玻璃液体温度计测量不确定度的评估
工作用玻璃液体温度计测量不确定度的评估1、概述1.1、测量依据：JJG130-2004《工作用玻璃液体温度计检定规程》1.2、计量标准：主要计量标准设备为二等标准水银温度计一套7支，测量范围（-30~300）℃。
表1. 实验室的计量标准器和配套设备1.3、被测对象：表2. 被测准温度计的分类1.4、测量方法：使用(-30~300）℃二等标准水银温度计校准，将二等标准水银温度计和被检工作用玻璃液体温度计同时以全浸方式放入恒定温度的恒温槽中，待示值稳定后，分别读取标准温度计和被检温度计的示值，计算被检温度计的修正值。
精密温度计读数4次，普通温度计读数2次。
其顺序为标准→被检1→被检2…→被检n，然后再按相反的顺序回到标准，分别计算算术平均值，得到标准温度计和被检温度计的示值。
JJG130-2004《工作用玻璃液体温度计检定规程》规定，标准温度计测得量值由温度计读数修正值给出。
标准温度计和被测温度计读数估计到分度值的1/10。
2、数学模型()s s x t t t =+∆-式中x --工作用玻璃液体温度计的修正值；s t --二等标准水银温度计的示值； s t ∆--二等标准水银温度计的修正值；t --工作用玻璃液体温度计的示值。
3、标准不确定度评定3.1 二等标准水银温度计读数分辨力（估读）引入的标准不确定度1()s u t ，用B 类标准不确定度评定。
二等标准水银温度计的读数分辨力为其分度值的1/10，即0.01℃，则不确定度区间半宽为0.01℃，按均匀分布计算：1()s u t =0.01/≈0.006℃3.2 由恒温槽温场不均匀引入的标准不确定度u (t s2)，用B 类标准不确定度评定。
恒温槽温场最大温差为0.02℃，则不确定度区间半宽为0.01℃，按均匀分布计算：u (t s2)＝0.01/≈0.006℃3.3 恒温槽温度波动引入的标准不确定度3()s u t ，用B 类标准不确定度表示。
二等水银温度计检定装置
二、标准恒温水槽： 工作区域水平温场差：≤0.005℃ 工作区域任意点上、下垂直温场差：≤0.01℃ 恒温波动度：≤±0.01℃ 三、标准恒温油槽： 工作区域水平温场差：≤0.01℃ 工作区域任意点上、下垂直温场差：≤0.02℃ 恒温波动度：≤±0.01℃
四、环境条件
项目 温度 湿度 外磁场影响 要求 室温 ≤85% 无限制 实际情况 室温 ≤70% 无 结论 合格 合格 合格
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
选取一支编号为 34146 的二等标准水银温度计， 在本装置正常工作条件下， 等精度直接 在 50℃点测量 10 次，测量结果如下：
序号 1 2 3 4 5 6 7 8 9 10 X ∑U2
2 测量值 X （ i %） Ui=Xi—X（%） Ui
棒式
-30-20℃
13924
棒式
0-50℃
0.06
24689
计 量 标 准 器
棒式
50-100℃
0.06
34146
棒式
100-150℃
0.06
43509
棒式
150-200℃
0.06
53413
棒式
200-250℃
0.06
63718
棒式
250-300℃
0.06
73693
HWS-2
室温-95℃
≤0.02℃
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
选用一支二等标准水银温度计,在本装置上 100℃点上检定,再送省测试所进行检定,得到 两组数据,其结果如下： 省测试所检定结果 修正值（℃） 0.04 本装置检定结果 0.03 比对结果差值 0.01
