螺钉安装规范
螺栓、螺母、垫片使用规范标准
螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

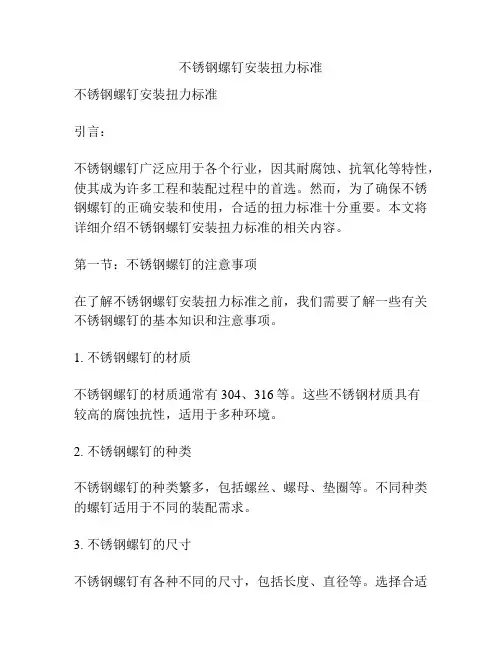

不锈钢螺钉安装扭力标准
不锈钢螺钉安装扭力标准不锈钢螺钉安装扭力标准引言：不锈钢螺钉广泛应用于各个行业，因其耐腐蚀、抗氧化等特性，使其成为许多工程和装配过程中的首选。
然而，为了确保不锈钢螺钉的正确安装和使用，合适的扭力标准十分重要。
本文将详细介绍不锈钢螺钉安装扭力标准的相关内容。
第一节：不锈钢螺钉的注意事项在了解不锈钢螺钉安装扭力标准之前，我们需要了解一些有关不锈钢螺钉的基本知识和注意事项。
1. 不锈钢螺钉的材质不锈钢螺钉的材质通常有304、316等。
这些不锈钢材质具有较高的腐蚀抗性，适用于多种环境。
2. 不锈钢螺钉的种类不锈钢螺钉的种类繁多，包括螺丝、螺母、垫圈等。
不同种类的螺钉适用于不同的装配需求。
3. 不锈钢螺钉的尺寸不锈钢螺钉有各种不同的尺寸，包括长度、直径等。
选择合适的尺寸对于装配过程至关重要。
第二节：不锈钢螺钉安装扭力标准的重要性不锈钢螺钉的安装扭力标准是确保螺钉正确安装和使用的重要因素。
适当的扭力可以确保螺钉紧固力度合适，从而避免螺钉松动或错位的问题。
因此，制定不锈钢螺钉安装扭力标准具有重要的意义。
1. 避免螺钉过紧或过松如果不锈钢螺钉安装时扭力过大，可能会导致螺钉过紧，甚至损坏螺纹。
而扭力过小则会导致螺钉松动，影响装配的质量和安全性。
因此，合适的安装扭力标准可以确保螺钉不过紧或过松，从而提高装配的效果和可靠性。
2. 提高装配速度和效率有了合适的扭力标准，操作人员可以根据标准快速而准确地安装螺钉，提高装配速度和效率。
这对于大规模的装配过程尤为重要，可以节约时间和成本。
3. 保证装配质量不锈钢螺钉的安装扭力标准还可以确保装配的质量。
通过标准化的扭力要求，可以减少装配过程中的误操作和人为因素的影响，从而提高装配的一致性和可靠性。
第三节：不锈钢螺钉安装扭力标准的制定不锈钢螺钉安装扭力标准的制定需要综合考虑多个因素，包括螺钉类型、材质、尺寸等。
1. 根据螺钉类型制定不同类型的螺钉具有不同的安装扭力要求。
通常，螺钉生产厂家都会提供相应的安装扭力指导，可以根据这些指导来制定扭力标准。
螺钉的标准规范
螺钉的标准规范标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标） ANSI—美国国家标准（美标）DIN—德国国家标准（德标） ASME—美国机械工程师协会标准JIS—日本国家标准（日标） BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW —英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
例如像M16-2X60表示的就是公制的螺纹。
他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。
另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。
在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。
在生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。
螺钉安装规范
螺钉安装规范编制：审核：批准：版本：V1.0 共4页一、适用范围本规范规定机器人的螺钉紧固方式、使用及注意事项。
二、螺钉拧紧方式十字交叉法：螺钉紧固呈十字交叉的形式的形式紧固，如下图。
拧紧时应分多阶段逐步进行。
初固：拧紧力矩的30%左右，第二次紧固：拧紧力矩的80%左右，第三次紧固：拧紧力矩的100%。
三、螺钉安装要求及注意事项1、安装前观察螺钉外观是否合格，按工艺要求领取螺钉。
2、对于工艺中有拧紧方式要求的按工艺要求或者技术要求进行紧固，如无要求的拧紧即可。
3、螺钉紧固时可在螺钉上做好标记区分紧固与未紧固的螺钉，紧固完成后在螺钉及紧固件上皆做上标记，如下图。
4、对于拆卸多次的垫圈（弹簧垫圈及碟形弹簧垫圈）拆卸紧固多次后已无弹性变形力应将其废弃，固定减速机相关用垫圈（弹簧垫圈及碟形弹簧垫圈）应在拆卸2次后即废弃更换新的。
5、螺钉在使用多次后已出现螺钉螺纹损坏应废弃。
6、用螺钉紧固零部件的过程中，如果出现螺钉被螺孔卡紧，无法继续打进的情况，为防止螺钉打滑或拧断螺钉，必须将螺钉退出，换用另外一颗螺钉。
7、在螺钉使用垫圈时，如果出现垫圈较大与附近垫圈干涉或者带有孔太大时平垫会被压变形影响紧固，请联系相关人员处理或者更换垫圈。
螺钉弹垫平垫固定件孔合适孔太大，平垫变形8、螺钉拧紧后检查螺钉是否完全拧入，有无螺钉选用过长或零部件加工问题导致的螺钉未将两部件拧紧的现象（螺钉与被紧固零件表面有间隙）。
四、堵头及接头的安装注意事项一手压住密封胶带，一手稍用力拉紧进行缠绕2-3圈。
五、力矩扳手的使用注意事项1、使用前请进行校正，查看是否可以任意进行所需力矩的调整；2、力矩扳手的使用不当易造成拧紧力矩的误差，使用注意：密封胶带缠绕到外面易将多余的部分进入油路中1-2个牙六、螺钉拧紧力矩。
工程施工螺丝安装要求
工程施工螺丝安装要求一、螺丝的种类与标志1、螺丝分类根据材料的不同可分为四类。
（1）金属螺丝：用于金属之间或金属与非金属结合的螺丝。
按螺纹的形状又分螺纹连接用螺丝和钩螺丝。
螺丝质量分为螺杆和螺帽，螺杆主要按直径尺寸来区分：Φ4，Φ4.8，Φ5，Φ5.5，Φ6，Φ8，Φ10，Φ13（即Φ12），Φ16（即Φ18），Φ20，Φ24等，主要用六角头或盘头产品种类。
螺帽主要按直径尺寸来区分：Φ20，Φ17，Φ14，Φ12，Φ10，Φ6，Φ5，Φ3.5等，主要用环锁螺钉产品种类。
（2）木螺丝：用于木材之间或木材与金属结合的螺丝。
按材料不同，又分为铁木螺丝和木头螺丝。
（3）机器螺丝：专门用于机器上。
按螺纹形状，分普通和细牙两种。
（4）塑料螺丝：用于塑料制品上的连接件。
2、螺丝标志螺丝的种类、规格由螺丝的标记表示。
按国家标准，螺丝规格用直径和螺距表示。
如M10×1表示1mm的螺距，螺丝直径约为10mm；5/16×18表示每英寸18根的螺距，直径约为5/16英寸。
根据强度等级不同，通常有4.8、8.8、10.9、12.9这四种强度等级。
二、螺丝的安装1、螺丝的合适使用螺丝的规格应根据连接件的要求来选择，以保证连接的牢固性。
2、螺丝的预埋螺丝的预埋主要用于固定混凝土中的钢筋。
埋置时应注意钢筋的横向间距、边距和纵向间距等要求。
3、螺丝连接的拧紧螺丝的拧紧应均匀、适度，不可过紧或过松。
拧紧力矩应根据螺丝的规格和强度等级进行选择。
4、螺丝的破坏检验螺丝连接后应进行破坏检验，以确保螺丝的牢固性和可靠性。
5、使用环境的影响螺丝的使用环境对其使用寿命和性能有一定的影响，如高温、湿度、腐蚀等环境会加速螺丝的老化和损坏。
6、螺丝的保养螺丝使用一段时间后应及时进行保养，确保其使用寿命和性能。
保养方式主要有清洁、涂抹防锈膏等。
7、特殊情况处理对于特殊情况下的螺丝连接，如对抗震要求较高、受力情况复杂等，应采取相应的措施，确保螺丝连接的牢固性和可靠性。
螺钉安装操作规范和
3
常见螺钉规格及识别方法
常见螺钉的种类有三种：1.公制螺钉 2.美规螺钉3. 英制螺钉 我们最常使用的为公制螺钉，在此仅介绍一下公制螺钉 A 螺丝型号：公制螺丝直接以螺丝外径标示螺丝型号。如M3 即螺丝外径为 3.00mm.; M4 即螺丝外径为4.00mm. B 螺丝长度：单位为mm. 螺丝之总长度标示，只计算头部以下之长度，不含头部高 度. 但平头螺丝例外，其螺丝之总长度标示含头部高度. 头部剖沟，特征：即为一字，十字，内六角，单向 （只可锁入，不可退出）
自攻螺钉拧紧要求：无论针对PCB板面或金属板面，拧紧至螺钉 和板面紧密贴合成一条均匀缝隙。
11
沉头螺钉：
沉头螺钉拧紧要求：沉头部分与螺纹孔端面紧密贴合，无缝隙。
12
螺钉安装注意事项
1.严格执行螺钉安装工艺规范，使用正确的螺钉型号和安装工具。 2.使用专用的螺钉盒，对每个型号的螺钉分开放置。 3.装配完成，多余螺钉放回螺钉盒，不能随意乱扔 4. 在向质检部门报检前，作业人员进行自检。
使用的螺钉
十字槽头螺丝刀头 组合螺丝M2.5 组合螺丝M3
组合螺丝M4 平头螺丝M3 平头螺丝M4 平头螺丝M5 圆头螺丝M2.5 圆头螺丝M3
圆头螺丝M4 带垫螺丝M2.5 带垫螺丝M3 带垫螺丝M4 自攻螺丝M2.5 自攻螺丝M3 自攻螺丝M3.5 自攻螺丝M4
5
日立电动起子
松下电动起子
安装螺钉时保持螺丝刀和螺钉 在一条直线上
13
螺母的安装要求
1.使用工具：扳手，严禁使用尖嘴钳，老虎钳等
14
2.螺母旋紧要求：
将螺母拧紧至和接触面紧密接触无缝隙
15
缺陷培训：
以下为螺钉和螺母未装配到位的缺陷：
螺钉安装注意事项
螺钉安装注意事项一、检查螺丝钉检查螺丝钉是否干净，由于螺丝钉的生产和存放过程中，很容易沾上和生成一些异物，可能会有一些水渍、油污、锈蚀、尘土等其他异物的现象，所以在使用前确保螺丝钉是干净和整洁的，才能方便进行后续的安装操作。
检查螺丝钉是否完整，由于螺丝钉的制造和运输中，可能会产生一些意外，导致螺丝钉出现一些残缺和伤痕，所以使用前一定要检查螺丝钉是否完整，没有问题才能使用，切勿使用有问题的螺丝钉，防止产生安全问题。
检查批头是否匹配，不同的螺丝钉需要使用不同的十字螺丝刀、一字螺丝刀、内六角螺丝刀、梅花螺丝刀等不同类型的螺丝刀，所以在安装前要检查螺丝刀和螺丝钉是否匹配，防止在安装过程中产生滑牙的现象。
二、安装过程保持螺丝钉和螺丝刀垂直，在安装过程中，一定要保持螺丝钉和螺丝刀的垂直状态，如果倾斜的话，很容易导致螺丝钉拧不紧或者滑牙的情况，而且也会损坏螺丝刀和螺丝钉。
不要拧得过紧，在安装过程中，拧螺丝时不要拧得过紧，只需要保证螺丝钉能够紧紧的贴合在需要固定的物体上即可，如果拧得过紧的话，很容易导致螺丝钉滑牙或者损坏需要固定的物体。
注意力度和方向，在安装过程中，一定要保持适当的力度和方向，不要用过大的力度去拧螺丝钉，也不要突然改变拧的方向，防止产生安全问题。
三、安全问题禁止用手触摸螺丝孔，在安装过程中，一定要禁止用手直接触摸螺丝孔，因为手上的油污和汗液很容易沾在螺丝孔上，导致后续的安装出现问题。
注意电源安全，如果在安装过程中需要使用电动工具的话，一定要注意电源安全，检查电线是否破损、是否有漏电现象等问题。
避免过度拧紧，在安装过程中，一定要避免过度拧紧螺丝钉，防止产生安全问题。
过度拧紧可能会导致螺丝钉断裂或者滑牙。
四、不同类型的螺丝钉安装方法普通螺丝钉的安装方法：将需要固定的物体放在合适的位置，用螺丝刀将螺丝钉拧入物体中即可。
注意力度和方向要适当。
膨胀螺丝钉的安装方法：先在需要固定的物体上打孔，然后将膨胀管放入孔中，最后用螺丝刀将膨胀螺丝钉拧入膨胀管中即可。
螺钉的标准规范
螺钉的标准规范标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW —英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
例如像M16-2X60表示的就是公制的螺纹。
他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。
另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。
在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。
在生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺钉安装规范
编制：
审核：
批准：
版本：V1.0 共4页
一、适用范围
本规范规定机器人的螺钉紧固方式、使用及注意事项。
二、螺钉拧紧方式
十字交叉法：螺钉紧固呈十字交叉的形式的形式紧固，如下图。
拧紧时应分多阶段逐步进行。
初固：拧紧力矩的30%左右，第二次紧固：拧紧力矩的80%左右，第三次紧固：拧紧力矩的100%。
三、螺钉安装要求及注意事项
1、安装前观察螺钉外观是否合格，按工艺要求领取螺钉。
2、对于工艺中有拧紧方式要求的按工艺要求或者技术要求进行紧固，如无要求的拧紧即可。
3、螺钉紧固时可在螺钉上做好标记区分紧固与未紧固的螺钉，紧固完成后在螺钉及紧固件上皆做上标记，如下
图。
4、对于拆卸多次的垫圈（弹簧垫圈及碟形弹簧垫圈）拆卸紧固多次后已无弹性变形力应将其废弃，固定减速机
相关用垫圈（弹簧垫圈及碟形弹簧垫圈）应在拆卸2次后即废弃更换新的。
5、螺钉在使用多次后已出现螺钉螺纹损坏应废弃。
6、用螺钉紧固零部件的过程中，如果出现螺钉被螺孔卡紧，无法继续打进的情况，为防止螺钉打滑或拧断螺钉，
必须将螺钉退出，换用另外一颗螺钉。
7、在螺钉使用垫圈时，如果出现垫圈较大与附近垫圈干涉或者带有孔太大时平垫会被压变形影响紧固，请联系
相关人员处理或者更换垫圈。
8、 螺钉拧紧后检查螺钉是否完全拧入，有无螺钉选用过长或零部件加工问题导致的螺钉未将两部件拧紧的现象
（螺钉与被紧固零件表面有间隙）。
四、堵头及接头的安装注意事项
一手压住密封胶带，一手稍用力拉紧进行缠绕2-3圈。
密封胶带缠绕到外面易将多余的
螺钉
1-2个牙
弹垫
固定件
孔合适
平垫 孔太大，平垫变形
五、力矩扳手的使用注意事项
1、使用前请进行校正，查看是否可以任意进行所需力矩的调整；
2、力矩扳手的使用不当易造成拧紧力矩的误差，使用注意：
六、螺钉拧紧力矩。
