燃烧器介绍
燃烧器工作原理及调整方法
燃烧器工作原理及调整方法燃烧器是一种常见的热能设备，其主要作用是将燃料和空气混合，并在燃烧室中进行燃烧，产生高温和高压的燃气，以满足工业和家庭生活中的热能需求。
本文将介绍燃烧器的工作原理以及调整方法，以帮助读者更好地理解和运用燃烧器。
一、燃烧器工作原理燃烧器的工作原理可以简单分为燃料供给系统、空气供给系统以及点火系统。
1. 燃料供给系统燃料供给系统主要负责将燃料引入燃烧器。
常见的燃料包括天然气、液化石油气和柴油等。
燃烧器通过喷嘴或喷管将燃料喷入燃烧室中，同时通过燃料调节阀控制燃料的流量。
燃料供给系统还包括燃料泵、燃料过滤器和燃料加热器等辅助设备，以确保燃料的顺畅供给和燃烧的稳定性。
2. 空气供给系统空气供给系统主要负责将空气引入燃烧室，与燃料混合进行燃烧。
空气供给系统通常包括风扇、进气管道和空气调节阀等组成部分。
通过调整风扇的转速和空气调节阀的开度，可以控制空气的流量和压力，以满足燃烧过程中所需的氧气含量。
3. 点火系统点火系统主要负责在燃烧室中点燃混合气体。
常见的点火方式包括电火花点火和火焰点火两种。
电火花点火通过高压电流产生火花，点燃燃料和空气混合气体。
火焰点火则是通过提供一个明火点火源，在燃烧室中点燃混合气体。
点火系统的可靠性和稳定性对燃烧器的正常运行起着重要作用。
二、燃烧器调整方法在实际应用中，燃烧器的调整是一个重要的环节，可以通过调整燃料和空气的供给来达到理想的燃烧效果和能量利用效率。
以下是一些常用的燃烧器调整方法：1. 调整燃料供给量通过调整燃料调节阀的开度来控制燃料的供给量。
通常情况下，燃料的供给量应根据燃烧能力的需求进行调整，既不能过多浪费燃料，也不能导致燃烧不充分。
合理的燃料供给量可以保证燃烧器的高效运行。
2. 调整空气供给量通过调整空气调节阀的开度和风机的转速来控制空气的供给量。
空气供给量的调整对燃烧的稳定性和效果具有重要影响。
过多的空气会导致稀释效果，减低燃烧室温度；过少的空气则会导致燃烧不完全和烟气排放。
麦克森燃烧器技术参数
麦克森燃烧器技术参数麦克森燃烧器是一种广泛应用于工业领域的燃烧设备，具有高效、节能、环保等优点。
下面将介绍麦克森燃烧器的技术参数，以便更好地了解该设备的性能和特点。
1. 燃烧器类型：麦克森燃烧器根据应用领域和燃料类型的不同，可分为工业燃烧器、石油燃烧器、天然气燃烧器等多种类型。
每种类型的燃烧器都有其独特的技术参数和适用范围。
2. 燃料适应性：麦克森燃烧器具有较强的燃料适应性，能够燃烧各种液态燃料和气态燃料，如重油、轻油、天然气、液化石油气等。
不同燃料的使用会对燃烧器的参数产生一定影响，因此在选择燃烧器时需要根据实际情况进行合理选择。
3. 燃烧效率：麦克森燃烧器具有高效燃烧的特点，能够将燃料充分燃烧，提高燃烧效率，减少燃料的浪费。
燃烧效率一般以热效率表示，即单位时间内转化为有效热量的比例。
麦克森燃烧器的燃烧效率通常在85%以上，有些高效型燃烧器的燃烧效率甚至可以达到90%以上。
4. 热负荷范围：麦克森燃烧器的热负荷范围是指燃烧器能够提供的热量范围。
在工业生产过程中，热负荷的大小直接影响到生产效率和产品质量。
麦克森燃烧器的热负荷范围通常在1000 kW到50000 kW之间，可以满足大多数工业生产的需求。
5. 排放标准：麦克森燃烧器在燃烧过程中会产生废气，其中包含一些有害物质。
为了保护环境和人们的健康，燃烧器的排放标准非常重要。
麦克森燃烧器通常采用先进的燃烧技术和排放控制设备，使其排放的废气达到国家和地方的环保标准。
6. 控制方式：麦克森燃烧器的控制方式多样，可以根据需要选择手动控制、自动控制或远程控制等方式。
自动控制方式能够实现燃烧过程的精确控制，提高燃烧效率和安全性。
7. 设备结构：麦克森燃烧器通常由燃烧器本体、燃烧器控制系统、点火装置等组成。
燃烧器本体是实现燃烧过程的关键部件，控制系统用于监测和控制燃烧过程的各个参数，点火装置用于点燃燃料。
8. 安全性能：麦克森燃烧器具有良好的安全性能，能够保证燃烧过程的安全稳定。
燃烧器定义
燃烧器定义燃烧器，作为一种常见的热能装置，广泛应用于工业生产、家庭生活以及科学实验等领域。
它的作用是将燃料中的化学能转化为热能，从而产生火焰和热量。
燃烧器的发展历史悠久，经过多年的演变和改进，已经成为我们生活中不可或缺的一部分。
燃烧器的基本原理是利用氧气和燃料之间的化学反应来释放能量。
在燃烧器中，燃料和空气混合后被点燃，产生的热能使燃料燃烧，产生火焰和热量。
不同类型的燃烧器使用的燃料和工作原理也各不相同，但基本的燃烧过程是相似的。
燃烧器在工业生产中有着广泛的应用。
例如，锅炉燃烧器用于产生蒸汽，驱动发电机发电；炉头燃烧器用于冶炼金属和熔化玻璃等工艺；焚烧炉燃烧器用于处理生活垃圾和工业废料等。
燃烧器的稳定性和效率直接影响到工业生产的质量和效益，因此对燃烧器的设计和运行技术要求极高。
在家庭生活中，燃烧器也扮演着重要的角色。
煤气灶、燃气壁炉、热水器等家用燃烧器为我们提供了舒适的生活环境。
然而，家用燃烧器的安全性也备受关注，因为一旦发生泄漏或故障，可能会引发火灾和爆炸等危险情况。
因此，定期检查和维护家用燃烧器至关重要。
除了工业和家庭领域，燃烧器在科学实验中也发挥着重要作用。
实验室中常用的燃烧器包括酒精灯、煤气灯等，用于加热试剂、蒸馏溶液等实验操作。
燃烧器的稳定性和控制性对实验结果的准确性有着直接影响，因此科研人员需要对燃烧器的操作技术有着严格的要求。
总的来说，燃烧器作为一种常见的热能装置，在我们的生活中扮演着重要的角色。
它不仅为工业生产提供了必要的能源，也为家庭生活和科学实验带来了便利。
然而，燃烧器的安全性和效率仍然是我们需要关注的问题，只有在严格遵守操作规程的前提下，才能确保燃烧器的正常运行和使用，为我们的生活和工作提供更多的便利和可能。
燃烧器工作原理
燃烧器工作原理燃烧器是一种常见的热能设备，广泛应用于工业生产、民用生活和能源领域。
其工作原理是通过将燃料和空气混合后在一定条件下进行燃烧，产生热能。
下面我们将详细介绍燃烧器的工作原理。
燃烧器的工作原理可以分为燃料供给系统、空气供给系统、点火系统和燃烧控制系统四个部分。
首先是燃料供给系统，燃烧器通过燃料供给系统将燃料输送到燃烧器内部。
这个系统通常包括燃料泵、燃料管道和燃料喷嘴。
燃料泵负责将燃料从储存设备中输送到燃烧器，燃料管道负责输送燃料，燃料喷嘴则将燃料喷入燃烧器内部。
其次是空气供给系统，空气供给系统将空气输送到燃烧器内部，与燃料混合后进行燃烧。
这个系统通常包括风扇、空气管道和空气调节阀。
风扇负责将空气吸入，并通过空气管道输送到燃烧器内部，空气调节阀则负责调节空气的流量，以满足燃料燃烧的需要。
接下来是点火系统，点火系统负责在燃料和空气混合后进行点火，启动燃烧过程。
点火系统通常包括点火装置和点火电源。
点火装置可以是火花塞、火焰探测器等，点火电源可以是电源或者火花发生器。
最后是燃烧控制系统，燃烧控制系统负责控制燃烧器的工作状态，以保证燃烧过程的稳定和安全。
这个系统通常包括温度传感器、压力传感器、燃烧控制器等。
温度传感器和压力传感器用于监测燃烧器内部的温度和压力，燃烧控制器则根据传感器的反馈信号来调节燃料和空气的供给，以维持燃烧的稳定性。
总的来说，燃烧器的工作原理是通过燃料供给系统将燃料输送到燃烧器内部，空气供给系统将空气输送到燃烧器内部，点火系统进行点火，启动燃烧过程，燃烧控制系统负责控制燃烧器的工作状态。
这些系统共同作用，使燃烧器能够稳定、高效地工作，产生所需的热能。
以上就是燃烧器的工作原理，希望能对大家有所帮助。
燃烧器的相关知识介绍
燃烧器的相关知识介绍一、燃烧器的概念和用途燃烧器是用燃烧方法将燃料转化为热能的一种高效燃烧设备。
为使燃油或燃气燃烧良好，有效地利用热能，必须使燃油或燃气与空气充分混合，这主要借助于燃烧器来实现。
燃烧器是燃油、燃气锅炉的重要设备，同时还广泛应用于金属热处理、烘熔、烤漆、干燥、焚烧、溴化锂制冷机组等行业。
二、燃烧器的分类（一）按所使用的燃料划分为：燃油燃烧器、燃气燃烧器、油气两用燃烧器。
1、燃油燃烧器1.1燃油燃烧器所用燃料一般为轻柴油或重柴油。
轻柴油是由石油的各种直馏柴油馏分、催化柴油馏分和混有热裂化柴油馏分等制成。
其产品按质量分为优等品、一级品和合格品3个等级，每个等级按凝点分为10、-10、-20、-35、-50共6个牌号。
锅炉一般选用0号或-10号柴油。
重油是由裂化重油、减压重油、常压重油或蜡油等按不同比例调和制成，按80度的运动粘度分为20、60、100、200共四个牌号。
1.2燃油燃烧器按调节方式可分为：一级、二级、三级、比例调节式。
一级燃烧器只有一个喷油嘴，不能转换负荷的大小；二级燃烧器有两个喷油嘴，有大小火之分；三级有三个喷油嘴，一共有三段火可以转换；比例调节燃烧器只有一个比例调节喷油嘴，负荷的大小以任意调节。
1.3燃油燃烧器按其雾化形式可分为机械雾化式和介质雾化式。
1.4燃油燃烧器的组成：一般由燃烧器外壳、程序控制器、风机、油泵、伺服电机、电眼、电磁阀、燃烧头、稳焰盘等组成。
1.5燃烧器各部件功能：燃烧器外壳是各部件的载体，很多部件是紧固在外壳上的；程序控制器是用来控制燃烧器的点火程序的装置；风机室带动叶轮为燃烧提供足够的空气的装置；油泵是通过联轴器与风机相连，风机转动带动油泵为燃烧提供带有一定压力的燃料；伺服电机是用来控制风门挡板的开度来调节进风量以优化燃烧状况的装置；电眼是燃烧器上的一个安全保护装置，只有有火焰存在的情况下它才能传给程控器一个电流信号，程序才能继续进行，否则就会故障停机；燃烧头上有一对点火电极和喷油嘴，经变压器输出高压打火以点燃燃料；稳焰盘是用来调节直流风和旋流风配比的装置。

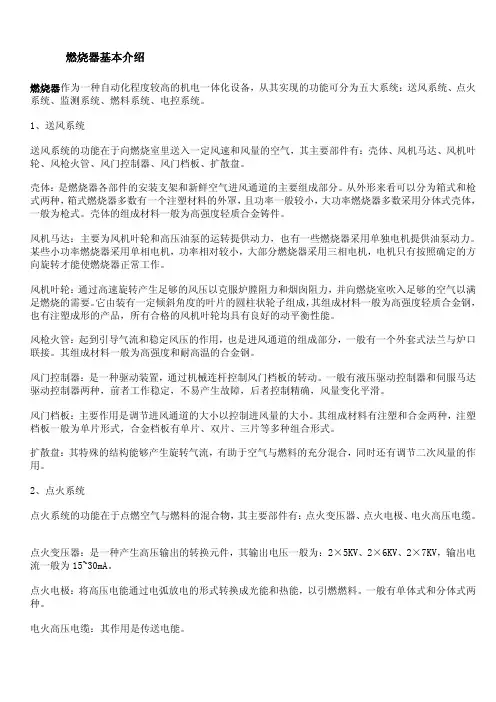

燃烧器基本介绍-燃烧机配件
燃烧器基本介绍燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。
1、送风系统送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。
壳体：是燃烧器各部件的安装支架和新鲜空气进风通道的主要组成部分。
从外形来看可以分为箱式和枪式两种，箱式燃烧器多数有一个注塑材料的外罩，且功率一般较小，大功率燃烧器多数采用分体式壳体，一般为枪式。
壳体的组成材料一般为高强度轻质合金铸件。
风机马达：主要为风机叶轮和高压油泵的运转提供动力，也有一些燃烧器采用单独电机提供油泵动力。
某些小功率燃烧器采用单相电机，功率相对较小，大部分燃烧器采用三相电机，电机只有按照确定的方向旋转才能使燃烧器正常工作。
风机叶轮：通过高速旋转产生足够的风压以克服炉膛阻力和烟囱阻力，并向燃烧室吹入足够的空气以满足燃烧的需要。
它由装有一定倾斜角度的叶片的圆柱状轮子组成，其组成材料一般为高强度轻质合金钢，也有注塑成形的产品，所有合格的风机叶轮均具有良好的动平衡性能。
风枪火管：起到引导气流和稳定风压的作用，也是进风通道的组成部分，一般有一个外套式法兰与炉口联接。
其组成材料一般为高强度和耐高温的合金钢。
风门控制器：是一种驱动装置，通过机械连杆控制风门档板的转动。
一般有液压驱动控制器和伺服马达驱动控制器两种，前者工作稳定，不易产生故障，后者控制精确，风量变化平滑。
风门档板：主要作用是调节进风通道的大小以控制进风量的大小。
其组成材料有注塑和合金两种，注塑档板一般为单片形式，合金档板有单片、双片、三片等多种组合形式。
扩散盘：其特殊的结构能够产生旋转气流，有助于空气与燃料的充分混合，同时还有调节二次风量的作用。
2、点火系统点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。
点火变压器：是一种产生高压输出的转换元件，其输出电压一般为：2×5KV、2×6KV、2×7KV，输出电流一般为15~30mA。
燃气燃烧器知识汇总介绍
燃气燃烧器知识汇总介绍一、燃气燃烧器的原理燃气燃烧器的原理是将燃气与空气混合后在燃烧室内点火燃烧，产生高温和热能。
燃气燃烧器主要由燃烧器本体、燃烧器控制系统和燃气供应系统等组成。
燃气通过燃气管道进入燃烧器本体，与空气混合后在燃烧室内进行燃烧。
燃烧器控制系统通过控制燃气和空气的比例、调节燃气的压力和监测燃烧状态等，保证燃烧过程的安全和经济稳定。
二、燃气燃烧器的分类根据使用的燃气类型不同，燃气燃烧器可以分为天然气燃烧器、液化石油气（LPG）燃烧器和人工煤气燃烧器等。
根据燃烧方式的不同，燃气燃烧器可以分为预混合燃烧器和燃尽燃烧器两种。
预混合燃烧器是将燃气和空气事先混合后再进入燃烧室进行燃烧，燃料利用率高。
燃尽燃烧器是将燃气和空气分别进入燃烧室，通过调整燃气和空气的比例来控制燃烧的强弱和稳定性。
三、燃气燃烧器的工作流程燃气燃烧器的工作流程一般包括点火、引燃和燃烧三个阶段。
首先，燃气燃烧器通过燃气供应系统将燃气引入燃烧室。
然后，在燃烧室内通过点火装置点燃混合气体，形成火焰。
最后，燃气和空气在燃烧室内进行充分的燃烧，释放热能。
四、燃气燃烧器的应用燃气燃烧器的应用广泛，包括工业制造、电力发电、采暖供热、冶金热处理、炼油、化工等行业。
在工业生产过程中，燃气燃烧器以其高效、环保、安全的特点被广泛应用于高温炉、干燥设备、烘炉、玻璃窑炉、烟囱等燃烧装置。
五、燃气燃烧器的优点相比其它类型的燃烧器，燃气燃烧器具有以下几个优点：1.高效性：燃气燃烧器的燃烧效率高，能源利用率高，有助于节约能源和降低生产成本。
2.环保性：燃气燃烧器在燃烧过程中的排放物少，无烟尘、无黑烟、无污染物，对环境友好。
3.安全性：燃气燃烧器具有自动控制系统，能够实时监测燃气的压力、浓度和温度等，保证燃烧过程的安全稳定。
4.灵活性：燃气供应方便，无需储存油料，减少物料处理和存储的成本和占地。
5.维护成本低：燃气燃烧器结构简单，维护成本相对较低。
六、燃气燃烧器的安全性1.定期维护：定期对燃气燃烧器进行维护，检查燃气管道、点火装置、燃烧室等部件的工作状态和性能。
旋流燃烧器介绍
HT－NR3型旋流燃烧器介绍一、作用及特点：1、向炉内输送燃料和空气；2、组织燃料和空气及时、充分的混合；3、送入炉内的煤粉气流能迅速、稳定的着火，迅速、完全的燃尽；4、供应合理的二次风，使它与—次风能及时良好地混合，确保较高的燃烧效率；5、火焰在炉膛的充满程度较好，且不会冲墙贴壁，避免结渣；6、有较好的燃料适应性和负荷调节范围；7、流动阻力较小；8、能降低NOx的生成。
二、燃烧设备整体布置：采用前后墙布置、对冲燃烧、旋流式燃烧器系统，风、粉气流从投运的煤粉燃烧器、燃尽风喷进炉膛后，各只燃烧器在炉膛内形成一个独立的火焰。
前、后墙各布置3层HT－NR3燃烧器，每层8只；同时在前、后墙各布置一层燃尽风喷口，其中每层2只侧燃尽风（SAP）喷口，8只燃尽风（AAP）喷口。
每只煤粉燃烧器中心均配有点火油枪，油枪采用机械雾化，油枪总容量为锅炉B-MCR 所需热量的30%，单支油枪一般出力为1500kg/h。
燃烧设备的布置简图见图1 燃烧器布置示意图。
油枪布置简图见图2 油枪布置示意图。
图1 燃烧器布置示意图图2 油枪布置示意图每台磨煤机带 1 层中的 8 只燃烧器。
燃烧器层间距为 5.8198m，燃烧器列间距为 3.683m，上层燃烧器中心线距屏底距离约为 22.3m，下层燃烧器中心线距冷灰斗拐点距离约为 3.381m。
最外侧燃烧器中心线与侧墙距离为 4.0962m，燃尽风距最上层燃烧器中心线距离为7.1501m。
燃烧器配风分为一次风、内二次风和外二次风，分别通过一次风管，燃烧器内同心的内二次风、外二次风环形通道在燃烧的不同阶段分别送入炉膛。
其中内二次风为直流，外二次风为旋流。
三、燃烧器的结构1、煤粉燃烧器的结构煤粉燃烧器主要由一次风弯头、煤粉浓缩器、燃烧器喷嘴、稳焰环、内二次风装置、外二次风装置（含调风器、执行器）及燃烧器壳体等零部件组成。
(图3“燃烧器结构示意图”，图4“现场安装好后的燃烧器喉口部位”)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统设计
为防止回火，采用边混合边燃烧设计；
由于丙烷和废气的热 值相差太大，燃烧器采用双喷嘴设计；
鉴于废气中有腐蚀性成分， 燃气阀选用气动不锈钢球阀，燃烧调量阀
采用电动蝶阀，减压阀采用耐腐蚀材料；
排，但多数不适合国内厂家使用。简单的比喻就是只能吃 细粮，不能吃国内的粗粮。国产燃烧器价格低、维修简单。 虽然外观和安全距国外有一定距离，但热效率低，给环境 很大的负担。
目前进口燃烧器有：德国威索、意大利利雅路、百得、意
高、英国力威、优尼瓦斯、瑞典百通、芬兰奥林、美国麦 克森 、英国Rapidflame、英国Comtherm、德国欧科、 等各种品牌。
目录
1.燃烧器的概念和分类
2.燃燃烧器的概念
燃烧器，是使燃料和空气以一定方式喷出混合燃烧的装置
统称，也称烧嘴。
1、燃烧器按类型和应用领域分工业燃烧器、燃烧机、民
用燃烧器、特种燃烧器几种。
2、按不同的使用用途分类：锅炉燃烧器（如燃气锅炉燃
烧器、燃油锅炉燃烧器等）、以及加热炉燃烧器、热风炉 燃烧器等工业炉燃烧器等。
国产燃烧器有：北京神雾、浙江百特、欧瑞特、上海凌云、
华之邦、唐山金沙、无锡赛威特等各种品牌。
火焰稳定船燃烧器
火焰稳定船燃烧器示意图 船型稳燃器结构
夹心风燃烧器
WR燃烧器
PM燃烧器
谢 谢 观 看！
进行的LOW NOx燃烧器运行成功，达到排放低于 30mg/m^3的标准。
LOW NOx原理：众所周知，生成氮氧化物的三种
方式分别是热力型，快速性，燃料型。故从其反 方向出发，从源头上去是实现LOW NOx。
实例：昨天吴永洪同学介绍的便是。
国内外先进燃烧器展示
进口燃烧器偏向于价格高，做工精美，高效环保，节能减
废弃燃烧及控制系统
为确保点火安全可靠，点火采用丙烷辅助点火方式；为确
保燃气阀不会出现泄漏情况，系统加入捡漏装置；
为确保燃气供气压力处于正常燃烧范围，系统加入超压保
护装置；
为确保助燃空气供给正常，系统加入风压监测装置； 为保证系统运行的各个阶段都安全可靠，采用 PLC 可编程
控制，辅以触摸屏方便操作；
系统采用 UV 火焰监测，确保燃烧出现异常时及时停机。
低氮氧化物燃烧器的设计
按照《北京市锅炉大气污染物排放标准》，现在
锅炉排放的NOx的量应小于150mg/m^3,新建的 则应小于80mg/m^3。到2017.4.1应实现排放量 小于30mg/m^3。
最近技术：2015年4月，芬兰的奥林公司在北京
3、按不同的燃料种类又可以分为燃油燃烧器、燃气燃烧
器、双燃料燃烧器。
设计相关技术
废气燃烧及控制系统
研制背景
受常州恒大锅炉制造有限公司委托为山东华鲁恒升化工股份有限公司
研制 1800 kW 废气燃烧及控制系统，为立式导热油炉配套。
用户提供三种燃气，第一种燃气是丙烷，用于设备开车运行及辅助点
