电镀中间体产品资料
电镀产品知识
電鍍產品知識一﹑常用電鍍之塑膠材料﹕1) ABS7572) ABS7273) GP-35二﹑電鍍工藝簡介1﹑工藝流程(前處理)除臘-----除油----親水----粗化-----中和-----敏化-----活化( NP8)-----解膠-----化學鍍鎳后處理﹕焦銅前活化-----焦銅-----光銅-----半光鎳-----光鎳-----光銘-----七級水洗-----烘干自動線從投入到出爐約2.5~3HR2﹑主要工序之作用和工作原理1) 粗化2)NP8活化3)化學鎳4)后處理(陽陰極﹑雜質﹑輔槽)3﹑模具﹕作用﹕a懸挂工件使不易脫落。
b導電簡單構造﹕鋼爪絕緣層銅條(外框)挂具對電鍍品質的影響﹕1) 張力過大導致變形2)導電不良導致漏塑3)高﹑低壓4)產品面積越大﹐挂腳越多4﹑常用的電鍍工藝1) 亮鉻2)霧鉻3)鍍銅﹑鍍鎳4)亮霧對比5)鎳抗絲套鉻6)鍍金﹑鋅條三﹑對毛坯的品質要求﹕1﹑外觀的檢驗常見缺陷﹕1) 氣泡-----致命缺陷﹐導致鍍層脫落2)冷料-----可拋光處理3)划傷﹐凹凸點﹐熔接痕﹐毛邊條2﹑內應力檢測﹕冰醋酸的檢測方法1) 電鍍過程中毛坯裂掉2) 應力過大造成鍍不上3) 無法通過結合力測試4) 拋光會產生內應力消除內應力的方法1) 注塑工藝的調整2) 烘烤(80攝氐度﹐4小時)4)熱水浸泡(必須是注塑機中出來后馬上扔到熱水里)3﹑對毛坯的結構要求1) 挂具點的設計﹕均勻﹑導電性能好(在非要求面)2) 盲孔的盡量減少(藏鉻干﹐藥水等)3) 盡量避免尖端和銳角(特別對品質要求高的產品)4﹑毛坯皮紋的要求5﹑絕緣工藝﹕1) 絕緣漆2) 活化時間過久導致絕緣失效四﹑電鍍件的外觀檢驗1﹑檢驗條件﹕a檢驗人員視力在0.9以上b燈光亮度1600流明(2支40日光燈)距被檢物1000mm c物體與QC員眼睛距離600mm~900mm﹐雙眼正視d觀察時間﹕A面6s﹐B面4s﹐C面2s2﹑電鍍件常見外觀缺陷﹕1) 漏塑2) 麻點3) 電鍍時起泡4) 燒焦5) 毛刺6) 露黃7) 划﹑碰傷﹕(底材﹑電鍍后)8) 發霧9) 毛邊﹐針孔﹕有機雜質或油類引起3﹑功能檢測﹕1) 厚度測試﹕電解測厚2) CASS測試3) 冷熱循環測試4) 冷熱沖擊試驗5) 熱水浸泡實驗。
镀镍光亮剂及其中间体
镀镍光亮剂及其中间体1前言镀镍光亮剂经过数十年的发展，目前一般分为四代。
第一代镀镍光亮剂以金属盐为主体；第二代为1.4-丁炔二醇和糖精的结合为主；第三代是1.4-丁炔二醇的环氧化合物及糖精；第四代以吡啶衍生物和炔胺类化合物及丙炔醇衍生物的组合及柔软剂为最典型的代表。
这几代镀镍光亮剂中，第三和第四代镀镍光亮剂与其中间体的关系密切。
镀镍光亮剂的中间体(以下简称中间体)实际上就是一种可以用来直接配制镀镍光亮剂的某种化工原材料，就象配制酸性镀铜光亮剂的M、N、SP、P等一样。
只要充分认识与熟练掌握了市售的各种类型中间体的效能(用途)、使用方法及配制技巧，把中间体进行适当组合就可以配制出性能良好的第一类(初级)镀镍光亮剂和第二类(次级)镀镍光亮剂。
2镀镍光亮剂的中间体中间体也分为第一类(初级)光亮剂与第二类(次级)光亮剂。
第四代镀镍光亮剂中的次级光亮剂以吡啶衍生物及炔胺类化合物为主体，再配以丙炔醇衍生物等其它中间体，这种组合最为典型，它们大都是几乎无色透明的液体。
用青岛华龙电镀公司的PHP(吡啶衍生物)200～300g/L，DEP(二乙胺基丙炔)20～30g/L，PAP(丙氧基丙炔醇)30g/L，ALS(烯丙基磺酸盐)30g/L配制的镀镍次级光亮剂与适量糖精配合，在空气搅拌下，电流强度2A，电镀时间3min可得到全光亮的霍尔槽试片，而且镀层的韧性好，其优良的性能可与国外优质镀镍光亮剂媲美，价格则低于进口产品〔1〕。
可以作为第一类光亮剂的中间体主要有：BSI(糖精)、ASNA(不饱和烯烃磺化物)、MHSS或MHEE(不饱和脂肪酸衍生物)、MSEE(不饱和脂肪酸的磺化物)、ALS(烯丙基磺酸盐)、SOB(芳香族磺酸盐)、BBI(磺酰胺类)、VS(烃基磺酸盐)、PN(脂肪不饱和磺酸盐)、PS(丙炔磺酸盐)等，另一种常用的物质是HPSS(有机多硫化合物)。
第四代镀镍光亮剂中的初级光亮剂，一般称为柔软剂，如武汉风帆电镀技术有限公司的柔软剂S含有BBI(C12H11NO4S2)和VS(C2H3SO3Na)等中间体，效果优良。
镀镍中间体系列
镀镍中间体系列
镀锌中间体系列
企业简介
我公司是一家从事电镀中间体与电镀添加剂研发、生产、销售的专业电镀化学品企业，产品通过ISO9001：2000标准体系认证。
公司由电镀添加剂生产车间、南方化工有限公司、南方电镀技术研究所组成，占地近10000平方米。
“以客户为中心,以市场为导向,以服务为根本”是我们发展的基石，使产品不断完善、改进和提升；“信誉至上，质量第一，国际同步”为企业目标，更好的服务于国内外表面处理行业，并与各界同仁携手前进，共创辉煌！
南方电镀中间体EX3
本品是南方电镀技术研究所潜心开发的最新型电镀镍中间体，具有良好的走位、光亮、润湿功能，效果非传统电镀镍化学品所能达到。
品名：大分子羟化脂肪醇醛缩合物
含量：>95%
物理特性：无毒性，不易燃
水溶性：轻微搅拌下，能与水任意比例互溶（20℃）
外观：淡黄色-黄色粘性液体，略有刺激性气味。
性质：
1.具有高于传统中间体的走位能力，能在瞬间使镍层覆盖整个工件，
并使镀层更加细腻白洁具有油性，不含硫不消光，可以完全取代ATPN、SSO3、去锌粉等走位效果。
本品无除杂效果，建议与不含硫去杂剂（如PN、VS、EHS等）配合使用，可达到低区高光亮效果。
2.本品具有一定光亮作用，特别使低电流区光亮与高区趋于一致，
可部分代替ALS。
3.本品具有较好的润湿作用，可明显消除镀层麻点针孔等缺陷。
4.添加一定量本品能较好地缓解低电流密度区发黑问题。
使用量：0.05～0.4g/L
消耗量：10-15 mL/KAH。
吉和昌业务培训镀镍中间体

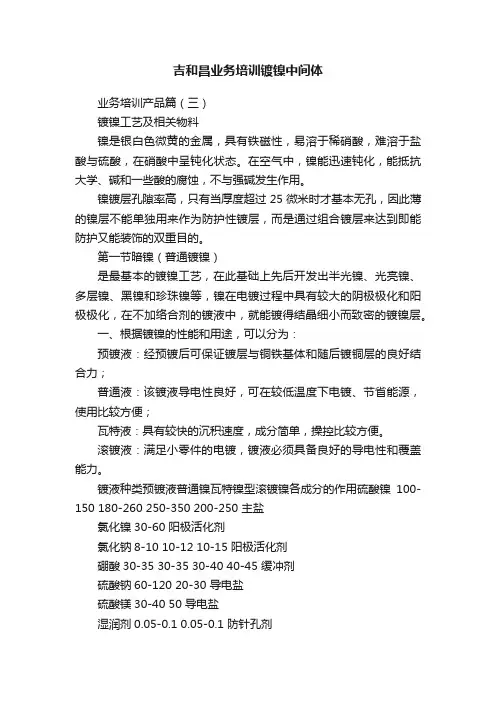

吉和昌业务培训镀镍中间体业务培训产品篇（三）镀镍工艺及相关物料镍是银白色微黄的金属，具有铁磁性，易溶于稀硝酸，难溶于盐酸与硫酸，在硝酸中呈钝化状态。
在空气中，镍能迅速钝化，能抵抗大学、碱和一些酸的腐蚀，不与强碱发生作用。
镍镀层孔隙率高，只有当厚度超过25微米时才基本无孔，因此薄的镍层不能单独用来作为防护性镀层，而是通过组合镀层来达到即能防护又能装饰的双重目的。
第一节暗镍（普通镀镍）是最基本的镀镍工艺，在此基础上先后开发出半光镍、光亮镍、多层镍、黑镍和珍珠镍等，镍在电镀过程中具有较大的阴极极化和阳极极化，在不加络合剂的镀液中，就能镀得结晶细小而致密的镀镍层。
一、根据镀镍的性能和用途，可以分为：预镀液：经预镀后可保证镀层与铜铁基体和随后镀铜层的良好结合力；普通液：该镀液导电性良好，可在较低温度下电镀、节省能源，使用比较方便；瓦特液：具有较快的沉积速度，成分简单，操控比较方便。
滚镀液：满足小零件的电镀，镀液必须具备良好的导电性和覆盖能力。
镀液种类预镀液普通镍瓦特镍型滚镀镍各成分的作用硫酸镍100-150 180-260 250-350 200-250 主盐氯化镍30-60 阳极活化剂氯化钠8-10 10-12 10-15 阳极活化剂硼酸30-35 30-35 30-40 40-45 缓冲剂硫酸钠60-120 20-30 导电盐硫酸镁30-40 50 导电盐湿润剂0.05-0.1 0.05-0.1 防针孔剂温度18-35 20-35 45-60 45-50PH 5-5.5 5-5.5 3-5 4.8-5.2 控制析氢与沉淀阴极电流密度0.5-1.5 0.8-1.5 1-2.5 1.0-1.5阴极移动用或不用用或不用需要滚镀二、镀镍用阳极阳极材料的纯度是电镀中最重要的条件，镍的含量>99%，不纯的阳极容易导致镀液污染，使镀层的物理性能变坏。
阳极应当缓慢的平衡的溶解没有颗粒沉陷导致微少镍粒的产生，否则不仅浪费阳极，而且对阴极镀层有不利的影响。
H0468980010电镀添加剂中间体的研究
墓硫酸钠等， 随着研究工作的深入， 发现一些特定的墓团和化学结构适合于做电镀添加剂， 从而开
始 了合成有机添加剂的时代， 学名是苯墓聚二硫丙磺酸钠， 其结构式为：
一Ｓ Ｓ Ｃ ２ ３０ Ｎ 一 （ Ｈ ）Ｓ ３ ａ
它是由苯二硫酚钠和丙烷磺内脂反应后生成的产物。而苯二硫酚和丙烷磺内脂也不是墓本化 工原料， 仍需要合成。 可见要开发出 适合于电镀添加剂的中问体并不是一件简单的李。由用户或一 般添加剂供应商自己 合成中间 体更是不划算的，因 此出 现了 专业的中问体开发和供应商来适应市
这些中间体根据其用途可以分为主光剂类、 辅助光亮剂类、 整平剂类、 走位剂类等。 需要指出的 是， 这种分类不是一成不变的。 同一种中问体和不同的品种组合， 其作用将有所不同。 很多光亮剂都 兼有整平作用， 比如 ＢＯ Ｂ Ｐ Ｐ Ｂ 和Ｄ Ｐ Ｅ ， Ｍ ，Ａ Ｓ Ｅ 都是光亮剂， 但其整平作用依次增强， 其中Ｄ Ｐ Ｅ 具有
／
１ ３６ ／ 匀 ／ ／／ ／
一
／／ ４
／ ’
叼
夕
０
启
图１ 镀镍中间体阴极极化曲线
若本液组成：ｉ ， ， ２０／ Ｎ Ｏ ＂ ５ｇＬ Ｓ ６ ０ Ｈ
ＮＣ ・ Ｈ０ ｇ Ｌ ｉ， ６ ｘ ５ ／ ｌ ０ ｐ ５ Ｈ ３ ．
移， 添加蚤为０４／ ．ｇ Ｌ时达５ｍ 左右， ０ｖ 添加量为０８／ 时可达５０ 并且在有搅拌时更明显。 ．ｇ Ｌ ０ｍ ， ｙ 说 明丁炔二醉对电 极过程有阻滞作用， 并且受扩散控制。 从过量使用会使镀层有脆性说明它在镀层中 有夹杂现象。李实上， 丁块二醉是一种可行的镀镍光亮剂。我们以丁炔二醉为参照系， 可以筛选出 一系列符合上述条件而又优于丁炔二醉的中间体。 图１ 是几种炔类和烯类衍生物等中间体的阴极极化曲线。曲线显示所测的几种中间体大都有 优于丁炔二醉的极化性能。 考虑到实际电极过程中的许多协同效应， 研究出 各种具有辅助作用的中间体也十分重要。 比如 利用某些有机物 〔 如不饱合脂肪酸盐） 对金属离子的 掩蔽作用， 可以研制出 镀镶除杂剂； 利用某些 有机物的不同应力顷向， 可以研制消除应力的柔软剂等。可以说电镀添加剂中体的商品化， 为电镀 添加剂开发商提供了方便， 也为电镀添加剂用户带来利益。 由于电镀镶的优良的装饰性能和防护性能， 一直是应用各种添加剂的主要镀种。 因此对镀镶添
电镀中间体应用的探讨(二)

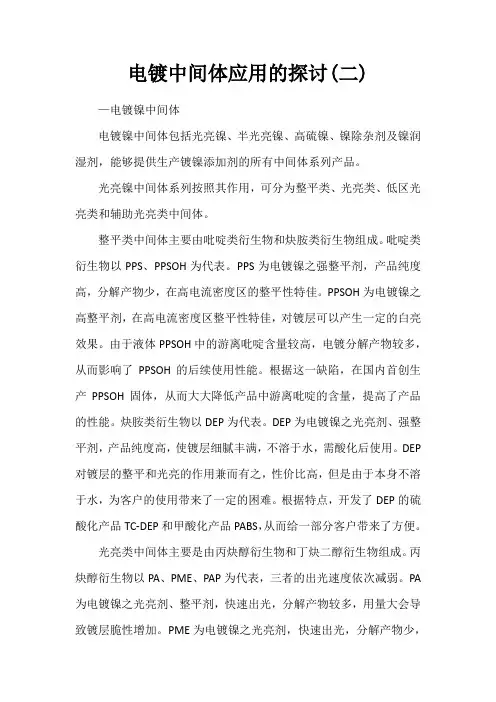

电镀中间体应用的探讨(二) —电镀镍中间体电镀镍中间体包括光亮镍、半光亮镍、高硫镍、镍除杂剂及镍润湿剂，能够提供生产镀镍添加剂的所有中间体系列产品。
光亮镍中间体系列按照其作用，可分为整平类、光亮类、低区光亮类和辅助光亮类中间体。
整平类中间体主要由吡啶类衍生物和炔胺类衍生物组成。
吡啶类衍生物以PPS、PPSOH为代表。
PPS为电镀镍之强整平剂，产品纯度高，分解产物少，在高电流密度区的整平性特佳。
PPSOH为电镀镍之高整平剂，在高电流密度区整平性特佳，对镀层可以产生一定的白亮效果。
由于液体PPSOH中的游离吡啶含量较高，电镀分解产物较多，从而影响了PPSOH的后续使用性能。
根据这一缺陷，在国内首创生产PPSOH固体，从而大大降低产品中游离吡啶的含量，提高了产品的性能。
炔胺类衍生物以DEP为代表。
DEP为电镀镍之光亮剂、强整平剂，产品纯度高，使镀层细腻丰满，不溶于水，需酸化后使用。
DEP 对镀层的整平和光亮的作用兼而有之，性价比高，但是由于本身不溶于水，为客户的使用带来了一定的困难。
根据特点，开发了DEP的硫酸化产品TC-DEP和甲酸化产品PABS，从而给一部分客户带来了方便。
光亮类中间体主要是由丙炔醇衍生物和丁炔二醇衍生物组成。
丙炔醇衍生物以PA、PME、PAP为代表，三者的出光速度依次减弱。
PA 为电镀镍之光亮剂、整平剂，快速出光，分解产物较多，用量大会导致镀层脆性增加。
PME为电镀镍之光亮剂，快速出光，分解产物少，特别适合滚镀。
PAP为电镀镍之光亮剂，快速出光，对镀层可以产生一定的乌亮效果，延展性好，特别适合挂镀。
丁炔二醇衍生物以BEO、BMP为代表，均属于电镀镍之长效光亮剂，能使镀层结晶细化，降低添加剂的消耗量。
低区光亮类中间体主要分为低区光亮整平类和提高低区深镀能力类中间体。
低区光亮整平类中间体以PS、POPDH为代表。
PS为电镀镍之低区光亮剂、整平剂，能提高低区的光亮性和填平性，效果明显，脆性小。
电镀中间体探讨
电镀中间体应用的探讨（一）—锌、铜电镀中间体吉和昌化工(Jadechem Chemicals)是宋文超先生和戴荣明先生于2000年创办的高科技企业，主要致力于电镀中间体、添加剂以及其他精细化工产品的生产、研发和销售。
吉和昌化工通过自身创新研发，将以PPS为代表的中间体产品实现了国产化、规模化生产，打破进口产品的垄断，在行业内赢得了极高的评价。
目前，吉和昌化工已经成功开发出了三大系列电镀中间体：镍中间体、锌中间体和铜中间体。
这些高品质产品都在行业中得到了广大客户的认可和欢迎。
吉和昌化工的电镀锌中间体包括氯化钾酸性锌、无氰和氰化物碱性锌、锌的三价铬钝化三类系列产品。
氯化钾酸性锌中间体有：卞叉丙酮(BAR)、卞叉双丙酮(BZA)、邻氯苯甲醛(OCBA)、高温载体(OCT-5/15)。
无氰和氰化物碱性锌中间体有：卞基烟酸内盐(BPC)、咪唑丙氧基缩合物(IMZE)、氯化六次甲基三季铵盐(HETM)和DPE-Ⅲ。
锌的三价铬钝化中间体有：碱式硫酸铬、硝酸铬、络合剂和促进剂。
BZA是氯化钾酸性镀锌光亮剂，可取代苄叉丙酮、邻氯苯甲醛，钝化效果极佳，镀层白亮。
OCT-5/15是氯化钾镀锌用载体，由烷基酚聚氧乙烯醚磺化制得。
因为其结构中含有苯环基团，根据化学结构相似者相容原理，OCT-5/15与同样含有苯环结构的BAR、BZA和OCBA的乳化效果最佳，较不含苯环结构的脂肪醇聚氧乙烯醚（平平加）磺化物的乳化效率要高。
OCT-5与OCT-15一起使用，能够起到协同效果，可辅助整平光亮、大幅提高酸性镀锌浊点。
无氰碱性镀锌为环保型镀锌电镀工艺，电镀槽液不含剧毒的氰化物，电镀的废水容易处理。
镀锌中间体：卞基烟酸内盐(BPC)、咪唑丙氧基缩合物(IMZE)和DPE-Ⅲ可以用于配制无氰碱性镀锌添加剂；卞基烟酸内盐(BPC)、咪唑丙氧基缩合物(IMZE)、氯化六次甲基三季铵盐(HETM)则用于氰化物碱性镀锌添加剂；氯化六次甲基三季铵盐(HETM)也简称为ETP，还可以用于化学镀铜添加剂中。
电镀中间体产品资料
镀镍中间体系列▼PPS一、公司产品特性经过重结晶精制，产品纯度高达99.5%，几乎不含游离吡啶。
二、质量标准Q/LZ 06-2008外观白色片状晶体水溶性良好含量≥99%游离吡啶无三、产品应用用量10～15mg/L消耗量10g/KAH作用电镀镍之强整平剂特点产品纯度高，分解产物少，在高电流密度区的整平性特佳。
▼PPS-OH（45%）一、公司产品特性采用中控指标控制反应程度，同时增加除去游离吡啶及亚硫酸工艺，从而产品中含游离吡啶、SO32-、有机盐含量极少，保证了产品纯度及稳定性。
防止了镀件发黑、高区粗糙、低区发黑、针孔较多等异常现象。
二、质量标准Q/LZ 05-2008外观无色至淡黄色透明液PH值4-5比重34波美度折光度64含量≥45%亚硫酸钠＜0.3%氯化钠12%PPS-OH盐＜1%游离吡啶＜50PPm三、产品应用用量50～500mg/L消耗量40g/KAH作用电镀镍之高整平剂特点在高电流密度区整平性特佳，对镀层可以产生一定的白亮效果。
▼PPS-OH（固体）一、公司产品特性在液体PPS-OH基础上，经酒精结晶制得。
产品更纯，使镀件白亮、纯净。
二、质量标准Q/LZ 11-2008外观白色固体含量78-79%水溶性合格氯化钠19-20%吡啶味无产品打片：无异常三、产品应用用量25～250mg/L消耗量20g/KAH作用电镀镍之高整平剂特点在高电流密度区整平性特佳，分解产物少。
▼BEO一、公司产品特性采用高压法生产，采用物理方法脱色，减少用化学法脱色对有效成份破坏，具有颜色浅、耐消耗、整平强等特点。
二、质量标准Q/LZ 01-2008外观黄色透明液体PH值 5折光度74水溶性无混浊与水任何比例互溶有效含量：≥98%比重 1.1-1.2三、产品应用用量20～100mg/L消耗量8g/KAH作用电镀镍之长效光亮剂，弱整平剂。
特点能使镀层结晶细化。
▼BMP一、公司产品特性采用高压法生产，脱色采用物理方法，减少用化学法脱色对有效成份破坏，具有颜色浅、耐消耗、整平强等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镀镍中间体系列▼PPS一、公司产品特性经过重结晶精制，产品纯度高达99.5%，几乎不含游离吡啶。
二、质量标准Q/LZ 06-2008外观白色片状晶体水溶性良好含量≥99%游离吡啶无三、产品应用用量10～15mg/L消耗量10g/KAH作用电镀镍之强整平剂特点产品纯度高，分解产物少，在高电流密度区的整平性特佳。
▼PPS-OH（45%）一、公司产品特性采用中控指标控制反应程度，同时增加除去游离吡啶及亚硫酸工艺，从而产品中含游离吡啶、SO32-、有机盐含量极少，保证了产品纯度及稳定性。
防止了镀件发黑、高区粗糙、低区发黑、针孔较多等异常现象。
二、质量标准Q/LZ 05-2008外观无色至淡黄色透明液PH值4-5比重34波美度折光度64含量≥45%亚硫酸钠＜0.3%氯化钠12%PPS-OH盐＜1%游离吡啶＜50PPm三、产品应用用量50～500mg/L消耗量40g/KAH作用电镀镍之高整平剂特点在高电流密度区整平性特佳，对镀层可以产生一定的白亮效果。
▼PPS-OH（固体）一、公司产品特性在液体PPS-OH基础上，经酒精结晶制得。
产品更纯，使镀件白亮、纯净。
二、质量标准Q/LZ 11-2008外观白色固体含量78-79%水溶性合格氯化钠19-20%吡啶味无产品打片：无异常三、产品应用用量25～250mg/L消耗量20g/KAH作用电镀镍之高整平剂特点在高电流密度区整平性特佳，分解产物少。
▼BEO一、公司产品特性采用高压法生产，采用物理方法脱色，减少用化学法脱色对有效成份破坏，具有颜色浅、耐消耗、整平强等特点。
二、质量标准Q/LZ 01-2008外观黄色透明液体PH值 5折光度74水溶性无混浊与水任何比例互溶有效含量：≥98%比重 1.1-1.2三、产品应用用量20～100mg/L消耗量8g/KAH作用电镀镍之长效光亮剂，弱整平剂。
特点能使镀层结晶细化。
▼BMP一、公司产品特性采用高压法生产，脱色采用物理方法，减少用化学法脱色对有效成份破坏，具有颜色浅、耐消耗、整平强等特点。
时间放置过长，颜色会变深，加少量碱会变浅。
二、质量标准Q/LZ 02-2008外观透明液体PH 4-5折光度60比重 1.0水溶性与水任何比例互溶有效含量：≥98%三、产品应用用量20～120mg/L消耗量9g/KAH作用电镀镍之长效光亮剂，弱整平剂。
特点能使镀层结晶细化，对镀层可以产生一定乌亮效果。
▼PA一、公司产品特性纯度高，此产品在塑料桶或普通铁桶中不宜长时间存放，应尽量减少存放时间。
二、质量标准Q/LZ 20-2008外观无色或淡黄色液体含量≥99.0%(GC)水溶性合格产品打片：无异常三、产品应用用量10～20mg/L消耗量8g/KAH作用电镀镍之光亮剂，整平剂。
特点快速出光，用量大会导致镀层脆性增加。
▼PAP一、公司产品特性PAP-1 采用低压法生产，具有出光速度快等特点。
PAP-2 采用高压法生产，具有整平强，耐消耗等特点。
二、质量标准Q/LZ 04-2008PH 6折光 1.45比重0.97-0.98水溶性任何比例互溶外观无色至淡黄色液体有效含量≥98%三、产品应用用量10～30mg/L消耗量6g/KAH作用电镀镍之光亮剂，整平剂。
特点快速出光，对镀层可以产生一定乌亮效果。
▼PME一、公司产品特性采用高压法生产，高真空精镏处理，具有产品纯净等特点。
二、质量标准Q/LZ 03-2008外观无色至淡黄色液体水溶性任何比例互溶折光度62有效含量≥99%PH 5-6比重 1.01-1.04三、产品应用用量10～30mg/L消耗量4g/KAH作用电镀镍之光亮剂，整平剂。
特点快速出光，分解产物少。
▼ALS一、公司产品特性SO32-残留控制在0.3%以下，严格控制生产中聚合发生，从而保证产品在使用过程中，低区不发黑，高区不粗糙，不消光，镀液可长期稳定使用。
二、质量标准Q/LZ 07-2008外观无色透明液体PH值6-8折光度38.5比重 1.25含量≥35%Na2so3% ＜0.3%氯化钠含量＜10%三、产品应用用量3～10mg/L消耗量120g/KAH作用电镀镍之辅助光亮剂。
特点初级光亮剂，提高金属分布能力和延展性。
一、公司产品特性生产PS的中间产物丙炔氯，采用先进生产工艺，不含油状物，丙炔氯的纯度达到99%以上。
从而保证了PS纯度高，不含油状物，同时选用独特生产技术，减少PS聚合氧化发生，从而保证PS颜色浅、不含聚合物。
另外增加除去未反应的SO32-工艺，使镀件低区不发黑，高区不粗糙，不消光，镀液可长期稳定使用。
二、质量标准Q/LZ 08-2008外观无色至淡黄色PH 3-4含量≥25%折光度34比重 1.25亚硫酸纳＜0.3%三、产品应用用量10～200mg/L消耗量12g/KAH作用电镀镍之低区光亮剂，填平剂。
特点能提高低区的光亮性和填平性，效果明显，脆性小。
一、公司产品特性生产DEP的中间产物丙炔氯，舍弃了常规方法，采用先进生产工艺，不含油状物，丙炔氯的纯度高达99%以上。
从而保证了DEP的纯度，经过精制可达99%以上，酸化后不含油状物，酸化完全。
二、质量标准Q/LZ 21-2008外观淡黄色液体含量≥99%水溶性不溶于水产品打片：无异常三、产品应用用量1～10mg/L消耗量 1.5g/KAH作用电镀镍之光亮剂，强整平剂。
特点产品纯度高，使镀层细腻丰满，不溶于水，需酸化后使用。
▼PABS一、公司产品特性采用高纯DEP经低温甲酸酸化，从而保证了PABS纯度，具有整平强，走位好，不发蓝等。
二、质量标准Q/LZ 09-2008外观淡黄色透明液体水溶性任何比例互溶折光度53含量≥70%PH 4-6比重 1.0三、产品应用用量5～40mg/L消耗量3g/KAH作用电镀镍之光亮剂，强整平剂。
特点DEP的甲酸酸化产物，使镀层细腻丰满。
▼TC-DEP一、公司产品特性采用高纯DEP经硫酸低温酸化，从而保证了产品的纯度。
二、质量标准Q/LZ 22-2008外观淡黄色液体含量≥70%水溶性合格产品打片：无异常三、产品应用用量5～40mg/L消耗量3g/KAH作用电镀镍之光亮剂，强整平剂。
特点DEP的硫酸酸化产物，使镀层细腻丰满。
一、公司产品特性采用特殊催化剂，防止了产品氧化、分解，从而保证了产品纯度及含量。
二、质量标准Q/LZ 10-2008外观淡黄色透明液体PH 1-2水溶性与水任何比例互溶比重 1.0-1.1折光度40含量≥50%三、产品应用用量5～40mg/L消耗量6g/KAH作用电镀镍之低区光亮剂，填平剂。
特点同炔属醇类衍生物搭配使用，加强整平协同出光，增加镀层白亮，提高低区填平能力。
一、公司产品特性与1.3丙烷磺内酯加成产物,副产物少。
二、质量标准Q/LZ 19-2008外观棕红色液体含量≥50%PH 10比重 1.1三、产品应用用量20～60mg/L作用电镀镍之低区光亮剂，填平剂。
特点能够增加低区的光亮性和填平性。
▼POPS一、公司产品特性产品中PA含量少，低区走位效果明显。
二、质量标准Q/LZ 18-2008外观淡黄色液体折光63含量≥45%PH值10-13比重 1.1三、产品应用用量10～100mg/L作用电镀镍之中低区光亮剂，填平剂。
特点能够增加低区的光亮性和填平性。
一、公司产品特性采用特殊合成及精制工艺，产品纯度高，可达到97%以上。
在冷水中直接溶解度可到50g/L，加碱可达150-180 g/L，无沉淀或漂浮物，产品纯净。
二、质量标准Q/LZ 16-2008外观白色粉状水溶性取5g溶于100g水澄清含量96%三、产品应用用量50～500mg/L作用电镀镍之辅助光亮剂。
特点初级光亮剂，提高镀层的延展性，具有抗杂和增白的作用。
可以按照重量比1：2替代部分糖精。
▼SAC一、公司产品特性高纯度糖精钠，不套用，不用高锰酸钾氧化，具有纯度高，可达99.8%，不含锰离子，具有走位好，柔软性好等特点，是高档光剂的首选。
二、质量标准Q/LZ 17-2008外观白色晶体水溶性30%含量≥99%机械杂质无干燥失重≤15铵盐≤0.0025重金属（以PB计）≤0.001砷盐（以AS计）≤0.0002用量1-10g/L作用电镀柔软剂特点强柔软.走位功能强▼TC-EHS一、公司产品特性产品冲稀5～10倍，静止2小时不浑浊，杂质少。
二、质量标准Q/LZ 23-2008外观无色液体或微黄色液体含量≥40%水溶性合格产品打片：无异常三、产品应用用量50～250mg/L作用电镀镍之低泡湿润剂。
特点增强湿润效果，减少麻点与针孔，适用于机械或空气搅拌。
应用在强碱性溶液中具有出色的溶解性、稳定性和渗透性，用于制造印染前处理抗浓碱精炼剂和丝光渗透剂。
▼PN不含SO32-，具有除杂，走位，柔软功能。
二、质量标准Q/LZ 15-2008外观无色水溶性任何比例互溶折光度20含量≥28%PH 7比重1-2三、产品应用用量10～100mg/L作用电镀镍之重金属络合剂。
特点适用广泛，能有效络合铜、锌、铅等金属离子。
▼ATPN一、公司产品特性结构准确，对锌、铜具有较好隐蔽效果。
二、质量标准Q/LZ 13-2008外观白色晶体水溶性取0.5g溶于100g水中澄清含量≥98%三、产品应用用量1～10mg/L消耗量1g/KAH作用电镀镍中提高低电流区遮盖能力，杂质容忍剂。
特点能提高低区深镀能力，同时具有抗杂效果，用量大时会导致失光。
▼TPP一、公司产品特性产品纯度高，除zn2+杂质非常明显。
二、质量标准Q/LZ 14-2008外观白色晶体水溶性5g/L澄清透明含量≥98%三、产品应用用量10～100mg/L作用电镀镍之除杂剂特点强力除锌，铜等重金属离子，效果极佳。
▼SSO3一、公司产品特性产品具有结构式正确，含量55%准确，不含有沉淀，产品质量稳定，不会有异常情况发生。
二、质量标准Q/LZ 12-2008外观无色液体折光度36含量≥55%PH 4比重 1.3三、产品应用用量1～20mg/L消耗量2g/KAH作用电镀镍中提高低电流区遮盖能力，杂质容忍剂。
特点能提高低区深镀能力，同时具有抗杂效果。
▼Q-Fe一、公司产品特性产品含量高，可达97%，是普通去铁粉2倍含量。
二、质量标准Q/LZ 24-2008外观白色粉末含量≥97%水溶性10% 澄清透明三、产品应用用量0.5～2mg/L作用去除镀液铁杂质特点减少针孔、麻点的产生。
▼VS一、公司产品特性乙炔基磺酸钠有更强柔软走位功能。
二、质量标准Q/LZ 25-2008外观淡黄色透明液体含量≥25.0%(碘量法)次要成份Na C1水溶性（20℃）与水任意比例混溶三、产品应用用量1～2g/L作用电镀镍之辅助光亮剂。
特点提高电镀镍之均度能力，改善镀层延伸性和光亮度。
一、公司产品特性和进口产品质量一样，含量在80-83%。
