玻璃电熔技术-精

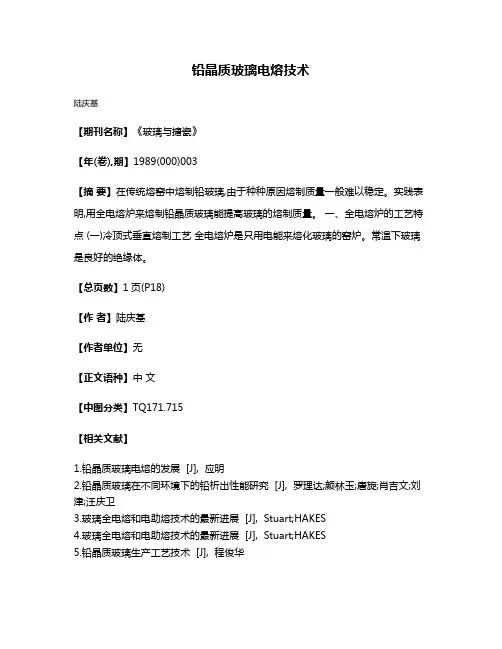

铅晶质玻璃电熔技术
铅晶质玻璃电熔技术
陆庆基
【期刊名称】《玻璃与搪瓷》
【年(卷),期】1989(000)003
【摘要】在传统熔窑中熔制铅玻璃,由于种种原因熔制质量一般难以稳定。
实践表明,用全电熔炉来熔制铅晶质玻璃能提高玻璃的熔制质量。
一、全电熔炉的工艺特点 (一)冷顶式垂直熔制工艺全电熔炉是只用电能来熔化玻璃的窑炉。
常温下玻璃是良好的绝缘体。
【总页数】1页(P18)
【作者】陆庆基
【作者单位】无
【正文语种】中文
【中图分类】TQ171.715
【相关文献】
1.铅晶质玻璃电熔的发展 [J], 应明
2.铅晶质玻璃在不同环境下的铅析出性能研究 [J], 罗理达;颜林玉;唐旋;肖吉文;刘津;汪庆卫
3.玻璃全电熔和电助熔技术的最新进展 [J], Stuart;HAKES
4.玻璃全电熔和电助熔技术的最新进展 [J], Stuart;HAKES
5.铅晶质玻璃生产工艺技术 [J], 程俊华
因版权原因，仅展示原文概要，查看原文内容请购买。
玻璃全电熔和电助熔窑炉技术的最新进展
玻璃全电熔和电助熔窑炉技术的最新进展发布者： chiefway 发布时间： 2009-10-20 09:02 浏览次数： 254玻璃全电熔和电助熔窑炉技术的最新进展Mr. Stuart HAKES（英国FIC公司）摘要：本文详细介绍了玻璃钼电极用水套的使用，并指出了电极水套的推进方法和注意事项，同时介绍了两种性能优异的电极水套，这些水套不仅有可拆卸的独立水路从而避免推进过程的水套堵塞和热冲击，而且还能使用在恶劣的环境中。
文章还介绍了流液洞和加料口拐角的侵蚀问题，提出了比较好的解决办法，并详细分析了原因和机理。
关键词：冷却水套；钼电极；流液洞；加料口；热冲击；RECENT DEVELOPMENTS IN ALL ELECTRIC MELTING ANDELECTRIC BOOSTING IN GLASS FURNACESStuart HAKES(FIC)Abstract：It were introduced that the using of cooling holder for molybdenum electrodes, and boosting ways and attentions during boosting holders were pointed out. Furthermore, another two kinds of good cooling holders were introduced. They have not only a removable waterway so as to avoid blockage and thermal shock the advancing process, but also operated in all-electric furnaces in extremely arduous environments. In addition，the erosion in the throat and doghouse corner was introduced in the paper, and author with his experiences analyzed the reason and mechanism and pointed out better solutions.Key words: cooling holder；molybdenum electrodes；throat；doghouse；thermal shockl、水套的介绍随着钼电极的研究发展，特别钼电极安全地投入使用，推进了玻璃电熔和电助熔的商业化的实现。
电是如何熔化玻璃的
电是如何熔化玻璃的汪庆卫撰写生活中有很多地方有玻璃，如建筑上的玻璃门、玻璃窗；汽车上的玻璃窗；各种装饰玻璃等。
过去玻璃的熔化是依靠天然气或石油等燃烧产生的热量把玻璃熔化。
而目前有一种节能减排的玻璃熔化技术，直接采用电来熔化玻璃，这样在熔化的过程中既不会产生废气，噪音也非常小，在2003年中国科技部还把“玻璃电熔技术及其成套装备”作为科技成果重点推广项目在全国推广。
那么电究竟是如何熔化玻璃的呢？众所周知，玻璃在常温下是固体，是一种良好的绝缘体。
因此在玻璃的两端直接加上电压是不会有任何反应的，更不会被加热熔化，因此到底电是如何输入的？热量又是怎么产生的？原来，虽然室温下玻璃是固体，但随着温度的升高，玻璃会逐渐软化并最终形成液体。
而高温液体的玻璃是一种良好的导体。
玻璃的这种性质与我们生活中的导体如铜、铁不太一样，生活中的导体主要是金属，金属是单质，内部含有很多导电的自由电子，因此在常温下和高温下都是良导体。
而玻璃是非晶体，其主要成份为SiO2,CaO,Na2O,K2O等。
虽然内部也含有很多导电的离子，但是由于玻璃在低温下自身有很大的粘度，因此导电离子很难自由移动，都只能在固定位置进行振动，当玻璃两端施加一定的电压时，导电离子不能形成定向移动，因此没有导电性能。
随着温度的升高，玻璃的粘度降低了，而导电离子在高温下的活性更大，因此开始有一定的活动性，当外部此时施加一定的电压时，导电离子开始慢慢定向移动，因此形成了微弱电流并逐渐导电，玻璃的导电能力随着温度的升高越来越好。
当玻璃完全熔化变成液体时，其粘度很小，导电离子可以自由移动，此时的玻璃就是良好的电导体。
如图所示，我们可以通过在窑炉侧面插入一对电极，当电极两端施加一定的电压，那么两支电极之间就出现一定的电流，图中黑色细线为两电极间的电力线示意。
红色部分为高温的玻璃液。
玻璃能导电了，那么电通过玻璃体，玻璃由于自身的电阻形成焦耳热，就像家里的电灯泡、电阻炉一样，电流经电阻后，由于导电粒子的持续流动产生的离子间、分子间等内部碰撞摩擦，使得玻璃体自身发热，该热量的持续产生使得玻璃体温度逐渐升高，直至玻璃自身被熔化。
一玻璃电熔基础
一玻璃电熔基础1 玻璃的导电行为 (2)1.1熔融玻璃的电导率 (3)1.1.1玻璃的导电性1.1.2熔融玻璃电导率和温度的关系1.1.3熔融玻璃电阻率与化学成分的关系1.1.4混碱效应的应用实例1.1.5常用的熔融玻璃的电阻率—温度曲线1.1.6失调角和稳定性准数对玻璃电熔控制的影响1.1.7熔融玻璃电阻率的计算1.1.8玻璃的粘度1.2 电极间玻璃液电阻的计算 (14)1.2.1欧姆定律的应用1.2.2板状电极间玻璃液电阻的计算1.2.3两支平行棒电极间的电阻1.2.4两列平行放置的棒电极的电阻1.2.5两支相对放置的棒电极的电阻1.2.6三相电极的电阻计算2 电极 (19)2.1 电极的选择原则 (19)2.2 钼电极 (19)2.2.1 钼电极的物理性能 (20)2.2.2 钼电极的的组织结构变化 (21)2.2.3 钼电极的化学组成 (22)2.2.4 钼电极的结构和布置 (28)2.2.5 电极水套 (40)2.2.6 钼电极临界电流密度和尺寸的选择 (47)2.2.7 钼电极的蚀损与保护 (49)2.2.8 钼电极的电缆联结 (52)2.2.9 钼电极的使用及注意事项 (53)2.3 氧化锡电极 (56)2.3.1氧化锡电极的概述……………………………….2.3.2氧化锡电极的物理性能 (57)2.3.3氧化锡电极的化学性能 (62)2.3.4 氧化锡电极的制造工艺 (62)2.3.5几种常用的氧化锡电极 (63)2.3.6 氧化锡电极的安装和使用 (64)2.3.7 氧化锡电极的的蚀损 (66)2.4 硅碳棒电热元件 (66)2.4.1硅碳棒的物理性能 (66)2.4.2 硅碳棒的化学性能 (67)2.4.3硅碳棒的老化和涂层保护 (68)2.4.4硅碳棒的规格与型号 (68)2.4.5硅碳棒的电气联接 (70)2.4.6硅碳棒的使用注意事项 (70)2.5二硅化钼发热体 (72)2.5.1硅钼棒的理化性能 (72)2.5.2安装方法 (75)2.5.3使用要点 (76)2.6石墨电极 (80)2.7铂电极 (81)2.8 冷却水系统 (81)3 供电与控制 (84)3.1 供电及控制系统 (85)3.1.1可控硅+隔离变压器3.1.2可控硅+磁性调压器3.1.3感应调压器+隔离变压器3.1.4抽头变压器3.1.5T型变压器3.2 可控硅控制系统 (92)3.2.1接隔离变压器的可控硅系统3.2.2接磁性调压器的可控硅系统3.2.3接过零触发的周波控制器的可控硅控制系统（调功器）3.2.4移相控制器的可控硅控制系统（调压器）3.3 可控硅的触发系统及触发仪表 (97)3.3.1恒流控制3.3.2恒温控制3.3.3恒电阻控制3.3.4周波控制器(调功器)3.3.5可控硅调压移相控制器（TG－Y1/3－A/B型）3.4 电加热闭环控制方案 (105)3.5 变压器的设计选型 (106)3.5.1变压器的设计选型3.5.2变压器的选择的注意事项3.6 供电及控制系统设计过程中的注意事项 (108)3.7 控制柜的设计与制造 (108)3.7.1电熔化所需的基本设备3.7.2仪表控制柜3.7.3对控制系统的要求3.7.4开关3.7.5快速熔断器的选择3.7.6可控硅元件的选取4 玻璃电熔窑的电源选择 (113)4.1玻璃电熔窑的熔化电熔 (113)4.2玻璃电熔窑的应急电源 (113)4.3功率因素的提高 (115)4.3.1功率因数补偿方法4.3.2功率因数的计算与补偿容量的确定4.3.4补偿容量的确定5 砌窑材料 (120)5.1烧结锆刚玉砖5.2电熔锆刚玉砖5.3电熔刚玉砖5.4电熔锆铬刚玉砖（AZCS）5.5电熔石英砖5.6电熔锆石英砖5.7耐火材料的钻孔前言玻璃在高温时是一种电导体。
玻璃熔融工艺
玻璃熔融工艺一、玻璃熔窑的类型、结构及特点按照熔窑的生产能力可分为坩埚窑和池窑。
1.坩埚窑坩埚窑是指在坩埚中熔化玻璃的一种间歇式作业的玻璃熔窑。
其结构主要包括作业室、喷火筒（小炉）、燃烧室、漏料坑、蓄热室等部分。
在作业室内安放8～12只坩埚（要求特殊的玻璃也有仅置放一只坩埚进行熔制）。
配合料可分3～5批加入到各坩埚中。
当配合料在坩埚中完成熔制、澄清和冷却过程后即可进行成型。
在成型结束后，又再重新分批加入配合料，进行下一循环的熔制周期。
坩埚窑的熔制周期从第一次加料开始到此坩埚料成型结束，一般为一昼夜。
对难熔的玻璃也可适当地延长熔制时间，但这样会对其他坩埚的熔制、澄清和成型带来影响。
坩埚窑占地、投资少，同一窑内可熔制多种不同组成或不同颜色的玻璃，生产灵活性大，适用于生产品种多、产量少、质量要求较高或有特殊工艺要求的玻璃。
对要求高温熔制、低温成型的硒硫化镉类着色的玻璃，或低价铁着色类的玻璃尤为合适。
但坩埚窑的生产能力低、燃料消耗大，难以实现机械化和自动化生产。
坩埚窑按废气余热回收设备分为蓄热室和换热器两种；按火焰在窑内的流动方向分为倒焰式、平焰式、联合火焰式；按坩蜗数量分为单坩埚窑、双坩埚窑和多坩埚窑；按燃料品种区分有全煤气、半煤气和燃油坩埚窑等。
以下选取4种坩埚窑进行介绍。
（1）蓄热室坩埚窑采用蓄热室作为废气余热回收设备的坩埚窑。
（2）换热室坩埚窑采用换热器作为废气余热回收设备的坩埚窑。
（3）倒焰式坩埚窑窑内火焰呈倒转流动的坩埚窑。
火焰由位于窑底的喷火口向上喷出，然后沿着坩埚自上向下经窑底吸火孔排出。
其特点是温度沿整个坩埚高度分布比较均匀，上下温差小，由于火焰自窑底排出，窑底部温度较高，因而使窑底和坩埚都容易损坏，限制了窑内温度的提高。
图 2.5（a）为倒焰式坩埚窑示意图。
倒焰式坩埚窑可以配置换热器，也可配置蓄热室。
（4）平焰式坩埚窑图2.5（b）所示为窑内火焰呈水平方向流动的坩埚窑。
火焰在坩埚上部流动，可以提高火焰温度，加强传热过程，有利于提高熔化率。
玻璃全电熔和电助熔技术的最新进展
２０ ０ ７年 ８月
玻 璃 与搪 瓷 （ ？ ） 专－ ３ Ｊ Ｇ Ａ Ｓ＆ Ｅ Ａ Ｌ Ｍｏ ｏｒｐ ） ＬＳ Ｎ ＭＥ （ ｎｇａｈ
Ａ ｇ２ ０ ｕ ．０ ７
玻 璃 全 电熔 和 电助 熔 技 术 的最 新 进 展
Ｓ ｕ ｒ ｔ ａ ｔＨＡＫＥＳ （Ｉ ＦＣ公司 ， 国） 英
的解决 办法 ， 详 细分析 了原 因和机 理 。 并 关键词 ： 璃熔 窑 ； 玻 冷却水 套 ； 电极 ； 钼 流液 洞 ； 料 口； 冲 击 加 热 中 图分 类号 ： Ｑ ７ ． ２ Ｔ １１６ ３ 文献 标识 码 ： Ａ 文章 编号 ：０ ０— ８ １ ２ ０ １ ０ ２ ７ （０ ７专 刊） Ｏ ４— ５ ＯＯ ０
（ Ｉ ｏ ｔ． Ｋ） ＦＣ Ｃ ．Ｌｄ ，Ｕ
Ａｂ ｔ ａ ｔ Ｉ ｗａ ｎ ｒ ｄ ｃ ｄ ｔ ａ ｈ ｓ ｇ ｏ ｏ ｌ ｇ ｈ ｌ ｅ ｏ ｌ ｂ ｅ ｕ ｅ ｅ ｔ ｄ ｓ ａ ｄ ｂ ｏ ｔ ｇ ｓｒ ｃ ：ｔ ｓ ｉ ｔ ｕ ｅ ｈ ｔｔ ｅ ｕ ｉ ｆ ｃ ｏｉ ｏ ｄ ｒ ｆｒ ｍｏｙ ｄ ｎ ｍ ｌ ｃ ｏ ｅ ｎ ｏ ｓｉ ｏ ｎ ｎ ｒ ｎ ｗａ ｓａ ｄ ａｔｎ ｉ ｎ ｕ ｎ ｏ ｓ ｎ ｏｄ ｒ ｅ ｅ ｐ ｉｔ ｄ ｏ ｔ ｕ ｔｅ ｍｏ ｅ ｎ ｔ ｅ ｉｄ ｆｇ ｏ ｙ ｎ ｔ ｔ ｓ ｄ ｒ ｇ ｂ ｏ ｔ ｇ ｈ ｌ ｅｓ ｗ ｒ ｏｎ ｅ ｕ ．Ｆ ｒ ｒ ｒ ，ａ ｏｈ ｒ ｔ ｋｎ ｓｏ ｏ ｄ ｅ ｏ ｉ ｉ ｈ ｗｏ
摘 要 ： 绍 了玻 璃钼 电极 用水 套 的使 用 ， 出了 电极 水 套 的推 进 方 法和 注 意 事 项 ， 时介 绍 了两 介 指 同
种性 能优 异 的电极 水套 ， 些水套 不仅 有可 拆 卸 的独立 水 路 从 而避 免 推进 过 程 的水 套堵 塞 和 热 这 冲击， 而且 还能 在 恶劣 的环境 中使 用。还 介 绍 了流液 洞和 加料 口拐角 的侵蚀 问题 ， 出 了比较好 提
华富工程三项玻璃电熔技术专利申报成功
来， 生产经 营形 势大 好 ， 出现 了供不 应求 的火爆 局 面。
中 国建 材 深 圳 凯盛 签 订 国 内平 板 玻 璃 行 业
首个烟气脱硝工程总承包合 同
中 国建 筑材 料 集 团有 限公 司所 属 深 圳 凯 盛科 技 工 程有 限公 司 近 日签 订 了我 国平 板玻 璃 行业 首个 烟
力 打下 坚实 的基 础 。
天 然气 气 枪 的角 度 ， 各 小炉 热 量 分 配均 衡 ， 高 熔 使 提 化率 ， 减少 火焰 对窑 炉 的烧损 与侵蚀 和维 护制 度 ， 规定 工作 标 准， 明确 奖罚 措施 ， 力调 动 大 家工 作 的 积极 性 及 主 着
件企 业 ， 分产 品还 远 销 印度 等 国。从 今 年元 月份 以 部
四季 沐 歌 （ 阳 ） 阳 能 高 硼 硅 玻 璃 窑 炉 点 火 洛 太
１ １月 ９日上 午 ， 四季 沐 歌 （ 阳 ） 阳能 有 限公 洛 太
司继真空 管式 太 阳能热 水器 生 产 ， 玻 璃真 空集 热 管 全 试 产后 ，又迎来 了一号 高硼 硅玻 璃 窑炉 的正 式点 火 ， 这 将使 洛 阳基地 乃 至整 个 集 团建 设 完 整 产业 链 的产
电熔 炉 自动加料 机 ” 三项 实用新 型 专利 。
申报 时 各项 生 产 技术 经 济 指标 的要求 ，已实 现产 业
化。
通 过 审慎 的考 核 ， 会 专 家认 为 ， 项 目生 产设 与 该
备 齐全 、 检测 手段 完善 ， 能够 满足 批量 生产要 求 。 该产 品 技术成 熟 ， 工艺先 进 ， 品 的一致 性和 稳定 性高 ， 产 整 体技 术达 到 同行业 先进 水平 ， 希望 进一 步扩 大并 占 并 领 国际市 场 。 同时 ， 专家 组表 示 ， 在考核 结束 后将 由市 政府 组织 有关 单位进 行 验 收 ， 给予 公 司一定 的贴 息 并
玻璃工艺学玻璃的熔制
第12章玻璃的熔制12.1 玻璃的熔制过程熔制是玻璃生产中重要的工序之一，它是配合料经过高温加热形成均匀的、无气泡的、并符合成形要求的玻璃液的过程。
玻璃制品的大部分缺陷主要在熔制过程中产生的，玻璃熔制过程进行的好坏与产品的产量、质量、合格率、生产成本、燃料消耗和池窑寿命都有密切关系，因此进行合理的熔制，是使整个生产过程得以顺利进行并生产出优质玻璃制品的重要保证。
玻璃的熔制是一个非常复杂的过程，它包括一系列物理的、化学的、物理化学的现象和反应，这些现象和反应的结果使各种原料的机械混合物变成了复杂的熔融物即玻璃液。
为了尽可能缩短熔制过程和获得优质玻璃，必须充分了解玻璃熔制过程中所发生的变化和进行熔制所需要的条件，从而寻求一些合适的工艺过程和制定合理的熔制制度。
各种配合料在加热形成玻璃过程中有许多物理的、化学的和物理化学的现象是基本相同的，其主要变化如表12-1所示：表12-1配合料在加热形成玻璃过程中的变化序号物理变化过程化学变化过程物理化学变化过程1 配合料加热固相反应生成低熔混合物2 吸附水的排除盐类分解各组分间相互溶解3 个别组分的熔化水化物的分解玻璃和炉气介质间的相互作用4 多晶转变化学结合水的排除玻璃和耐火材料之间的相互作用5 个别组分的挥发各组分相互作用并形成硅酸盐的反应玻璃熔制过程大致上可分为五个阶段，即硅酸盐形成、玻璃形成、澄清、均化和冷却成形等。
现将这五个阶段的特点分述如下：(1) 硅酸盐形成阶段硅酸盐生成反应在很大程度上是在固体状态下进行的。
料粉的各组分发生一系列的物理变化和化学变化，粉料中的主要固相反应完成，大量气体物质逸出。
这一阶段结束时，配合料变成由硅酸盐和二氧化硅组成的不透明烧结物。
大多数玻璃这个阶段在800～900°C时完成。
(2) 玻璃形成阶段由于继续加热，烧结物开始熔融，低熔混合物首先开始熔化、同时硅酸盐与剩余的二氧化硅相互熔解，烧结物变成了透明体，这时已没有未起反应的配合料，但在玻璃中还存在着大量的气泡和条纹，化学组成和性质尚未均匀一致，普通玻璃在这个阶段的温度约为1200～1250°C之间。
