第1讲 如何做好焊接工艺评定

第1讲如何做好焊接工艺评定焊接工艺评定是指在确定一种焊接工艺方案的过程中,通过实验、测试、计算等方法,验证焊接工艺方案的可行性、适用性以及焊接的质量达到要求的程度。
设计和执行一份好的焊接工艺评定方案对于焊接质量和效率的保证至关重要。
本文主要介绍焊接工艺评定的过程及注意事项。
了解焊接工艺评定流程焊接工艺评定的主要流程包括方案设计、实验测试、数据处理、规范制定等多个方面。
理解焊接工艺评定的全过程,可以帮助我们更好地理解每个环节的重要性,从而提高焊接工艺评定的准确性和可靠性。
1.工艺评定方案设计评定前需要设计出一份详细的工艺评定方案。
方案设计应该考虑焊接零件的实际情况,例如焊接材料、板厚、焊缝形式、管道尺寸等。
工艺评定方案中应该囊括工艺参数、试样制备、实验测试计划、数据处理、质量要求等方面的细节。
在方案设计的过程中,我们还需要优化设计方案,考虑到生产中的可操作性和实用性。
2.实验测试方案设计完成后,需要按照设计方案进行实验测试。
要保证实验测试的数据可靠性,需要调查监测设备、保证试样制备的标准化和规范化等。
对于一个完整的焊接过程评定方案,需要按照实验测试计划来进行实验,如焊接参数实验、焊接质量实验、机械性能试验等。
在实验测试的过程中,人们还要对实验数据进行记录,以便于后期方便数据处理和结果分析。
3.数据处理实验结果数据处理是焊接工艺评定中的关键部分。
数据处理需要对实验结果数据进行分析和处理,以便于得出和验证实验的可靠性和合理性。
数据处理中,需要使用数据分析软件来保证分析和处理的准确率和精度。
之后,可以进行焊接机械性能评定和焊接质量的评价,确定焊接工艺参数,并指导实际生产时的焊接操作。
4.规范制定在实验完成后,需要结合实验得到的结果数据,并依据实际情况,制定一份完整规范性的焊接工艺评定规范方案。
方案应该包括焊接工艺参数、焊接质量评价、机械性能评定、适用范围、特殊约定等方面的内容。
注意事项在进行焊接工艺评定的过程中,应该注意以下几个方面的问题:1.优化方案设计,考虑生产生命周期内的可操作性和实用性。
焊接工艺评定的理解和体会课件

03
焊接工艺评定的关键要素
焊接方法的选择
总结词
焊接方法的选择是焊接工艺评定的基 础,直接影响到焊接质量和效率。
详细描述
根据母材的种类、厚度、焊接位置、 生产效率等要求,选择合适的焊接方 法,如手工电弧焊、气体保护焊、埋 弧焊等。
焊接材料的选择
总结词
焊接材料的选择是保证焊接质量的关键,需要根据母材的材质、焊接要求等因素进行选择。
02
焊接工艺评定的过程
确定评定参数
评定参数的选择
根据焊接工艺要求、母材特性、 焊接方法等因素,选择合适的评 定参数,如焊接电流、电压、焊 接速度等。
评定参数的确定
根据试板规格、焊接位置、接头 形式等因素,确定具体的评定参 数值,以保证焊接工艺的稳定性 和可靠性。
准备焊接试板
试板材料的选择
根据母材的种类、规格和焊接工艺要 求,选择合适的试板材料。
高强度钢的广泛应用
随着高强度钢在建筑、桥梁、船舶等领 域的广泛应用,焊接工艺评定需要针对 这些材料的特性进行深入研究,以确保 焊接质量。
VS
异种材料的焊接挑战
随着复合材料、合金材料等新型材料的出 现,异种材料的焊接工艺评定成为未来发 展的重点,需要解决不同材料之间的兼容 性和焊接质量问题。
新焊接方法的应用及发展
和经济效益。
焊接工艺评定的应用范围
广泛应用于机械、船舶、石油化工、航空航天等领域的钢结构、压力容器、管道等 产品的制造和维修。
在进行新产品开发、新材料应用、新工艺探索时,需要进行焊接工艺评定,以确保 产品的可靠性和安全性。
在承接对外加工业务或进行工程承包时,根据客户要求或合同规定,需要进行焊接 工艺评定,以证明企业具备相应的焊接能力和技术水平。

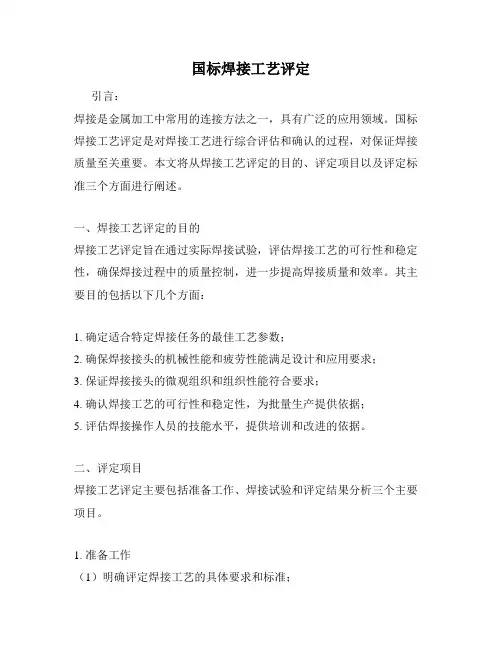

国标焊接工艺评定

国标焊接工艺评定引言:焊接是金属加工中常用的连接方法之一,具有广泛的应用领域。
国标焊接工艺评定是对焊接工艺进行综合评估和确认的过程,对保证焊接质量至关重要。
本文将从焊接工艺评定的目的、评定项目以及评定标准三个方面进行阐述。
一、焊接工艺评定的目的焊接工艺评定旨在通过实际焊接试验,评估焊接工艺的可行性和稳定性,确保焊接过程中的质量控制,进一步提高焊接质量和效率。
其主要目的包括以下几个方面:1. 确定适合特定焊接任务的最佳工艺参数;2. 确保焊接接头的机械性能和疲劳性能满足设计和应用要求;3. 保证焊接接头的微观组织和组织性能符合要求;4. 确认焊接工艺的可行性和稳定性,为批量生产提供依据;5. 评估焊接操作人员的技能水平,提供培训和改进的依据。
二、评定项目焊接工艺评定主要包括准备工作、焊接试验和评定结果分析三个主要项目。
1. 准备工作(1)明确评定焊接工艺的具体要求和标准;(2)准备焊接试件和试验设备;(3)选择适当的焊接材料,并进行预处理。
2. 焊接试验(1)选择合适的焊接方法和工艺参数;(2)进行焊接试验,包括焊接电流、电压、焊接速度等参数的控制;(3)对焊接接头进行质量检验,包括焊缝形貌、裂纹、孔洞、气孔等缺陷的检测。
3. 评定结果分析(1)对焊接试验过程及结果进行详细记录和分析;(2)评估焊接接头的可靠性和性能是否符合要求;(3)根据评定结果,提出改进建议和措施。
三、评定标准焊接工艺评定的标准是评估焊接接头质量的依据,其主要包括以下几个方面:1. 焊接接头的机械性能和疲劳性能;2. 焊接接头的外观质量和尺寸精度;3. 焊接接头的微观组织和组织性能;4. 焊接接头的焊缝形貌和焊接缺陷的控制;5. 焊接接头的可靠性和持久性。
然而,不同行业和应用领域的焊接工艺评定标准可能有所不同,需要根据具体要求进行相应调整和补充。
结论:国标焊接工艺评定是保证焊接质量和可靠性的重要环节。
通过评定过程,可以确定适合特定焊接任务的最佳工艺参数,确保焊接接头的机械性能和疲劳性能满足要求,并评估焊接操作人员的技能水平。
焊接工艺的评定标准

焊接工艺的评定标准1. 简介焊接是一种常用的连接工艺,广泛应用于各个行业,如航空航天、汽车制造、建筑工程等。
而焊接工艺的评定标准则是为了确保焊接连接的质量,保证焊接结构的可靠性和安全性。
本文将介绍焊接工艺评定的基本概念、分类和评定标准。
2. 焊接工艺评定的基本概念焊接工艺评定是指对焊接工艺进行实践检验和理论分析,通过对焊接接头的性能进行评定,确定其符合设计和规范要求的能力。
焊接工艺评定的目的是为了确保焊接接头的质量和可靠性,降低焊接过程中的风险。
3. 焊接工艺评定的分类焊接工艺评定可以分为两种分类:按焊接方法分类和按焊接材料分类。
3.1 按焊接方法分类按焊接方法分类,主要包括以下几种类型:•手工焊接评定:手工焊接是指焊接工人用手工焊接设备进行焊接的方法,评定时需要考虑焊工的技术水平和焊接设备的性能。
•自动焊接评定:自动焊接是指利用自动化设备进行焊接的方法,评定时需要考虑自动焊接设备的性能和焊接接头的质量。
•半自动焊接评定:半自动焊接是指辅助焊接设备进行焊接的方法,评定时需要考虑辅助焊接设备的性能和焊接接头的质量。
3.2 按焊接材料分类按焊接材料分类,主要包括以下几种类型:•同种材料评定:同种材料评定是指焊接相同材料的接头进行评定,评定时需要考虑焊接接头的质量和焊接材料的可靠性。
•异种材料评定:异种材料评定是指焊接不同材料的接头进行评定,评定时需要考虑焊接接头的质量和焊接材料的可靠性。
4. 焊接工艺评定的标准焊接工艺评定的标准主要包括以下几个方面:•焊接质量标准:评定时需要考虑焊缝的牢固性、焊接接头的密封性和接头表面的平整度等。
•焊接过程标准:评定时需要考虑焊接设备的性能和焊接操作的规范性。
•焊接材料标准:评定时需要考虑焊条或焊丝的材料成分和焊接材料的可靠性。
•焊接接头标准:评定时需要根据接头的类型和要求,确定接头的质量和可靠性。
5. 结论焊接工艺的评定标准对于确保焊接接头的质量和可靠性至关重要。
焊接工艺评定及焊工技能

焊接工艺评定及焊工技能焊接是一种重要的金属连接技术,在各个工业领域都得到广泛应用。
焊接工艺评定及焊工技能的提高对于保证焊接质量和工程安全至关重要。
本文将从焊接工艺评定和焊工技能提升两个方面进行论述。
一、焊接工艺评定焊接工艺评定是指根据特定的焊接规范和标准,对焊接工艺参数进行测试和验证的过程。
通过对焊接材料、焊接设备和焊接环境等进行评估,确保焊接操作在规定的范围内进行,达到预定的焊接质量要求。
合格的焊接工艺评定应包括以下内容:1.焊接材料评定:选择适用的焊接材料,进行各项性能测试,例如焊接强度、韧性、抗腐蚀性等。
2.焊接设备评定:检验和校准焊接设备,确保其工作稳定可靠,例如焊接机、电极、气体保护设备等。
3.焊接工艺参数评定:根据工程要求和焊接规范,确定合适的焊接电流、电压、速度和焊接材料的预热、间室温度等参数。
4.焊接环境评定:评估焊接场所的通风、防火等安全环境要求,确保焊接过程安全可靠。
二、焊工技能提升焊工技能的提升是指焊工通过不断学习和实践,不断提高自己的焊接技术和操作能力,提升焊接质量和工作效率。
以下是焊工技能提升的几个方面:1.焊接理论知识学习:了解焊接原理、焊接材料特性、焊接过程及其影响因素等,提高对焊接工艺的理解和掌握。
2.焊接操作技巧培训:通过参加相关的职业培训和技能比赛,学习各种焊接技术,提高焊接工艺的熟练度和准确性。
3.质量控制和问题解决能力:学习焊接质量控制的方法和工具,能够分析和解决焊接过程中出现的各种问题。
4.安全意识和操作规范:加强焊工的安全意识,学习并遵守相关的安全操作规范,确保焊接过程的安全性和可靠性。
5.团队合作和沟通能力:提高与其他焊工和相关工种的协作能力,加强工作沟通和合作,确保焊接工作的高效进行。
总结:焊接工艺评定和焊工技能提升是确保焊接质量和工程安全的重要环节。
通过严格的焊接工艺评定和持续的焊工技能培训,能够提高焊接工作的质量和效率,保证工程的可靠性和长期使用性。
焊接工艺评定方法

焊接工艺评定方法
焊接工艺评定是评估焊接工艺的适用性和质量的方法。
以下是一种常用的焊接工艺评定方法:
1.确定焊接需求:首先,需要明确焊接的具体需求,包括焊接材料、厚度、规格等等。
2.选择焊接工艺:根据焊接需求,选择适合的焊接工艺,常见的焊接工艺包括手工焊、气体保护焊、电弧焊、激光焊等等。
3.准备焊接试样:根据焊接需求,准备适当的焊接试样进行试验。
试样应具有代表性,包括焊接接头、焊缝形状和尺寸等。
4.进行焊接试验:按照选定的焊接工艺和焊接参数进行试验焊接。
通过试验,评估焊接工艺的适用性和质量。
5.评估焊接质量:对焊接试样进行质量评估,包括焊缝形态、焊缝强度、焊缝内部缺陷等方面。
可以使用非破坏性检测、拉伸试验等方法进行评估。
6.修正工艺参数:根据试验结果,对焊接工艺参数进行修正,以提高焊接质量和效率。
7.制定焊接工艺规程:根据评定结果和修正后的工艺参数,制定详细的焊接工艺规程,以保证焊接质量的稳定性和一致性。
需要注意的是,焊接工艺评定应根据具体情况进行,不同的焊接材料和结构要求可能需要采用不同的评定方法。
此外,焊接工艺评定应参考相应的国家标准和行业规范。
