浮法玻璃的清洁-浮法玻璃和普通玻璃的区别
浮法玻璃表面的理化特征

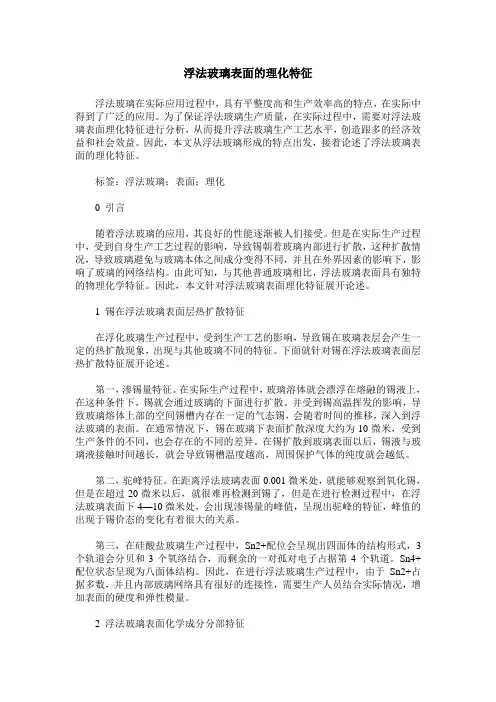

浮法玻璃表面的理化特征浮法玻璃在实际应用过程中，具有平整度高和生产效率高的特点，在实际中得到了广泛的应用。
为了保证浮法玻璃生产质量，在实际过程中，需要对浮法玻璃表面理化特征进行分析，从而提升浮法玻璃生产工艺水平，创造跟多的经济效益和社会效益。
因此，本文从浮法玻璃形成的特点出发，接着论述了浮法玻璃表面的理化特征。
标签：浮法玻璃；表面；理化0 引言随着浮法玻璃的应用，其良好的性能逐渐被人们接受。
但是在实际生产过程中，受到自身生产工艺过程的影响，导致锡朝着玻璃内部进行扩散，这种扩散情况，导致玻璃避免与玻璃本体之间成分变得不同，并且在外界因素的影响下，影响了玻璃的网络结构。
由此可知，与其他普通玻璃相比，浮法玻璃表面具有独特的物理化学特征。
因此，本文针对浮法玻璃表面理化特征展开论述。
1 锡在浮法玻璃表面层热扩散特征在浮化玻璃生产过程中，受到生产工艺的影响，导致锡在玻璃表层会产生一定的热扩散现象，出现与其他玻璃不同的特征。
下面就针对锡在浮法玻璃表面层热扩散特征展开论述。
第一，渗锡量特征。
在实际生产过程中，玻璃溶体就会漂浮在熔融的锡液上，在这种条件下，锡就会通过玻璃的下面进行扩散。
并受到锡高温挥发的影响，导致玻璃熔体上部的空间锡槽内存在一定的气态锡，会随着时间的推移，深入到浮法玻璃的表面。
在通常情况下，锡在玻璃下表面扩散深度大约为10微米，受到生产条件的不同，也会存在的不同的差异。
在锡扩散到玻璃表面以后，锡液与玻璃液接触时间越长，就会导致锡槽温度越高，周围保护气体的纯度就会越低。
第二，驼峰特征。
在距离浮法玻璃表面0.001微米处，就能够观察到氧化锡，但是在超过20微米以后，就很难再检测到锡了，但是在进行检测过程中，在浮法玻璃表面下4—10微米处，会出现渗锡量的峰值，呈现出驼峰的特征，峰值的出现于锡价态的变化有着很大的关系。
第三，在硅酸盐玻璃生产过程中，Sn2+配位会呈现出四面体的结构形式，3个轨道会分贝和3个氧络结合，而剩余的一对孤对电子占据第4个轨道。
玻璃怎样分格法和浮法
玻璃知识格法、浮法都是平板玻璃生产方法。
浮法，生产的成型过程是在通入保护气体（N及H）的锡槽中完成的。
熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。
辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。
浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全现机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
浮法，玻璃液漂浮在锡液表面，在锡液浮力、玻璃液自重力和表面张力共同作用下完成展薄、摊平，所以浮法玻璃表面平整度非常好。
是当今最主要的平板玻璃生产方法。
格法，其实就是平拉法，是一种历史悠久的生产方法（96年发明）。
方法为：将玻璃液从成型池向上提起，并尽快冷却定型防止收缩，在玻璃带完全硬化前转向成水平行走，完成成型。
最大特点是可以稳定生产0.8至毫米的薄玻璃。
由于缺少足够的表面张力作用时间，以及受转向辊光滑度的影响，板面或多或少会有线道、斑点等细小缺陷。
这些缺陷就是识别格法与浮法的关键因素。
在一定角度去观察玻璃板面，可以看出这些缺陷。
第一章家电玻璃项目总论第一节家电玻璃项目概况1.1.1家电玻璃项目名称1.1.2家电玻璃项目建设单位1.1.3家电玻璃项目拟建设地点1.1.4家电玻璃项目建设内容与规模1.1.5家电玻璃项目性质1.1.6家电玻璃项目总投资及资金筹措1.1.7家电玻璃项目建设期第二节家电玻璃项目编制依据和原则1.2.1家电玻璃项目编辑依据1.2.2家电玻璃项目编制原则1.3家电玻璃项目主要技术经济指标1.4家电玻璃项目可行性研究结论第二章家电玻璃项目背景及必要性分析第一节家电玻璃项目背景2.1.1家电玻璃项目产品背景2.1.2家电玻璃项目提出理由第二节家电玻璃项目必要性2.2.1家电玻璃项目是国家战略意义的需要2.2.2家电玻璃项目是企业获得可持续发展、增强市场竞争力的需要2.2.3家电玻璃项目是当地人民脱贫致富和增加就业的需要第三章家电玻璃项目市场分析与预测第一节产品市场现状第二节市场形势分析预测第三节行业未来发展前景分析第四章家电玻璃项目建设规模与产品方案第一节家电玻璃项目建设规模第二节家电玻璃项目产品方案第三节家电玻璃项目设计产能及产值预测第五章家电玻璃项目选址及建设条件第一节家电玻璃项目选址5.1.1家电玻璃项目建设地点5.1.2家电玻璃项目用地性质及权属5.1.3土地现状5.1.4家电玻璃项目选址意见第二节家电玻璃项目建设条件分析5.2.1交通、能源供应条件5.2.2政策及用工条件5.2.3施工条件5.2.4公用设施条件第三节原材料及燃动力供应5.3.1原材料5.3.2燃动力供应第六章技术方案、设备方案与工程方案第一节项目技术方案6.1.1项目工艺设计原则6.1.2生产工艺第二节设备方案6.2.1主要设备选型的原则6.2.2主要生产设备6.2.3设备配置方案6.2.4设备采购方式第三节工程方案6.3.1工程设计原则6.3.2家电玻璃项目主要建、构筑物工程方案6.3.3建筑功能布局6.3.4建筑结构第七章总图运输与公用辅助工程第一节总图布置7.1.1总平面布置原则7.1.2总平面布置7.1.3竖向布置7.1.4规划用地规模与建设指标第二节给排水系统7.2.1给水情况7.2.2排水情况第三节供电系统第四节空调采暖第五节通风采光系统第六节总图运输第八章资源利用与节能措施第一节资源利用分析8.1.1土地资源利用分析8.1.2水资源利用分析8.1.3电能源利用分析第二节能耗指标及分析第三节节能措施分析8.3.1土地资源节约措施8.3.2水资源节约措施8.3.3电能源节约措施第九章生态与环境影响分析第一节项目自然环境9.1.1基本概况9.1.2气候特点9.1.3矿产资源第二节社会环境现状9.2.1行政划区及人口构成9.2.2经济建设第三节项目主要污染物及污染源分析9.3.1施工期9.3.2使用期第四节拟采取的环境保护标准9.4.1国家环保法律法规9.4.2地方环保法律法规9.4.3技术规范第五节环境保护措施9.5.1施工期污染减缓措施9.5.2使用期污染减缓措施9.5.3其它污染控制和环境管理措施第六节环境影响结论第十章家电玻璃项目劳动安全卫生及消防第一节劳动保护与安全卫生10.1.1安全防护10.1.2劳动保护10.1.3安全卫生第二节消防10.2.1建筑防火设计依据10.2.2总面积布置与建筑消防设计10.2.3消防给水及灭火设备10.2.4消防电气第三节地震安全第十一章组织机构与人力资源配置第一节组织机构11.1.1组织机构设置因素分析11.1.2项目组织管理模式11.1.3组织机构图第二节人员配置11.2.1人力资源配置因素分析11.2.2生产班制11.2.3劳动定员表11-1劳动定员一览表11.2.4职工工资及福利成本分析表11-2工资及福利估算表第三节人员来源与培训第十二章家电玻璃项目招投标方式及内容第十三章家电玻璃项目实施进度方案第一节家电玻璃项目工程总进度第二节家电玻璃项目实施进度表第十四章投资估算与资金筹措第一节投资估算依据第二节家电玻璃项目总投资估算表14-1家电玻璃项目总投资估算表单位：万元第三节建设投资估算表14-2建设投资估算表单位：万元第四节基础建设投资估算表14-3基建总投资估算表单位：万元第五节设备投资估算表14-4设备总投资估算单位：万元第六节流动资金估算表14-5计算期内流动资金估算表单位：万元第七节资金筹措第八节资产形成第十五章财务分析第一节基础数据与参数选取第二节营业收入、经营税金及附加估算表15-1营业收入、营业税金及附加估算表单位：万元第三节总成本费用估算表15-2总成本费用估算表单位：万元第四节利润、利润分配及纳税总额预测表15-3利润、利润分配及纳税总额估算表单位：万元第五节现金流量预测表15-4现金流量表单位:万元第六节赢利能力分析15.6.1动态盈利能力分析16.6.2静态盈利能力分析第七节盈亏平衡分析第八节财务评价表15-5财务指标汇总表第十六章家电玻璃项目风险分析第一节风险影响因素16.1.1可能面临的风险因素16.1.2主要风险因素识别第二节风险影响程度及规避措施16.2.1风险影响程度评价16.2.2风险规避措施第十七章结论与建议第一节家电玻璃项目结论第二节家电玻璃项目建议第一章家电玻璃项目总论第一节家电玻璃项目概况1.1.1家电玻璃项目名称1.1.2家电玻璃项目建设单位1.1.3家电玻璃项目拟建设地点1.1.4家电玻璃项目建设内容与规模1.1.5家电玻璃项目性质1.1.6家电玻璃项目总投资及资金筹措1.1.7家电玻璃项目建设期第二节家电玻璃项目编制依据和原则1.2.1家电玻璃项目编辑依据1.2.2家电玻璃项目编制原则1.3家电玻璃项目主要技术经济指标1.4家电玻璃项目可行性研究结论第二章家电玻璃项目背景及必要性分析第一节家电玻璃项目背景2.1.1家电玻璃项目产品背景2.1.2家电玻璃项目提出理由第二节家电玻璃项目必要性2.2.1家电玻璃项目是国家战略意义的需要2.2.2家电玻璃项目是企业获得可持续发展、增强市场竞争力的需要2.2.3家电玻璃项目是当地人民脱贫致富和增加就业的需要第三章家电玻璃项目市场分析与预测第一节产品市场现状第二节市场形势分析预测第三节行业未来发展前景分析第四章家电玻璃项目建设规模与产品方案第一节家电玻璃项目建设规模第二节家电玻璃项目产品方案第三节家电玻璃项目设计产能及产值预测第五章家电玻璃项目选址及建设条件第一节家电玻璃项目选址5.1.1家电玻璃项目建设地点5.1.2家电玻璃项目用地性质及权属5.1.3土地现状5.1.4家电玻璃项目选址意见第二节家电玻璃项目建设条件分析5.2.1交通、能源供应条件5.2.2政策及用工条件5.2.3施工条件5.2.4公用设施条件第三节原材料及燃动力供应5.3.1原材料5.3.2燃动力供应第六章技术方案、设备方案与工程方案第一节项目技术方案6.1.1项目工艺设计原则6.1.2生产工艺第二节设备方案6.2.1主要设备选型的原则6.2.2主要生产设备6.2.3设备配置方案6.2.4设备采购方式第三节工程方案6.3.1工程设计原则6.3.2家电玻璃项目主要建、构筑物工程方案6.3.3建筑功能布局6.3.4建筑结构第七章总图运输与公用辅助工程第一节总图布置7.1.1总平面布置原则7.1.2总平面布置7.1.3竖向布置7.1.4规划用地规模与建设指标第二节给排水系统7.2.1给水情况7.2.2排水情况第三节供电系统第四节空调采暖第五节通风采光系统第六节总图运输第八章资源利用与节能措施第一节资源利用分析8.1.1土地资源利用分析8.1.2水资源利用分析8.1.3电能源利用分析第二节能耗指标及分析第三节节能措施分析8.3.1土地资源节约措施8.3.2水资源节约措施8.3.3电能源节约措施第九章生态与环境影响分析第一节项目自然环境9.1.1基本概况9.1.2气候特点9.1.3矿产资源第二节社会环境现状9.2.1行政划区及人口构成9.2.2经济建设第三节项目主要污染物及污染源分析9.3.1施工期9.3.2使用期第四节拟采取的环境保护标准9.4.1国家环保法律法规9.4.2地方环保法律法规9.4.3技术规范第五节环境保护措施9.5.1施工期污染减缓措施9.5.2使用期污染减缓措施9.5.3其它污染控制和环境管理措施第六节环境影响结论第十章家电玻璃项目劳动安全卫生及消防第一节劳动保护与安全卫生10.1.1安全防护10.1.2劳动保护10.1.3安全卫生第二节消防10.2.1建筑防火设计依据10.2.2总面积布置与建筑消防设计10.2.3消防给水及灭火设备10.2.4消防电气第三节地震安全第十一章组织机构与人力资源配置第一节组织机构11.1.1组织机构设置因素分析11.1.2项目组织管理模式11.1.3组织机构图第二节人员配置11.2.1人力资源配置因素分析11.2.2生产班制11.2.3劳动定员表11-1劳动定员一览表11.2.4职工工资及福利成本分析表11-2工资及福利估算表第三节人员来源与培训第十二章家电玻璃项目招投标方式及内容第十三章家电玻璃项目实施进度方案第一节家电玻璃项目工程总进度第二节家电玻璃项目实施进度表第十四章投资估算与资金筹措第一节投资估算依据第二节家电玻璃项目总投资估算表14-1家电玻璃项目总投资估算表单位：万元第三节建设投资估算表14-2建设投资估算表单位：万元第四节基础建设投资估算表14-3基建总投资估算表单位：万元第五节设备投资估算表14-4设备总投资估算单位：万元第六节流动资金估算表14-5计算期内流动资金估算表单位：万元第七节资金筹措第八节资产形成第十五章财务分析第一节基础数据与参数选取第二节营业收入、经营税金及附加估算表15-1营业收入、营业税金及附加估算表单位：万元第三节总成本费用估算表15-2总成本费用估算表单位：万元第四节利润、利润分配及纳税总额预测表15-3利润、利润分配及纳税总额估算表单位：万元第五节现金流量预测表15-4现金流量表单位:万元第六节赢利能力分析15.6.1动态盈利能力分析16.6.2静态盈利能力分析第七节盈亏平衡分析第八节财务评价表15-5财务指标汇总表第十六章家电玻璃项目风险分析第一节风险影响因素16.1.1可能面临的风险因素16.1.2主要风险因素识别第二节风险影响程度及规避措施16.2.1风险影响程度评价16.2.2风险规避措施第十七章结论与建议第一节家电玻璃项目结论第二节家电玻璃项目建议。
玻璃的常见问题.
1、玻璃为什么是透明的？◆由于普通的磷酸盐、硼酸盐、硅酸盐的化学键键能相当大，由电子激发而引起的本身吸收处于紫外区，在可见光和近红外一般没有光吸收，因此，玻璃没有颜色。
同时，玻璃分子宏观上是均匀的，不存在能引起光散射的微粒，并且玻璃表面是光滑的，也不会导致光的散射，因此玻璃是透明的。
2、浮法玻璃相对于普通玻璃有哪些优势？◆浮法玻璃平整度高，透明度好。
◆浮法玻璃自动化生产，生产效率更高。
◆浮法玻璃质量好，玻璃利用率高。
3、玻璃为什么要退火，退火不好，对玻璃有何影响？◆退火是为了最大程度的消除玻璃制品中的残余应力，消除玻璃中的光学均匀和稳定玻璃制品的内部结构。
◆退火不好，玻璃的脆性会增加，容易破裂。
4、如何生产色板玻璃？◆原料中掺入金属色料。
◆改变熔窑中的温度，从而影响原料中元素的化合价，例如使Fe2+变为Fe3+。
5、生产原料中的碎玻璃有什么作用？加入的碎玻璃有什么要求？◆碎玻璃起催化作用，能降低熔窑内所需的生产温度，从而降低能耗，提高生产效率。
加入的碎玻璃只能是未加工过的明板玻璃，不能是色板玻璃、钢化玻璃、镀膜玻璃等深加工玻璃。
6、怎样判断浮法玻璃的优劣？◆平整度◆透明度◆有无色差◆有无杂质、气泡等7、半钢化玻璃的使用范围？◆在建筑物的一些部位不涉及人身安全，但是需要安装钢化玻璃来提高抗风压强度及防爆能力，又不能危害人身安全的地方。
8、钢化炉内充入SO2会不会加快玻璃的自爆？◆不会。
因为充入的SO2即使产生N i S杂质也只会出现在玻璃表面，而玻璃自爆主要是由于N i S杂质位于钢化玻璃中心层的引张应力区，所以钢化炉内充入SO2会不会加快玻璃的自爆。
9、化学钢化主要用在哪些地方？◆主要用在电子元件和飞机窗玻璃上。
10、什么是白雾？应该怎样处理？◆白雾现象：由于以往玻璃钢化的加热方式存在缺陷，钢化炉温度没有设置好，玻璃在炉膛内上下面加热温度不一致，加热不均匀，使得玻璃在翘曲的情况下边运动边加热，翘曲时间太长，玻璃与轨道反复摩擦，就会产生白雾，白雾就是擦伤。
玻璃等级划分
玻璃等级划分玻璃可分为以下8个级别：1、普通玻璃就是普通的白玻璃，单层有5mm、6mm等厚度。
价格相对便宜，耐热性和抗冲击力都不够。
2、浮法玻璃与普通玻璃的加工工艺不同，浮法玻璃两面平滑均匀、透明度好、没有玻璃疔、气泡之类，结构紧密、重、好切割、不易破损，是民用建筑的最好玻璃，它的价格只是稍稍高于普通玻璃。
平板玻璃的制作工艺主要有三种：引上法平板玻璃、平拉法平板玻璃和浮法玻璃。
前两种主要生产5mm以下的薄玻璃，平整度与厚薄差均较差，仅可满足封闭与采光的需求，不能用作深加工处理，尤其不适合制作各种镀膜玻璃，但因其价格低廉，仍较广泛用于低档建筑工种，而浮法玻璃的各种性能均优于前两种。
3、钢化玻璃浮法玻璃经过高温加工冷却而成的，又叫做安全玻璃，其硬度是普通玻璃的2倍。
钢化玻璃硬度高不易被打破，打破后成为颗粒也不会伤人，故也是一种防护玻璃。
钢化玻璃不能打孔，需要在钢化前打好孔再进行钢化处理，需要定做。
根据国家标准，每块钢化玻璃都必须有“CCC”标志。
钢化玻璃可以加工成单层玻璃、中空玻璃、夹胶玻璃，也可以镀膜。
4、镀膜玻璃镀膜玻璃也叫热反射玻璃，是在玻璃表面均匀地镀上多层金属或金属氧化物膜层，可有效的控制可见光和近红外线的透过。
遮光性好，使室内光线柔和、舒适；具有较好的热反射能力，可节约能源。
Low-e玻璃是其中一种，它可以将80%以上的远红外线热辐射反射回去，具有良好的阻隔热辐射透过作用，在冬天防热能泄露，夏天防热能入室，可以节省很多空调费用。
5、双层玻璃将传统单层玻璃换成了两片玻璃，但两片玻璃间的空气层没有用好的密封材料进行密封，导致很多尘埃、水汽容易进入，性能也不是很好。
6、中空玻璃双层玻璃改良体，它是在两块（或三块）玻璃间使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。
保证玻璃间长时间保持为干燥的空气层，无水汽尘埃等，这个中空可以起到隔热和隔音的效果。
浮法玻璃基础知识
浮法玻璃基础知识汇总浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。
它是在锡槽里，玻璃浮在锡液的表面上出来的。
因此，这种玻璃首先是平度好，没有水波纹。
用于制镜、汽车玻璃。
不发脸，不走形，这是它的一大优点。
其次是浮法玻璃选用的矿石石英砂，原料好。
生产出来的玻璃纯净、透明度好。
明亮、无色。
没有玻璃疔，气泡之类。
第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。
全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。
它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。
生产工艺:浮法玻璃生产的成型过程是在通入保护气体（N2及H2）的锡槽中完成的。
熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。
辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。
浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全线机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
普通平板玻璃与浮法玻璃有什么不同A:普通平板玻璃与浮法玻璃都是平板玻璃。
只是生产工艺、品质上不同。
普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。
普通平板玻璃按外观质量分为特选品、一等品、二等品三类。
按厚度分为2、3、4、5、6mm五种。
B:浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明五色平板玻璃。
浮法玻璃的基础知识
浮法玻璃基础知识1、玻璃特性玻璃是一种无机非金属材料，具有良好的光学性能和较好的化学稳定性，有一定的耐热性能，透明而质地坚硬，可以用多种方法成型，以及不同的加工方法制成形状多变、大小不一的玻璃制品，并且可以通过改变其性能，以满足不同使用条件的需要。
我们所讨论的玻璃是指用于建筑上的平板玻璃，我司是用浮法工艺生产的平板玻璃为基片，通过彩釉、钢化、夹层、镀膜、合中空等方法对玻璃进行再次加工，改变玻璃的形状或性能以提高平板玻璃的附加值，产品主要用在建筑幕墙方面。
2、浮法玻璃的生产玻璃的生产基本有如下的生产流程：成分设计→原料加工→合料制备→熔化→成型→退火→检验→一次制品↘一次制品→深加工→检验→二次制品浮法玻璃的主要成分是Sio2, Na2O和CaO。
玻璃生产过程：各种原料在矿山开采后，经过破碎、粉碎、筛分而再经过称量、混合制成配合料。
配合料加入熔炉中，经过水分的蒸发、物质的分解等一系列物理和化学变化在1200℃左右形成玻璃液，玻璃液在1400℃-1500℃经过澄清、均化，形成较均匀稳定的玻璃液。
均匀稳定的玻璃液形成以后，将玻璃液冷却到1000℃-1200℃左右进行成型。
从平板玻璃面市而来，其生产工艺有许多种，比如有槽法、无槽法、格拉维伯尔法以及浮法等。
但代表当代平板玻璃最高生产水平的是浮法工艺。
浮法成型的基本原理是将熔融的、温度在1150-1100℃的玻璃液引入融化的锡液上，通过玻璃液自身重力、表面张力、以及拉力的作用下，通过玻璃液自身重力、表面张力、以及拉引力的作用下，使玻璃液在锡液表面形成平整的、一定厚度的玻璃带，在600℃左右将快硬化的玻璃带引入退火窑中进行退火，然后经过切裁、检验包装就形成了浮法玻璃原片。
3、浮法玻璃的特点3.1 表面性质由于浮法玻璃是在锡液面上形成的。
这就是使它具有两个不同的表面。
成型期间，上表面一直与还原性气体接触（一般95%的氮气和5%的氧气），而下表面一直保留在熔融的锡液中，其上的钠离子会与锡离子Sn2+ 交换，导致下表面钠离子含量比空气面低，所以上表面称为空气面，下表面称为锡面。
超白浮法玻璃与普通浮法玻璃光谱性质的对比分析
引言超白浮法玻璃和普通浮法玻璃均采用浮法工艺生产的平板玻璃，相对于普通浮法玻璃，超白浮法玻璃在生产工艺上对玻璃中的氧化铁含量进行控制，要求氧化铁含量不大于0.015%，通常控制在0.012%左右，从而使其具备更高的可见光透射比。
而正因为此特性，超白浮法玻璃被广泛应用在高档建筑内外装修、高档家具制品、水晶制品、太阳能光电幕墙等处。
本文通过测定超白浮法玻璃和普通浮法玻璃的光谱数据，计算光学性能，对两类玻璃进行多方面的比对分析。
结果分析光学性能指标对比分析。
测量得到6 mm超白浮法玻璃（以下简称“超白玻”）和6 mm普通浮法玻璃（以下简称“普白玻”）的光谱透射率、反射率曲线如图1。
图1 超白玻和普白玻的光谱透射率、反射率曲线取波长范围250～2500 nm的光谱数据，分别计算两类玻璃的光学性能，结果如表1。
可知，超白玻的可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比均相对普白玻较高，整体对可见光、太阳辐射和紫外线显现出更好的通透性。
遮阳系数高达1.03，意味着厚度为6 mm的超白玻太阳能总透射比甚至还高于厚度为3 mm的普通无色透明玻璃。
超白玻的可见光反射比和太阳光直接反射比两个反射指标则与普白玻相差不大。
由于玻璃中的氧化铁等物质对光有显著的吸收作用，而超白玻在生产中将氧化铁含量降低至0.015%以下，铬、镍、钴、锰等其它物质含量也相对较少，导致超白玻的太阳光直接吸收比仅有0.01，为普白玻太阳光直接吸收比的十分之一左右。
表1 超白玻和普白玻的光学性能指标光谱数据对比分析。
超白玻和普白玻在波长范围200～2500 nm内的光谱透射率、反射率曲线对比如图2。
从图2中透射率曲线可以看出，总体来说，超白玻透射率在200～2500 nm整个波长范围内均高于普白玻透射率。
部分关键节点波长透射率如表2。
图2 超白玻和普白玻的光谱透射率、反射率曲线对比表2 部分关键节点波长透射率两类玻璃光吸收性差异原因探讨氧化铁是玻璃生产中常用的着色剂之一，在玻璃中铁离子的存在通常表现为Fe2+和Fe3+两种价态，其价态配位易产生转变。
浮法玻璃
浮法玻璃玻璃的通性：玻璃属于非晶体、其次具有良好的光学特性如折射、反射、成像等1、各向同性：均质玻璃在各个方向的性质如折射率、硬度、弹性模量、热膨胀系数等性能相同。
2. 介稳性：当熔体冷却成玻璃体时，它能在较低温度下保留高温时的结构而不变化。
3.可逆渐变性：熔融态向玻璃态转化是可逆和渐变的。
4.连续性：熔融态向玻璃态转变时物理化学性质随温度变化是连续的玻璃没有一定的熔点和凝固点，但是普通的酒精灯就足以使它软化，普通玻璃是由纯碱、石灰石、石英和长石为主要原料，混合后在玻璃窑里熔融、澄清、匀化后加工成形，再经退火处理而得玻璃制品，普通玻璃主要成分大致为CaO∶Na2O∶6SiO2，它是磷酸钠、硅酸钙和二氧化硅熔合在一起的物质。
没有一定的熔点，在某一温度范围内软化，在软化时可以制成任何形状的制品。
除普通玻璃外，还有以硼酸盐、磷酸盐、氟化物为主的特种玻璃。
制玻璃时，原料略高于1200℃时熔化，冷却以后即形成玻璃。
无色透明浮法玻璃：透明浮法玻璃是熔化均匀的玻璃液经过流道进入锡槽，因自身重力和表面张力玻璃液在熔融锡液表面自然摊平成为玻璃带，通过外力拉引和温度调整制成。
特性： 表面平滑无波纹，透视性佳。
规格可做弹性配合，减少切片损失。
可提供制造各种加工层次之素材。
三浮法联合车间玻璃生产工艺流程窑头料仓的混合料经两台斜毯式投料机推入熔窑，熔窑以重油为燃料烧油将配合料熔化成玻璃液，再经澄清均化、冷却后通过玻璃液流入锡槽成型。
在流道上没有安全闸板和调节闸板。
并没有板宽流量控制装道。
玻璃液在锡液面上自摊平，展开，再经机械拉引挡边和接边机的控制，形成所需要的玻璃带，然后被拉引出锡槽，经过渡辊合，进入退火窑。
为避免锡液氧化，锡槽内空间充满氮氢保护气体。
进入退火窑的玻璃带在退火窑内，严格按照制定的退火温度曲线进行退火，使玻璃的残余应力控制在要求范围内。
出退火窑的玻璃带随即进入冷端。
玻璃带在冷端经过切割掰断，加速分离、掰边、纵掰纵分后，通过斜坡道，并经吹风清扫，然后进入分片线，人工取片装箱包装堆垛成品由叉车送人成品库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如对您有帮助，可购买打赏，谢谢浮法玻璃的清洁-浮法玻璃和普通玻璃的区别
导语：选择一个好的防霉产品尤为重要。
目前，玻璃发霉保护主要有防霉粉防霉、隔纸防霉、防霉液防霉三大类。
此三类产品中以防霉粉最优，属纳米级高分子材料，具有环保、高效、易清洗等特点。
浮法玻璃的清洁-浮法玻璃和普通玻璃的区别
浮法玻璃和普通玻璃的区别
普通玻璃，翠绿色，易碎，透明度不高，雨淋暴晒下易老化变形，尽量不要用于制作鱼缸上。
浮法玻璃，透明浮法玻璃是玻璃膏经控制闸门进入锡槽，由于地心引力及本身表面张力作用浮于熔融锡表面上后，再进入徐冷槽，使玻璃两面平滑均匀，波纹消失而制成。
暗绿色，表面平滑无波纹，透视性佳，具有一定韧性。
普通平板玻璃与浮法玻璃有什么不同。
A：普通平板玻璃与浮法玻璃都是平板玻璃。
只是生产工艺、品质上不同。
普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉
生活常识分享。
