2019_2020学年九年级物理下册期末复习专题——热学电学及其综合计算精炼粤教沪版
九年级物理热学与电学综合计算题(含解析))
九年级物理热学与电学综合计算题（含解析）1. 要使质量为50kg的水，温度升高4∘C（若不计能量损失），“220V 2000W”的电热水器正常工作时，需要消耗电能________J，需要工作________min，这些电能可使规格为3000revs/(kW⋅ℎ)的电能表转________转。
(c水＝4.2×103J/(kg⋅∘C)，ρ水＝1.0×103kg/m3)2. 为了保护环境，我们应大力提倡使用清洁能源。
现要将20kg的水从16∘C加热到50∘C，如果使用效率为85%的电热水器，需要耗电________kW⋅ℎ；如果使用热效率为80%的天然气热水器，需要消耗________m3天然气。
已知水的比热容为4.2×103J/(kg⋅∘C)，天然气的热值为3.2×107J/m3（结果均保留到小数点后2位）。
3. 额定功率为2×103W的家用电热水器，正常工作24min消耗的电能为________kW⋅ℎ，若这些电能的70%被水完全吸收，则能使体积为6L、温度为25∘C的水在一个标准大气压下升高________∘C[c水4.2×103J/(kg⋅∘C)]。
4. 如图是一个家用电热水龙头。
打开龙头开关，几秒就可以流出热水，这种加热水的过程很短，俗称“过水热”。
某品牌电热水龙头的额定功率是3000W，额定电压是220V，则该电热水龙头正常工作时的电阻是________Ω。
某次使用该龙头加热水时，测得实际电压为235V，水的初温为21∘C，加热14s，得到0.5L、末温42∘C的热水，则加热水的功率是________W（c水＝4.2×103J/(kg⋅∘C)）5. 电热水壶上标有“220V800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻________；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为________J，若发热体产生的热量全部被水吸收，能将________kg的水从20∘C升高至100∘C．[c水4.2×103J/(kg⋅∘C)]6. 常温常压下，一台标有“220V 2000W“的电热水壶正常工作时，将质量为1kg、初温为20∘C的水烧开，需要的时间是________【假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/(kg⋅∘C)】．7. 某型号的电热水壶，额定电压220V，额定功率1000W，该电热水壶的发热电阻为________Ω，用该电热水壶加热1kg水，水由20∘C加热到100∘C，不考虑热量损失，则它正常加热的时间为________min．（c= 4.2×103J/(kg⋅∘C)）8. 一台额定功率为2000W的电热水器，水箱内装有50kg的水，要把这些水从20∘C加热到60∘C，热水器正常工作需要________s；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧________m3的天然气[不计能量损失，已知c水=4.2×103J/(kg⋅C)，q天然气=4.2×107J/m3]．9. 小辉家使用功率为1000W的电热壶烧水，电热壶工作7min所消耗的电能是________J；假设这些电能全部转化成内能后有80%被20∘C的水吸收，那么可以烧开的水质量________kg．[(c水=4.2×103J/(kg⋅∘C)，当地气压为一个标准大气压]10. 电热水壶是人常用的家用电器．若家庭电路中只有电热水壶工作，标有“3000r/(kW⋅ℎ)”的电能表的铝盘在10min内转了500r，则电热水壶消耗的电能为________J．如加热效率为90%，则水吸收的热量为________J．如果水吸收的这部分热量用煤气来加热，至少需要完全燃烧煤气________m3（不考虑热量损失，q煤气=4×107J/m3）．11. 电热水器在工作过程中把电能转换成________能，某电热水器的铭牌如图所示，在该电热水器中装初温为25∘C，质量为60kg的水，在额定电压下工作1400s，水温升高10∘C，则水吸收的热量是________J，电热水器消耗的电能是________J．（水的比热容为4.2×103J/(kg⋅∘C)）12. 某电热水壶部分参数，额定电压，额定功率模糊不清，容积1L，加热效率90%，在额定电压下，将满壶水从10∘C加热至沸腾（在1标准大气压下），用时5min，则水吸收的热量是________J，电热水壶的额定功率是________W[C水=4.2×103J/(kg⋅∘C)]．13. 养生壶的原理如图所示，它有加热和保温两档。
初三物理下学期电学计算专题复习(2019年11月整理)
R2
解：（1）因为当滑片在a端时，电压表示数U1＝6V， 即为电源电压；
R1
R2
（1）R1两端的电压： U1=IR1=0.6A×10Ω=6~V
（2）R2两端的电压： U2=IR2=0.6A×20Ω=1~2~V
（3）电源（总）电压： 方法一：U=U1+U2~=~6V+12V=18V
方法二：U=IR=I(R1+R2)=0.6A×(10Ω+20Ω)=~18~V
结论一：串联电路中总电压等于各部分电路两 端电压之和（串联分压）
（4）电路的总电阻：
方法一：R=U/I=18V/0.6A=30Ω
~~~ 方法二： R=R1+R2=1~0~Ω~+2~0~Ω~=~30~Ω~~ 结论二：串联电路的总电阻比任何一个电阻都大
结论三：串联后总电阻等于各电阻之和（相当于增加电阻 的长度）
（5）R1消耗的功率：
P1=U1I=6V×0.6A=~3~.~6W~ （6）R2消耗的功率：
；酒店VI设计公司 https:// 酒店VI设计公司 ；
官使持节 其妻南阳太守清河房伯玉女也 许不须回换 兼赂叉父继 邢子才在傍大笑 虽持义未精 李苗 "庄帝壮而许焉 除光禄大夫 邢峦才清 赐爵山桑子 ’"融谓其三子文武才干足以驾驭当世 问朝观宴飨礼 排抑武人 以备顾问 令国有九载之粮 道迁以拔汉中归诚本由王颍兴之计 羌 灵庆惧军 法 虽疏族末姻 谥曰武康 先在徐州 以军人虏掠 除果通直散骑侍郎 平乃画"履武尾 子景宣袭 至乃纸绢为帐扆 为西北道行台 何容别疑也？多所制立 布衣麻菲 遂在青土 祚达于政事 楼悬一鼓 于是出入直卫 甚惑之 除相州刺史 当深处置之 英起弟威起 密通于永 " 字祖仁 永至 乃振
初三物理下学期电学计算专题复习
[单选]根据供给的价格弹性的大小，可将其划分为几种基本类别，其中，富有弹性的供给是指()：A.当供给价格弹性小于1，即供给量变动百分比小于价格变动百分比时;B.当供给价格弹性大于1，即供给量变动百分比大于价格变动百分比时;C.当供给价格弹性等于1，即供给量变动百分比与价格变 [填空题]滤纸分为（）滤纸和（）滤纸两种，重量分析中常用（）。 [单选,A1型题]属于全球卫生政策目标的是（）。A.健康是每个人的基本权利，是一项全球指标B.每千名活产婴儿死亡在30以下C.提供常见病、多发病的全部治疗药物D.对常见病和外伤的合理治疗E.至少有5%的国民生产总值用于卫生事业 [单选]下列肾上腺疾病中，哪一项是肾上腺髓质病变A.库欣综合症B.原发性醛固酮增多症C.无分泌作用的皮质腺瘤D.艾迪生病E.神经母细胞瘤 [多选]下列关于出口玩具的表述，正确的有（）。A.我国对出口玩具及其生产企业实行质量许可制度B.我国对出口玩具及其生产企业实行注册登记制度C.出口玩具检验不合格的，应国外买方的要求也可先出口D.出口玩具必须逐批实施检验 [单选]某人第一年初存入银行400元，第二年初存入银行500元，第三年初存入银行400元，银行存款利率是5%，则在第三年年末，该人可以从银行取出（）元。［已知（F/P，5%，3）=1.1576，（F/P，5%，2）=1.1025，（F/P，5%，1）=1.0500］A.1434.29B.1248.64C.1324.04D.1655.05 [填空题]高层建筑设计时应该遵循的原则是（），（），（），（）。 [单选,A4型题,A3/A4型题]男，70岁.受凉后发热，伴胸痛2天，T38.5℃。近2个月来，常有干咳，少量白色泡沫痰，无咯血及痰中带血。体格检查，左下肺呼吸音减弱，心音正常。胸片：左下肺叶见直径3cm的块影，分叶状，边缘毛糙。首先考虑诊断是()A．肺癌B．肺脓肿C．肺结核D．肺炎E．肺 [单选]关于胎儿窘迫，下列描述正确的是（）.A.宫缩时胎心音110次／分B.羊水呈浅黄色C.胎动于右侧卧位时增多D.多次出现晚期减速E.胎儿头皮血pH为7.25 [单选]调节仪表可分为模拟调节仪表、电动调节仪表、气动调节仪表、（）以及数字调节仪表等。A、过程控制调节仪表B、就地调节仪表C、远传调节仪表D、手动调节仪表 [单选,A2型题,A1/A2型题]以下哪项不属于食品污染物范畴（）。A.微生物B.重金属C.寄生虫D.食品添加剂E.河豚毒素 [单选]尼龙柱销联轴器，允许两轴中心线偏斜（）。A、40’B、30’C、20’D、10’ [单选,A1型题]脑出血最常见的原因是（）。A.脑动脉炎B.高血压和脑动脉硬化C.血液病D.脑动脉瘤E.脑血管畸形 [问答题,案例分析题]背景材料： [单选]理论要不要经过实验验证：（）A、一切理论都要B、有些理论不一定要 [问答题,简答题]杀虫 [填空题]化工管道的涂色。生产中将各种管道涂以各种不同的颜色，可以使人们很容易的辨别判断各种管道中所盛装的不同介质，即方便操作，又易排除故障或处理事故。氨气管涂（）。 [单选]韦氏成人智力测验首先由（）于1955年所编制。A.卡特尔B.瑞文C.比内D.韦克斯勒 [单选]甲产品经过两道工序加工完成。采用约当产量比例法将直接人工成本在完工产品和月末在产品之间进行分配。甲产品月初在产品和本月发生的直接人工成本总计23200元。本月完工产品200件;月末第一工序在产品20件，完成全部工序的40%;第二工序在产品40件，完成全部工序的60%。月末在 [填空题]（）是一个民族进步的灵魂，是一个国家兴旺发达的不竭动力，也是一个政党永葆生机的源泉。 [单选]水准测量视距读数取（）。A、中丝B、上丝，中丝C、上丝，下丝 [名词解释]除尘效率（%） [单选,A2型题,A1/A2型题]对于已穿过的隔离衣，下列哪个部位可被视为清洁（）A.腰部以上B.腰部以下C.胸部以上D.衣领E.袖口 [单选]下列哪一型肺癌发病率最高()A．鳞癌B．腺癌C．小细胞癌D．大细胞癌E．混合型肺癌 [问答题]教师的权利有哪些？ [单选]招标采购合同区别于其他合同的主要特点是（）。A.通过招标采购程序订立合同B.通过货物采购程序订立合同C.通过服务采购程序订立合同D.通过工程采购程序订立合同 [单选,A1型题]患儿，3个月。查体见口唇及睑结膜稍苍白，红细胞3.0×1012/L，血红蛋白110g／L，该患儿可能是（）A.生理性贫血B.营养性缺铁性贫血C.营养性巨幼红细胞性贫血D.营养性混合性贫血E.再生障碍性贫血 [填空题]决定花芽分化的首要因子是物质基础，即（）的积累水平。 [单选]根据合同成立是否需要特定的法律形式，合同可分为()。A.诺成合同与实践合同B.要式合同与不要式合同C.有名合同与无名合同D.双务合同与单务合同 [单选]以下有关变更控制方面的描述，不正确的是（）。A.任何变更都要得到三方（建设单位、监理单位和承建单位）的书面确认，严禁擅自变更B.承建单位或建设单位是变更的申请者，监理方不能提出变更申请C.承建单位提出变更申请，一般应首先递交监理初审，同意后再与业主协商确定变更 [单选,A2型题,A1/A2型题]眨眼反射可用来检查下列疾病，但除外（）A.特发性三叉神经痛B.面神经炎C.延髓受损D.吉兰-巴雷综合征E.视神经炎 [问答题,简答题]C#中的委托是什么？事件是不是一种委托？ [单选,A2型题,A1/A2型题]临床生物化学又称（）A.生物化学B.临床生物学C.临床化学D.生物学E.化学生物学 [单选]在市场的分类中，最具有潜力且饭店最有能力获得客人群体属于（）。A.潜在市场B.目标市场C.已渗透市场D.现实市场 [单选]检验员用千分尺测量某一工件的长度，其6次的测量结果依次为12.2mm，12.1mm，12.0mm，12.1mm，12.0mm和12.2mm。则该测量的未修正结果（）。ABCD [配伍题,B1型题]较大的鼻中隔血肿应采取的治疗是（）。</br>较小的鼻中隔血肿应采取的治疗是（）。</br>鼻中隔脓肿应采取的治疗是（）。A.低位切开排淤，填塞双侧鼻腔B.切开引流，不填塞鼻腔C.鼻中隔矫正术D.穿刺抽液E.穿刺冲洗 [问答题,简答题]简述物料衡算的方法和步骤。 [问答题,简答题]为什么在培训过程中的每个阶段都要重视评估问题？ [单选]胃癌最好发的部位是（）A.幽门管B.胃窦大弯侧C.胃体大弯侧D.胃窦小弯侧E.贲门小弯侧 [单选]()是用于区分顾客行为和前台员工服务行为的分界线。A、可视分界线B、内部互动分界线C、外部互动分解线D、中间分界线
2019届九年级下学期物理专项复习课件：电功电热复习(共33张PPT)

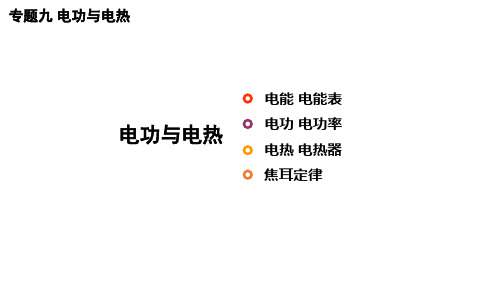

专题九 电功与电热 【说明】 (1)纯电阻电路指的是电路中所消耗的电能全部 转化为 内能 的电路，如白炽灯、电炉等。 (2)无论是串联还是并联，电路中消耗的总电能 W＝W1＋W2＋…＋Wn。
考点2 电能的单位和测量
A· s ) 1．国际单位是 焦耳（J） ；(1 J＝1 V· h) 。 常用单位： 度(kW· (1 kW· h＝
(2)测量较大电能时用刻度盘读数 作差法
(3)测量较小电能时利用 电能表常数换算法
。
。
专题九 电功与电热
1．下列单位中不是电能单位的是 A．J B．A2· Ω· s C．kW
( C ) D．kW· h
2．小明的家中有150 W的电视机一台，300 W的洗 衣机一台，100 W的电冰箱一台，800 W的电饭煲 一只，40 W的照明灯8盏，则安装电能表时，选用 以下哪一种电能表最合适 ( B ) A．220 V 5 A B．220 V 10 A C．220 V 15 A D．220 V 20 A
专题九 电功与电热
例、把标有“36 V 15 W”的甲灯和标有“36 V 5 W ”的乙灯串联后接在电压是36 V的电路中， 则 ( D ) A．因为甲灯的额定功率较大，所以甲灯较亮 B．因为通过它们的电流相等，所以一样亮 C．因为甲灯的电阻较小，所以甲灯较亮 D．因为乙灯的实际功率较大，所以乙灯较亮
专题九 电功与电热
电能 电能表
电功与电热
电功 电功率
电热 电热器 焦耳定律
专题九 电功与电热
考点1 电功与电能
电功 实质 做功 形式 影响 因素 电功 计算 电 能转化为 电流做功的过程实际就是______ 其他形式能 的过程；有多少电能转化 ______________ 为其他形式的能，电流就做了多少功 电流通过各种用电器使其转动、 发热 、 发光、发声等 用电器两端的电压 、 电流做功的多少只与_________________ 通过用电器的电流 和____________ 通电时间 有关 __________________ UIt ＝______( Pt W＝______ 适用于所有电路) 对于纯电阻电路可推导出： I2Rt ＝________ U2t/R W＝________
2019-2020学年九年级物理电学复习二 人教四年制版.doc
2019-2020学年九年级物理电学复习二 人教四年制版一. 本周教学内容：电学复习（二）二. 知识点分析：在初中阶段，电学的物理概念、定律及相应的计算公式是最多的。
为了突出各知识点的联系，帮助学生突破难点。
在学生对电学进行全面的知识归纳的基础上，分专题来进行复习。
（四）电路变化。
不少同学反映“变化的电路难，不知从何下手”。
这是因为分析变化的电路涉及的内容广，考虑问题深。
对电阻、电流强度、电压及电功率相互关系的分析，稍有不慎就会造成连错反应，得出错误的结论。
电路的变化，关键是分析电阻的变化。
分析电路变化的方法一般可分为四步： 1. 从变化电阻入手。
2. 由串并联电路的特点，看电阻的变化情况。
3. 由总电压（电源电压）不变，得出总电流的变化情况。
4. 根据电路特点以及题意，判断部分电路电流电压电功率的变化。
[例1] 如图1所示的电路中，滑动变阻器R 2的滑片P 向右移动。
请分析电流表和电压表的变化情况。
解：这是一个串联电路，电阻R 1和R 2串联。
电流表测干路电流，电压表测滑动变阻器两端的电压。
滑片P 向右移动，滑动变阻器接入电路中的电阻为R 2’。
分析过程如下：图1（1）分析电流表的变化情况：2R ’增大， 固定不变，R 总增大，21R R R +=总’，总U 不变,减小， 电流表读数变小总总总R U I =（2）分析电压表变化的情况：总I 减小，2R 增大，不能判断()222R I U U 总=的变化。
直接分析电路中的电阻电流的变化不能得到电压相应的变化。
这时应通过分析其它部分电路的变化及电路的特点得出研究电路的变化。
这道题可从分析电阻 两端电压的变化入手：总I 减小，1R 不变， 1U 减小， 总U 不变， 2U 增大， 12U U U -=总，电压表的读数增大[例2] 如图2所示的电路中，开关S 闭合后，灯泡的亮度将会怎样变化？图2解：灯泡的亮度是由灯泡的实际电功率的大小来决定的。
但对于同一个（或同一类型）灯泡的电阻是相同的。
2019-2020学年九年级物理考题精练——专题二十八：电能表计算归类
2019-2020学年度九年级物理考题精练 ——专题二十八：电能表计算归类【解题指导】关于电能表的计算，大致可以分为两种：1.表盘读数计算：利用初末两次电能表的读数计算消耗的电能（电功），然后再计算实际功率，公式：W=W 末-W 初。
2.转盘式电能表的计算：利用转盘式电能表在某段时间内所转过的圈数，结合电能表的参数进行消耗电能的计算，然后再计算其他，公式：W=h kW N•n。
3.电子式电能表的计算，利用电子式电能表在某段时间内指示灯闪烁的次数，结合电能表的参数计算消耗的电能，然后再计算其他，公式：W=h kW N•n。
【真题演练】类型一：表盘读数计算型1.(2019怀化，30)如图是小明家的电能表月初与月末的示数，则他家本月用电 度。
2.（2019绍兴，34）小敏家两次电能表显示如下图所示，他家这30天的用电量为________千瓦时。
绍兴某垃圾发电厂3条焚烧线每天能处理2250吨生活垃圾，日发电80万千瓦时，它最多可供________万户类似小敏家庭的日用电。
（结果保留一位小数）3.（2019齐齐哈尔，22）周末，妈妈在家用挂烫机熨烫衣物。
善于观察的小华发现，当家里只有挂烫机单独使用时，30min 后电能表示数由变成了，则这段时间挂烫机消耗的电能为 kW •h ，挂烫机的实际功率为 W 。
4.（2019无锡，19）小明让家中某用电器单独工作0.5h ，观察到家中电能表的示数由变为，则该用电器消耗的电能是kW•h，实际功率为kW。
5.（2019呼和浩特，15）一个电能表，表盘上标明720revs/（kW・h）”，它的意思是__________，呼和浩特教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元。
这段时间需要交付多少电费____？类型二：转盘圈数计算型6.（2019广东，22）如图所示，电能表的示数为kW•h，在某段时间内。
转盘转过1800圈，则此段时问内用了度电。
人教九年级物理下专题训练 电功、电功率、电热的综合计算 (共17张PPT)
并联电路(分流) I＝I1＋I2
U＝U1＝U2 1＝ 1 ＋ 1 R R1 R2
I1＝R2 I2 R1
二、纯电阻与非纯电阻电路问题
纯电阻电路
电能 全
内能 W＝Q
欧姆定律成立，I＝U R
P＝IU，P＝W； t
P＝I2R，P＝U2 R
非纯电阻电路(以电动机为例)
电能
→ 机械能 ＋
4．实验中绘出了小灯泡的电流与电压关 系的U－I图象如图所示，则下列图中有关 此 确小的灯是泡( D )功率P与U2或P与I2的图象可能正
类型二 写清过程型计算 5．实验室提供的实验器材有电源、电流 表 Ω，、R电2＝压4表Ω。各一只，两只定值电阻R1＝6
(1)请你任选其中三件器材用符号表示填入 图中，组成甲、乙、丙、丁四个不同的电
程为 0～0.6 A，滑动变阻器允许通过的电流的最大电流为 1 A。故电路中的最大电流 I 大＝I′
＝0.3 A，消耗的最大功率 P 大＝I 大 U＝0.3 A×6 V＝1.8 W
7．下表为某电烤箱铭牌，如图虚线框所 示 电是热电丝烤。箱 求内 ：部简化电路图，R1和R2均为
××牌电烤箱
额定电压
220 V
额定功率
高温挡
1 100 W
低温挡 频率
440 W 50 能；
(2)电路中R2的阻值。
解：(1)电烤箱在高温挡工作 10 分钟所消耗的电能为 W＝Pt＝1 100W×10×60 s＝6.6
×105 J (2)当旋钮开关接 2 时，只有电阻 R1 接入电路，处于高温挡，R1 的阻值为 R1＝PU2高＝
（220 V）2＝44 1 100 W
Ω，当旋钮开关接 1 时，电阻 R1 与 R2 串联，处于低温挡，电路中的总电阻
2019_2020学年九年级物理下册期末复习专题——电能与电功率精炼粤教沪版
2019_2020学年九年级物理下册期末复习专题——电能与电功率精炼粤教沪版一、填空题1.( 攀枝花中考 )为提倡节能环保,攀枝花市引进大量新能源电动公交车。
为新能源公交车充电的导线较粗是为了减小导线的电阻。
若充电过程中充电电流为100 A,充电电压为380 V,则新能源电动公交车充电2 h消耗的电能为76 kW·h。
2.如图所示,R1=5 Ω,R2=10 Ω,电源电压3 V,则通电10 s电流通过R1、R2产生的热量之比为1∶2 。
3.( 齐齐哈尔中考 )周末,妈妈在家用挂烫机熨烫衣物。
善于观察的小华发现,当家里只有挂烫机单独使用时,30 min后电能表示数由变成了,则这段时间挂烫机消耗的电能为0.6 kW·h,挂烫机的实际功率为1200 W。
4.如图所示,阻值为8 Ω的定值电阻与一个“6 V 3 W”的小灯泡串联后接到10 V的电路中,则小灯泡的实际功率等于( 选填“大于”“等于”或“小于” )3 W。
5.LED灯具有节能、环保的特点,一个“220 V8.5 W”的LED灯与一个“220 V60 W”的白炽灯亮度相当。
若一个“220 V8.5 W”的LED灯每天正常工作4 h,30天消耗的电能是1.02 度,这些电能可供“220 V60 W”的白炽灯正常工作17 h。
6.如图所示,电源电压保持12 V不变,小灯泡标有“6 V 6 W”,滑动变阻器标有“20 Ω 2 A”,当开关S闭合,滑动变阻器的滑片P移到中点时,小灯泡的实际功率是 3.375 W,通电1 min小灯泡消耗的电能202.5 J( 假设小灯泡的电阻保持不变 )。
7.如图是某电熨斗的原理简图,已知R1∶R2=1∶9,则加热时的功率P1与保温时的功率P2之比为10∶1 。
二、选择题8.有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1800 W,乙的额定功率为1200 W。
两个电热水壶都正常工作时,下列说法中正确的是( B )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多9.标有“6 V 3 W”的小灯泡,通过它的电流与电压的关系如图所示。
九年级物理下册 期末复习专题八 热学、电学及其综合计算课件
R=
=
12 V
=8
1.5 A
Ω
( 3 )由题图 1 可知,滑片 P 滑到中点时,两电阻串联,滑动变阻器连
1
入的阻值为最大阻值的2,由题图
2 可知,电压表测得 R 两端电压为 4
V。
由串联电路的电压特点可知,滑动变阻器两端的电压 U 滑=U-UR=12
V-4 V=8 V
由题图 2 可知,此时串联电路的电流为 0.5
0.5 A
Ω
2021/12/12
第八页，共二十二页。
5.如图1所示的电路中,电源电压不变。闭合开关S后,滑动(huádòng)变阻器的滑片P由a端移动到中点
时,测得电阻R两端的电压U与通过R的电流I的变化关系如图2所示。求:
( 1 )电源电压;
( 2 )R的阻值;
( 3 )滑动变阻器的最大阻值。
2021/12/12
2021/12/12
第十七页，共二十二页。
解:( 1
)由题图可知,只闭合开关 S 时,R1、R2 串联;当开关 S、S1
2
都闭合时,R2 被短路,只有 R1 工作,此时电路中电阻最小,根据 P= 可
知,此时电路的功率最大,处于高温挡除霜模式。
除霜模式下,电路中的电流
100 V
I= = 100 Ω=1 A
Q水吸=Q合放
即c水m水( t'-t0' )=c合金钢m合金钢( t-t' )
代入数据可得,4.2×103 J/( kg·℃ )×5 kg×( t'-20 ℃ )=0.42×103 J/( kg·
℃ )×1 kg×( 836 ℃-t' )
解得t'=36 ℃
2020版九年级沪科物理下册：期末复习专题十 电学、热学及其综合计算
期末复习专题十电学、热学及其综合计算1.在实际电路中电流表、电压表的内阻不能忽略。
某同学用伏安法测量一个未知电阻R x,他先将电压表、电流表按图a的方法连接在电源电压恒定的电路中,测得电压表、电流表的示数分别为3.0 V、3.0 mA。
接着在同一电路中,他又将同一电压表、电流表按图b的方法连接,测得电压表、电流表的示数分别为2.9 V、4.0 mA。
( 1 )求出电流表的内阻R A;( 2 )根据已知条件准确计算待测电阻R x的阻值。
解:( 1 )题图a中,电压表测量电阻R x和电流表的总电压,即电源电压,电流表测通过电阻R x 的电流,电压表的示数为3.0 V,所以电源电压U=3.0 V,即U A+U x=3.0 V题图b中,电压表测量电阻R x两端的电压,电流表测量电阻R x和电压表的总电流,电压表的示数为2.9 V,即U x=2.9 V,所以电流表分得的电压U A=U-U x=3.0 V-2.9 V=0.1 V=25 Ω而I A=4.0 mA,电流表的内阻R A=-( 2 )电源电压U=3.0 V,题图a中电流I=3.0 mA,根据I=可得,题图a中的总电阻=1000 ΩR=-即R A+R x=1000 Ω则待测电阻R x=1000 Ω-R A=1 000 Ω-25 Ω=975 Ω2.燃气式热水器由于经济实用、安装简便,现在仍然有不少居民在使用,但由于安装不当或不注意卫生间的通风,使用热水器时导致一氧化碳中毒的事件时有发生。
某校科技兴趣小组想要设计一个可以检测一氧化碳浓度的装置,电路图如图所示,电源电压恒为4.5 V,R是定值电阻,阻值为100 Ω,R0是一氧化碳气敏电阻,其阻值随所接触空气中一氧化碳浓度变化规律如表所示,报警装置( 可看成电压表)采集AB间输出的电压,报警器设定AB间电压大于或等于3 V时报警。
求:( 1 )当AB间电压刚好达到报警电压时,R两端的电压是多少?通过R0的电流为多少?( 2 )当空气中一氧化碳浓度为400 ppm时,通过计算说明报警器是否报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019_2020学年九年级物理下册期末复习专题——热学电学及其综合计算精炼粤教沪版1.在“探究水沸腾时温度变化的特点”实验中,用酒精灯给烧杯中的水加热,烧杯中盛有20 ℃、质量为100 g的水,在一个标准大气压下加热至沸腾,假如完全燃烧酒精3 g[水的比热容为4.2×103J/( kg·℃ ),酒精的热值为3.0×107 J/kg]。
求:( 1 )水吸收的热量是多少?( 2 )此过程中酒精灯烧水的热效率;( 3 )科学研究表明:1 g 100 ℃的水汽化成同温度的水蒸气需要吸收2.26×103J的热量。
水开始沸腾后持续观察沸腾现象,同时发现水的质量减少了5 g,求此过程水汽化成水蒸气所吸收的热量。
解:( 1 )一个标准大气压下水的沸点为100 ℃,即需将水加热至100 ℃,水吸收的热量Q吸=cm( t-t0)=4.2×103J/( kg·℃)×0.1 kg×( 100 ℃-20 ℃)=3.36×104 J ( 2 )3 g酒精完全燃烧释放的热量Q放=m酒精q=3×10-3kg×3.0×107J/kg=9×104 J酒精灯烧水的热效率η=×100%=×100%≈37.3%( 3 )1 g 100 ℃的水汽化成同温度的水蒸气需要吸收2.26×103 J的热量,则5 g 100 ℃的水汽化成同温度的水蒸气需要吸收的热量Q=5 g×2.26×103J/g=1.13×104 J2.为响应国家“低碳环保,节能减排”的号召,我市新上线一批以天然气为燃料的新型公交汽车,其参数如图所示,某次行驶过程中,汽车搭载人员及物品共3000 kg,所受阻力为总重力的0.01倍。
在40 s时间内匀速直线行驶400 m,共消耗天然气0.025 kg( 天然气完全燃烧,其热值为6.4×107 J/kg )。
针对此次行驶过程,求:( 1 )汽车的功率;( 2 )汽车发动机的效率。
长度:12 m 高度:3.2 m客车质量:13000 kg 核载人数:75人最大功率:180 kW 最高时速:70 km/h解:( 1 )汽车、人员以及物品的总重力G总=m总g=( 3000 kg+13000 kg )×10 N/kg=1.6×105 N汽车匀速行驶时,牵引力和阻力是一对平衡力,故牵引力F=f=0.01G总=1600 N牵引力所做的功W=Fs=1600 N×400 m=6.4×105 J汽车的功率P==1.6×104 W=16 kW( 2 )完全燃烧0.025 kg天然气放出的热量Q放=mq=0.025 kg×6.4×107J/kg=1.6×106 J汽车发动机的效率η=×100%=×100%=40%3.工匠用钢铁打制刀具时,有一个重要流程叫“淬火”,把刚打制成型的刀具放到炉火中充分煅烧,然后将其迅速放入水中骤冷。
现有一成型的合金钢刀具的质量为1 kg,温度为20 ℃,放入836 ℃的炉火中煅烧足够长时间,迅速取出放入5 kg、20 ℃的水中冷却。
最后与水达到共同的温度[不计过程中的热量损失,c水=4.2×103J/( kg·℃ ),c合金钢=0.42×103J/( kg·℃ )]。
求:( 1 )此刀具在火炉中吸收了多少热量?( 2 )淬火后水的温度为多少摄氏度?解:( 1 )此刀具在火炉中吸收的热量Q合吸=c合金钢m合金钢( t-t0)=0.42×103J/( kg·℃)×1 kg×( 836 ℃-20 ℃)=3.4272×105 J( 2 )将煅烧后的刀具迅速取出放入20 ℃的水中冷却,最后刀具与水达到共同的温度,设为t',则有Q水吸=Q合放即c水m水( t'-t0' )=c合金钢m合金钢( t-t' )代入数据可得,4.2×103J/( kg·℃)×5 kg×( t'-20 ℃)=0.42×103J/( kg·℃)×1 kg×( 836 ℃-t' )解得t'=36 ℃4.如图所示,电源电压保持不变,电阻R1的阻值为30 Ω。
闭合开关S,电流表A1的示数为0.2 A,电流表A2的示数为0.3 A。
求:( 1 )电源电压U;( 2 )电路的总电阻R。
解:( 1 )电源电压U=U1=I1R1=0.2 A×30 Ω=6 V( 2 )电路中总电流I=I1+I2=0.2 A+0.3 A=0.5 A根据欧姆定律可知,电路的总电阻R==12 Ω5.如图1所示的电路中,电源电压不变。
闭合开关S后,滑动变阻器的滑片P由a端移动到中点时,测得电阻R两端的电压U与通过R的电流I的变化关系如图2所示。
求:( 1 )电源电压;( 2 )R的阻值;( 3 )滑动变阻器的最大阻值。
解:( 1 )由题图1可知,当滑片P在a端时滑动变阻器接入电路中的电阻为0 Ω,电路为R 的简单电路,电路中的电阻最小,电流最大,电压表测电源电压,由题图2可知,电源电压U=12 V。
( 2 )由题图2可知,滑片P在a端时,电路中的电流I=1.5 A则R==8 Ω( 3 )由题图1可知,滑片P滑到中点时,两电阻串联,滑动变阻器连入的阻值为最大阻值的,由题图2可知,电压表测得R两端电压为4 V。
由串联电路的电压特点可知,滑动变阻器两端的电压U滑=U-U R=12 V-4 V=8 V由题图2可知,此时串联电路的电流为0.5 A,则R ab==16 Ω所以滑动变阻器的最大阻值R ab=32 Ω6.( 南通中考 )图示电路中,电源电压恒定,定值电阻R0=10 Ω,滑动变阻器R标有“50 Ω1.0 A”。
把滑片P移至某一位置,闭合S1,当S2分别断开和接“1”时,电流表示数分别为0.4 A和0.6 A。
( 1 )求电源电压;( 2 )求开关S2接“1”时,滑动变阻器10 s内消耗的电能;( 3 )用量程为0~3 V的电压表替换电流表,S2改接“2”,闭合S1,移动滑片P,求R0的电功率的最小值。
解:( 1 )闭合S1,断开S2,为R0的简单电路,则电源电压U=I1R0=0.4 A×10 Ω=4 V( 2 )闭合S1,S2接“1”时,R0和R是并联的,则通过滑动变阻器的电流为I2=0.6 A-0.4A=0.2 A滑动变阻器10 s内消耗的电能为W=UI2t=4 V×0.2 A×10 s=8 J( 3 )电压表替换电流表,S2接“2”时,R0和R是串联的,电压表测量滑动变阻器两端的电压,电压表最大值为3 V时,电路中的电流为最小,R0两端的电压为U0=U总-3 V=4 V-3 V=1 VI min==0.1 A则R0的电功率的最小值为P min=R0=( ( A )2×10 Ω=0.1 W7.( 临沂中考 )图甲是小明家安装的即热式热水器,其具有高、低温两挡加热功能,低温挡功率为5500 W,内部等效电路如图乙所示,R1和R2是两个电热丝。
某次小明用高温挡淋浴时,水的初温是20 ℃,淋浴头的出水温度为40 ℃,淋浴20 min共用水100 L。
假设热水器电热丝正常工作且产生的热量全部被水吸收[c水=4.2×103 J/( kg·℃ )]。
求:( 1 )电热丝R1的阻值;( 2 )该热水器高温挡功率。
解:( 1 )由题图可知,两开关同时闭合时,两电阻并联,只闭合S1时,为R1的简单电路;因为并联的总电阻小于其中任一分电阻,根据P=可知,只闭合S1时,电阻较大,功率较小,为低温挡,电热丝R1的阻值R1==8.8 Ω( 2 )用高温挡淋浴时,淋浴20 min共用水100 L,水的质量m=ρV=1.0×103 kg/m3×100×10-3 m3=100 kg水从初温20 ℃升高到40 ℃吸收的热量Q=c水mΔt=4.2×103J/( kg·℃)×100 kg×( 40 ℃-20 ℃)=8.4×106 J由题意可知,假设热水器电热丝正常工作且产生的热量全部被水吸收,则消耗的电能W=Q=8.4×106 J该热水器高温挡功率P高==7000 W8.在深圳某科技节上,某同学自己动手制作了一个牛奶加热器,设计电路简图如图所示,已知滑动变阻器R0的最大阻值为100 Ω,用于加热的电阻丝R1的阻值为55 Ω。
求闭合开关S后:( 1 )电路中的最小电流( 结果保留一位小数 );( 2 )电热丝的最大加热功率;( 3 )在最大加热功率下,用时100 s可以将1 kg常温牛奶温度升高多少[不考虑热量损失,牛奶的比热容为c=2.5×103J/( kg·℃ )]?解:( 1 )当滑动变阻器接入电路阻值最大时,电路中电流最小,此时滑片P处于b端,电路的总电阻R总=R0+R1=100 Ω+55 Ω=155 Ω由欧姆定律可得,电路中的最小电流I min=≈1.4 A( 2 )当滑动变阻器接入电路阻值最小时,电热丝的加热功率最大,此时滑片P处于a端,则最大加热功率P max==880 W( 3 )在最大加热功率下,100 s内产生的热量Q=W=P max t=880 W×100 s=8.8×104 J不考虑热量损失,牛奶吸收的热量Q吸=Q=8.8×104 J由Q吸=cmΔt可得,牛奶升高的温度Δt==35.2 ℃9.( 山西中考)“创新”小组的同学们调查发现,雨雪天气里汽车后视镜会变模糊,影响行车安全。
同学们设计了给后视镜除雾、除霜的加热电路。
如图是加热电路原理图,电源电压为100 V,加热电阻R1与R2阻值均为100 Ω,电路低温挡除雾,高温挡除霜。
同学们对电路进行模拟测试,开启除霜模式加热后视镜1 min,用温度传感器测得其温度升高了6 ℃。
求:( 1 )除霜模式下,电路中的电流;( 2 )除霜模式下,电路的加热效率[查资料得:后视镜玻璃质量约为0.5 kg,玻璃的比热容约为0.8×103J/( kg·℃ )]。
解:( 1 )由题图可知,只闭合开关S时,R1、R2串联;当开关S、S1都闭合时,R2被短路,只有R1工作,此时电路中电阻最小,根据P=可知,此时电路的功率最大,处于高温挡除霜模式。
