换热器安装调试说明书
板式换热器使用说明书
板式换热器使用说明书一、产品简介板式换热器是一种高效的换热设备，采用金属板通过特殊的工艺加工而成。
它主要通过板间热交换的方式，将两种流体进行热量传递，以实现能量的高效利用。
本产品广泛应用于化工、制药、石油、食品等行业的热交换工艺中。
二、产品特点1. 换热效率高：板式换热器采用平整的金属板材制成，具有大的传热面积，能够实现高效的传热效果。
2. 维护方便：板式换热器采用模块化设计，结构简单，清洗和维护方便。
3. 节能环保：板式换热器能够实现多种流体之间的有效换热，能够降低能耗，减少能源的浪费，符合节能环保要求。
4. 适用范围广：板式换热器能够适应不同工艺条件和介质要求，具有很好的适应性。
三、安装与使用1. 安装前准备：在安装前，请仔细检查板式换热器的包装是否完好，是否有损坏。
检查换热介质的流量和压力参数是否符合产品的使用要求。
2. 安装位置选择：根据使用场合的实际情况选择合适的安装位置。
确保换热器的进出口口法兰与管道连接的紧密，并采取相应的密封措施。
3. 连接管道：按照图纸要求连接进出口管道，并确保连接处无泄漏。
4. 进一步处理：根据实际使用需求，可以根据需要添加温度、压力传感器等附件设备。
5. 启动使用：在确认安装无误后，按照操作手册的要求启动板式换热器，并根据实际情况调节流量、温度等参数。
四、操作与维护1. 操作注意事项：- 在使用过程中，严禁将非换热介质泄漏或倒灌至换热器内部，以免影响换热效果。
- 定期检查换热器内部的结垢情况，如有需要及时清洗处理。
- 注意定期检查和维护换热器的密封件，如有老化或损坏应及时更换。
2. 维护保养：- 定期清洗换热器内部，清除污垢和沉积物，以保证换热效率。
- 检查换热器外部的散热管道是否有堵塞，如果有需要及时清理。
- 定期检查换热器的支撑和固定设施，确保其牢固可靠。
五、注意事项1. 请确保使用场合的环境温度和介质温度不超过换热器的额定工作温度。
2. 使用过程中请注意操作规范，避免撞击、损坏换热器设备。
板式换热器 所有型号 简体中文 安装手册说明书
文献代号200002597-4-ZH-CN安装手册简体中文出版方阿法拉伐技术有限公司邮箱74SE–226 55226 55 Lund, 瑞典电话总机：+46 46 36 65 00******************原说明为英文版© Alfa Laval AB 2023-09本文件及其内容受阿法拉伐公司（上市公司）或其任何附属公司（合称“阿法拉伐”）版权和其他知识产权的约束。
未经阿法拉伐事先明确书面许可，不得出于任何目的以任何形式或通过任何方式复制、转载或传输本文档的任何部分。
本文档中提供的信息和服务是向用户提供的权益和服务，对于这些信息和服务的准确性或适用性不作任何声明或保证。
保留所有权利。
EnglishUse the QR code, or visit /gphe-manuals, to download a local language version of the manual.ةيبرعلا،ليزنتلرادصإةغللاةيلحملاليلدلل/gphe-manuals مدختسازمرةباجتسالاةعيرسلاوأمقةرايزبбългарскиИзползвайте QR кода или посетете следния адрес/gphe-manuals, за да свалитеверсия на ръководството за употреба на Вашияезик.ČeskýPoužijte kód QR nebo navštivte / gphe-manualsa stáhněte si místní jazykovou verzi tohoto návodu.DanskBrug QR-koden, eller følg /gphe-manuals for at downloade en lokal sprogversion af manualen.DeutschVerwenden Sie den QR-Code oder besuchen Sie /gphe-manuals, um die lokale Sprachversion des Handbuchs herunterzuladen.ελληνικάΧρησιμοποιήστε τον κωδικό QR ή επισκεφτείτε τησελίδα /gphe-manuals, για νακατεβάσετε μια έκδοση του εγχειριδίου στην τοπικήσας γλώσσα.EspañolUtilice el código QR o visite /gphe-manuals para descargar una versión del manual en el idioma local.EestiKasutusjuhendi kohaliku keeleversiooni allalaadimiseks kasutage QR-koodi või külastage aadressi /gphe-manuals.SuomiKäytä QR-koodia tai avaa osoite / gphe-manuals, niin voit ladata käyttöohjeen paikallisella kielellä.FrançaisUtilisez le QR-code ou rendez-vous sur le site /gphe-manuals, pour télécharger une version du manuel dans la langue locale. HrvatskiUpotrijebite QR kod ili posjetite / gphe-manuals ako želite preuzeti verziju priručnika na lokalnom jeziku.MagyarHasználja a QR-kódot, vagy látogasson el a/gphe-manualswebhelyre akézikönyv helyi nyelvű változatának letöltéséhez. ItalianoUtilizzate il codice QR o visitate il sito/gphe-manuals per scaricare una versione del manuale nella lingua locale.日本語コード、または /gphe-manuals、現地語版のマニュアルをダウンロードすることができます。

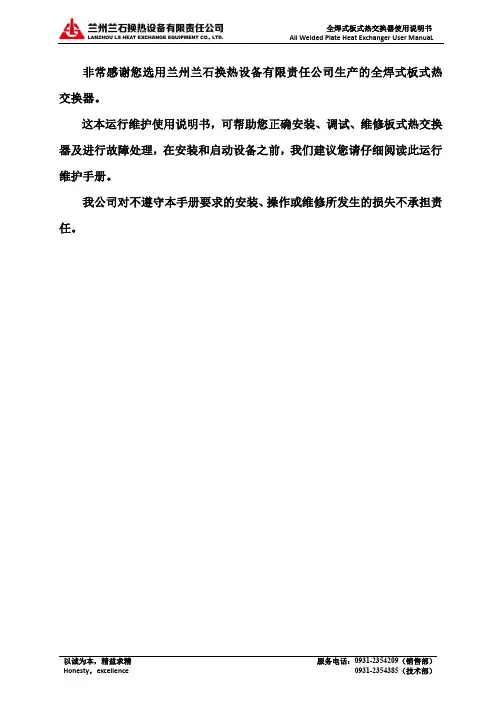

全焊式板式热交换器使用说明书
非常感谢您选用兰州兰石换热设备有限责任公司生产的全焊式板式热交换器。
这本运行维护使用说明书，可帮助您正确安装、调试、维修板式热交换器及进行故障处理，在安装和启动设备之前，我们建议您请仔细阅读此运行维护手册。
我公司对不遵守本手册要求的安装、操作或维修所发生的损失不承担责任。
目录注意事项 (1)1.概述 (2)1.1产品简介 (2)1.2产品型号表示方法 (3)1.3产品结构特点 (3)1.4产品形式 (3)1.5使用范围 (4)2.安装 (5)2.1设备起吊、移动起吊 (5)2.2管路 (5)2.3安装 (6)2.4水蒸汽凝结物及不凝物的排放 (7)2.5存储 (7)3.运行 (7)3.1首次运行 (7)3.2运行 (8)3.3停运 (8)4.维修 (9)4.1打开盲板 (9)4.2重新粘接换热器盲板上的密封垫 (9)4.3把合盲板 (10)5.维护、保养 (10)5.1故障检测 (10)5.2处理方法 (11)5.3清洗 (11)5.4常见故障及处理方法 (11)注意事项注意：为了安全使用，请遵守以下事项:1.严禁超出设计范围使用。
即使未超出范围,也不能对其施加冲击压力及反复压力。
2.禁止直接拉动全焊式板式热交换器。
3.介质为蒸汽、热水或高温流体的板式热交换器有烫伤的危险，运行时请勿用手触摸（介质未冷却到常温前也请勿用手触摸）。
4.禁止在板式热交换器运行期间拆卸、更换紧固用螺栓、螺母（因有液体喷出的危险）。
5.检修使用介质为危险液体的板式热交换器时，在进行拆卸作业前，请进行充分抽液操作。
6.请勿使用腐蚀板片或使垫片老化的清洁剂。
1概述1.1产品简介兰州兰石换热设备有限责任公司生产的全焊式板式热交换器(简称:换热器)，是一种新型高效换热设备，它吸取了国内外同类产品的诸多优点，既保留了板式热交换器传热效率高、体积小等优点，又具有列管式换热器承压高、耐温高的特点，是一种合理匹配的换热器，可用计算机选型软件进行优化组合设计，可满足各种工况的需要。
新板式换热器安装使用说明书.1
设备安装运行维护使用说明书板式热交换器山东华昱压力容器有限公司目录一、板式热交换器概述 (1)二、板式热交换器结构 (1)三、板式热交换器型号表示方法 (2)四、板式热交换器技术特点 (2)五、板式热交换器的流程组合形式 (2)六、板式热交换器的安装要求 (3)七、板式热交换器的操作 (4)八、板式热交换器的维修保养 (5)一、板式热交换器概述板式热交换器按NB/T47004-2009《板式热交换器》进行设计、制造和检验。
板式热交换器是以金属波纹板为传热元件的新型高效换热器。
由于板片组装后形成特殊流体通道，在较低雷诺数下可以产生湍流，并且不易结垢，板片材料选用优质进口不锈钢板、钛板等材质板材，传热系数高，相邻板片波纹波峰相互支撑，形成网状触点，提高了板片的刚性，可以承受较大的压差，保证了使用的安全可靠。
板式热交换器所用板片是综合国内外先进技术而设计的高效换热板片，具有优越的传热性能、流通性能和耐压性能，流体分布均匀，不易结垢，以较小的压降取得最大的传热效果。
板式热交换器应用“热混合”设计原理，使板式换热器的换热量、流量和允许压力降完全匹配，从而实现板式换热器的性能和面积最佳化。
板片的密封垫片结构独特，设计合理，性能稳定可靠，耐压能力强，维护便捷。
应用计算机设计选型，使板式换热器能够高效运行。
板式热交换器的工作压力一般为 1.0MPa、1.6MPa，最高可以达到2.5MPa.工作温度一般低于160℃。
板片材质一般为不锈钢、钛板、钛合金、SMO254、哈氏合金等，密封胶垫使用丁腈橡胶、三元乙丙橡胶、氟橡胶、硅橡胶、食品橡胶等，板片和密封胶垫也可根据用户具体工况要求选用其它材料制造。
二、板式热交换器结构板式热交换器是由一组波纹金属板组成，板上有四个角孔，供传热的两种介质通过。
金属板片安装在一个侧面有固定压紧板和活动压紧板的框架内，并用夹紧螺栓压紧。
板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内，形成热交换。
换热器安装调试说明书
2. 7 管壳式换热器安装、调试、运行、保养说明书2.7.1 编制依据●SH 3535 石油化工换热器设备施工及验收规范●SH 3505 石油化工施工安全规程●GB 50236 现场设备、工业管道焊接工程施工及验收规范2.7.2 安装前的检查要求设备安装前，应对基础及设备进行相关检查：1）混凝土基础外协尺寸、坐标位置及预埋件，应符合设计图样的要求。
2）预埋地脚螺栓的螺纹，应完好无锈蚀。
3）预埋板表面应光滑平整。
水平度偏差不得大于2mm/m。
混凝土基础抹面不应高出预埋板。
4）换热器外部检查:包括设备连接管、排出管、法兰密封面有无变形和缺陷。
5）设备接管法兰面与支座支撑面是否平行或垂直；法兰规格、型号、压力等级是否符合设计要求。
6）滑动支座上的开孔位置、形状尺寸应符合图纸设计要求。
2.7.3. 设备安装就位及连接要求1）按设计图样和设备管口方位、中心线和中心位置，确认无误后方可就位。
设备的找正与找平应按基础上的安装基准线（中心标记、水平标记）对应设备上的基准测点进行调整。
设备各支撑的地面标高应以基础上的标高基线为基准。
2）换热器设备的找平、找正：换热器找正、找平的测定基准点应符合以下规定：A、设备中心线位置及管口方位，应以基础平面坐标及中心线为基准；B、设备的垂直度，应以设备表面上0度、90度、或180度、270度的母线为基准；C、设备的水平度，应以设备两侧的中心线为基准；D、设备的找平，应采用垫铁或其他调整件进行，严禁采用改变地脚螺栓紧固程度的方法。
E、卧式换热器安装时，应保持整体水平。
测定水平度应以换热器顶层换热管的上表面为基准。
换热器的安装坡度，应按设计图样要求。
3）安装换热器连接管时，严禁强力装配。
液面计、安全排水排气阀、温度计等附件应检查、试调试合格。
4）换热器设备安装合格后应及时紧固地脚螺栓。
2.7.4 换热器调试与使用说明1）换热器启动前应按下列要求放尽腔室内的空气，以提高传热效率。
A、松开人、冷介质端的排气阀，关闭介质排出阀。
安装列管换热器的使用说明书1
列管换热器一、概述列管换热器是一种高效换热器。
它主要由传热板、定距柱、连接管、头盖及衬垫等部件组成。
两块厚约2.5～6mm的金属板卷成一对同心圆的螺旋形流道，流道始于中心，终于边缘。
中心处用隔板将两边流体隔开，甲、乙两流体在金属板两边的流道内逆流流动而实现了热交换。
本公司目前生产全逆流式结构的列管换热器。
二、列管换热器的工作特点和应用列管换热器的性能类似于板式换热器。
但也有其独特之处，其主要优点为：1、传热效率高。
列管换热器内介质螺旋型流动的离心力能增强湍流。
据实验，当Re=1400～1800时就能形成湍流，且因流阻较管壳式小而使流速可以提高，结果使传热系数K可提高至2.5倍。
此外，全逆流列管换热器的传热平均温差最大，这有助于提高传热效率。
2、结构紧凑，不用管材。
由于板型传热面的面积大，单位体积传热面可达44-100m2/m3，约为管壳式换热器的2～3倍，加之传热系数和平均温差都大，这就必然导致结构的紧凑和轻巧。
3、不易污塞。
由于单流道、高流速、污垢不易沉积，一旦有所沉积使流道截面减小随即导致流速增高，从而加强了对污塞物的冲刷作用。
这种“自洁”作用，管壳式换热器是没有的。
据统计显示，列管污塞的速率只及管壳式的十分之一。
4、能有效利用低温热源，精密控制温度。
由开双螺旋流道能较完全地形成逆流传热且流道较长，有助于降低换热器设计所允许的（两种介质之间）有利于连续均匀地换热或升降温度。
这就为利用一些低温热源（如地下热源）或精密控制介质温度提供了有利条件，从经验数据知道，板式和列管换热器的介质温差是最低的。
5、流阻较小。
试验表明，与同样条件的管壳式换热器相比，列管换热器的流阻较小。
列管换热器相对于列管式换热器，也有其自身的不足之处。
在设计、制造和安装使用过程中需要注意掌握的有以下几个方面：承压能力受限。
这一点在安装使用当中，要求用户按铭牌上的设计参数使用，不可超压和超温工作；以保证其安全使用。
容量受限。
由于单流道流通能力较小。
板式换热器使用说明书
板式换热器使用说明书本文档涉及附件：1. 图片：板式换热器示意图2. 表格：技术参数表本文所涉及的法律名词及注释：1. 液压系统 - 一种利用流体传递能量和控制信号的工程学科，常见于机械设备中。
2. 温度差异 - 在不同区域或物体之间存在的温度变化。
【正文开始】第一章引言板式换热器是一种高效、紧凑型且可靠性强的换热设备。
它广泛应用于各个领域，如冷却剂回收、空调系统以及工业生产过程中等。
为了确保您正确使用并维护该产品，请仔细阅读以下说明书。
第二章结构与原理2.1 主要组成部分板式换热器由多块金属板堆叠而成，并通过密封垫圈将其固定在一个整体结构内。
2.2 工作原理当两种介质（例如水和蒸汽）经过交错排列在相邻金属板上时，在这些接触点处会发生传导现象从而实现对介质之间进行有效地散热或传热。
第三章安装与调试3.1 安全注意事项在安装和操作板式换热器时，请务必遵循以下安全措施： - 确保设备处于停机状态并断开电源。
- 使用适当的个人防护设备，如手套、眼镜等。
3.2 安装步骤a) 将板式换热器放置在平坦且稳固的基础上，并确保其位置正确对准管道连接口。
3.3 调试方法a) 打开冷却剂进水阀门，观察系统是否正常运行。
如果有异常情况出现，请立即关闭阀门并检查问题所在。
第四章维护与清洁4.1 常规维护每隔一段时间（建议每月）进行下列维护工作以确保板式换热器长期有效地运行：- 清除堆积物：使用软布擦拭金属表面上可能存在的污垢或油渍；- 检查密封性能：定期检查垫圈是否完好无损；4.2 清洁方法当发现堆积物较为严重时，可采用以下清洁方法： - 使用专业的换热器清洗剂进行冲刷；- 通过水压将污垢从板式换热器表面冲掉。
第五章故障排除在使用过程中可能会遇到一些常见问题，请参考以下故障排除步骤以解决这些问题。
a) 无法正常启动：检查电源是否连接正确，并确保开关处于打开状态。
【文档结尾】1、本文档涉及附件。
请参阅所附图片和技术参数表以获取更多详细信息。
板式换热器调试
板式换热器机组调试运行程序1、检查水箱是否有水及补水箱是否完善；2. (电工)电控柜送电，不带负荷空运行，对电控柜检测；3. (电工)点泵，试电机正反转，若有误，更改接线；4. 关闭一次侧供水阀，即切断热源；5. 将电动调节阀手动开启，即用内六角扳手摇动执行器顶部的手动开关，看其开关是否自如，并在摇动的过程中将限位器的行程确定；6. 打开一次侧回水关断阀；7. 检查二次网是否有水，如果满水跳到步骤9；8. 打开进口侧的阀门，关闭补水泵出口侧的关断阀，打开水泵排气孔启动补水泵，缓慢调节水泵出口侧的关断阀（多功能止回阀或蝶阀，注意不要全开，防止补水泵电流过载），让水倒灌入二次网，流水过程中检查系统是否有漏电现象；9. 开启机组及用户的排放阀，待溢水后马上关闭排水阀；10. 注水至二次供水侧压力表大于1bar时，关闭循环水泵出口侧的蝶阀，打开循环水泵进口侧的蝶阀打开循环泵排气孔，启动循环泵，缓慢调节循环水泵后的关断阀并且仔细观察二次供水侧压力表，如果压力表小于1bar则停止循环泵。
11. 当循环水泵可连续运行时（系统此时不完全充满水），可开启热源，即打开一次网关断阀。
注意事项：二次侧供水表带压时表示系统的水已注满一半；运行时如果二次侧回水压力低于1bar时，必须停循环水泵；排水阀可以当供水阀使用；启动后应经常检查和清洗过滤器网；所需工具：改锥、活扳子、内六角扳手、电笔、钳形电流计。
板式换热器机组安全使用注意事项启动换热机组前，应确保排水阀和排气阀关闭状态；维修时机组内水温必须降至40度以下。
1.1使用注意事项板式换热器机组在使用过程中应注意一些特性，避免造成损害。
应按照以下注意事项检查：1.1.1 换热器：a.观察板片及垫片的外延是否有损；b.观察板片及垫片的清洁度，看表面是否有符着物。
1.1.2 水泵：a.电机盖是否有变形；b.打开电机盖看是否有杂物；c.电机是否有潮湿；d.看泵腔排气阀是否完好，并试看开关是否自如。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

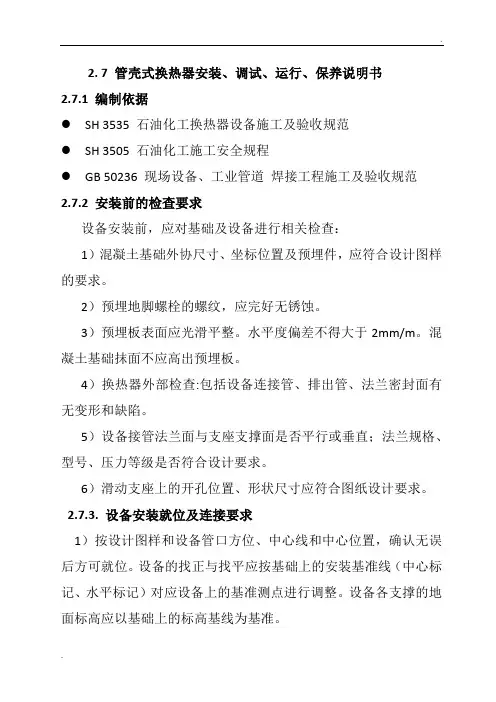

2. 7 管壳式换热器安装、调试、运行、保养说明书
2.7.1 编制依据
SH 3535 石油化工换热器设备施工及验收规范
SH 3505 石油化工施工安全规程
GB 50236 现场设备、工业管道焊接工程施工及验收规范
2.7.2 安装前的检查要求
设备安装前，应对基础及设备进行相关检查：
1）混凝土基础外协尺寸、坐标位置及预埋件，应符合设计图样的要求。
2）预埋地脚螺栓的螺纹，应完好无锈蚀。
3）预埋板表面应光滑平整。
水平度偏差不得大于2mm/m。
混凝土基础抹面不应高出预埋板。
4）换热器外部检查:包括设备连接管、排出管、法兰密封面有无变形和缺陷。
5）设备接管法兰面与支座支撑面是否平行或垂直；法兰规格、型号、压力等级是否符合设计要求。
6）滑动支座上的开孔位置、形状尺寸应符合图纸设计要求。
2.7.
3. 设备安装就位及连接要求
1）按设计图样和设备管口方位、中心线和中心位置，确认无误后方可就位。
设备的找正与找平应按基础上的安装基准线（中心标记、水平标记）对应设备上的基准测点进行调整。
设备各支撑的地面标高应以基础上的标高基线为基准。
2）换热器设备的找平、找正：
换热器找正、找平的测定基准点应符合以下规定：
A、设备中心线位置及管口方位，应以基础平面坐标及中心线为基准；
B、设备的垂直度，应以设备表面上0度、90度、或180度、270度的母线为基准；
C、设备的水平度，应以设备两侧的中心线为基准；
D、设备的找平，应采用垫铁或其他调整件进行，严禁采用改变地脚螺栓紧固程度的方法。
E、卧式换热器安装时，应保持整体水平。
测定水平度应以换热器顶层换热管的上表面为基准。
换热器的安装坡度，应按设计图样要求。
3）安装换热器连接管时，严禁强力装配。
液面计、安全排水排气阀、温度计等附件应检查、试调试合格。
4）换热器设备安装合格后应及时紧固地脚螺栓。
2.7.4 换热器调试与使用说明
1）换热器启动前应按下列要求放尽腔室内的空气，以提高传热效率。
A、松开人、冷介质端的排气阀，关闭介质排出阀。
B、缓慢打开热、冷介质的进水阀，是热、冷介质从放气口溢出为止，然后拧紧排气阀，关闭进水阀。
2）水温升高后，慢慢打开冷却介质的进水阀（注意：切忌快速打开进水阀，因冷却水大量流过换热器时，会是换热器表面形成一侧导热性很差的“过冷层”）。
，再打开热介质的出水阀，是指处于流动状态，然后注意调整冷却介质的流量，是热介质保持在需要的使用温度。
3）注意事项。
以上2）中打开进水阀时，切忌快速打开进水阀，否则，因冷却水大量流过换热器时，会是换热器表面形成一侧导热性很差的“过冷层”。
2.7.5 换热器运行说明
本项目共有两组共六台换热器，每组换热器并联三台换热器（两开一备）。
闭式循环水自闭式泵出来，从换热器壳程上入口进入换热器，经与辅助冷却水换热后从换热器
壳程下出口出换热器；辅助冷却水从换热器管程入口进人换热器，经与闭式循环水换热器从换热器管程出口处换热器。
2.7.6 换热器保养与维修
1）换热器长期工作后，换热管表面会因积垢二增大热阻和流阻，是换热性能逐渐下降，一直不能保证冷却效果。
因此保养的重点是定期进行除垢清晰。
2）换热器洗要求
按2.6 《换热器清洗工艺要领书》。
