树脂催化剂装填及预处理方案
一、产品介绍
目前甲基叔丁基醚（MTBE）的生产和催化汽油醚化改质装置使用的催化剂均为大孔型强酸性树脂催化剂，外观为球形颗粒。
其分子结构是由三个部分组成的，可以用R- SO3- H+表示。
其中，R为具有交联网状结构的高分子聚合物母体：-SO3-为连接在聚合物链节上的极性官能团；H+为可被交换的离子，与SO 3-结合在一起时，形成具有催化作用的活性中心。
固态的大孔强酸性树脂催化剂应用于醚化反应是在维持反应物为液相的压力下进行的，期间需要经历以下五个步骤：
1、反应物分子到达树脂催化剂颗粒外表面；
2、反应物分子经催化剂颗粒的内孔穴，扩散到颗粒内表面；
3、在带有磺酸基团的催化活性中心作用下，异构烯烃与醇进行反应，生成醚化产物；
4、产物分子离开催化剂颗粒外表面，随物流离开反应体系。
二、催化剂的装填
1、催化剂装填前必须对设备进行认真检查，特别是不锈钢网的铺放及固定，以防催化剂泄漏。
设备必须洁净，无铁锈等污物。
2、应一些客户的要求，若提供的催化剂为风干品时，在装填前需要测其膨胀率，并预留出膨胀空间。
膨胀率测定方法为：在100ml量筒内装入树脂催化剂70ml（将量筒在桌面上轻轻敲击，至体积不变为止），缓慢加入甲醇至满量程刻度。
在常温下静置（时间不少于2小时），若催化剂层内有气泡，可用玻璃棒进行搅动除去。
测定甲醇加入前、后催化剂的体积变化，计算出膨胀率，并据此确定催化剂的装填高度。
3、催化剂装填时应防止将包装物、纸片等杂物带入反应器。
4、催化剂装填至预定高度后应将其上表面摊平。
三、催化剂的预处理
1、树脂催化剂在出厂前已用纯水进行洗涤，装入反应器后可不再进行水洗。
若使用单位希望再水洗也没有坏处，但必须用除盐水洗涤，绝不能使用软化水。
2、树脂催化剂必须在含水状态下保存，使用前需要用甲醇进行预处理。
利用甲醇与水可以互溶的特点，根据浓度作用原理，甲醇能与水形成一定浓度的甲醇-水溶液，从而将树脂催化剂中含有的水份带出反应系统。
如果不使用甲醇进行预处理，将会出现以下弊端：
一、水与反应原料（C4或轻汽油组分）是互相不容的介质，当树脂催化剂含水量较高，不经预处理而直接送入反应原料时，催化剂床层的阻力降很大，有可能超过1.0mpa，导致反应器发生破坏性事故。
二、是树脂催化剂含水较多时，水将与异丁烯发生水合反应，生成大量的叔丁醇，致使MTBE纯度下降。
由于水合反应速度高于醚化反应速度，因而在催化剂颗粒内含水时是以水合反应为主，醚化反应为辅，等到催化剂颗粒内的水份消耗贻尽时，醚化反应才得到正常进行。
综上所述，在新换树脂催化剂的装置投料前，必须用甲醇将反应器床层内催化剂颗粒的水份置换出来。
3、树脂催化剂用甲醇进行预处理时，仅仅用甲醇静置浸泡是不够的，需采用动态循环的办法（可以采用间歇式循环的方法，每隔2~3小时循环1~2遍）直到甲醇浓度不变时为止。
甲醇预处理的时间一般为12 ~24小时（最低不少于6~8小时）甲醇处理液最终浓度以80~85％为宜。
四、催化剂在使用过程中的注意事项
1、严格控制醚化反应温度，醇烯比等工艺参数，并及时调整，防止误操作。
2、生产原料必须洁净，防止带入金属离子、水、碱性氧、硫醚等杂质，因为这些杂质将与树脂催化剂发生化学反应，导致催化剂失去活性。
3、在合成MTBE过程中，除主反应以外，还有许多副反应发生，其中异丁烯二聚是最可能发生且影响最大的副反应。
如果甲醇进料量不足，异丁烯易于发生自聚，同时放出大量的热，高温下二聚反应速度更快，往往导致恶性循环。
由于树脂催化剂颗粒的多孔性结构，使其具有很强的吸附能力，异丁烯的二聚或多聚物将存留在催化剂颗粒的孔道内，阻碍物料与催化活性中心的接触，致使催化剂中毒失活。
因此，在开、停车时甲醇泵应该先开、后停，以保证有较高的醇烯比。
五、树脂催化剂在推荐使用条件
根据本公司长期现场调试积累的经验，我们推荐该催化剂的使用条件：
1.醇烯比（mmol比）0.98～1.05 ：1
2.反应温度50～80℃
最佳反应温度55～65℃
3.空速1～5 h-1
最佳空速 1.5～2.5 h-1
4.最大压降≤0.1MPa
开车初期，催化剂活性较高，推荐反应器最高温高在60～65℃之间，以此为根据调整加热温度。
混床树脂预处理
为确保用户在开车调试期间的一次性成功，对新树脂应进行如下的预处理。
因为新树脂在制造过程中，其孔内多少存在一定量的残留低聚物，应采用一定方法进行处理，以防止运行初期可能对出水水质的影响和增加运行阻力。
一、顺、逆流再生等有反洗空间的床体（一般指固定床）1、阳树脂的预处理：1.1、阳树脂装填完毕后，首先进行反洗，确保80%的反洗膨胀率，以去除杂物和细小的树脂颗粒，直到反洗出水澄清、无色、无味、无泡沫止。
1.2、通入3-4%的HCl溶液，4m/h，当出口浓度达1.5-2%时，停止通入并浸泡8小时以上，然后用原水冲洗到出水PH在2-3止（PH大小视进口强酸阴离子含量定）。
先通酸的目的是:因为根据国家标准,001*7树脂的出厂型式为RNa型,先通酸后通碱,可以使树脂有二次的涨缩过程,而预处理的目的就是使新树通过转型时的体积涨缩将其孔径内可能残存的低聚物吐出来。
而先碱后酸，显然只有一次的转型型变，其效果要比前者差。
1.3、通入2-3%的NaOH溶液，流速3-4m/h，当出口浓度达1.5-2%时，停止通入并浸泡8小时以上，然后用阳床出水或去离子水冲洗到出水PH在7-8止，待再生。
2、阴树脂的预处理：2.1、阴树脂装填完毕后，首先进行反洗，确保80%的反洗膨胀率，以去除杂物和细小的树脂颗粒，直到反洗出水澄清止。
2.2、通入2-3%的NaOH溶液，流速4m/h，当出口浓度达1.5-2%时，停止通入并浸泡8小时以上，然后用阳床出水或去离子水冲洗到出水PH在7-8止。
先通碱的目的是:因为根据国家标准,201x7树脂的出厂型式为RCl型,先通碱后通酸,可以使树脂有二次的涨缩过程,而预处理的目的就是使新树通过转型时的体积涨缩将其孔径内可能残存的低聚物吐出来。
而先酸后碱，显然只有一次的转型型变，其效果要比前者差。
2.3、通入2-3%的HCl溶液，流速3-4m/h，当出口浓度达1.5-2%时，停止通入并浸泡8小时以上，然后用阳床出水或去离子水冲洗到出水PH在7左右止，待再生。
石油树脂加氢催化剂研究进展
化工进展Chemical Industry and Engineering Progress2023 年第 42 卷第 12 期石油树脂加氢催化剂研究进展赵晖1，王高伟2，李茂帅1，马新宾1（1 天津大学化工学院，天津 300350；2 科莱恩化工科技(上海)有限公司，上海 201100）摘要：高端氢化石油树脂应用广泛，市场需求逐年增加，如何实现高效生产高品质氢化石油树脂是该领域研究的重点。
高品质氢化石油树脂的生产主要是采用催化加氢技术，开发高效稳定的加氢催化剂是关键的技术环节。
本文针对催化剂加氢效率低、树脂分子扩散与吸附困难、加氢反应条件苛刻等问题，重点综述了近年来研究者为解决上述难点在催化剂金属活性组分组成、几何与电子结构、载体形貌与孔结构设计等方面的研究成果。
提出催化剂中金属活性位点的分散度、位点分布情况、价态调控及复合金属间的协同作用是调控催化剂性能的关键。
同时，对目前石油树脂加氢催化剂活性位点设计、反应机理、催化剂失活再生机制等方面进行总结并展望催化剂的未来发展方向。
关键词：石油树脂；树脂改性；工艺流程；催化加氢；金属催化剂中图分类号：TQ322；G311 文献标志码：A 文章编号：1000-6613（2023）12-6310-15Recent advance in catalysts for petroleum resin hydrogenationZHAO Hui 1，WANG Gaowei 2，LI Maoshuai 1，MA Xinbin 1(1 School of Chemical Engineering and Technology, Tianjin University, Tianjin 300350, China; 2 Clariant ChemicalTechnology (Shanghai) Co., Ltd., Shanghai 201100, China)Abstract: Hydrogenated petroleum resins have wide application in high-end fields, and the demand for high-quality petroleum resins has increased year by year. Efficient production of high-quality hydrogenated petroleum resin has become the research focus in the field. High-quality petroleum resin is mainly produced by hydrogenation of raw resin materials and efficient and stable hydrogenation catalysts are the key. However, the resin hydrogenation system still suffers from problems such as poor hydrogenation performance, low diffusion of resin in catalyst pores and harsh reaction conditions. This review summaries the research progress in terms of rational design of active components, geometric and electronic structure, support morphology and pore structure. Highlighting the effect of the dispersion of metal active sites, active sites distribution, valence states engineering together with synergy between composite metal are the key factors to regulate the performance of catalyst. At the same time, the problemssuch as the reaction mechanism, the deactivation and regeneration mechanism of active sites and the development trend of hydrogenation catalysts in the future were summarized.Keywords: petroleum resin; resin modification; technological process; catalytic hydrogenation; metal catalyst综述与专论DOI ：10.16085/j.issn.1000-6613.2023-0078收稿日期：2023-01-16；修改稿日期：2023-04-25。
提金树脂的预处理与再生步骤

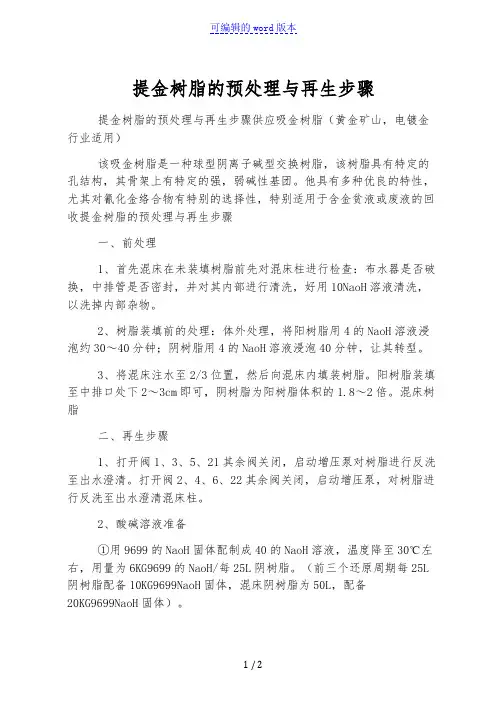

提金树脂的预处理与再生步骤提金树脂的预处理与再生步骤供应吸金树脂（黄金矿山，电镀金行业适用）该吸金树脂是一种球型阴离子碱型交换树脂，该树脂具有特定的孔结构，其骨架上有特定的强，弱碱性基团。
他具有多种优良的特性，尤其对氰化金络合物有特别的选择性，特别适用于含金贫液或废液的回收提金树脂的预处理与再生步骤一、前处理1、首先混床在未装填树脂前先对混床柱进行检查：布水器是否破换，中排管是否密封，并对其内部进行清洗，好用10NaoH溶液清洗，以洗掉内部杂物。
2、树脂装填前的处理：体外处理，将阳树脂用4的NaoH溶液浸泡约30～40分钟；阴树脂用4的NaoH溶液浸泡40分钟，让其转型。
3、将混床注水至2/3位置，然后向混床内填装树脂。
阳树脂装填至中排口处下2～3cm即可，阴树脂为阳树脂体积的1.8～2倍。
混床树脂二、再生步骤1、打开阀1、3、5、21其余阀关闭，启动增压泵对树脂进行反洗至出水澄清。
打开阀2、4、6、22其余阀关闭，启动增压泵，对树脂进行反洗至出水澄清混床柱。
2、酸碱溶液准备①用9699的NaoH固体配制成40的NaoH溶液，温度降至30℃左右，用量为6KG9699的NaoH/每25L阴树脂。
（前三个还原周期每25L 阴树脂配备10KG9699NaoH固体，混床阴树脂为50L，配备20KG9699NaoH固体）。
②用3137的盐酸溶液，用量为10～12KG，37的盐酸/每25L阳树脂。
（前三个还原周期每25L阳树脂配备18KG3137盐酸溶液，混床阳树脂为25L，配备18KG3137盐酸溶液即可）。
混床树脂三、再生①打开阀1、2、15、16、21、21将17、18用软管连至碱溶液调整增压泵，使碱液大约3045分钟吸完，然后将软管接至装水的容器连续启动增压泵，使其置换，同时打开11、19、12、20让水从上部压下，约30分钟左右，将17、18处软管接至盐酸溶液，对阳树脂进行再生，让酸溶液从中排出，调整18、17调整阀，让酸液在3045分钟内吸完，然后将17、18处软管接至水槽进行管道清洗。
聚氨酯泡沫填缝剂工艺流程技术方案参数等
聚氨酯泡沫填缝剂工艺流程技术方案参数等一、工艺流程：1.准备工作：将所需的原材料准备齐全，包括聚氨酯泡沫填缝剂、催化剂、溶剂等。
2.原材料预处理：根据配方比例将所需的聚氨酯泡沫填缝剂、催化剂等原材料进行称量并搅拌均匀。
3.装填原材料：将预处理好的原材料倒入填缝剂的容器中，并使用泵或其他装置将原材料注入到填缝剂的管道中。
4.管道连接：将填缝剂的管道连接到需要填充的接缝上，确保接缝的两侧紧密贴合。
5.注入填缝剂：打开填缝剂的阀门或开关，开始将填缝剂注入到接缝中，直至接缝被填满。
6.固化时间：根据填缝剂的固化特性，等待一段时间让填缝剂充分固化。
7.修整和清理：将固化后的填缝剂修整整齐，清理掉多余的填缝剂，保持接缝的美观性和整洁度。
二、技术方案：1.选择适用的聚氨酯泡沫填缝剂：根据施工环境和要求选择合适的聚氨酯泡沫填缝剂，包括填缝剂的密封性能、耐环境老化性能等。
2.选择适宜的催化剂：根据填缝剂的要求选择适宜的催化剂，控制填缝剂固化的速度和性能。
3.控制填缝剂的温度：填缝剂的温度也会影响填缝剂的固化速度和性能，需要根据填缝剂和环境的要求进行控制。
三、参数：1.填缝剂的密度：填缝剂的密度会影响其填充效果和使用寿命，一般在0.25-0.4g/cm³之间。
2.填缝剂的粘度：填缝剂的粘度会影响其流动性和填充效果，一般在2000-4000cps之间。
3.填缝剂的拉伸强度：填缝剂的拉伸强度是评价其耐用性和抗拉性能的指标之一，一般要求在0.5-1.5MPa之间。
4.填缝剂的固化时间：填缝剂的固化时间会影响施工进度和效果，需要根据实际情况控制，一般在30-60分钟之间。
总结：聚氨酯泡沫填缝剂的工艺流程包括准备工作、原材料预处理、装填原材料、管道连接、注入填缝剂、固化时间和修整清理等步骤。
技术方案需要选择适用的填缝剂和催化剂，并控制温度。
参数方面需要考虑填缝剂的密度、粘度、拉伸强度和固化时间等。
以上都是一种常见的流程、方案和参数，根据具体情况可能会有所不同。
催化燃烧催化剂操作手册
催化燃烧催化剂操作手册一、概述催化燃烧催化剂是工业废气处理中的重要组成部分，通过催化燃烧过程，将有毒有害气体转化为无害物质。
本操作手册旨在为用户提供催化燃烧催化剂的正确使用方法和注意事项，确保处理过程的安全与效果。
二、操作步骤催化剂选择与预处理根据废气的成分、浓度和处理要求，选择适合的催化燃烧催化剂。
新购买的催化剂可能含有杂质和水分，需进行预处理。
将催化剂在惰性气氛中加热至指定温度，除去残留的杂质和水分。
安装与配置按照工艺流程图，将催化燃烧装置安装在合适的位置。
确保管道连接紧密，无泄漏。
按照操作手册规定的参数，调整催化燃烧炉的温度、压力和流量等参数。
催化剂装填根据催化剂体积和催化燃烧炉的规格，计算所需装填量。
装填时，应保证催化剂在炉内均匀分布，避免出现堵塞或偏流现象。
装填完毕后，对催化燃烧炉进行密封，防止外界空气进入。
运行调试启动催化燃烧装置前，检查电源、控制系统及安全设施是否正常。
启动后，观察炉温、压力、流量等参数是否稳定，确保废气处理效果达标。
根据实际情况调整参数，以达到最佳处理效果。
维护与保养定期检查催化燃烧装置的各部件，确保其正常运转。
定期清理或更换催化剂，防止堵塞和失效。
如发现异常情况，及时停机检查并排除故障。
三、注意事项操作人员应经过专业培训，熟悉催化燃烧原理及操作规程。
操作过程中应佩戴防护眼镜、口罩和手套等个人防护用品。
严禁在催化剂未预处理或未干燥的情况下进行使用。
严禁在处理有毒有害气体时，人员不佩戴防护用品或未采取其他安全措施。
严禁在设备异常情况下继续运行，应及时停机检查并排除故障。
定期检查并记录设备运行情况，确保安全与稳定运行。
在使用过程中，应保持环境清洁卫生，防止杂物进入设备内部。
对于特殊气体或复杂成分的废气处理，应先进行试验验证，确定最佳的工艺参数和处理方案。
新树脂的预处理
新树脂的预处理树脂充填检查床内壁、水帽、布水器等树脂在装入前应充分考虑树脂转型体积变化，通常强酸性阳离子交换树脂膨胀率10%左右。
强碱性阴离子交换树脂膨胀率20%左右。
树脂反洗反洗操作用可以除去树脂床中可能产生的悬浮杂质、细碎颗粒。
反洗时水速4—10米/小时，具体流速取决于树脂的类型和水温,由于阴树脂的密度较小反洗速度低于阳树脂。
反洗控制流速，勿使正常树脂流失出水清澈、透明即可，一般反洗30分钟左右（医药用水在反洗完成后将阴阳树脂用10%NaCI溶液浸泡20小时以上）一）除盐用强酸阳树脂1.排水至水面高于树脂10CM左右，2.通盐酸：在环境温度下，将浓度为4%，用量为树脂体积2—3倍量的HCI，通过时间约1小时。
3.水洗：以相同流速，通除盐水淋洗树脂床至流出液PH约5—6（若用户无法获得除盐水的情况下，可用自来水洗涤至PH=3左右）4.通氢氧化钠：在环境温度下，将浓度为4%，用量为树脂体积2—3倍量的NaOH 通过树脂床，通过时间约1小时。
5. 水洗：以相同流速，通除盐水淋洗树脂床至流出液PH约8—9（若用户无法获得除盐水的情况下，可用自来水洗涤至PH=8--9左右）初次再生通盐酸：在环境温度下，将浓度为4%，用量为树脂体积4倍量的HCI，通过树脂床，通过时间约2小时。
慢洗：以相同流速和流向，通2倍树脂床体积除盐水。
快洗：以运行流速和流向，通除盐水至流出液PH约5—6。
树脂床备用。
注：慢洗和快洗阶段建议用除盐水淋洗，无法获得除盐水的情况下，用步骤3后阳床出水代替。
二）除盐用强碱阴树脂1.排水至水面高于树脂10CM左右2. 通氢氧化钠：在环境温度下，将浓度为4%，用量为树脂体积2—3倍量的NaOH通过树脂床，通过时间约1小时。
3.水洗：以相同流速，通除盐水淋洗树脂床至流出液PH约8—9。
4.通盐酸：在环境温度下，将浓度为4%，用量为树脂体积2—3倍量的HCI，通过时间约1小时。
5.水洗：以相同流速，通除盐水淋洗树脂床至流出液PH约5—6。
丙烯酸甲酯的绿色合成工艺
丙烯酸甲酯的绿色合成工艺
丙烯酸甲酯是一种广泛应用于合成树脂、涂料、胶粘剂等领域的重要化工原料。
绿色合成工艺通常旨在减少对环境的不良影响，提高产物的选择性和产率，同时降低原料和能源的消耗。
以下是一种可能的丙烯酸甲酯绿色合成工艺的示例：
原料：
1.甲醇
2.丙烯酸
3.催化剂（如离子液体催化剂或金属有机框架催化剂）
步骤：
1.预处理催化剂：将催化剂与适当的溶剂或载体进行预处理，以提
高其催化活性和选择性。
2.反应体系配置：将甲醇和丙烯酸按照一定的比例加入反应釜中。
可以选择加入部分溶剂或离子液体来提高反应的效果。
3.催化剂引入：将预处理后的催化剂加入反应釜中，并进行充分搅
拌和混合，以确保催化剂均匀分散。
4.反应控制：调节反应温度、压力和时间，以实现理想的反应速率
和产物选择性。
较低的温度和压力有助于减少副反应的发生。
5.分离和纯化：完成反应后，通过适当的分离技术（如蒸馏、萃取
等）将丙烯酸甲酯从反应混合物中分离出来。
6.废物处理：对产生的废物和副产物进行妥善处理，遵循环境保护
和安全规范。
值得注意的是，具体的绿色合成工艺可能因工艺条件、催化剂选择和反应体系的不同而有所差异。
上述步骤仅提供了一种示例，并不能代表所有可能的丙烯酸甲酯绿色合成工艺的全部内容。
在实际应用中，还需要进行更详细的研究和优化以满足具体需求和要求。
水处理培训资料 第十二讲 离子交换树脂的装填
第十二讲离子交换树脂使用前的预处理及装填工业级的离子交换树脂中，常含有少量低聚物和未参加聚会反应的单体等有机杂质以及其它铁、铝、铜等无机杂质（主要是由原料中带入）。
因此，在树脂使用前，必须做一些前处理，以起到去除杂质、活化树脂的作用。
否则，将会影响正常的出水水质.一. 树脂装填1 ．装填树脂前，应仔细检查交换柱及管道、阀门的总体情况。
试压以确认无泄漏，并检查集、布水器，内衬及支撑层等部件是否安好无损；以石英砂作滤层的交换器，应该入经酸碱清洗过的石英砂，并反洗至出水清澈。
2 ．先在交换柱中注入工1／4 高度的水，然后逐渐加入树脂；逆流再生离子交换器树脂的装填高度应在中排管上20cm 处。
二. 反洗1 .自交换柱下部进水，从顶部出水反洗树脂，清洗至出水清澈；2 ．反洗可以除去树脂床中可能存在的细碎颗粒及悬浮杂质；3 ．根据树脂的种类和比重不同。
控制流速在5 一10 米／小时进行反洗；4 ．反洗时应注意控制流速。
勿使正常颗粒树脂流失：5 ．一般控制反洗时间为30-40 分钟。
三. 软化用阳树脂的预处理l. 控制排水，使液面高于树脂层5-10 厘米左右,以10 ％的NaCI 溶液，2 BV的量，控制流速，以1小时时间清洗树脂；当溶液全部通完后，控制液面层高于树脂层5-10 厘米，浸泡8小时以上以2BV的清水淋洗，淋洗时间控制在20分钟,再以2BV的清水快速淋洗，淋洗时间约10分钟，软化器即可备用。
四．除盐用阳树脂的预处理1 ．控制排水，使液面高于树脂层5-10厘米；2 ．以浓度为3-5 % ，总量2-3 BV 的HCI溶液淋洗树脂，淋洗时间约1小时。
保持适当的液位，将树脂在HCl中浸泡8-12小时；除盐水淋洗树脂至PH约5-6(使用自来水淋洗至PH=3) 3 ．以浓度为3-5 % ，总量2-3 BV 的NaOH溶液淋洗树脂，淋洗时间约l小时；保持适当的液位，将树脂在NaOH中浸泡8-12 小时：除盐水淋洗树脂至PH 约8-9（或用自来水淋洗至PH=10 也可）;4 ．以浓度为3-5 % ，总量2-3 BV的HCl 溶液淋洗树脂，淋洗时间约1 小时：保持适当的液位，将树脂在HCI 浸泡8-12 小时；除盐水淋洗树脂至PH 约5-6 （使用自来水淋洗至PH3 ) ;5 ．以浓度为4-5 % ，总量为4BV的HCl 溶液，对树脂进行再生，再生时间约2小时(即倍量再生）6 ．以相同的流速及流向，以2 BV 的除盐水进行慢洗；7 ．以运行流速及流向，用除盐水快洗至PH 约5-6 后即可备用。
大孔树脂预处理 2
大孔树脂预处理具体的操作过程为：(1)乙醇浸泡:将大孔树脂置于大烧杯中,倒入乙醇,使乙醇完全浸没树脂,并不断搅拌,以除去气泡，使之充分混合，静置24小时。
(2)水洗：将泡好的树脂装入色谱柱中，用2BV体积的乙醇以2BV/h的流速冲洗树脂，洗至流出物中加水无白色浑浊物为止，后用蒸馏水以同样流速冲洗树脂至无醇味为止。
（3）酸洗：用2BV体积的5%的盐酸浸泡，同时冲洗树脂，流速为一小时5BV，然后以同样的流速，用蒸馏水冲洗至中性。
（4）碱洗：用2BV体积的2%的氢氧化钠溶液冲洗树脂，与酸洗的条件一致。
最后按同样的流速，用蒸馏水冲洗至中性。
预处理后的树脂要用蒸馏水浸泡保存。
如果树脂连续使用，则在再次使用之前，可以不必在进行预处理。
但若经过预处理以后的树脂长期放置不用，再使用时，应重新进行预处理。
具体操作为：用浓食盐水浸泡树脂，逐渐稀释，切记不要把树脂放在水中，以免由于树脂急剧膨胀而破碎，导致不能使用，造成浪费。
具体过程为：⑴乙醇浸泡：先于吸附柱内加入相当于装填树脂体积0.4～0.5倍的乙醇，然后将新树脂投入柱中，使其液面高于树脂层约0.3m处，并浸泡24小时。
⑵水洗：用2BV（BV：指树脂床体积）乙醇以2BV/h的流速通过树脂层，洗至流出液加水不呈白色浑浊止。
并以水以同样的流速洗净乙醇。
⑶酸洗：用2BV的5%盐酸浸泡2～4h并淋洗树脂，液体流速为4～6BV/h。
而后用水以同样流速洗至出水pH中性。
⑷碱洗：用2BV的2%氢氧化钠水溶液淋洗树脂，流速与酸洗相同。
而后用水以同样流速洗至出水pH中性。
树脂处理合格后方可使用，树脂连续使用不必再进行预处理，停用时间过长，应考虑重新进行预处理，停用前要充分解吸，洗净，并以大于10%食盐溶液浸泡，以避免细菌在树脂中繁殖。
树脂催化剂
树脂催化剂树脂催化剂是一种在树脂固化过程中起到催化作用的物质，具有广泛的应用领域和重要的指导意义。
本文将全面介绍树脂催化剂的定义、分类、工作原理、应用以及如何选择合适的催化剂，以期对读者提供有益的指导和启示。
首先，我们来了解一下树脂催化剂的定义和分类。
树脂催化剂指的是一类能够促进树脂固化反应的物质。
按照化学性质和催化机理的不同，树脂催化剂可以分为酸性催化剂和碱性催化剂两大类。
酸性催化剂主要是通过提供质子（H+）催化树脂的固化反应，而碱性催化剂则是通过提供氢氧根离子（OH-）或其他碱性官能团参与反应催化。
在实际应用中，树脂催化剂的选择一般根据树脂基体的类型、反应条件、所需固化速度等因素进行。
接下来，我们将深入探讨树脂催化剂的工作原理。
酸性催化剂催化树脂固化的机理主要是通过质子催化作用来促进。
当酸性催化剂与树脂基体接触时，酸性催化剂会释放出质子，质子接着与树脂基体中的官能团发生反应，加速树脂分子间的交联和固化，最终形成坚固的固体结构。
而碱性催化剂则是通过提供氢氧根离子或其他碱性官能团来催化树脂固化反应。
碱性催化剂可以与树脂基体中的酸性官能团进行中和反应，从而促进树脂分子间的交联和固化。
树脂催化剂在工业生产中有着广泛的应用。
首先，树脂催化剂在复合材料制造中扮演着重要的角色。
树脂基复合材料在航空航天、汽车、建筑等行业中被广泛应用，而树脂催化剂则是实现树脂固化过程的关键。
其次，树脂催化剂在涂料和胶粘剂中也有重要地位。
涂料和胶粘剂是各类产品的保护和装饰材料，在不同应用领域有着广泛的需求，而树脂催化剂的应用可以加速涂料和胶粘剂的固化，提高其性能和耐久性。
此外，树脂催化剂还可以应用于人造板材、塑料制品等领域，提高产品的品质和使用寿命。
如何选择合适的树脂催化剂是一个值得注意的问题。
首先，需要根据树脂基体的类型选择相应的催化剂。
例如，酚醛树脂可以选择酸性催化剂，环氧树脂则适合选择碱性催化剂。
其次，需要根据具体的固化条件选择合适的催化剂。
