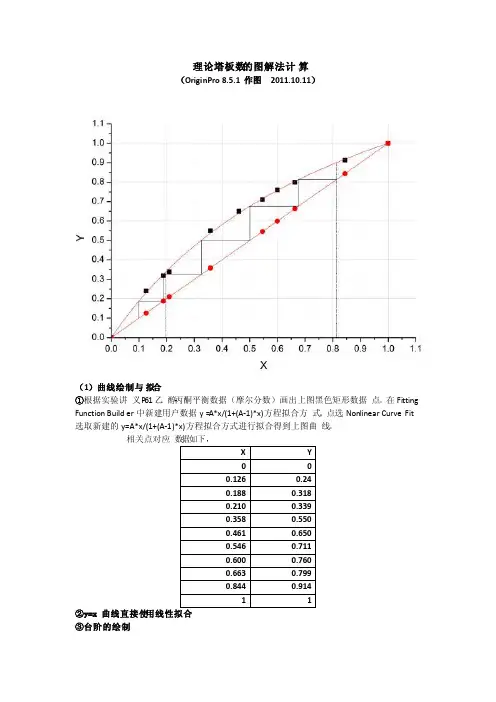

精馏塔理论塔板数计算
化工基础精馏实验理论塔板数的图解法计算
理论塔板数的图解法计算
（Origin Pro 8.5.1 作图2011.10.11）
（1）曲线绘制与拟合
①根据实验讲义P61乙醇-丙酮平衡数据（摩尔分数）画出上图黑色矩形数据点。
在Fitting Functi on Builde r中新建用户数据y=A*x/(1+(A-1)*x)方程拟合方式。
点选Nonlinear CurveFit 选取新建的y=A*x/(1+(A-1)*x)方程拟合方式进行拟合得到上图曲线。
相关点对应数据如下，
②y=x 曲线直接使用
③台阶的绘制
根据塔顶的乙醇摩尔分数0.813，算出该y值下曲线上对应的x点，并依次求算下一个点的x值。
（根据OriginPro 8.5.1的拟合功能中的Find Specia l X from Y来实现）相关点对应
用绘图中Vertica l Step得到台阶。
④在图中标出塔顶和塔底的乙醇摩尔分数
塔顶 0.813
塔底 0.196
（2）理论塔板数
N完整=3
N不完整=（第三个台阶对应x值-塔底摩尔分数）/（第三个台阶对应x值第二个台阶对应x值）=（0.32493-0.196）/（0.32493-0.18773）= 0.12893/ 0.13720≈0.94 N理论=N完整+N不完整= 3 + 0.94 = 3.94 个
即根据2011.10.07日测定的数据处理后图解法求解的精馏塔的理论塔板数为3.94。

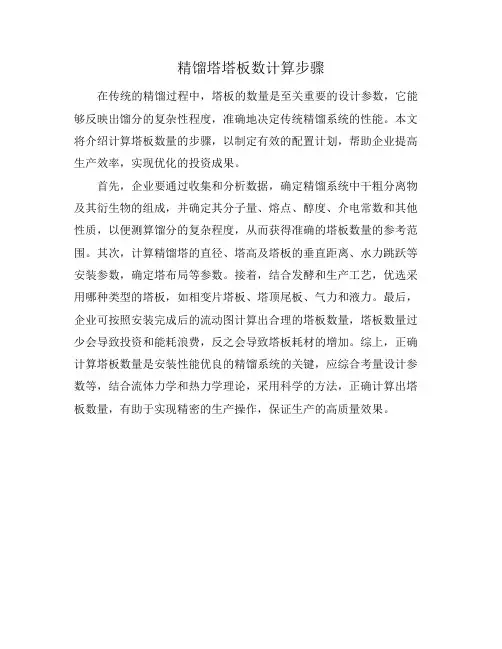

精馏塔塔板数计算步骤
精馏塔塔板数计算步骤
在传统的精馏过程中，塔板的数量是至关重要的设计参数，它能够反映出馏分的复杂性程度，准确地决定传统精馏系统的性能。
本文将介绍计算塔板数量的步骤，以制定有效的配置计划，帮助企业提高生产效率，实现优化的投资成果。
首先，企业要通过收集和分析数据，确定精馏系统中干粗分离物及其衍生物的组成，并确定其分子量、熔点、醇度、介电常数和其他性质，以便测算馏分的复杂程度，从而获得准确的塔板数量的参考范围。
其次，计算精馏塔的直径、塔高及塔板的垂直距离、水力跳跃等安装参数，确定塔布局等参数。
接着，结合发酵和生产工艺，优选采用哪种类型的塔板，如相变片塔板、塔顶尾板、气力和液力。
最后，企业可按照安装完成后的流动图计算出合理的塔板数量，塔板数量过少会导致投资和能耗浪费，反之会导致塔板耗材的增加。
综上，正确计算塔板数量是安装性能优良的精馏系统的关键，应综合考量设计参数等，结合流体力学和热力学理论，采用科学的方法，正确计算出塔板数量，有助于实现精密的生产操作，保证生产的高质量效果。
精馏过程工艺参数的确定(理论塔板数计算)
（不包括塔釜） （包括塔釜）
2、图解法 图解法求理论塔板数的基本原
理与逐板计算法相同，所不同的 是用相平衡曲线和操作线分别代 替相平衡方程和操作线方程。用 图解法求理论塔板层数的具体步 骤如下：
（1）绘相平衡曲线 （2）绘操作线 绘出精馏段 操作线和提馏段操作线
（3）绘直角梯级 从（xD,xD）点开始，在精馏段操作线 与平衡线之间绘水平线与垂直线构成直角梯级，当梯级跨 过两段操作线交点d时，则改在提馏段操作线与平衡线之间 作直角梯级，直至梯级的垂线达到或跨过(xW,xW)点为止。 梯级总数即为所需的理论塔板数（包括塔釜）。
职业教育环境监测与治理技术专业教学资源库《化工单元操作》课程
项目八 蒸馏及设备操作
南京科技职业学院
项目八：精馏及设备操作
任务2：精馏过程工艺参数的确定 ---理论塔板数计算 回流比计算
南京科技职业学院 化学工程系
一、理论塔板数计算
（一）理论塔板概念 若汽液两相能在塔板上充分接触，使离
开塔板的汽液两相温度相等，且组成互为平 衡，则称该塔板为理论塔板。
❖ 试用（1）逐板计算法，（2）图解法分别求出所 需的理论板层数及进料板位置。
（三）实际塔板数确定 全塔效率 在指定的分离条件 下，所需的理论塔板 数NT（不包括塔釜） 与实际塔板数N之比 称为全塔效率，用符
号ET表E示T 。N即NT
实际塔板数：
N NT ET
L
泡罩塔塔板效率关系曲线
y3
xn-1
精馏段操作线方程
yn
yn
相平衡方程求
xn≤ xd
直到xn xd（xd为两段操作线交点坐标x数值）时，说明第n 层板为加 料板，该板应属于提馏段。因此精馏段所需理论板数为n -1块。
理论塔板数的计算
理论塔板数的计算一、逐板计算法精馏段操作线方程： 提馏段操作线方程： 相平衡方程： 或第一板：第二板：…… 第m 板：第m+1板： (1)11+++=+R x x R R y D n n w m m x R f x R R f y 1111+--++=+nn n x x y )1(1-+=ααnn n y y x )1(--=ααD, V, L, xD F,xx y m m-逐板计算示意图 111)1(y y x --=ααDx y =11112+++=R x x R R y D 222)1(y y x --=αα111+++=-R x x R R y D m m F m m m x y y x ≤--=)1(αα第m 板为进料111)1(+++--=m m m y y x ααw m m x R f x R R f y 1111+--++=+第N 板：在计算过程中, 每使用一次平衡关系, 表示需要一层理论板. 由于一般再沸器相当于一层理论板.结果: 塔内共有理论板N 块, 第N 板为再沸器, 其中精馏段m-1块, 提馏段N-m+1块 (包括再沸器), 第m 板为进料板。
二、图解法图解法求理论板层数的基本原理与逐板计算法的完全相同,只不过是用平衡曲线和操作线分别代替平衡方程和操作线方程,用简便的图解法代替繁杂的计算而已。
1、操作线的作法首先根据相平衡数据, 在直角坐标上绘出待分离混合物的x-y 平衡曲线, 并作出对角线.W NN N x y y x ≤--=)1(ααw N N x R f x R R f y 1111+--++=-在x=xD 处作铅垂线, 与对角线交于点a, 再由精馏段操作线的截距xD /(R+1) 值, 在y 轴上定出点b, 联ab. ab为精馏段操作线.在x=xF 处作铅垂线, 与精馏段操作线ab交于点d.在x=xW 处作铅垂线, 与对角线交于点c, 联cd. cd为提留段操作线.2、求N 的步骤自对角线上a点始, 在平衡线与精馏段操作线间绘出水平线及铅垂线组成的梯级.当梯级跨过两操作线交点d 时, 则改在平衡线与提馏操作线间作梯级, 直至某梯级的垂直线达到或小于xw为止.每一个梯级代表一层理论板. 梯级总数即为所需理论板数.3、梯级含义：如第一梯级:由a点作水平线与平衡线交于点1(y1, x1), 相当于用平衡关系由y1求得x1；再自点1作垂线与精馏段操作线相交, 交点坐标为(y2, x1), 即相当于用操作线关系由x1求得y2。
连续精馏理论塔板数的计算
5.3 连续精馏理论塔板数的计算本节重点：理论塔板数的计算。
本节难点：理论塔板数的计算—逐板计算法和图解法；双组分连续精馏塔所需理论板数，可采用逐板计算法和图解法。
5.3.1逐板计算法假设塔顶冷凝器为全凝器，泡点回流，塔釜为间接蒸汽加热，进料为泡点进料如图5－5所示。
因塔顶采用全凝器，即y 1=x D 5－24而离开第1块塔板的x 1与y 1满足平衡关系，因此x 1可由汽液相平衡方程求得。
即111)1(y y x --=αα 5－25第2块塔板上升的蒸汽组成y 2与第1块塔板下降的液体组成x1满足精馏段操作线方程，即Dx R x R R y 11112+++=5－26同理，交替使用相平衡方程和精馏段操作线方程，直至计算到x n <x q (即精馏段与提馏段操作线的交点)后，再改用相平衡方程和提馏段操作线方程计算提馏段塔板组成，至x w ’<x w 为止。
现将逐板计算过程归纳如下：相平衡方程： x1 x2 x3……x n <x q-------x w ’<x w 操作线方程： x D =y1 y2 y3在此过程中使用了几次相平衡方程即可得到几块理论塔板数（包括塔釜再沸器）。
5.3.2 图解法应用逐板计算法求精馏塔所需理论板数的过程，可以在y-x 图上用图解法进行。
具体求解步骤如下：1、相平衡曲线 在直角坐标系中绘出待分离的双组分物系y-x 图，如图5－13。
2、精馏段操作线3、提馏段操作线4、画直角梯级 从a 点开始，在精馏段操作线与平衡线之间作水平线及垂直线，当梯级跨过q 点时，则改在提馏段操作线与平衡线之间作直角梯级，直至梯级的水平线达到或跨过b 点为止。
其中过q 点的梯级为加料板，最后一个梯级为再沸器。
最后应注意的是，当某梯级跨越两操作线交点q 时（此梯级为进料板），应及时更换操图5-13 理论板数图解法示意图作线，因为对一定的分离任务，此时所需的理论板数最少，这时的加料板为最佳加料板。

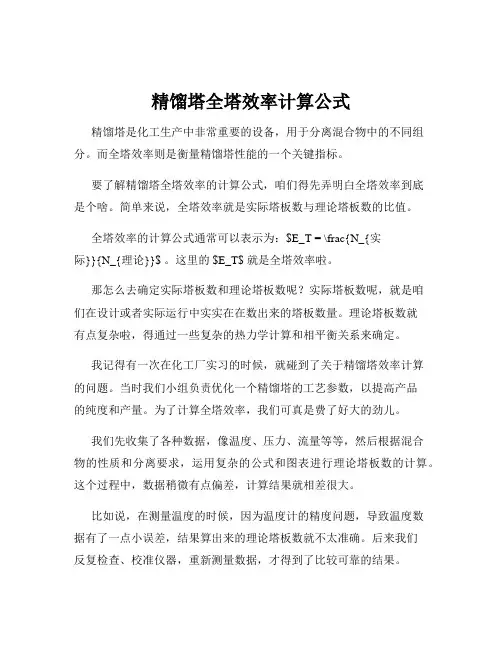

精馏塔全塔效率计算公式
精馏塔全塔效率计算公式精馏塔是化工生产中非常重要的设备，用于分离混合物中的不同组分。
而全塔效率则是衡量精馏塔性能的一个关键指标。
要了解精馏塔全塔效率的计算公式，咱们得先弄明白全塔效率到底是个啥。
简单来说，全塔效率就是实际塔板数与理论塔板数的比值。
全塔效率的计算公式通常可以表示为：$E_T = \frac{N_{实际}}{N_{理论}}$ 。
这里的 $E_T$ 就是全塔效率啦。
那怎么去确定实际塔板数和理论塔板数呢？实际塔板数呢，就是咱们在设计或者实际运行中实实在在数出来的塔板数量。
理论塔板数就有点复杂啦，得通过一些复杂的热力学计算和相平衡关系来确定。
我记得有一次在化工厂实习的时候，就碰到了关于精馏塔效率计算的问题。
当时我们小组负责优化一个精馏塔的工艺参数，以提高产品的纯度和产量。
为了计算全塔效率，我们可真是费了好大的劲儿。
我们先收集了各种数据，像温度、压力、流量等等，然后根据混合物的性质和分离要求，运用复杂的公式和图表进行理论塔板数的计算。
这个过程中，数据稍微有点偏差，计算结果就相差很大。
比如说，在测量温度的时候，因为温度计的精度问题，导致温度数据有了一点小误差，结果算出来的理论塔板数就不太准确。
后来我们反复检查、校准仪器，重新测量数据，才得到了比较可靠的结果。
在确定了实际塔板数和理论塔板数之后，代入全塔效率的计算公式，就能得出全塔效率啦。
通过计算全塔效率，我们可以评估精馏塔的性能，找出可能存在的问题，比如塔板结构不合理、操作条件不合适等等。
总之，精馏塔全塔效率的计算公式虽然看起来简单，但是要准确计算和应用，还需要我们对精馏过程有深入的理解，对数据的收集和处理要非常严谨。
只有这样，才能真正发挥全塔效率这个指标的作用，让精馏塔更好地为化工生产服务。
希望通过我的讲解，能让您对精馏塔全塔效率的计算公式有更清楚的认识。
要是在实际应用中遇到问题，别着急，多思考、多尝试，总会找到解决办法的！。
7.5.6其它类型精馏塔及理论塔板数的计算
第二段:两股进料之间，其下降液量和上升气量与第一段进料热状态有关
L=RD=1×7.35=7.35kmol/h; V=(R+1)D=2×7.35=14.7kmol/h
饱和液体进料,q1=1。则第二段进料口以上的上升气量和下降液量为
L’=L+q1F1=7.35+10=17.35kmol/h; V’=V-(1-q1)F1=V=14.7kmol/h GLL
对第二股进料口以上作物料衡算
F1xF1 V' y s1 L'xs DxD
其它类型精馏塔理论板数的确定 直接蒸汽加热 当水是重组分时,可将加热蒸汽直接通入塔釜加热。 直接蒸汽加热不影响精馏操作线 由于塔底多了一股蒸汽流，其提 馏段的操作线与间接蒸汽加热过 程不同。其推导如下： 总物料衡算 轻组分衡算
L' S V' W
加热蒸气 S V F, xF L D, xD
V’ L’
F, xF D, xD
Q
W, xW
无回流的回收塔 GLL
其操作线方程与一般精馏塔的提馏段操作线方程相同。
ym 1 L' W ' xm ' xW V V
D V , V' D 1 q F ,
ym 1
冷液进料时
L' qF
提馏段操作线方程为
WxW qF xm D 1 q F D 1 q F
1.0 1
1
D1 xD1
q 2
yD2 y
q 2
1
y
3
F, xF
2 3
D2 xD2 (yD2)
