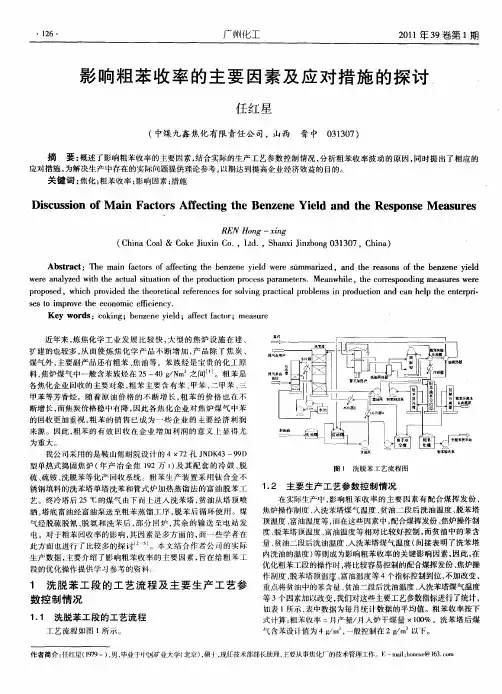

影响粗苯收率的主要因素及应对措施的探讨
作 制度 、 脱苯塔顶温糜 、 富油温度等 ４个指标控制到位 ， 不加改变，
型单热式捣 固焦 炉 （ 产冶 金焦 １２万 ｔ 及 其配 套 的冷鼓 、 年 ９ ） 脱
图 １ 洗 脱 苯 工 艺 流程 图
硫、 硫铵 、 洗脱苯等化产 回收系统 。粗苯生 产装置采 用钛合金 不 锈钢填料 的洗苯塔单塔洗苯和管式炉 加热蒸馏法 的富油脱苯 工
艺。终 冷塔后 ２ ５℃的煤气 由下而上 进入洗苯塔 ， 贫油从塔 顶喷
气经脱硫脱氰 、 氨和洗 苯后 ， 脱 部分 回炉 ， 余 的输 送 至 电站 发 其 电。对于粗苯回收率 的影 响 ， 其因素是多 方面的 ， 而一些学 者在 此 方 面 也 进行 了 比较 多 的探 讨 ｊ 。本 文 结 合 作 者 公 司 的 实 际 生产数据 ， 主要介绍 了影响粗苯收率 的主要因素 ， 旨在给粗 苯工 段的优化操作 提供学 习参考 的资料。
料， 焦炉煤气 中一般含苯族烃在 ２ ４ ／ ｍ ５— ０ｇ Ｎ 。之间… 。粗 苯是
各焦化企业回收的主要对象 ， 苯 主要含有苯 、 粗 甲苯 、 甲苯 、 二 三
甲苯等芳香烃 。随着原 油价格 的不 断增长 ， 苯的价 格也 在不 粗
断增长 ， 而焦 炭 价 格 稳 中有 降 ， 此 各 焦 化 企 业 对 焦 炉 煤 气 中 苯 因
应对措施 ， 为解决生产 中存在的实际问题提供理论参考 ， 以期达到提高企 业经济效 益的 目的。
焦化厂粗苯回收工艺及影响因素探究
焦化厂粗苯回收工艺及影响因素探究摘要：随着炼焦工业的不断发展,炼焦过程中产生的煤气以及化学产品不再是直接燃烧或着是直接排放,而是作为宝贵的化工原料回收并加以利用,回收过程中产生的粗苯，就是一种重要的化工原料。
我们提高对它的回收率，对合理利用煤炭资源,提高其经济效益有着十分重要的意义。
关键词：粗苯、回收工艺、影响因素前言粗苯是一种宝贵的化工原料。
它是多种芳烃和其他化合物组成的混合物。
最近几年来，粗苯的价格趋势逐步走高。
粗苯的回收率反映了企业生产过程中对原材料的利用程度，同时也综合反映了企业的经营管理水平和工艺技术，直接影响着企业的经济效益。
如何保持焦化厂粗苯回收工段的长期稳定运行，最大量的回收粗苯，成为各焦化厂研究的重点[1]。
粗苯就是在脱除氨之后仍以气态存在于炼焦煤气中的苯族碳氢化合物。
粗苯是由多种有机化合物组成的混合物。
其主要成分为苯、甲苯、二甲苯、三甲苯等。
除此之外，粗苯中还含有一些不饱和化合物、硫化物及少量的酚类和吡啶碱类等物质。
当用洗油回收煤气中的苯族烃时，在所得的粗苯中尚含有少量的洗油轻质馏分。
粗苯的组成主要是取决于炼焦配煤的组成及炼焦过程中的热解程度。
粗苯工艺流程[2]（见图1）:经过脱硫后的煤气进入终冷器，温度由45℃左右降低到24℃左右，进入洗苯塔。
在洗苯塔上端喷淋洗油，煤气由下端进入和洗油逆向接触，洗油吸收煤气中的苯族烃类形成富油，富油首先与脱苯塔塔顶出来的粗苯蒸汽进行一次换热，温度升高到60℃左右，接着与脱苯塔塔底的贫油进行第二次换热，这次换热也被称作油油换热。
换热后升温到110℃左右，然后由管式加热炉继续进行加热，温度到达180℃进入脱苯塔，在塔内利用精馏将不同沸点的粗苯收集。
从脱苯塔顶部出来的油汽进入油汽换热器及冷凝冷却器，所得粗苯流入油水分离器。
分离出水后的粗苯进入回流槽，经粗苯回流泵送至脱苯塔顶部作为回流用，其余的流入粗苯中间槽，用粗苯产品泵送往油库工段装车外送。
在脱苯塔上部设有断塔板，将塔板积存的油和水引出，流入到脱苯塔油水分离器，将水分离后，油进入下层塔板[2]。
粗苯回收率影响因素及改进措施
2019年第1期柳钢科技410WWW化*)百-Jt—•lU-*/®*'"柳钢焦化厂现有（2%42+33）孔JN43-80型（三焦）、2x60孔JN43-84型（四焦）、2x （2x55）孔JN60-6型（一焦和五焦）和2x60孔JN60-6型（二焦）共5组焦炉生产线，受历史原因与用地影响，只配套了4个煤气冷却与化产回收系统（三焦炉组无独立的冷却回收系统），5条产线布局分散，且各炉组与化产回收系统间距离不一，4组风机总能力仅勉强配套。
为确保煤气稳定输送，全厂各炉组吸气管在初冷前互相连通，煤气汇总进入5套PDS ,全厂焦炉煤气了一个复杂的网络化体系。
最后的1座焦炉于2012年投产，煤气输送困难与化产回收一焦化厂生产的力，至2016年煤气输送配煤有,回收期在0.9%,最低的一年仅0.87%。
本文分析粗苯回收率低的原因，原因分析（—）煤气负荷分配工况（1）特殊的煤气分配工况，扰乱了原有的粗苯回收，2012年，煤气输送一厂生产，2014-04、2017-06生的为输送困难。
以2017-09煤气输送稳定为洗煤气，一回收，二四、五回收有二回收冷、力却 （现）煤气分配，二回收煤气,受冷泵能力限制，导致二回收油气比，削弱了能力。
（2）公司焦炉煤气管网设定压力和实际运行控压过高。
柳钢焦炉煤气管网归属动力厂管理，设定的管网压力为8000Pa，因系统阻力传递，各系统压力常常在12000Pa ，关部门为减少焦炉煤气放散，往往不42柳钢科技2019年第1期按8000Pa控制运行。
长期憋压成为焦化厂集气管压力控制、煤气输送与分配的难题。
（二）工艺与装备（1）各粗苯回收系统工艺与装备差异，并且单体设备存在设计、制安缺陷。
全厂4套粗苯回收装置，均采用轻质陶瓷填料单塔洗苯工艺，但脱苯部分则是：一、二、四脱苯为传统的单膛管式炉过热蒸汽常压工艺，五脱苯则为双膛管式炉无汽减压工艺。
其中：一、四脱苯为传统的塔（分别配套浮头式、式汽）,二、五脱苯均采用型高效板式塔（均配套式汽））。
焦炉煤气中粗苯的回收工艺设计毕业论文
焦炉煤气中粗苯的回收工艺设计毕业论文设计说明本次毕业实习的地点是在中平能化集团河南京宝焦化有限公司，具体工作岗位是工艺技术部粗苯蒸馏工段。
经过近两个月的岗位工作，作者对焦化厂粗苯回收工艺流程有了一定程度的了解和掌握，所以将毕业设计题目定为：15000 m3/h焦炉煤气中粗苯的回收工艺设计。
粗苯回收工艺主要分终冷洗苯和粗苯蒸馏两个过程，根据河南京宝焦化有限公司的粗苯回收工艺流程以及自己对粗苯回收相关内容的一些了解，本设计采用的是常压填料吸收塔进行焦炉煤气中粗苯的吸收，用管式炉加热富油生产一种苯的方法进行粗苯的蒸馏。
主要流程为焦炉煤气首先自上而下经过横管式终冷塔，在此依次用32°C的循环水和18°C的低温水除去煤气中的萘，然后煤气自下而上进入洗苯塔，塔顶向下喷洒27°C左右的吸油，气、液逆向接触，使洗油充分吸收煤气中的粗苯而成为富油。
富油送往管式加热炉预热到135°C，之后从第15层塔板处进入脱苯塔，在此富油被加热到180°C，粗苯蒸汽由塔顶采出，塔底则为贫油。
然后粗苯蒸汽依次经过油气换热器和冷凝冷却器后成为液体进入粗苯储槽。
洗苯塔操作压力0.1MPa，填料塔高度13 m，塔径为 2.2m，入塔煤气中粗苯含量25 g/m3 ～40 g/m3，出塔含量为4 g/m3以下。
本设计中的计算内容主要有吸收塔中气液相的物料衡算和管式炉加热脱苯工序的热量衡算，以及吸收塔设备的相关工艺计算。
完成的图纸有带控制点的粗苯回收工艺流程图、物料衡算图和主设备洗苯塔和脱苯塔的剖面图。
关键词：焦炉煤气、粗苯回收、粗苯蒸馏、常压、洗苯塔、管式炉、Design NotesThis is the place of graduation practice of the Group in Henan to Beijing Zhongping Bao Coking Co., Ltd., is a technology specific jobs distillation section in the Ministry of benzene. After nearly two months of post work, I have a coke plant crude benzene recovery process a degree of understanding and knowledge, so I put my graduate design topics as: 15000 m3 / h of coke oven gas in the crude benzene recovery process design.Crude benzene recovery process mainly consists of the final cold wash both benzene and benzene distillation process, according to King Po Coking Co, Ltd. Henan, crude benzene recovery of crude benzol recovery process and their relevant content on some idea, this design uses the atmospheric pressure packed absorption tower for absorption of benzene in coke oven gas with a tube furnace heated to produce a rich oil method of benzene benzene distillation. Operating pressure of 0.1, height of packed tower 13, tower diameter, the benzene content of the gas into the tower 25g/m3 ~ 40g/m3, the tower content 4g/m3 below. Calculation of the design content of the main absorber in the gas phase of the material balance and the tube furnace heating process from benzene heat balance, and the calculation of the absorber device related technology. The drawings are done with the control point flow chart of crude benzene recovery, material balance chart and the main equipment wash benzene tower profile.Key words: coke oven gas, crude benzene recovery, clumsy distillation, atmospheric pressure, benzene washing tower, tube furnace目录设计说明 (I)Design Notes (II)主要符号说明 (iii)引言 (1)1设计总论 (2)1.1粗苯的组成和性质 (2)1.1.1 粗苯的组成 (2)1.1.2 粗苯的性质 (3)1.2 回收苯族烃的方法 (3)1.3 影响粗苯回收的因素 (4)1.3.1 吸收温度 (4)1.3.2 洗油的吸收能力及循环油量 (4)1.3.3 贫油含苯量 (5)1.3.4 吸收表面积 (6)1.3.5 煤气压力和流速 (6)1.4 粗苯回收过程存在问题与改进措施 (7)1.4.1 存在问题 (7)1.4.2 改进措施 (7)2 设计方案的确定 (9)2.1生产条件及参数 (9)2.2 工艺流程及工艺流程图 (9)2.2.1 工艺流程 (9)2.2.2 工艺流程图 (11)3 物料衡算与热量衡算 (13)3.1 物料衡算 (13)3.1.1 进塔焦炉煤气中各组分的含量 (13)3.1.2 进塔焦炉煤气中粗苯的摩尔组成 (13)3.1.3 气、液量计算 (14)3.1.4 粗苯蒸馏工段物料横算 (14)3.2 热量衡算 (18)3.2.1管式炉供给富油的热量Q (18)m (19)3.2.2 管式炉供给蒸气的热量QV3.2.3 管式炉加热面积 (19)4 主要设备的工艺计算 (20)4.1 吸收塔塔径计算 (20)4.2 吸收塔高度计算 (21)4.2.1 传质单元高度 (21)4.2.2 传质单元数 (22)4.2.3 填料层高度 (23)4.2.4 塔附属高度 (23)4.3 填料塔的压力降 (23)4.3.1 气体进出口压力降 (23)4.3.2 填料层压力降 (24)4.3.3 填料塔的总压力降 (24)5 主要设备的强度校核 (25)5.1壁厚设计及校核 (25)5.2 封头设计 (26)5.3 圆筒的应力 (26)5.4 塔裙座高度 (26)6 辅助设备的选型 (27)6.1 洗苯塔附属设备 (27)6.1.1填料支撑装置 (27)6.1.2液体分布器 (28)6.1.3液体再分布器 (29)6.1.4气体的进口与出口装置 (30)6.2 管式加热炉 (31)6.3 洗油再生器 (32)6.4 脱苯塔 (35)6.5 泵 (35)6.6 工艺管道 (36)6.7 换热器 (36)7 设计结果 (37)8 参考文献 (38)9 附录 (39)10 致谢 (40)主要符号说明引言粗苯是炼焦化学产品回收中最重要的两类产品之一。
粗苯回收及影响因素分析
升， 降低 贫油 中的粗 苯 含量 。 同样 的 ， 我们 可以 对蒸 汽量 进行 控制 ， 如 果蒸 汽量 比较 多 ， 就会 形成能 源浪费 ， 同时还会 提升粗 苯 中溶 剂油的含量 ， 提 升洗油的 消耗 量 ， 降低粗苯产 品的质量 。
脱氯后 的焦 炉煤 气 中回收的苯 系化 合物 ， 是煤 热解 生成 的粗煤 收 率就会越 高 。如果 吸收温 度比较 大哦 的时候 ， 洗油液 面上 的 粗 苯蒸 汽就 会越 高 ， 吸收 的推 动 力就会 降低 ， 那么粗 苯 的 回收 气 中的 产物 之一 。粗 苯是 淡 黄 色透 明的液 体 ， 不溶 于水 ， 比水 轻 。 甲苯 、 二 甲苯 、 三 甲苯 以及苯 等芳 香烃 是 粗苯 的主 要构 成 率就 会越 低 。我 们从上 述的描 述可 以推断 出吸收温 度越低 ， 粗 反 之则越 低 。可 是 ， 吸 收的 问题 也不 能 元素 ， 苯、 甲苯 、 二 甲苯 以 及 三 甲苯 等芳 香 烃 是 重要 的 化 工原 苯 的 回收率 就 会越 高 ， 料 。粗苯 在 储存 的过 程 中 ， 因为 自身是 不饱 和化 合 物 ， 氧 化和 泰 迪 ， 那 么 吸收 的温 度就 达不 到粗 苯 回收的 温度 ， 那么 洗油 的 聚 合形 成树 脂物 质比较 容易容 物粗 苯中 ， 粗苯 就 由淡黄 色透 明 粘 度就 会提 升 ， 所 以说 ， 洗 苯塔 内河输 送环 节 中的洗 油 的分 布
那 么使用 循环 洗 油量就 会提 升 ， 洗 油 的循环 量也 就会 将 煤气 中的粗 苯进 行充分 吸收 。在洗 油吸 收 了以部分粗 苯后 ， 度提 升 ， 得 到提 升 ， 洗苯塔后 的含苯量也 就越小 。 吸 收 的这 部分 粗苯 就 被称 为富 油 ， 我 们 将富 油进 行加 热 处理 ， ． ４ 直接蒸汽量 然 后 将其 送 到脱 苯 的工序 中进行 。将 富 油从 粗苯 中分 离 的工 ２ 粗 苯 回收 中的脱苯 蒸馏操作 的过程 中， 富油通 过蒸 馏产生 序中， 我 国比较长 用 的脱苯 工序就 是运 用管式 炉加热 富油 的水
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈粗苯回收影响因素
摘要：简述粗苯回收工艺，并对影响粗苯回收的因素：吸收温度、洗油质量及循环洗油量、贫油含苯量、管式炉后富油温度及直接蒸汽量等工艺指标做了阐述说明。
关键词：粗苯；回收工艺；方法
粗苯是一种复杂的化合物，是炼焦煤气中的产物之一，主要含有苯、甲苯、二甲苯、三甲苯等芳香烃。
这些产品具有广泛的用途，是塑料、合成纤维、合成橡胶、染料、涂料、医药、耐辐射材料耐高温材料及国防工业极为宝贵的原料。
从焦炉煤气中回收粗苯的方法有洗油吸收法、活性炭吸附法和深冷凝结法，我厂采用的是洗油吸收法。
一、工艺简述
工业上的粗苯主要成分均在180℃前馏出，180℃后的馏出物则称为溶剂油。
所以我们通常所说的粗苯为180℃前粗苯。
工业生产上粗苯的回收过程可分为洗苯和脱苯两大部分。
（1）终冷洗苯。
从硫铵工段来的粗煤气，进入终冷塔与上段的循环水和下段的冷却水换热后至25℃左右，再进入洗苯塔下部，和塔顶喷淋下来的洗油逆流接触，吸收煤气中的粗苯。
吸收粗苯后的洗油称为富油，经预热后送至脱苯工序，煤气从塔顶送外管。
（2）脱苯蒸馏。
从洗苯工段来的富油经油气换热器、贫富油换热器换热后送至管式炉，加热到180℃左右时进入脱苯塔。
从脱苯塔底来的过热蒸汽将富油中的粗苯气提出塔顶，气提出的粗苯蒸汽经油气换热器与洗苯工段来的富油换热后，再经冷凝冷却器进一步冷却后送入苯水分离槽，分离出的粗苯部分回流至脱苯塔顶。
富油经气提脱苯后变为热贫油，从塔底流出经贫富油换热器与富油换热，自流入脱苯塔下部的热贫油槽。
热贫油经泵加压后送至一段、二段冷却器冷去后送入洗苯工段循环使用。
二、影响因素
影响粗苯回收的主要因素包括：吸收温度、洗油质量及洗油循环量、贫油含苯量、管式炉后富油温度、过热蒸汽温度及直接蒸汽量、吸收表面积以及煤气压力和流速等。
由于吸收表面积、煤气压力和流速两个影响因素与工艺设计及设备选型有关，在实际生产中无法控制，所以在这里我们主要讨论以下几个因素对粗苯回收的影响。
（1）吸收温度
吸收温度是指洗苯塔内煤气与洗油接触面的平均温度，洗苯效果受吸收温度
的影响很大。
当煤气中粗苯含量一定时，吸收温度越低则洗油中与其吸收平衡的粗苯含量越高，温度提高则洗油中粗苯含量降低。
当吸收温度超过30℃时，洗苯塔后煤气含苯量显著增加，粗苯回收率显著下降。
但吸收温度也不能太低，当低于15℃时，洗油的黏度将显著增加，使洗油输送及其在塔内平均分布和自由流动均发生困难，吸收效率降低，同时塔内煤气阻力增大。
当低于10℃时，可能从洗油中析出固体沉淀物阻塞设备。
因此适宜的吸收温度为25~30℃范围内，所以要求终冷塔后煤气温度控制在27~30℃。
另外洗油的温度应略高于煤气温度，以防止煤气中的水汽和萘受冷析出而进入洗油中，给后续工作带来麻烦。
（2）洗油质量及洗油循环量
洗油在循环使用的过程中质量会逐渐变差，其密度、黏度和相对分子质量均会增大，300℃前馏出量会降低，循环洗油的吸收能力比新洗油约下降10%。
为了保证循环洗油的质量，在生产过程中，必须对洗油进行再生处理。
一般情况下，循环洗油量的1.5%进入再生器，通过直接蒸汽使洗油再生，洗油在再生器内的蒸出率约为75%。
再生可分为富油再生和贫油再生两种，
富油再生的油气及直接蒸汽进入脱苯塔底部，作为脱苯蒸汽，该蒸汽中粗苯的蒸汽分压与脱苯
塔低热贫油液面上的粗苯蒸汽分压接近很难使贫油的含苯量进一步降低，富油再生的贫油含苯量一般为0.4%。
如果采用贫油再生，脱苯塔底贫油的含苯量将进一步降低，可达到0.2%甚至更低。
洗油循环量是控制洗苯塔后煤气含苯的重要指标之一，在其他影响因素一定的情况下，随着吸收温度的升高，所需要的循环洗油量也随之增加，洗油循环量越大，塔后含苯越低，但循环洗油量也不宜过大，以免过多地增加电、蒸气的耗量和冷却水用量。
在实际生产中，应当按正常的油气比来确定循环洗油量，通常情况下每小时1万立方的煤气配每小时18立方的洗油。
（3）贫油含苯量
贫油含苯量是控制洗苯塔后煤气含苯的主要因素之一，在其他影响因素一定的情况下，贫油含苯量越大，塔后苯的损失越大，粗苯的回收率越低，在实际生产过程中，贫油含粗苯量一般控制在0.4%~0.6%，此时可保证塔后煤气含苯在2g/m3以下。
如进一步降低贫油中的粗苯含量，虽然有助于降低洗苯塔后苯的损失，但却增加脱苯蒸馏时的直接蒸汽耗量，使粗苯中溶剂油的生成量增加，即洗油的耗量增加，进而影响粗苯的产品质量，使粗苯产品的180℃前馏出量减少。
（4）管式炉后富油温度
管式炉后富油温度对苯的蒸出率影响较小，因为苯易挥发，在较低的预热温度下，几乎可全部蒸出，但管式炉后富油温度对于甲苯以后各组分的蒸出率影响较大。
当管式炉后富油温度升高时，甲苯组分的蒸出率随之升高，贫油中甲苯的
含量相对降低，煤气中甲苯组分的回收率就相应提高，但过大的提高管式炉后富油温度，相应的会增加管式炉煤气的使用量，在生产过程中，我们一般将管式炉后富油温度控制在190℃以内。
（5）直接蒸汽量
在一定的条件下，提高直接蒸汽量可显著降低贫油中粗苯的含量，进而提高粗苯的回收率。
但直接蒸汽量过高，不仅浪费能源，而且会造成富油中含的水分增多，管式炉后富油温度降低，并且会使粗苯中溶剂油的生成量增加，即洗油的耗量增加，进而使粗苯产品质量下降，180℃前馏出量减少。
而直接蒸汽量的高低会受几个方面的影响：
①、过热蒸汽温度的升高，会使直接蒸汽量降低，一般控制过热蒸汽在450℃左右。
②、当其他条件一定时，管式炉后富油温度越高，直接蒸汽的耗量就越低，当管式炉后富油温度由140℃提高到180℃时，直接蒸汽的耗量可降低一半。
③、当管式炉后富油温度一定时，直接蒸汽量随富油含苯量的升高而降低。
④、当其他条件一定的情况下，直接蒸汽量随塔内压力的升高而增加。
三、小结
在粗苯回收过程中，要严格控制吸收温度、循环洗油质量、塔顶温度、过热蒸汽及富油温
度等工艺指标，在保证粗苯质量的前提下，提高粗苯产率的同时，还要控制好洗油消耗及直接蒸汽消耗，合理制定工艺控制指标，以确保经济效益最大化。
参考文献
[1] 肖瑞华，白金锋。
煤化学产品工艺学。
北京: 冶金工业出版社，2004.
[2] 何建平，李辉。
炼焦化学产品回收技术。
北京: 冶金工业出版社，2008.。
