XMT7000温度控制仪说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2007 年 6 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石 化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点• 热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置 • 软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS • 模糊理论结合传统PID 方法，控制快速平稳，先进的自整定方案• 输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入 逻 辑 电 平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V 热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V 线性信号 0-5V 1-5V mV Ω0-10mA 电流输出（负荷阻值600Ω以下） 0-10mA 0-20mA 4-20mA 0-20mA 电流输出（负荷阻值600Ω以下） 4-20mA 电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID 控制、位式控制 2.基本误差：输入满量程的±0.5%±1个字 9.电源电压: AC85-264V(50/60Hz) 3.分辨率： 1℃、 (额定100-240V AC)4.采样周期：2次/sec21.6-26.4V AC(额定24V AC) 5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC) 区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的 6.报警输出：继电器触点 AC250V 3A （阻值） 无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A （阻值） 11.面板尺寸：80×160，160×80，96×96，三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
产品代码X M T ① - 7 ② ③ ④ ① 仪表面板尺寸（高×宽mm ）S ：80×160 E ：96×48空：160×80 F ：48×96 A ：96×96 G ：48×48 D ：72×72 6 设计序号② 主控控制方式0 二位式 2 三位式4 位式PID （继电器通断比例输出）5 位式PID （过零固体继电器信号输出）6 可控硅移相触发脉冲输出，PID 调节7 可控硅过零触发脉冲输出，PID 调节8 逻辑电平输出，PID 调节，驱动SSR9 连续电流输出，PID 调节③ 辅助控制方式 0 无报警1 上限输入值报警 4 上上限报警仪2 下限输入值报警 5 上上限下下限报警3 上下限偏差报警 ④ 输入信号 1 热电偶输入4 远传压力电阻信号 2 热电阻输入5 标准电流、电压信号 3 mV 信号例:XMTE-7431 K 0~400℃ 为PID 控制，触点输出，配用K 分度号热电偶，量程0～400℃，带2组上下限报警，面板尺寸为96×48mm 的仪表。
四、安 装4.1注意事项（1） 仪表安装于以下环境• 大气压力：86 ~ 106kPa 。
• 环境温度：0 ~50℃ • 相对湿度：45 ~ 85%RH（2） 安装时应注意以下情况• 环境温度的急剧变化可能引起的结露。
• 腐蚀性、易燃气体。
• 直接震动或冲击主体结构。
• 水、油、化学品、烟雾或蒸汽污染。
• 过多的灰尘、盐份或金属粉未。
• 空调直吹。
• 阳光的直射。
•热辐射积聚之处。
外形与盘面开孔尺寸表单位：mm型 号 面板尺寸H ×B 壳体尺寸h ×b ×L 开孔尺寸h'×b' XMT9000 80×160 76×152×100 ( 76+1 ) × ( 152+1 ) XMTA9000 96×96 92×92×100 ( 92+1 ) × ( 92+1 ) XMTD9000 72×72 68×68×100 ( 68+1 ) × ( 68+1 ) XMTE9000 96×48 92×44×100 ( 92+1 ) × ( 44+1 ) XMTF9000 48×96 44×92×100 ( 44+1 ) × ( 92+1 ) XMTG9000 48×4844×44×100( 44+1 ) × ( 44+1 )4.3尺寸单位：mm五、接线4.2安装过程（1） 按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。
（2） 多个仪表安装时，左右两孔间的距离应大于25mm ；上下两面三刀孔间的距离应大于是30mm 。
（3） 将仪表嵌入盘面开孔内。
（4） 在仪表安装槽内插入安装支架。
（5） 推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。
5.1接线注意⑴热电偶输入，应使用对应的补偿导线。
⑵热电阻输入，应使用低电阻且无差别的3根导线。
⑶输入信号线应远离仪器电源线，动力电源线和负荷线，以避免产生杂讯干扰。
⑷仪器电源线通常不致被动力电源线干扰。
仪器被外部杂讯干扰时，必须使用杂讯滤波器。
·缩短电源线的捻合绞距，距离越短越有助于减小杂讯·在仪表板上安装杂讯滤波器并接地，并减小杂讯滤波器输出与仪器电源端子的接线距离。
·不要在滤波器输出端安装保险以及开关，这样会降低滤波器效果。
⑸接线应该符合每个国家的国标，电源线应使用600V聚氯乙烯绝缘线（J1SC3307）。
⑹电源开启后对继电器输出的仪表需5-6秒之准备时间，如作外部的连结回路等信号使用时，请并用延迟继电器。
⑺本仪器无电源开关和保险丝，如果需要可加装。
建议保险丝规格：额定电压250V 额定电流1A保险丝型号：延时保险(8)不要过分旋紧螺钉。
此外，使用合适的端子螺丝接线片（螺丝型号：M3*6建议力矩0.4Nm）[4kgf.cm]。
5.2端子构成（例）请按仪表接线方式接线！六、面板部件名称①测量值（PV）显示器（红）③指示灯·显示测量值（PV）自整定指示灯（AT 绿）工作时闪烁·显示参数名称控制输出指示灯（OUT）（绿）·测量回路异常表示OUT：控制输出,工作时点亮②设定值（SV）显示器（绿）报警输出指示灯（ALM1）·显示设定值（SV）ALM1：第一报警输出时点亮·显示参数内容④设定键（SET）⑤减数键(∨)·SV设定：按SET键，PV显示器显示SP,SV显示器个位小数点闪烁，可用其余二键修改,按·在参数设定状态下，作减数键SET键确认并返回至正常显示,如果超过20秒⑥加数键(∧)无键动作,则自动返回至正常显示.·按住SET键超过3秒或按s ET三秒或同时按住·在参数设定状态下，作加数键SET+▲即可进入二级菜单，至操作流程完毕后自动退出.七、操作说明1) 设定温度要想修改设定值时，请在正常的显示测量方式下，按住SET键，SV窗口个位出现小数点并闪烁，上排显示SP，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按A/M移位，按SET键来完成确认修改，在不按任何键的状态下约20秒后自动退回到正常显示状态,仪表承认修改；2) PID设定及自整定要想调整P、I、Ｄ参数，仪表上电后按住SET三秒或同时按住SET+▲，仪表上排显示HY, 再次按SET,上排显示AL,再次按SET,上排显示P, 此时按▲向上调节比例带，按▼向下调节比例带值(长时间按住▲或▼键可实现连续快加或快减)，按A/M移位。
再次按SET,上排显示I , 此时按▲向上调节积分时间，按▼向下调节积分时间(长时间按住▲或▼键可实现连续快加或快减)，按A/M移位。
再次按SET,上排显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按A/M移位。
再次按SET，上排显示ＡＴ，下排显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,AT 灯闪动，下排数码管将交替显示AT与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。
3) 周期设定及传感器误差修正通过按SET键，跳过AT参数设定后上排显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。
作ＰＩＤ控制时，T值一般为20，做位式控制时，时间可稍长一些。
当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC时，可对传感器进行误差修正。
比如实际温度为20度，仪表显示温度为22度，则设为-2, 如仪表显示温度为18,则设为2. 再次按SET退出仪表菜单.4) 控制原理与方法1 回差式控制/位式控制当p=0时，仪表采用回差控制，pv>sp停止加热，pv<sp-HY时开始加热2 PID控制当Ｐ≠０时，仪表作ＰＩＤ控制.3 自整定AT=ＯＮ时仪表开启自整定AT=OFF时关闭自整定4.快速进入及退出菜单同时按SET+▲进入二级菜单同时按SET+▼退出二级菜单九、有关参数及功能的解释9.1仪表的自整定功能1. 在参数层将AT项设置成ON后，按SET键返回至PV/SV显示状态，即启动自整定功能，面板上AT灯闪烁。
经一段时间后自整定结束，面板上AT灯停止闪烁，自整定所取得的新的PID 参数值已自动存入。
2. 在自整定状态，如果结束自整定功能，可进参数层将AT项设置成OFF后，按SET键返回即可。
注：（1）自整定结束，自动设定好PID参数，即使切断电源，所设定的PID参数仍将保存，所以继续运行时，不需再进行自整定。
欣灵电气 XMT -7000D工业调节器 温度控制器 说明书
XMT -7000D工业调节器/温度控制器产品使用说明书欣灵电气股份有限公司2)、仪表面板各种功能的显示和参数的设置均正常，指示灯有相应的动作而仪表却失去控制作用时，一般是因仪表外部负载短路、断路、错线等导致了仪表内器件的烧坏。
此时请打开仪表，凡触点输出的，请检查连线是否焦痕；凡驱动可控硅的请检查脉冲变压器或光电偶合器是否有开路现象。
如有上述情况，修复铜箔或把仪表寄回生产厂家维修。
压是否太低，并使之符合技术要求规定。
10、仪表的保存仪表应在包装齐全的情况下存放在干燥通风、无腐蚀性气体的场合。
XMT -7000D工业调节器/温度控制器 使用说明书此产品在使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考116欣灵电气股份有限公司X I N L I N G E L E C T R I C A L C O., L T D地址：浙江省乐清柳市智广工业区邮编：325604电话：*************传真：*************E-mail:************** XMT-7000D系列智能数字温度控制仪是在XMT-8000系列基础上，更新开发的高性能智能仪表，它以优异的控制精度，迅捷的扰动响应和强大的抗干扰能力，满足用户的各种控温需求。
可广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
1、产品简介产品主要特点：软件调零调满度，冷端自动补偿室温。
四位双色LED数码管分别指示测量和设定值。
仪表深度小于82mm，机框短小，便于安装。
2、仪表主要技术参数：主要项目 技术参数 说明显示基本误差 ≤±(1.0%F S+1个字)或±(0.5%F S+1个字)冷端补偿误差 ≤±2℃温度系数 ≤0.05/℃仪表分辨率 1℃或0.1℃仪表采样周期 3次/秒输出触点容量 继电器触点220V阻性负载≤3A继电器触点220V感性负载≤1A输出控制电压 S S R驱动电平D C0-12V输出控制电流 0-10m A电流负载阻值800欧姆以下4-20m A电流负载阻值600欧姆以下工作环境 环境温度0-50℃，相对湿度：45%-85%大气压力：80-106K P a信号输入 热电偶：E、K、J、B、S热电阻：C U50、P T100输出和报警方式 多种（见型谱表）9、故障的显示和判断9.1 仪表的故障显示1)、若怀疑仪表的精度，可把传感器插入经充分拌和的冰水混合液中，仪表应显示在0℃左右，把传感器插入在标准在大气压下的沸水中，仪表应显示100℃左右，误差较大时一般是传感器分度号与仪表不配所致。
XMT智能数显示控制仪表使用说明书样本
一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
●仪表采用全开放式用户自设定界面。
●标准信号输入时, 显示量程可编程。
变送输出时, 输出状态刻度可根椐用户需要自行设定。
●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二．主要技术指标●输入回路: 单回路, 双回路。
●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。
分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。
●恒压电源输出: DC24V电源输出, 供二线制变送器使用。
●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
温控表 XMTD7000系列说明书(常用型)
XMT-7000 工业调节器/温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考。
警告接线警告如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止此类事故。
为防止仪器损坏或失效，使用适当的保险丝保护电源线及输入/输出线以防强电流冲击。
电源供给为防止仪器损坏或失效，用额定电压供电。
为防止触电或仪器失效，所有接线工作完成后方可供电。
禁止在易燃气体附近使用。
为防火、防爆或仪器损坏，禁止有易燃、易爆气体，排放蒸汽的场合中使用。
严禁触及仪器内部。
为防止触电或烯烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压盒高温部件。
非常危险！严禁改动仪器为防止事故或仪器失效，严禁改动仪器。
保养为防止触电，食品报废或失效，只有本厂服务工程师可以更换部件。
为保证仪器持续且安全使用，应定期保养。
仪器内某些部件可能随使用时间的延长而损坏。
操作注意断电后方可清洁仪器。
清除显示器上的污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦洗或触及。
禁止用螺丝刀或圆珠笔等坚硬物体操用面板按键，否则会损坏或划伤按键。
1、概述XMT-7000智能工业调节器/温度控制器/流量积算仪是一种高性能、高可靠性的智能型工业调节仪表，广泛用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
■主要特点◆热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入，量程自由设置◆软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.2%FS◆模糊理论结合传统PID方法，控制快速平稳，先进自整定方案自由可选◆输出自由可选：继电器触点、SSR驱动电平、可控硅过零和移相脉冲，模拟量，另附一路模拟量输出和二路可定义的报警点输出，输出值可限定，一机多用，无须选型2、主要技术指标2.1 输入热电偶S R B K N E J T热电阻Pt100 Cu50 JPt1002.2 基本误差：输入满量程的±0.5%±一个字2.3 分辨率：1℃、0.1℃2.4 采样周期：3次/sec，按需可达到8次/sec2.5 报警功能：上限，下限，上偏差，下偏差，上下偏差，范围内及待机状态报警2.6 报警输出：继电器触点AC250V 3A（阻性负载）2.7 控制方式：模糊PID控制、位式控制2.8 控制输出：继电器触点（容量：220V AC 3A）SSR驱动电平输出（DC 0/5V）过零触发脉冲：光偶可控硅输出1A600V移相触发脉冲：光偶可控硅输出1A600V2.9 电源电压：AC85-264V（50/60Hz）（额定100-240V AC）21.6-26.4V AC（额定24V AC）21.6-26.4V DC（额定24V DC）2.10 工作环境：温度0.50℃，温度＜85%RH的无腐蚀性场合：功耗＜5VA2.11 面板尺寸：80×160，96×96，72×72，48×96，96×48，48×48mm3、产品确认请参照下列代码表确认送达产品是否与您指定型号一致。
(完整版)XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

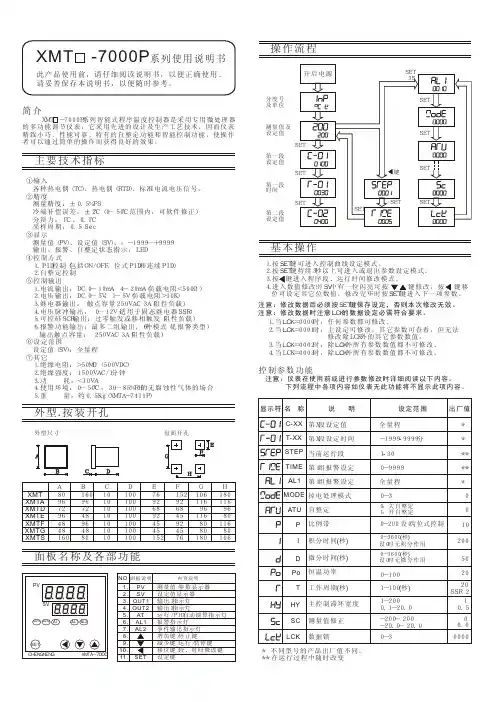

-7000P系列使用说明书
基本操作 １．按ＳＥＴ键可进入控制曲线设定模式。
键持续３秒以上可进入或退出参数设定模式。
ＳＶ中有一位闪亮可按 键修改，按 键移 位可设定其它位数值，修改完毕时按注意：修改数据后必须按ＳＥＴ键保存设定，否则本次修改无效。
注意：修改数据时注意ＬＣＫ的数据设定必需符合要求。
１．当ＬＣＫ＝００００时，任何参数都可修改。
２．当ＬＣＫ＝０００１时，主设定可修改，其它参数可查看，但无法 修改除ＬＣＫ外的其它参数数值。
３．当ＬＣＫ＝０００２时，除ＬＣＫ外所有参数数值都不可修改。
４．当ＬＣＫ＝０００３时，除ＬＣＫ外所有参数数值都不可修改。
分度号及单位测量值及设定值第一段设定值第一段时间第二段设定值操作流程主要技术指标XMT -7000P系列使用说明书此产品使用前，请仔细阅读说明书，以便正确使用。
请妥善保存本说明书，以便随时参考。
①输入 各种热电偶（ＴＣ）、热电偶（ＲＴＤ）、标准电流电压信号。
②精度 测量精度：０．５％ＦＳ 冷端补偿误差：０～５０范围内，可软件修正） 分辩力：１ 采样周期：０．５ Ｓｅｃ③显示 测量值（ＰＶ）、设定值（ＳＶ）、：－１９９９～＋９９９９ 输出、报警、自整定状态指示：ＬＥＤ④控制方式 １．ＰＩＤ控制（包括ＯＮ／ＯＦＦ，位式ＰＩＤ和连续ＰＩＤ） ２．自整定控制⑤控制输出 １．电流输出：ＤＣ ０～１０ｍＡ，４～２０ｍＡ（负载电阻＜５００） ２．电压输出：ＤＣ ０～５Ｖ，１～５Ｖ（负载电阻＞１０Ｋ） ３．继电器输出： 触点容量２５０ＶＡＣ ３Ａ（阻性负载） ４．电压脉冲输出： ０～１２Ｖ（适用于固态继电器ＳＳＲ） ５．可控硅ＳＣＲ输出：过零触发或移相触发（阻性负载） ６．报警功能输出：最多二组输出，６种模式（见报警类型） 输出触点容量： ２５０ＶＡＣ ３Ａ（阻性负载）⑥设定范围 设定值（ＳＶ）：全量程⑦其它 １．绝缘电阻：＞５０Ｍ（５００ＶＤＣ） ２．绝缘强度：１５００ＶＡＣ／１分钟 ３．功 耗：＜１０ＶＡ ４．使用环境：０～５０，３０～８５％ＲＨ的无腐蚀性气体的场合 ５．重 量：约０．５Ｋｇ（ＸＭＴＡ－７４１１Ｐ）±±２℃（℃℃、０．１℃ΩΩ℃Ａ４８４８１０１０１０１０１０１０１０１００１００１００１００１００１００１００４５４５８０８０４８９６４５９２８０１１６７２７２６８６８９６９６９６４８９２４５１１６８０９６８０１６０９６１６０８０９２７６１５２９２１５２７６１１６１０６１８０１１６１８０１０６XMTGXMTFXMTDXMTEXMTAXMTXMTSＢＣＤＥＦＧＨ外型．按装开孔ＢＤＣ盘面开孔外型尺寸简介 ＸＭＴ －７０００Ｐ系列智能式程序温度控制器是采用专用微处理器的多功能调节仪表，它采用先进的设计及生产工艺技术，因而仪表精致小巧，性能可靠。
XMT7000说明书
一.概述XMT7000系列智能温控仪表是忠伟电子仪表有限公司根据市场行情开发研制,集微电脑与工业自动化控制技术于一体,是传统温控仪的升级替代产品.XMT7000系列温控仪主要特点:①.量程可设定.②.多种输出调节方式:Ⅰ.简单易操作的二位式Ⅱ.较高精度先进的PID控制方式Ⅲ.继电器开关量输入、固态继电器输出、可控硅输出。
(定货时选购)③.采样频率: 2次/S,精度1.0级。
（带小数点为0.5）二.技术规格●输入规格：模块化或非模块化直接订制输出功能参数：支持热电偶类型:k(-30 — 1300),E(-30 — 800), S(-30 — 1600),支持热电阻类型Pt100(-199 — 600),Pt100（-100.0 — 200.0） Cu50(-50.0 — 150.0)。
（定货时选购）●输出方式（定货时选购）继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S)SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块PID连续电流输出（0 — 10mA，4 — 20mA）●电源 : AC 85V-260V 50Hz/60Hz三.面板及型号说明面板说明1.PV-------测量值显示窗（红）2.SV-------给定值显示窗（绿）3.AT--------自整定指示灯（绿）4.ALM1------AL1动作时点亮对应的灯（红）5.ALM2------ AL2动作时点亮对应的灯（红）6.OUT-------调节输出指示灯（绿）7.SET--------功能键8.▼-------数据减少键9.▲-------数据增加键型号说明XMT ―□□□□□①②③④⑤①外形及开孔尺寸表示尺寸②开发批号7表示双排数码管显示，可输入单种传感器信号③主控制方式0 二位式调节1 :二位式位差(死区加大)控制2 :三位式调节3 :时间比例调节4 :触点通断二位式PID调节5 二位式固态继电器调节或二位式固态继电器PID调节6 单相移相触发调节7 单相过零触发调节或单相过零触发PID调节8 三相过零触发调节或三相过零触发PID调节9 连续PID的标准电流信号输出；④报警功能 0无报警1 上限报警2 下限报警3 上下限报警⑤输入信号类型1 热电偶信号输入2 热电阻信号输入四.基本使用操作1.参数设定:按SET键直接进入系统菜单设置相关参数。
PEOPLE ELE XMT-7000系列智能式温控仪 说明书
二、仪表命名:仪表型号由三位英文字母和四位阿拉伯数字及一位后缀构学，具体解释如下：XMT □—□□□□□ ※XMT ：表示本公司企业代码※①：为英文字母表示，用以代表仪表的外型尺寸与开孔尺 寸，具体说明参见表一。
※②：仪表智能化程度：7先进型，PID 参数自整定及手动随 线修正功能※③：主控控制方式0 二位式 2 三位式 4位式PID(继电器通断比例输出) 5 电压脉冲输出，PID 调节，接SSR 困态继电器 6 移相脉冲输出，PID 调节，接可控硅7 过零脉宽输出，PID 调节，接可控硅 9 连续电流输出，PID 调节 ※④：辅助控制0 无报警 1 上限报警 2 下限报警 3 上、下限报警※⑤：输入信号1 热电偶输入2 热电阻输入3 霍尔变送器mV 信号4 远传压力电阻信号5 标准电流、电压信号※⑥：附加功能：Z 单显示仪表 LAT 自整定点为设定值的90% f 反相控 制，用于制冷 P 报警偏差值设定。
空双显示、正相控制、报警绝对值设定，主控设定点为自整定点 例如：XMTA-7411P 表示位式PID 自整定上限偏差报警设定。
三、仪表技术指标：1、测量误差：±1%±1字 ±0.5%±1字 ±0.2%±1字三档 附加冷端补偿误差：≤±2℃ 温度系数≤0.05℃/℃。
2、测量数显范围：-1999～1999 -199～999二种。
3、报警范围：全量程自由设定。
4、继电器输出触点容量：3A/250VAC(阻性负载）。
5、可控硅触发信号：5V/40μS 或额定100mA,瞬时1A(自触发)。
6、固态继电器输出信号：12V ±3V 30mA7、工作电源：220VAC ±10% 55Hz 功耗：4W 。
8、工作环境：0-50℃,相对湿度≤85%RH, 无腐蚀性及无强电磁场辐射场合。
9、仪表配用传感及相应测控范围：⑥②③④⑤①LM NABaPV 窗SV 窗b开孔XMT-7000系列智能型仪表主要用于温度控制。
XMT7000系列智能数显温控仪_使用说明书
全国电工进网作业许可考试低压类理论部分电工基础知识复习题应部分博友和网友的邀请,陆续收集整理电工知识复习题、考试题、考点等借博客发表，供网友们电工应聘考试，升级升职考试，岗位培训考试，换证取证考试，电工进网作业许可理论考试和平时学习等参考。
电工基础知识是所有的电工类工种的基础，本文精选试题，是电工基础知识考点内容，也是各初、中级电工升级考试、岗位培训的重要内容。
熟悉和掌握电工基础知识，可以让你进一步探索电工奥秘或对付各种考试得心应手，游刃有余，轻松愉快的完成各项工作。
（答案仅供参考，欢迎业内的朋友们吹毛求疵，寻找其中可能的错误）一、选择题1. 电荷的基本单位是（C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。
A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5. 空载高压长线路的末端电压（ B ）始端电压。
A. 低于B. 高于C. 等于D. 低于或等于6．三相对称负载的功率,其中是（ B ）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流7. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。
A. RB. LC. CD. R和LE. R和C8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/49. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小10. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ A ）电路进行计算的。
A. 单电源B. 较大C. 较小D. R、L11．电路主要由负载、线路、电源、（ B ）组成。
XMT-7000温控仪使用说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年 2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石 化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点• 热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置 • 软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS • 模糊理论结合传统PID 方法，控制快速平稳，先进的自整定方案• 输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入 逻 辑 电 平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V 热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V 线性信号 0-5V 1-5V mV Ω0-10mA 电流输出（负荷阻值600Ω以下） 0-10mA 0-20mA 4-20mA 0-20mA 电流输出（负荷阻值600Ω以下） 4-20mA 电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID 控制、位式控制 2.基本误差：输入满量程的±0.5%±1个字 9.电源电压: AC85-264V(50/60Hz) 3.分辨率： 1℃、 (额定100-240V AC)4.采样周期：2次/sec21.6-26.4V AC(额定24V AC) 5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC) 区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的 6.报警输出：继电器触点 AC250V 3A （阻值） 无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A （阻值） 11.面板尺寸：80×160，160×80，96×96，三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
MT温控仪使用说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
