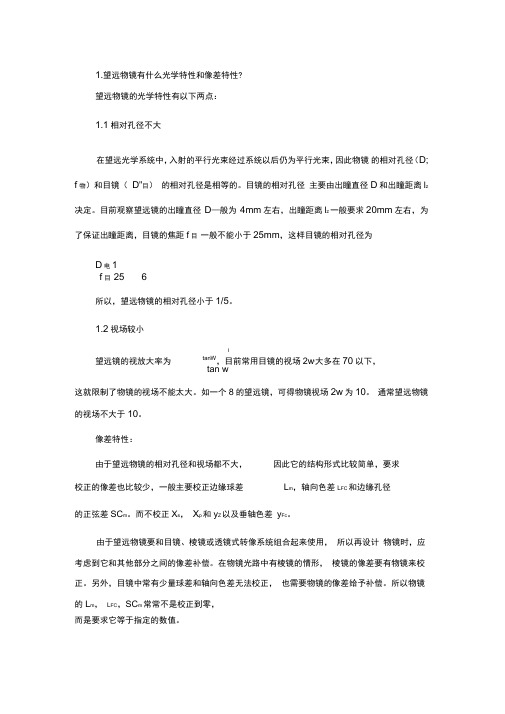

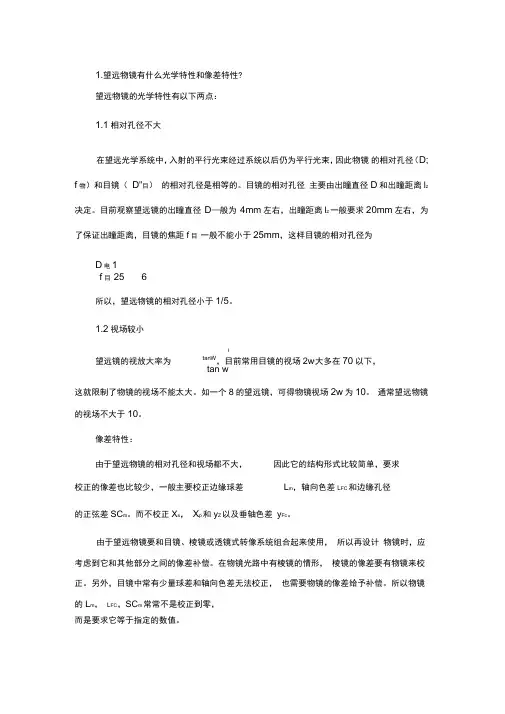

1.望远物镜有什么光学特性和像差特性？ 望远物镜的光学特性有以下两点： 1.1 相对孔径不大
在望远光学系统中，入射的平行光束经过系统以后仍为平行光束，因此物镜
的相对孔径（'D f 物）和目镜（''
D f 目）的相对孔径是相等的。
目镜的相对孔径
主要由出瞳直径'D 和出瞳距离'z l 决定。
目前观察望远镜的出瞳直径'D 一般为4mm
左右，出瞳距离'z l 一般要求20mm 左右，为了保证出瞳距离，目镜的焦距'f 目一般
不能小于25mm ，这样目镜的相对孔径为
''
41
256
D f =≈目 所以，望远物镜的相对孔径小于1/5。
1.2 视场较小
望远镜的视放大率为'
tan tan w w
Γ=，目前常用目镜的视场'2w 大多在70︒以下，
这就限制了物镜的视场不能太大。
如一个8⨯的望远镜，可得物镜视场2w 为10︒。
通常望远物镜的视场不大于10︒。
像差特性：
由于望远物镜的相对孔径和视场都不大，因此它的结构形式比较简单，要求校正的像差也比较少，一般主要校正边缘球差'm L δ，轴向色差'FC L ∆和边缘孔径
的正弦差'm SC 。
而不校正'ts x ，'p x 和'z y δ以及垂轴色差'FC y ∆。
由于望远物镜要和目镜、棱镜或透镜式转像系统组合起来使用，所以再设计物镜时，应考虑到它和其他部分之间的像差补偿。
在物镜光路中有棱镜的情形，棱镜的像差要有物镜来校正。
另外，目镜中常有少量球差和轴向色差无法校正，
也需要物镜的像差给予补偿。
所以物镜的'm L δ，'FC L ∆，'m SC 常常不是校正到零，
而是要求它等于指定的数值。
望远镜属于目视光学仪器，设计目视光学仪器（包括望远镜和显微镜）一般对F（486.13nm）和C(656.28nm)校正色差，对D（589.3nm）校正单色像差。
2.设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：
视放大率：3.7⨯；出瞳直径：4mm；出瞳距离：大于等于20mm；全视场角：210
w=︒；物镜焦距：'=85
f mm
物
；棱镜折射率：n=1.5163(K9)；棱镜展开长：31mm；棱镜与物镜的距离40mm；孔径光阑为在物镜前35mm。
为了保证补偿目镜的像差，要求物镜系统（包含双胶合物镜和棱镜）的像差
为：
'
m
δL=0.1mm，'0.001
m
SC=-，'0.05
FC
L mm
∆=
要求：（1）计算棱镜的初级像差（2）双胶合物镜的初级像差求解（3）利用ZEMAX自动设计程序进行优化设计
解答：
棱镜入射光束的相关参数：
''tan tan w D w D Γ==得入瞳直径D=15mm ；'2150.088170D u f ===物
''tan 85*tan(5)7.44y f w ==︒=物；tan(5)0.087z u =-︒=-；0.99z
u u
⎛⎫
=- ⎪⎝⎭
'''0.655J nu y ==；
棱镜本身参数为：d=31mm ，n=1.5163，v=64.1 （1）棱镜的初级像差：
球差：2431n S du n I -=-；慧差：z
u
S S u
I ⎛⎫= ⎪⎝⎭Ⅱ；像散：2
z u S S u ⎛⎫
= ⎪⎝⎭
ⅢⅠ；场曲：0S =Ⅳ畸变：3
z u S S u ⎛⎫
= ⎪⎝⎭ⅤⅠ；轴向色差：22
1C d n S u v n -=-Ⅰ；垂轴色差：z
C C u
S S u
⎛⎫= ⎪⎝⎭
ⅡⅠ 对于望远镜系统来说，计算球差、慧差和轴向色差：
2431n S du n I -=-=-0.00069； z
u S S u
I ⎛⎫
= ⎪⎝⎭
Ⅱ=0.00068； 22
1C d n S u v n -=-Ⅰ=-0.00084 （2）双胶合物镜的初级像差求解：
根据整个系统的要求，求出系统的像差和数
S Ⅰ，S Ⅱ，C S
Ⅰ：
''2'2
22(0.088)0.10.00159nu L S δ=-=-⨯⨯=-Ⅰ
'''''''22()0.00131s nu K nu S SC y =-=-=Ⅱ ''2'0.00039C
FC n S u L =-∆=-Ⅰ 以上为物镜系统像差的和数，它等于物镜的像差加棱镜的像差，这样即可求得双胶合物镜的像差为：
0.00159(0.00069)0.0009S =---=-Ⅰ
0.001310.000680.00063
S =-=Ⅱ
0.00039(0.00084)0.00045
C S =---=Ⅰ
（2.1）下面初级像差方程求P ，W ，C
7.5*0.0009hp p S ===-Ⅰ，P=-0.00012
0.00063
z h P JW S =-=Ⅱ，W=-0.00737
20.00045C h C S ==Ⅰ，0.000008C =
由P ，W ，C 求,,P
W C ∞∞ ()
3
3
0.00012=-0.1760.088
p
P h ϕ-=
=
()
2
2
W
0.00737W =-0.9520.088
h ϕ-=
=
'C C 0.000008*85=0.00068f ==物
由于望远镜本身对无限远物平面成像，因此无需再对物平面位置进行归化：
=-0.176P P ∞=，W =W -0.952∞=，C 0.00068=
()
2
0P =-0.85W -0.15
-1.208P ∞∞=
（2.2）根据0P 和C 选玻璃，得到：
10K ：n D =1.5181，v =58.9
1
ZF ：n D =1.6475，v =33.9
C 0.00068=，0P =-1.208，0 5.10Q =- （2.3）求透镜组半径
1212212121,1
111111,C v C C v v v v v v ϕ
ϕϕϕϕ=+=⎛⎫⎛⎫⎛⎫⎛⎫=--=-- ⎪ ⎪ ⎪ ⎪
⎝⎭⎝⎭⎝
⎭⎝⎭∑ 所以
12121111110.0006833.958.933.92.302
C v v v ϕ⎛
⎫⎛⎫
=-
- ⎪ ⎪⎝⎭⎝⎭
⎛
⎫⎛⎫=-- ⎪ ⎪⎝
⎭⎝⎭=, 211 1.302ϕϕ=-=-
结构参数：00.150.9520.15
5.10
6.1421.67 1.67
W Q Q ∞---=-
=--=-
由上面的结果求半径：
12
1
2.302 6.142
3.84Q r ϕ=+=-=- 111211 2.302 3.840.6031 1.51811
r n r ϕ=+=-=-- 232211 1.302
3.84 1.8291 1.64751
r r n ϕ-=-=--=--- 上面的半径对应于焦距为1，将它们乘以焦距'=85f mm 物，
最后求得半径为：
123140.96,22.14,46.47r r r ==-=-
（2.4）透镜厚度的选择：124,2d d == 双胶合物镜的全部参数为：
123140.96,22.14,46.47r r r ==-=- 124,2d d ==
K10，ZF1
（3）ZEMAX 得到的初始结构为如下：焦距为92mm
将焦距设为85mm ，优化后的结果为：
优化后结果比较理想，但含有少量的球差和慧差。
3. 设计一个摄远物镜，其光学性能须满足以下要求：
''2501:72 1.5f mm D f w ︒
=== 解：摄远物镜的特点就是系统的焦距大于系统长度，系统的相对孔径受到前组相对孔径的限制。
结构参数如下：
4.设计一个两镜式反射式物镜，焦距500mm,相对孔径1:5,半视场角1°，中心遮拦30%。
解：取主镜口径100mm,焦距200mm,相对孔径为1:2，则次镜的相对孔径为1:2.5，系统遮光比0.3，主镜与次镜之间的间隔d=140mm。
次镜半径为-200mm。
设计的结构如下：
