串行口通信RS232概述
rs232、rs422与rs485接口标准及应用技术
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。
它们之间的主要区别在于传输距离、速率和信号电平。
1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。
它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。
RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。
2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。
它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。
RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。
RS422常用于工业控制系统、远程监控和数据采集等领域。
3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。
它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。
RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。
RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。
应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。
- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。
2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。
常见的通信协议包括MODBUS、Profibus、DMX等。
- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。
3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。
总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。
什么是RS-232
RS485接口 一、什么是RS-232接口？（1） RS-232的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC机将RS232简化成了DB-9连接器，从而成为事实标准。
而工业控制的RS-232口一般只使用RXD、TXD、GND三条线。
（2） RS-232接口的电气特征在RS-232-C中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”为-3到-15V；逻辑“0”为+3到+15V。
RS-232-C最常用的9条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义 DCD RXD TXD DTR GND DSR RTD CTS RI（3） RS-232接口的物理结构RS-232-C接口连接器一般使用型号为DB-9插头座，通常插头在DCE端，插座在DTE 端。
PC机的RS-232口为9芯针插座。
一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需要三条接口线，即“发送数据TXD”、“接收数据RXD”和“信号地GND”。
RS-232传输线采用屏蔽双绞线。
（4） RS-232传输电缆长度由RS-232-C标准规定在码元畸变小于4%的情况下，传输电缆长度应为50英尺，其实这个4%的码元畸变是很保守的，在实际应用中，约有99%的用户是按码元畸变10%-20%的范围工作的，所以实际使用中最大距离会远超过50英尺，美国DEC公司曾规定容许畸变为10%而得出下面实验结果。
RS-232
RS-232在网络系统设计中，RS-232串行数据口常常和终端、打印机，调制解调器相连，被称为零插槽的局域网连线。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
RS-232是破坏性噪声和电涌侵入设备的一个通道，而且也是计算机安全问题中最易受攻击的地方。
一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS-232是美国电子工业联盟（EIA）制定的串行数据通信的接口标准,全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
RS-232C标准（协议），RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232最新一次修改（1969年），在这之前，还有RS232B、RS232A。
它规定连接电缆和机械、电气特性、信号功能及传送过程。
其他常用的物理标准还有EIA-RS-422-A等。
RS-485由于RS-232-C接口标准出现较早，难免有不足之处，主要有以下4点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
针对RS-232-C的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：1、RS-485的电气特性：逻辑“1”以两线间的电压差为+（0.2—6）V表示；逻辑“0”以两线间的电压差为-（0.2—6）V表示。
接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
rs232协议标准
rs232协议标准RS232协议标准。
RS232是一种串行通信协议，用于在数据通信设备之间进行数据传输。
它是由美国电子工业协会（EIA）制定的一种标准，用于定义计算机和外部设备之间的通信接口。
RS232协议标准在计算机和外部设备之间的通信中发挥着重要作用，本文将对其进行详细介绍。
首先，RS232协议标准定义了通信设备之间的物理连接和电气特性。
它规定了通信设备之间的连接方式，包括连接线的引脚分配、传输速率、数据位、停止位、奇偶校验等参数。
这些规定保证了不同设备之间的兼容性，使它们能够进行可靠的数据传输。
其次，RS232协议标准还规定了通信设备之间的数据格式和控制信号。
它定义了数据的传输格式，包括起始位、数据位、停止位和奇偶校验位等，以及控制信号的使用方式，如数据就绪、数据发送、数据接收、数据结束等。
这些规定确保了数据在通信设备之间的正确传输和解释。
此外，RS232协议标准还定义了通信设备之间的通信协议。
它规定了通信设备之间的数据交换方式，包括同步传输和异步传输两种方式。
在同步传输中，数据以恒定的速率进行传输，而在异步传输中，数据以不定时的方式进行传输。
这些规定使不同通信设备能够根据自身的特性进行数据交换，从而实现了灵活的通信方式。
最后，RS232协议标准还规定了通信设备之间的控制和错误检测方式。
它定义了通信设备之间的控制信号，用于控制数据的传输和接收。
同时，它还定义了错误检测和纠正的方式，以确保数据在传输过程中的完整性和准确性。
总之，RS232协议标准在计算机和外部设备之间的通信中起着至关重要的作用。
它定义了通信设备之间的物理连接、数据格式、控制信号、通信协议和错误检测方式，保证了它们能够进行可靠的数据传输。
因此，了解和遵守RS232协议标准对于计算机和外部设备之间的通信至关重要。
串口通信RS232与RS458简介
串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。
一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。
RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。
此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。
最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。
一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。
双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。
二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。
使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。
rs232原理

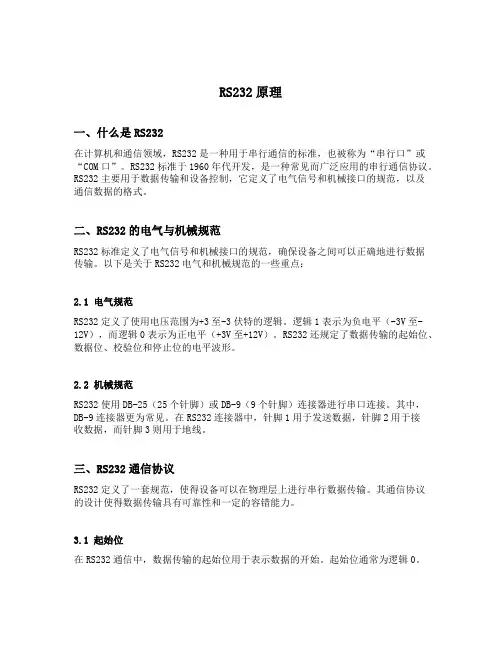

RS232原理一、什么是RS232在计算机和通信领域，RS232是一种用于串行通信的标准，也被称为“串行口”或“COM口”。
RS232标准于1960年代开发，是一种常见而广泛应用的串行通信协议。
RS232主要用于数据传输和设备控制，它定义了电气信号和机械接口的规范，以及通信数据的格式。
二、RS232的电气与机械规范RS232标准定义了电气信号和机械接口的规范，确保设备之间可以正确地进行数据传输。
以下是关于RS232电气和机械规范的一些重点：2.1 电气规范RS232定义了使用电压范围为+3至-3伏特的逻辑。
逻辑1表示为负电平（-3V至-12V），而逻辑0表示为正电平（+3V至+12V）。
RS232还规定了数据传输的起始位、数据位、校验位和停止位的电平波形。
2.2 机械规范RS232使用DB-25（25个针脚）或DB-9（9个针脚）连接器进行串口连接。
其中，DB-9连接器更为常见。
在RS232连接器中，针脚1用于发送数据，针脚2用于接收数据，而针脚3则用于地线。
三、RS232通信协议RS232定义了一套规范，使得设备可以在物理层上进行串行数据传输。
其通信协议的设计使得数据传输具有可靠性和一定的容错能力。
3.1 起始位在RS232通信中，数据传输的起始位用于表示数据的开始。
起始位通常为逻辑0。
3.2 数据位数据位用于表示一个字符中所携带的数据位数。
常见的数据位数为7位或8位。
3.3 校验位为了保证数据的准确性，RS232通信协议引入了校验位。
校验位可以是奇校验、偶校验或无校验。
校验位的作用是通过在每个字符的最后一位附加一个校验位，并根据特定算法确保数据的准确性。
3.4 停止位停止位用于表示一个字符的结束。
常见的停止位数为1位或2位。
四、RS232的应用由于其成熟的技术和广泛的应用领域，RS232仍然被广泛使用。
以下是一些使用RS232的常见应用：4.1 计算机串口通信RS232被广泛用于计算机系统中的串口通信。
rs232串口工作原理
rs232串口工作原理RS232串口工作原理RS232串口是一种常用的串行通信接口，它可以实现数据在计算机和其他设备之间的传输。
在这篇文章中，我们将深入探讨RS232串口的工作原理。
RS232串口的定义RS232串口是一种标准的串行通信接口，它包括一个DB9或DB25接口和一个串口控制器。
该接口通常用于计算机和外围设备之间的数据传输，如调制解调器、打印机、扫描仪和数字相机等。
RS232串口的工作原理RS232串口采用两根信号线进行数据传输：一根用于发送数据（TX），另一根用于接收数据（RX）。
在发送数据时，串口控制器将数据转换为一系列的数字信号，并将其发送到TX线。
接收数据时，串口控制器将接收到的数字信号转换为数据，并将其发送到RX线。
RS232串口还包括其他信号线，如数据位、校验位、停止位和控制信号。
数据位指定传输的数据位数，通常为8位。
校验位用于检测传输数据的正确性，通常为无校验。
停止位指定数据传输的停止位数，通常为1位。
控制信号用于控制数据传输的方向和模式，如RTS（请求发送）、CTS（清除发送）和DSR（数据就绪）等。
RS232串口的优点和缺点RS232串口具有以下优点：1. 简单易用：RS232串口的接口简单，易于使用。
2. 可靠性高：RS232串口的传输距离较短，但传输速度较慢，因此传输可靠性较高。
3. 支持的设备多：RS232串口广泛支持各种设备，如打印机、调制解调器、扫描仪等。
然而，RS232串口也存在一些缺点：1. 传输速度慢：RS232串口的传输速度较慢，难以满足高速数据传输的需求。
2. 传输距离短：RS232串口的传输距离通常在50英尺以内，超过这个距离信号会衰减。
3. 接线困难：RS232串口的接线比较复杂，需要连接多条信号线和地线。
总结RS232串口是一种常用的串行通信接口，它通过两根信号线实现数据传输。
RS232串口具有简单易用、可靠性高、支持的设备多等优点，但也存在传输速度慢、传输距离短、接线困难等缺点。
rs232串口通信原理
rs232串口通信原理
RS232串口通信是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。
它采用的是一种全双工的通信方式，即可以同时进行数据的发送和接收。
在RS232串口通信中，数据通过一根称为串口线的物理连接
来传输。
这根串口线由三根信号线构成：数据线（TXD和RXD）、控制线（CTS、RTS、DTR和DSR）和地线（GND）。
其中，数据线负责传输数据，控制线用于控制数
据的流动，而地线用于连接串口设备的地。
数据的传输是通过电压的变化来实现的。
当发送数据时，计算机会将数据转换为相应的电压信号，并通过TXD线发送出去。
接收数据时，外部设备会将电压信号转换为相应的数据，并通过RXD线发送回计算机。
为了确保数据的正确传输，RS232串口通信引入了一些控制信号。
其中，RTS（请求发送）、CTS（清除发送）、DSR（数
据设备就绪）和DTR（数据终端就绪）用于控制数据的流动，以避免数据的丢失或冲突。
例如，当计算机希望发送数据时，会先发送一个RTS信号给外部设备，请求数据发送的权限。
外部设备在接收到RTS信号后，会发送一个CTS信号给计算机，表示已经清除发送，并可以开始传输数据。
类似地，DSR 和DTR信号用于设备之间的就绪状态的通知。
除了控制信号外，RS232串口通信还定义了一些数据格式，如起始位、数据位、停止位和奇偶校验位等。
这些数据格式的定
义旨在保证数据的准确性和可靠性。
总的来说，RS232串口通信通过物理连接和控制信号的交互，实现了计算机与外部设备之间的数据传输，为各种设备的连接和通信提供了一种简单可靠的方式。
