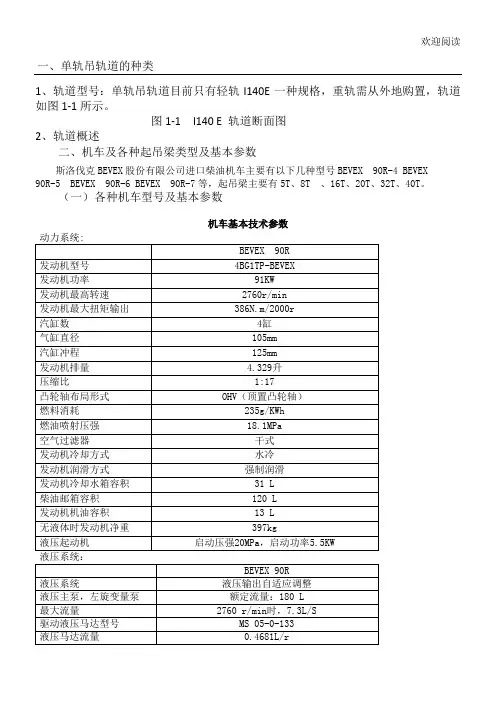

欢迎阅读一、单轨吊轨道的种类1、轨道型号：单轨吊轨道目前只有轻轨I140E一种规格，重轨需从外地购置，轨道如图1-1所示。
图1-1 I140 E 轨道断面图2、轨道概述二、机车及各种起吊梁类型及基本参数斯洛伐克BEVEX股份有限公司进口柴油机车主要有以下几种型号BEVEX 90R-4 BEVEX90R-5 BEVEX 90R-6 BEVEX 90R-7等，起吊梁主要有5T、8T 、16T、20T、32T、40T。
（一）各种机车型号及基本参数1、5吨起吊梁技术参数。
起吊重量5?000 kg起吊链条13 x 36T 8 DIN 5684 起吊高度3-6 m工作压强15 - 16 MPa工作介质46#抗磨液压油工作液压油流量90升/分钟运行轨道I 155 (I 140E)提升速度0.2 米/秒最大工作坡度±4°承受牵引力20kN2、8吨起吊梁技术参数起吊重量 2 x 4?000 kg起吊链条13 x 36T 8 DIN 5684 起吊高度3-6 m工作液压油流量30 升/分钟提升时间30秒工作液压油压强15 - 16 MPa工作介质46#抗磨液压油工作液压油流量30 升/分钟4、最大起吊重量 2 x 10?000 kg起吊链条13 x 39 DIN 5687最大起吊高度 1.64米工作液压油流量30升/分钟提升时间30 s最大工作压强16 + 10%MPa工作介质46#抗磨液压油最小工作液压油流量10 升/分钟运行轨道I 155 (I 140E)最小水平转弯半径 4 m最小垂直转弯半径8 m最大运行速度 2 m/s最大工作坡度± 30°最大承受牵引力120 kN5、32吨起吊梁技术参数起吊重量 2 x 16?000 kg起吊链条16 x 48 DIN 5687 最大起吊高度 1.64 米工作液压油流量30 升/分钟提升时间50 秒最大工作压强16 + 10%MPa 工作介质46#抗磨液压油最小工作液压油流量10 升/分钟运行轨道I 155 (I 140E)三、轨道的吊挂形式四、轨道锚固力的计算，与轨道的选型。
太矿电动单轨吊参数
太矿电动单轨吊参数
摘要：
1.太矿电动单轨吊概述
2.太矿电动单轨吊的参数
3.太矿电动单轨吊的优点与应用场景
正文：
一、太矿电动单轨吊概述
太矿电动单轨吊是一种轻型起重设备，由太矿集团设计开发。
该设备采用焊接式方箱齿条梁结构，具有坚固耐用的特点。
行走机构带齿轮电动跑车，实现左右运动。
起升机构则采用电动钢丝绳绞车，可以满足不同场景下的起升需求。
此外，起升及行走船用电机可以选择防爆、船用、进口等多种类型，以适应不同的工作环境。
二、太矿电动单轨吊的参数
太矿电动单轨吊的参数如下：
1.型号：CJP2—10—6—18
2.起升能力：2—10t
3.挂钩距离：10—25m
三、太矿电动单轨吊的优点与应用场景
太矿电动单轨吊具有结构简单、操作方便、起升能力大、安全性高等优点，广泛应用于船舶制造、港口码头、仓库搬运等场景。
其轻巧的身形和强大的起升能力，使得它在狭窄的空间内也能完成高效的起重作业。
单轨吊专业技术规格书驱
１4、安全保护形式: 过压保护、温度保护、超速保护等多种保护形式。
15、制动距离：最大制动距离≤4米,采用弹簧加压,液压释放形式,制动力≥4１5ＫN。
1６、驾驶仓内应包含以下项目的预警和停机:
（1)柴油机冷却水温度;
（2)柴油机机油压力;
(3)柴油机机油温度;
(4)液压油温度;
六、供货范围
1、提供全部图纸、材料清单、所有设备、元件、部件型号、规格、特性参数表、产品检验合格证、MA标志证书、产品合格证,备品备件和易损件明细清单。
2、供货时应提供技术资料4套
(１）安装、操作、使用维修说明;
(２）全套的设备性能测试试验报告；
（3）所有图纸、说明书电子版一份,要求为ＰDF文档。
（４）配件图册电子版与纸质版各一份,纸质版要求对应的配件要有图文说明。
13、单轨吊机车具有机械超速保护功能和启动、停止，司机在操作室能够对其进行操作。
14、单轨吊机车驾驶室上下人梯,具有可伸缩性,能够满足高低巷道人员的上下，驾驶室座椅应配有随机保险带。
15、单轨吊机车的所有外露重要液压管路须加装保护套管，能够保护油管的磨损。
16、列出必须的易损件、专用工具与检测仪表的明细目录与价格。
4）轨道剖面: 140E/14０Ｖ;
5)链条质量级别:８，校准链；
6)承载重量:不低于３２０0０kｇ。
7）配备专用起吊横梁,起吊梁起吊链条的长度不低于10米。
5、机车配置风动加油机一套及测试工具一套。
七、免费提供随机配件
序号
名称
数量
单位
备注
1
起吊遥控器
1
件
2
气动加油机
1
台
单轨吊说明书
防爆特殊型蓄电池单轨吊车(使用前请认真阅读使用说明书)使用说明书山东立业机械装备有限公司2008-07-01目录安全警示：错误!未指定书签。
一、概述：错误!未指定书签。
二、单轨吊车的基本参数错误!未指定书签。
三、单轨吊车的操作错误!未指定书签。
四、单轨吊车的维护与保养错误!未指定书签。
五、单轨吊车的常见故障及排除方法：错误!未指定书签。
六、使用注意事项：错误!未指定书签。
七、运输、贮存错误!未指定书签。
八、开箱及检查错误!未指定书签。
安全警示：1、机车检修时应把机车停在平巷并用链条把机车锁在轨道上。
2、严禁带电检修开关内部设施，应停掉上级电源方可工作。
3、变频器闭锁失灵时严禁下井使用。
4、更换部件时,必须使用原厂原型号部件。
5、司机必须经培训合格后持证上岗。
6、机车爬坡时,轨道下方严禁站人。
7、不得随意改变本安电路及其关联的电气参数及元件型号、参数等。
8、该产品不得与未经联检的设备连接。
一、概述：1．用途防爆蓄电池机车是一种多功能、高效率、多用途的煤矿井下辅助运输设备，能够完成井下设备的吊装和运输工作。
该机车行使于悬吊单轨系统，不受底板条件限制。
机车具有良好的通过能力。
通过调节轨道悬吊链可调整导轨高度，因此轨道维护方便。
2．使用环境条件1）轨道（1）轨道用I140E工字钢.材质为20。
这种工字钢的上下边缘较厚为16,宽度较少为68,浮板厚度为7,高155。
因此工字钢具有较好的横向强度和耐磨特性。
（2）轨道结构：成品轨道应包括轨道、连接件、吊挂件等部分构成。
按照线路需要轨道有直轨、弯轨、标准的长短轨。
直线轨的标准有：1m、3m，弯轨的标准：水平曲率半径为4m。
其中直线1m轨为弯轨向直轨的过度轨道。
轨道之间连接形式为：直轨两端以搭接板连接。
弯轨两端以对接板连接，过渡轨的连接段分别与直轨、弯轨连接。
2）轨道连接与吊挂（1）直轨连接对正连接孔，使轨道成一直线，就轨道两端结构形式，连接端在水平和垂直方向允许有不大于3°和6°的夹角。

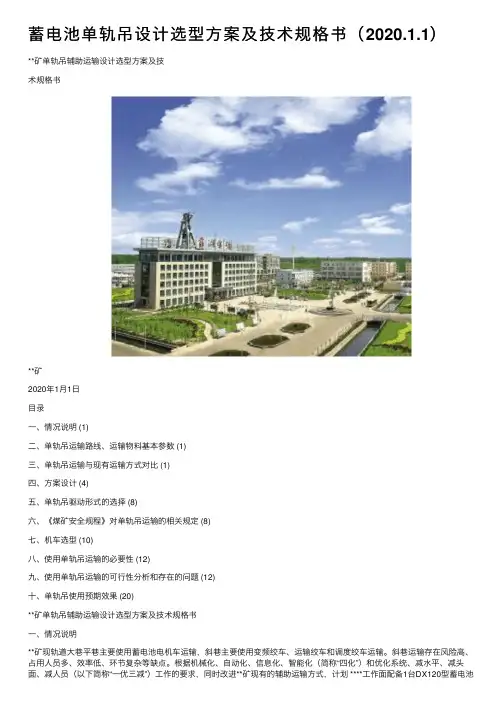

蓄电池单轨吊设计选型方案及技术规格书（2020.1.1）
蓄电池单轨吊设计选型⽅案及技术规格书（2020.1.1）**矿单轨吊辅助运输设计选型⽅案及技术规格书**矿2020年1⽉1⽇⽬录⼀、情况说明 (1)⼆、单轨吊运输路线、运输物料基本参数 (1)三、单轨吊运输与现有运输⽅式对⽐ (1)四、⽅案设计 (4)五、单轨吊驱动形式的选择 (8)六、《煤矿安全规程》对单轨吊运输的相关规定 (8)七、机车选型 (10)⼋、使⽤单轨吊运输的必要性 (12)九、使⽤单轨吊运输的可⾏性分析和存在的问题 (12)⼗、单轨吊使⽤预期效果 (20)**矿单轨吊辅助运输设计选型⽅案及技术规格书⼀、情况说明**矿现轨道⼤巷平巷主要使⽤蓄电池电机车运输，斜巷主要使⽤变频绞车、运输绞车和调度绞车运输。
斜巷运输存在风险⾼、占⽤⼈员多、效率低、环节复杂等缺点。
根据机械化、⾃动化、信息化、智能化（简称“四化”）和优化系统、减⽔平、减头⾯、减⼈员（以下简称“⼀优三减”）⼯作的要求，同时改进**矿现有的辅助运输⽅式，计划 ****⼯作⾯配备1台DX120型蓄电池单轨吊机车，**轨道巷配备2台DX120型蓄电池单轨吊机车，**轨道巷DX120型蓄电池单轨吊机车1台，使⽤单轨道运输作为辅助运输⽅式来完成运输物料、设备和⼈员任务。
⼆、单轨吊运输路线、运输物料基本参数1、运输路线基本参数(1)****风巷运输距离2200m，最⼤坡度14°；****机巷运输距离2000m，最⼤坡度14°。
(2)**轨道巷运输距离1800m，最⼤坡度13°。
(3)**轨道巷运输距离1800m，最⼤坡度8°。
2、运输物料基本参数(1)最重材料：ZY6800/16/35D型液压⽀架重22T，⽇常运输⼀次材料共重约18T 左右。
(2)运输宽度需求1.5m。
(3)运输⾼度需求1.6m。
3、顶板情况**轨道巷、**轨道巷和****⼯作⾯直接顶板主要以泥岩、砂岩为主，巷道顶、底板⽆明显压⼒显现，帮、顶锚杆使⽤φ=20mm、L=2200mm的螺纹钢树脂锚杆，锚杆锚固⼒不低于120kN。
单轨吊说明书
单轨吊说明书防爆特殊型蓄电池单轨吊车
（使用前请认真阅读使用说明书）
使用说明书
山东立业机械装备有限公司
-07-01
目录
安全警示：........................... 错误!未定义书
签
一、概述：........................... 错误! 未定义书
签
二、单轨吊车的基本参数............... 错误!未定义书
签
三、单轨吊车的操作................... 错误!未定义书
签
四、单轨吊车的维护与保养............. 错误!未定义书
签
五、单轨吊车的常见故障及排除方法：... 错误!未定义书
签
六、使用注意事项：................... 错误!未定义书
签
七、运输、贮存...................... 错误!未定义书
签
八、开箱及检查....................... 错误!未定义书
签
安全警示：
1、机车检修时应把机车停在平巷并用链条把机车锁在轨道上。
2、严禁带电检修开关内部设施，应停掉上级电源方可工作。
3、变频器闭锁失灵时严禁下井使用。
4、更换部件时,必须使用原厂原型号部件。
5、司机必须经培训合格后持证上岗。
6、机车爬坡时,轨道下方严禁站人。
7、不得随意改变本安电路及其关联的电气参数及元件型号、参数等。
8、该产品不得与未经联检的设备连接。
防爆柴油机单轨吊车技术规格书
防爆柴油机单轨吊车技术规格书一、招标设备：防爆柴油机单轨吊机车20套注：包含主机部分及起吊梁、平板车、集装箱等附属设备和设备采购金额3%的随机配件二、总体要求1.本规格书适用于XX矿业（集团）有限责任公司煤矿井下防爆柴油机单轨吊机车及附属设备的功能设计、结构、性能和安装等方面的技术要求。
2.本次招标防爆柴油机单轨吊机车要求投标厂家严格按照相关标准，确保设备安全运行。
要求整机噪音<85分贝，产品交付前必须有“煤矿矿用产品安全标志证书”。
3.投标厂家提供的产品符合国家级有关行业的技术标准，并且符合最新版的《煤矿安全规程》的要求。
本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规格书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
4.如果卖方没有以书面形式对本规格书的条文提出异议，则意味着提供的设备完全符合本规格书的要求。
5.本技术规范书未尽事宜，由买、卖双方协商确定。
三、设备使用的条件运行环境：煤矿井下；环境温度：+10 ～+40℃；适应于具有瓦斯等爆炸气体的工作环境，具有防爆功能。
四、技术参数及要求（一）单轨吊机车1.控制方式：电液控制。
2.启动方式：液压启动。
3.起吊要求：液压起吊，电磁阀远方控制。
4.主机功率不小于130kW , 额定牵引力不小于160kN，驱动数量不少于8套。
5.主机工作寿命大于12000小时,主泵和液压马达工作寿命均不小于6000小时。
最大速度不小于2.6米/秒。
6.驱动轮：驱动轮寿命不小于1500小时，可根据需求调节驱动排列方式。
7.适应倾角：±25°，25°倾角巷道设备净运载能力不低于30t；25°倾角情况下配备的主机及起吊设备、人车能正常运行。
8.设备满足水平最小转弯半径4m、垂直最小转弯半径8m要求。
9.设备必须具备2路以上相对独立回油的制动系统，主机必须设置超速保护装置（机械和电气两种）。
单轨吊说明书
单轨吊说明书防爆特殊型蓄电池单轨吊车(使用前请认真阅读使用说明书)使用说明书山东立业机械装备有限公司-07-01目录安全警示： ....................................................... 错误!未定义书签。
一、概述： ....................................................... 错误!未定义书签。
二、单轨吊车的基本参数 ................................ 错误!未定义书签。
三、单轨吊车的操作 ........................................ 错误!未定义书签。
四、单轨吊车的维护与保养............................. 错误!未定义书签。
五、单轨吊车的常见故障及排除方法：.......... 错误!未定义书签。
六、使用注意事项： ........................................ 错误!未定义书签。
七、运输、贮存............................................... 错误!未定义书签。
八、开箱及检查................................................ 错误!未定义书签。
安全警示：1、机车检修时应把机车停在平巷并用链条把机车锁在轨道上。
2、严禁带电检修开关内部设施，应停掉上级电源方可工作。
3、变频器闭锁失灵时严禁下井使用。
4、更换部件时,必须使用原厂原型号部件。
5、司机必须经培训合格后持证上岗。
6、机车爬坡时,轨道下方严禁站人。
7、不得随意改变本安电路及其关联的电气参数及元件型号、参数等。
8、该产品不得与未经联检的设备连接。
一、概述：1．用途防爆蓄电池机车是一种多功能、高效率、多用途的煤矿井下辅助运输设备，能够完成井下设备的吊装和运输工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机单轨吊技术规格书
一、设备使用条件
设备运行环境条件：煤矿井下；环境温度：-10 ～ +40℃；相对湿度：最大90%；适应于具有瓦斯等爆炸气体的工作环境，具有防爆功能。
二、设备名称数量
1、柴油单轨吊机车(10驱)
2、需求数量1套；
三、设备主要技术参数
（一）防爆柴油机单轨吊(10驱)主要技术参数
1、驱动轮数量：10驱驱动轮寿命不小于1500小时。
2、柴油机功率：≥130KW 工作寿命不小于12000小时（无大修）。
3、牵引力：≥275kN 制动力不小于牵引力的1.5～2倍（大于415KN～500KN）主泵和液压马达工作寿命均不小于6千小时。
4、启动方式：手动液压启动或风动打压启动。
5、耗油量：不大于229g/kWh。
6、适应倾角：±30°跟负载有关系。
7、驱动排列方式：可根据需求调节
8、驱动夹紧方式：中间平衡式
9、机车自重：约11.3吨。
10、水平转弯半径：≥ 4m。
11、垂直转弯半径：≥ 10m。
12、噪音水平：≤82dBA(距离4m )。
13、尾气排放温度：≤70℃。
14、安全保护形式：过压保护、温度保护、超速保护等多种保护形式。
15、制动距离：最大制动距离≤4米，采用弹簧加压，液压释放形式，制动力≥415KN。
16、驾驶仓应包含以下项目的预警和停机:
（1）柴油机冷却水温度；
（2）柴油机机油压力；
（3）柴油机机油温度；
（4）液压油温度；
（5）尾气排放温度；
（6）速度保护；
（7）瓦斯超限保护。
17、机车配备行车数据监视器，能够进行现场故障查询和数据地面分析。
18、电气防护等级不低于IP54。
四、技术要求
1、设备设计制造必须符合最新版《煤矿安全规程》、MT/T883-2000中华人民国-柴油单轨吊机车、矿用防爆柴油机技术规要求。
2、整机必须有矿用产品安全标志证书，各拉杆和主要受力部件必须进行无损探伤检查并提供探伤报告，应有拉杆的强度测试报告。
3、柴油机防爆形式采用板式隔爆。
4、具有前后照明大灯，闪烁红尾灯光照距离不低于100米。
5、防爆柴油机单轨吊在运输时必须具备驱动单元数量的转换（当驱动增加、减少时，厂家要根据机车的额定牵引力进行调节到额定值）。
6、运行速度0- 2.15 m/s，超速保护灵敏可靠，驱动轮与轨道的摩擦系数不低于0.4，具备机械超速保护功能。
7、单轨吊制动、泵、驱动、柴油机等关键部件，必须采用进口品牌设备部件配置。
8、机车必须具有自动和手动两套灭火系统，当主机温度达到一定温度后能够实现自动灭火功能。
9、设备整体结构紧凑，管线、控制阀组布置结构合理、整齐，运行可靠。
10、机车预留物联网数据通讯接口，能够接入矿井物联网系统，厂家负责联网升级改造，满足矿井自动化要求。
11、机车要配置通讯系统，能够实现实时对讲通话、打点和急停功能，通话接收距离不低于100米，声音清晰，无杂音。
机车配备行车数据监视器，能够进行现场故障查询和数据地面分析。
12、单轨吊起吊物料、人员时，能够实现手动控制和遥控控制，且使用遥控操作时必须有针对性的识别操作。
13、单轨吊机车具有机械超速保护功能和启动、停止，司机在操作室能够对其进行操作。
14、单轨吊机车驾驶室上下人梯，具有可伸缩性，能够满足高低巷道人员的上下，驾驶室座椅应配有随机保险带。
15、单轨吊机车的所有外露重要液压管路须加装保护套管，能够保护油管的磨损。
16、列出必须的易损件、专用工具与检测仪表的明细目录与价格。
17、机车配备行车数据监视器，能够进行现场故障查询和数据地面分析。
18、配置的起吊梁能够与现有DZ2200(KPCS-148KW）型柴油机单轨吊机车配套使用。
19、单轨吊安装结束后，厂家要对机车性能进行全面测试，厂家应出具测试报告，合格后方可投入使用。
20、针对矿现有各种车辆（矿车、平板车、材料车），厂家配备起吊车辆的吊挂装置（每台机车配置的起吊装置的数量按照机车的额定起吊能力配置），起吊装置要有资质证明。
五、提供的技术资料、图纸
1、运输环境、条件适用性资料
（1）轨道的受力分析图；
（2）运输支架时的巷道断面图及起吊装置的示意图；
（3）防爆柴油机单轨吊的坡度、载重量、速度关系曲线图。
2、设备技术资料
（1）设备完整、详细的技术参数和配置说明；
（2）设备的电气接线图、原理图；
供货方采用的设计、制造和检验、检查标准必须符合国家或行业现行的有关标准：
1、设备设计制造必须符合最新版《煤矿安全规程》相关技术要求和MT/T883-2000中华人民国-柴油单轨吊机车、矿用防爆柴油机技术规要求并符合省地方标准DB34/T2647-2016。
GB/T3449.1-1994铁路机车车辆部噪音测量；
GB3766-1983液压系统通用技术条件；
GB3836.2-1983爆炸性环境用防爆电气设备“d”；
GB3836.4-1983爆炸性环境用本质安全型电路和电气设备“i”；GB7935-1987液压系统通用技术条件；
九、质量要求和售后服务
1、产品质量保证期限为12个月；质保期出现质量问题，乙方免费维修，免费提供、更换配件；由于使用原因造成的故障，乙方无偿提供技术服务，甲方承担配件费；乙方在接到甲方的服务24小时服务人员到达现场，进行维修。
2、乙方为甲方终身免费指导安装调试、技术培训（包安装人员、司机、维修人员的培训）和技术服务并终身提供备品、配件；设备制造完毕，乙方将出厂检验报告和申请验收报告传真到甲方，甲方技术负责人到乙方现场进行功能、结构验收，合格后发货；乙方保证1-2人全程负责现场指导；针对甲方不同文化程度的操作、维修人员制定中长期培训计划，并按计划进行设备的工作原理、维护检修、常见故障处理等技术培训，甲方负责免费提供食宿。
单位：
编制：机电技术负责人：机电负责人：
机电管理部：。
