预应力混凝土结构梁
混凝土预应力梁规格
混凝土预应力梁规格一、概述混凝土预应力梁是一种常见的建筑结构构件，具有强度高、刚度大、耐久性好等优点，广泛应用于大跨度桥梁、高层建筑、地下车库等工程中。
为了保证混凝土预应力梁的安全性和可靠性，需要制定一套完整的规格标准，明确各项技术要求和检验标准，确保混凝土预应力梁的设计、制造、施工和使用都符合规范要求。
本文将从梁的尺寸、材料、设计荷载、预应力力度、抗裂措施、检验标准等多个方面进行详细说明，制定一份全面的混凝土预应力梁规格。
二、梁的尺寸混凝土预应力梁的尺寸应根据具体工程要求进行设计，一般应包括以下几个方面：1. 梁的截面形状：通常采用矩形、T形、箱形等截面形式，其中矩形截面应为梁的标准截面，其他形式应根据实际需要进行设计。
2. 梁的高度：应根据梁的跨度、荷载和预应力力度等因素进行计算，确保梁的强度和刚度满足设计要求。
一般情况下，梁的高度应大于等于跨度的1/20，小于等于跨度的1/12。
3. 梁的宽度：应根据梁的荷载、受力情况和施工要求等因素进行计算，一般应大于等于500mm，小于等于1000mm。
4. 梁的长度：应根据梁的跨度、支座形式和预应力力度等因素进行计算，一般应小于等于40m。
三、材料混凝土预应力梁的材料包括预制混凝土、预应力钢筋、混凝土裂缝控制材料等。
1. 预制混凝土：应按照国家标准GB/T 50080《普通混凝土结构设计规范》的要求进行配制和加工，强度等级不应低于C40。
2. 预应力钢筋：应按照国家标准GB/T 5224《预应力混凝土用圆钢筋》的要求进行生产和加工，强度等级一般应为1860MPa。
3. 混凝土裂缝控制材料：应根据梁的设计要求选择适当的材料，如钢板、玻璃纤维等。
四、设计荷载混凝土预应力梁的设计荷载应根据工程实际情况进行计算，包括以下几个方面：1. 永久荷载：指梁自重和附加构件的重量，应根据实际情况进行估算和计算。
2. 变动荷载：指梁在使用过程中承受的变动荷载，包括车辆荷载、行人荷载、风荷载等，应根据梁所在位置和使用情况进行计算。
预应力混凝土梁规格尺寸
预应力混凝土梁规格尺寸一、引言预应力混凝土梁是建筑结构中常用的一种构件，具有高强度、耐久性好、使用寿命长等优点。
因此，预应力混凝土梁的规格尺寸的设计与选择对于建筑结构的安全性和稳定性具有重要的意义。
本文将就预应力混凝土梁的规格尺寸进行全面详细的介绍。
二、预应力混凝土梁的基本概念1. 预应力混凝土梁的定义：预应力混凝土梁是一种利用钢筋或钢束进行预应力加固的混凝土梁，其内部应力状态呈现出预先施加的压应力状态。
2. 预应力混凝土梁的分类：按照梁的受力性质可将预应力混凝土梁分为直梁、曲梁和框架梁三种。
3. 预应力混凝土梁的构造形式：预应力混凝土梁主要由混凝土、预应力钢筋或钢束、锚固件、压座、端板等构成。
三、预应力混凝土梁规格尺寸的设计1. 预应力混凝土梁规格尺寸的基本原则（1）预应力混凝土梁的规格尺寸应满足设计强度和刚度要求。
（2）预应力混凝土梁的规格尺寸应适应施工工艺和材料特性。
（3）预应力混凝土梁的规格尺寸应尽量节约材料和减少成本。
2. 预应力混凝土梁规格尺寸的计算方法（1）预应力混凝土梁的截面面积计算公式：A = N / (0.87f_c + P_t / A_s)其中，A为截面面积，N为轴向拉力，f_c为混凝土的抗压强度，P_t 为预应力钢筋或钢束的轴向拉力，A_s为钢筋或钢束的截面面积。
（2）预应力混凝土梁的受弯截面尺寸计算公式：（3）预应力混凝土梁的受剪截面尺寸计算公式：其中，V_u为截面受剪承载力，b为截面宽度，d为截面有效高度，f_y为预应力钢筋或钢束的抗拉强度。
3. 预应力混凝土梁规格尺寸的设计要点（1）预应力混凝土梁的截面应尽量为矩形或近似矩形截面，以便于施工和加固。
（2）预应力混凝土梁的受弯截面应满足弯矩和剪力的要求，应根据弯矩大小和作用位置确定受压区高度。
（3）预应力混凝土梁的受剪截面应满足剪力大小的要求，应考虑受剪钢筋和混凝土的抗剪强度。
（4）预应力混凝土梁的跨度应根据荷载大小、荷载形式、承载结构等因素确定，跨度较大时应采用双向预应力加固。
预应力混凝土T梁
预应力混凝土T梁在现代桥梁建设中，预应力混凝土 T 梁因其众多优点而得到了广泛的应用。
它不仅在跨越江河湖泊等大型工程中发挥着重要作用，也在城市道路和高速公路的建设中扮演着关键角色。
预应力混凝土 T 梁，简单来说，就是一种采用预应力技术制作的混凝土梁，其截面形状呈“T”字形。
这种特殊的结构形式赋予了它出色的承载能力和力学性能。
从材料方面来看，预应力混凝土 T 梁主要由高强度的混凝土和高强度的预应力钢筋组成。
混凝土为梁体提供了抗压强度，而预应力钢筋则通过预先施加的拉力，有效地提高了梁体的抗裂性能和抗弯能力。
在制作过程中，预应力的施加是一个关键环节。
通过对钢筋进行张拉，使其在混凝土凝固前产生一定的预压应力。
当梁体承受荷载时，这部分预压应力能够抵消一部分拉应力，从而推迟裂缝的出现，提高梁体的耐久性。
预应力混凝土 T 梁的优点十分显著。
首先，它具有较大的跨越能力。
相比普通混凝土梁，能够在相同的条件下跨越更长的距离，减少了支撑点的数量，降低了施工难度和成本。
其次，它的承载能力强。
能够承受较大的荷载，包括车辆、行人以及自身的重量，确保桥梁的安全稳定。
再者，其耐久性好。
由于预应力的作用，减少了裂缝的产生和发展，延长了梁体的使用寿命。
在实际应用中，预应力混凝土 T 梁的设计需要考虑众多因素。
例如，桥梁的跨度、荷载情况、使用环境等。
设计师需要根据这些因素，精确计算梁体的尺寸、预应力钢筋的数量和布置方式等，以确保梁体的安全性和经济性。
施工过程也是至关重要的。
在预制厂中，需要严格控制混凝土的配合比、浇筑质量以及预应力的施加精度。
在现场安装时，要保证梁体的就位准确，连接牢固。
任何一个环节的失误都可能影响到整个桥梁的质量和安全。
预应力混凝土 T 梁在养护方面也有一定的要求。
定期的检查和维护可以及时发现梁体表面的裂缝、钢筋的锈蚀等问题，并采取相应的措施进行修复和加固。
这对于延长梁体的使用寿命，保障桥梁的正常运行具有重要意义。

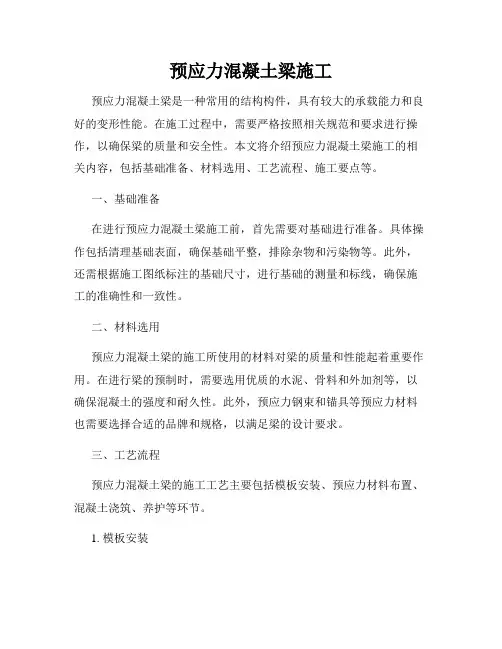

预应力混凝土梁施工
预应力混凝土梁施工预应力混凝土梁是一种常用的结构构件，具有较大的承载能力和良好的变形性能。
在施工过程中，需要严格按照相关规范和要求进行操作，以确保梁的质量和安全性。
本文将介绍预应力混凝土梁施工的相关内容，包括基础准备、材料选用、工艺流程、施工要点等。
一、基础准备在进行预应力混凝土梁施工前，首先需要对基础进行准备。
具体操作包括清理基础表面，确保基础平整，排除杂物和污染物等。
此外，还需根据施工图纸标注的基础尺寸，进行基础的测量和标线，确保施工的准确性和一致性。
二、材料选用预应力混凝土梁的施工所使用的材料对梁的质量和性能起着重要作用。
在进行梁的预制时，需要选用优质的水泥、骨料和外加剂等，以确保混凝土的强度和耐久性。
此外，预应力钢束和锚具等预应力材料也需要选择合适的品牌和规格，以满足梁的设计要求。
三、工艺流程预应力混凝土梁的施工工艺主要包括模板安装、预应力材料布置、混凝土浇筑、养护等环节。
1. 模板安装模板是预应力混凝土梁施工的重要一环，直接影响梁的外形和尺寸精度。
在安装模板前，需要检查模板板面的平整度和防水处理情况。
同时，还需根据施工图纸的要求，设置支撑和定位装置，确保模板的稳定和准确。
2. 预应力材料布置预应力混凝土梁中的预应力钢束和锚具的布置位置和张拉力大小直接影响梁的承载能力。
布置时需按照设计要求，在模板中设置预留孔洞，确保预应力钢束的正确位置和张拉长度。
同时，还需设置锚具和锚嵌板，以固定和锚固预应力钢束。
3. 混凝土浇筑混凝土浇筑是预应力混凝土梁施工的核心环节之一。
在浇筑前，需要对混凝土的配合比和搅拌过程进行检查和调整，以确保混凝土的均匀性和流动性。
在浇筑过程中，需采取适当的振捣方式，排除梁内的气泡和空隙，使混凝土充分密实。
4. 养护混凝土浇筑完成后，需要进行养护来保证梁的强度和稳定性。
养护包括喷水养护和覆盖养护。
喷水养护可有效减少混凝土表面的温度变化和干燥收缩，提高混凝土的强度发展。
覆盖养护则可以保持混凝土的湿润度和温度，防止过早干燥和开裂。
预应力梁原理
预应力梁原理
预应力梁是一种常用于工程结构中的一种构件，它通过在混凝土梁内部施加张拉力，使得混凝土在工作荷载作用下的应变减小，从而增加了混凝土的承载能力和抗裂能力。
预应力梁的原理可以概括为以下几个方面：
1. 应力均衡原理：预应力梁通过内部张拉钢束的拉力，在混凝土梁截面形成了一种与外部载荷相对抗的内部预应力。
这种内应力的分布可以满足梁在工作状态下各截面的受力平衡条件，从而使得混凝土承受的应力更加均匀。
2. 延性原理：预应力梁的内部张拉钢束可以产生足够大的预应力，使得混凝土产生一定的压应力。
这种压应力可以提高混凝土的延性，使得混凝土在受力过程中更加柔韧，能够相对较大程度地抵抗外部载荷引起的应变和裂缝的扩展。
3. 抗震原理：预应力梁通过内部的预应力来增加混凝土的抗震能力。
当地震发生时，预应力梁内部的预应力可以提供一部分抵抗地震力的能力，使得结构整体的刚度和稳定性得到增强，从而减小了结构受到地震荷载时的变形和破坏。
通过上述原理，预应力梁在工程实践中被广泛应用于各类桥梁、建筑结构等场所。
它的独特设计和施工方式，使得结构在体积和重量相对较小的情况下能够承受更大的荷载，同时具有较好的耐久性和抗震性能。
预应力梁的发展和应用，对于提高结构的安全性和经济性具有重要的意义。
预应力混凝土梁规格
预应力混凝土梁规格一、引言预应力混凝土梁具有高强度、高刚度、轻量化、耐久性好等优点，是现代建筑中广泛使用的一种结构材料。
本文将详细介绍预应力混凝土梁的规格设计，包括材料、尺寸、截面形状、受力状态等方面的要求。
二、材料预应力混凝土梁的材料包括混凝土、钢筋和预应力钢束。
其中混凝土的强度等级不低于C50，钢筋的强度等级不低于HRB400，预应力钢束的强度等级不低于1770MPa。
混凝土中的骨料应符合国家相关标准，其粒径应控制在5-25mm之间。
三、尺寸预应力混凝土梁的尺寸应根据实际受力情况和设计要求进行确定。
一般情况下，其宽度不小于200mm，高度不小于300mm。
梁的跨度应根据受力情况和设计要求进行确定，一般不大于30m。
梁的长度应根据实际情况进行确定，一般不宜超过60m。
四、截面形状预应力混凝土梁的截面形状应根据受力情况和设计要求进行确定。
常见的截面形状有矩形、T形、I形等。
其中，矩形截面适用于跨度较小的梁，T形截面适用于跨度较大的梁，I形截面适用于跨度较大、荷载较大的梁。
截面的宽度、高度、翼缘厚度等参数应根据受力情况和设计要求进行确定。
五、受力状态预应力混凝土梁的受力状态包括弯曲、剪力、轴力等。
在弯曲和剪力作用下，预应力混凝土梁的受力区域应位于梁的下部，以提高梁的抗弯和抗剪能力。
在轴力作用下，梁的截面应设法保持对称，以避免不均匀受力导致的损伤。
六、其他要求预应力混凝土梁的设计应满足国家相关标准和规范的要求。
在施工过程中，应注意保证混凝土的质量和强度，钢筋和预应力钢束的加工和安装应符合相关标准和规范。
梁的预应力应根据设计要求进行调整，以确保其受力性能和稳定性。
七、结论预应力混凝土梁是一种重要的结构材料，其规格设计应根据实际情况和设计要求进行确定。
材料、尺寸、截面形状、受力状态等方面的要求应严格遵守国家相关标准和规范，以保证梁的强度、稳定性和耐久性。
在施工过程中，应注意保证各项工作的质量和安全，确保预应力混凝土梁能够发挥其最大的作用。
预应力混凝土梁施工要点
预应力混凝土梁施工要点预应力混凝土梁是现代建筑中常见的结构形式，具有较高的承载能力和耐久性。
在进行预应力混凝土梁的施工时，需要注意一些关键要点，以确保梁的质量和安全性。
1. 设计与计算在进行预应力混凝土梁的施工前，需要进行详细的设计与计算。
这包括确定梁的几何形状、尺寸和受力情况，以及预应力钢筋的布置和张拉力的确定。
设计与计算的准确性对梁的施工和使用具有重要影响，因此需要仔细进行。
2. 模板制作与安装预应力混凝土梁的施工需要使用模板来固定混凝土的形状。
模板的制作应符合设计要求，并且具有足够的强度和刚度。
在模板安装时，需要保证模板的位置和尺寸准确无误，以确保混凝土浇筑后的梁形状符合设计要求。
3. 预应力钢筋的布置预应力混凝土梁中的预应力钢筋起到了增强梁的承载能力的作用。
在进行预应力钢筋的布置时，需要根据设计要求确定钢筋的位置和数量。
预应力钢筋的布置应符合梁受力情况和预应力设计的要求，以确保梁的承载能力和变形性能。
4. 预应力钢筋的张拉预应力混凝土梁中的预应力钢筋需要通过张拉来产生预应力。
在进行预应力钢筋的张拉时，需要根据设计要求确定张拉力的大小和位置。
张拉过程中需要注意控制张拉力的大小和均匀性，以避免梁出现不均匀的应力分布和变形。
5. 混凝土浇筑与养护在进行预应力混凝土梁的混凝土浇筑时，需要保证混凝土的质量和均匀性。
浇筑过程中应注意控制浇筑速度和浇筑高度，以避免混凝土的分层和空洞。
浇筑完成后，需要对混凝土进行适当的养护，以确保混凝土的强度和耐久性。
6. 预应力钢筋的锚固预应力混凝土梁中的预应力钢筋需要通过锚固来传递预应力。
在进行预应力钢筋的锚固时，需要保证锚固的可靠性和稳定性。
锚固部位的混凝土应具有足够的强度和密实性，以确保预应力钢筋的锚固效果。
7. 梁的验收与监测预应力混凝土梁施工完成后，需要进行梁的验收和监测。
验收包括对梁的尺寸、形状和表面质量的检查，以及对预应力钢筋的张拉力和锚固效果的检测。
监测包括对梁的变形和应力的实时监测，以了解梁的受力情况和使用性能。
预应力混凝土梁施工注意事项
预应力混凝土梁施工注意事项预应力混凝土梁是一种常用的结构构件，具有较高的强度和耐久性。
在进行预应力混凝土梁的施工时，有一些重要的注意事项需要遵守，以确保施工的质量和安全。
本文将介绍一些预应力混凝土梁施工的注意事项。
一、钢筋的设置在预应力混凝土梁的施工中，钢筋是非常重要的材料。
正确的设置钢筋可以提高梁的强度和稳定性。
在设置钢筋时，需要注意以下几点：1.确保钢筋的质量：选择符合国家标准的钢筋，并做好防锈处理，以防止钢筋损坏。
2.合理的钢筋布置：根据结构设计要求，合理布置钢筋。
注意梁底钢筋的高度，以确保预应力筋的正确安装。
3.正确的固定方式：钢筋的固定必须牢固可靠，以防止其在混凝土浇筑过程中移动或脱落。
二、预应力筋的安装在预应力混凝土梁施工中，预应力筋是起到提供预应力的作用。
预应力筋的正确安装对梁的强度和稳定性非常重要。
以下是预应力筋安装的注意事项：1.确定预应力筋的位置和数量：按照结构设计要求，在梁中确定预应力筋的位置和数量。
2.正确的锚固方式：预应力筋的锚固必须牢固可靠，以保证预应力的传递。
常见的锚固方式包括借助钢套管和板式锚具等。
3.注意预应力筋的张拉过程：预应力筋的张拉过程需要注意张拉力的均匀和控制张拉力的大小。
三、混凝土的浇筑和养护在预应力混凝土梁施工过程中，混凝土的浇筑和养护是关键环节，直接影响梁的质量和性能。
以下是混凝土施工时需要注意的事项：1.选择合适的混凝土配合比：根据工程要求，选择合适的混凝土配合比，以确保混凝土的强度和耐久性。
2.控制浇筑顺序和速度：在混凝土浇筑过程中，要按照预定的顺序和速度进行，以避免混凝土的分层和空洞。
3.注重混凝土的养护：混凝土浇筑后，需要进行养护措施，例如喷水养护、覆盖保湿等，以确保混凝土的早期强度和抗裂性。
四、施工安全在预应力混凝土梁的施工中，安全至关重要。
以下是一些施工安全的注意事项：1.工人的安全防护措施：所有工人必须佩戴符合要求的安全帽、安全鞋和安全带等防护装备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、锚具的分类
（1）依靠摩阻力锚固的锚具；如锥形锚、夹片式群锚、JM锚 （2）依靠承压锚固的锚具；如镦头锚、钢筋螺纹锚 （3）依靠粘结力锚固的锚具；如先张法的筋束锚固、后张法固定
端的钢绞线压花锚具
4、几种常用的锚具
四、预应力张拉机具系列
§1.3 预应力混凝土结构的材料
（５）能促进桥梁新体系的发展。
2、缺点： （１）工艺较复杂，对质量要求高。 （２）需要有一定的专门设备。 （３）预应力反拱不易控制。 （４）开工费用较大，成本较高。
弯矩-挠度曲线比较
M
预应力混凝土梁
钢筋混凝土梁
M cuLeabharlann M crM cr,c
开裂线
w
预应力梁和普通钢筋混凝土梁承载能力对比
§1.2 预加应力的方法与设备
§1.3 预应力混凝土结构的材料
一、混凝土材料
１、预应力混凝土结构中常用混凝土强度等级 《公路桥规》规定：预应力混凝土构件的混凝土
强度等级不应低于C40。 2、混凝土的收缩与徐变
混凝土的收缩和徐变，使预应力混凝土构件缩短，
因而引起预应力钢筋预应力下降。
（1）混凝土的徐变
混凝土在受力后立即产生的变形称为急变（包括弹性变形和一部分塑性 变形。在应力不变的情况下，随时间增长的塑性变形称为徐变。
2、特点 后张法主要是靠锚具传递和保持预加应力的。
3、后张法工艺流程图
4、优点： 后张法不用台座，张拉设备简单，便于现场施工，
是生产大型预应力混凝土构件的主要方法。预应力钢 筋可按照需要布置成合理的曲线形状。
三、锚具
1、概念 锚具是在制作预应力混凝土构件时锚固预应力筋的
一种装置。
2、对锚具要求： （１）锚具受力安全可靠； （２）预应力损失小； （３）构造简单，制作方便，用钢量少，价格便宜； （４）施工设备简便，张拉锚固方便迅速。
预应力混凝土结构，就是事先人为地在混凝土 或钢筋混凝土中引入内部应力，且其数值和分布 恰好能将使用荷载产生的内力抵销到一个合适程 度的混凝土。这种预先给混凝土引入内部应力的 结构，就称为预应力混凝土结构。
以下图所示简支梁为例。
(1)自重作用： （2）中心预压力作用： （3）偏心预压力作用：
＋1MPa -1MPa
化时所产生的收缩变形；另一部分为干缩，它是由于混凝土干 硬出水后产生的收缩变形。
第一讲结束，谢谢 ！
4、优点： 先张法生产工艺简单、工序少，效率高、质量容易保证，
适宜工厂化大批量生产。 5、缺点：
需要专门的张拉台座，基建投资较大。先张法一般宜于生 产直线配筋的中小型构件。
二、后张法（posttensioning method） 1、定义 先浇筑混凝土后张拉钢筋的方法。张拉钢筋的同时，构件 混凝土受到预压。
＋1MPa ＋1MPa ＋2MPa -1MPa
＋1MPa ＋1MPa ＋1MPa -1MPa
上面的算例说明了两个重要的问题：
１、由于预先给混凝土梁施加了预压力Ｎ，使混凝土梁在均布荷载ｑ作 用下，下缘产生的拉应力完全或部分被预压应力所抵消，因而可以避免 混凝土出现裂缝或推迟裂缝出现。
２、必须针对荷载作用下可能产生的应力状态来施加预应力。所需施加
普通钢筋混凝土（非预应力混凝土 )
non-prestressed concrete structure)
三、预应力混凝土结构优缺点
1、优点： （１）提高了构件的抗裂度和刚度。 （２）节约材料，降低造价。 （３）结构质量安全可靠。 （４）减小了粱的竖向剪力和主拉应力，增强结构耐久性
（durability）。
预应力混凝土结构梁
§1.1 概述
一、钢筋砼结构的缺点
①需要带裂缝工作(使构件刚度下降，不能应 用于不允许开裂的结构中)； ②无法充分发挥高强度钢筋及高标号混凝土 的作用；
③自重大，构件跨径受到限制。
§1.1 概述
二、预应力混凝土的基本概念 ( prestressed concrete structure)
的预压应力Ｎ，不仅与荷载（或者说弯矩Ｍ）值的大小有关，而且也与
Ｎ的作用位置（即偏心距ｅ 的大小）有关。
混凝土结构的分类：
全预应力混凝土
(full prestressed concrete structure)；
部分预应力混凝土
(partially prestressed concrete structure)。
§1.2 预加应力的方法与设备
一、先张法（pretensioning method）：
1、定义 先张法是先张拉钢筋，后浇筑构件混凝土的方法。先张法所
用的预应力钢筋，一般可用高强钢丝、直径较小的钢铰线和小直 径的冷拉钢筋。 2、特点
靠钢筋和混凝土之间的粘结力来传递和保持预应力。
3、先张法工艺流程图
影响徐变的主要因素是:应力的大小、持荷时间、受荷时混凝土的龄 期、构件尺寸和工作环境。 应力小于0.5～0.55 fck时，徐变与应力成正 比，为线性徐变； 应力大于0.6fck 时，徐变与应力不成正比，为非线性 徐变。
fck(轴心抗压强度标准值）
（2）混凝土的收缩 混凝土的收缩包括两部分：一部分为凝缩，系由水泥凝结硬
