中国第一座外海跨海大桥-东海大桥工程的技术创新
中国第一座外海跨海大桥－东海大桥工程的技术创新黄融提要：本文通过对东海大桥工程概况的简要介绍，以及对东海大桥工程中的主要技术创新作了简要的描述，着重提出了外海跨海大桥的建设所需要重点研究的几个主要问题。
目前，在跨海大桥建设领域，我国无论是在设计理论、技术规范还是施工技术、施工设备等方面均还存在欠缺，需要在技术创新方面不断加大力度，以全面提升我国桥梁建设的水平。
关键词：东海大桥概况工程特点工程技术创新东海大桥工程是上海国际航运中心洋山集装箱深水枢纽港区的重要配套工程，建成后为洋山深水港区集装箱的陆路集疏运和供水、供电、通讯等提供服务。
连接远离陆域逾31km的外海孤岛，地处海洋环境，是我国目前最长、也是我国第一座真正意义上的外海跨海大桥。
东海大桥工程的开工建设，标志着我国桥梁建设真正从江河跨向了海洋，进入了一个全新的未知领域，体现了中国桥梁建设者的胆略和水平。
东海大桥工程主要从三个方面进行了创新和实践：一是从设计施工的技术方案上进行了创新，二是从施工所用的成套设备上进行了创新，三是从海上施工安全的措施上进行了创新。
我们的体会是，只有依靠不断技术创新，通过组织攻关形成技术优势，才能解决在海洋环境中桥梁施工的关键问题，最终实现快速、安全、高质量地建设好我国第一座外海跨海大桥的目标。
东海大桥工程的建成，充分体现了我国二十一世纪的建桥水平，同时也为今后我国跨海工程的建设积累了宝贵的经验。
一、东海大桥工程概况东海大桥工程起始于上海南汇芦潮港，跨越杭州湾北部海域，在浙江省嵊泗县崎岖列岛的小洋山岛登陆，全长约32.5km。
大桥标准桥宽31.5m，分上下行双幅桥面，采用双向六车道加紧急停车带的高速公路标准，设计行车速度80km/h，设计荷载等级为汽车－超20级、挂车－120，并按全桥集装箱重车满布，车辆轴距为10m 进行计算复核。
大桥设计基准期为100年，按地震烈度7度进行抗震设防。
大桥浅滩段上部结构以30m多跨连续预应力混凝土等高度箱梁结构为主，梁高1.6m。
基础采用Φ600mmPHC管桩。
大桥浅海段由26孔50m多跨连续预应力混凝土等高度箱梁组成，梁高3.0m，桩基主要采用Φ1600mm钻孔灌注桩和Φ1200mmPHC管桩。
大桥跨海非通航孔段分为60m和70m跨径区段，共计333孔，下部结构的桩型主要选用Φ1500mm的钢管桩，上部结构主梁采用简支变连续的多跨等截面预应力混凝土连续箱梁，60m梁高3.5m，70m梁高4.0m。
大桥设1000t级辅通航孔一处，跨径布置为80+140+140+80m，通航净高25m；500t级辅通航孔二处，跨径布置分别为70+120+120+70m和90+160+160+90m，通航净高17.5m。
辅通航孔上部结构为预应力混凝土变截面连续箱梁，下部结构为Φ2500mm的钻孔灌注桩。
大桥主通航孔的通航能力为5000t级，采用双塔单索面叠合梁斜拉桥结构，跨径布置为73+132+420+132+73m，通航净高40m，主墩按10000t级防撞能力设计。
桩基采用Φ2500mm的钻孔灌注桩，桩长约120m，主塔为倒Y型钢筋混凝土结构，塔高150m，塔柱为变截面。
主梁为目前国际上首次采用的钢箱—混凝土叠合梁。
大乌龟岛～颗珠山岛之间约1.2km的海堤为目前中国第一条高速公路海堤，采用抛石斜坡堤结构，塑料排水板地基加固。
颗珠山岛～小洋山岛之间约1.6km为颗珠山斜拉桥，主桥为双塔双索面叠合梁斜拉桥结构，跨径布置为50+139+332+139+50m，桩基采用Φ2500mm钻孔灌注桩，主塔为H型钢筋混凝土结构，塔高100m，主梁采用钢—混凝土叠合梁。
引桥部分采用50m跨径的多跨预应力混凝土连续箱梁，梁高3.0m，基础采用Φ1500mm钢管桩和Φ2500mm大直径钻孔嵌岩桩。
二、大桥工程的特点和主要技术措施东海大桥是我国在建的第一座外海跨海大桥，工程具有鲜明的特殊性，主要表现在：建设条件相当复杂：大桥地处外海，受海洋风、浪、流、潮、雾、雨等环境因素的影响较大，年有效作业天数少于50%。
建设规模巨大：大桥全长约32km，其中海上段约25.3km，工程将在海上利用打桩船施打各类桩基5700多根；利用海上平台等施工钻孔灌注桩700多根；海上预制安装桥墩达822个；海上预制安装单跨60～70m，重达1600～2000t的箱梁670片；海上移动模架或挂篮现浇各类箱梁140孔；全桥共计使用混凝土约138万m3。
工艺内容繁多：整座大桥包括两座大跨度海上斜拉桥、三座大跨度的预应力混凝土连续梁桥、大量的海上整跨简支变连续的非通航孔桥、在水深超过15m处筑起的长达1.2km的国内第一条高速公路海堤、开山320万m3建成的面积达35万m2的沈家湾大型构件预制场等等。
防腐要求高：东海大桥设计基准期为100年，设计基准期100年我们可以理解为：在正常养护条件下，100年内大桥结构混凝土中的钢筋不生锈或钢结构表面不锈蚀，能够保证结构的安全使用。
在外海建造跨海大桥缺乏成熟的经验及规范依据，同时外海环境对结构的防腐和耐久性也提出了更高的要求。
工程作业设备需求量多、投资压力大：东海大桥桥线长，结构形式多样且施工全面铺开，区域内的工程设备需求量非常大，打桩船、混凝土搅拌船、塑料排水板插板船及其它各类配套船舶共200多条分布在不同的作业点，包括全旋转打桩船－“天威”号（排水量7400t、桩架总高度85m）、运架一体中心起吊的2500t浮吊－“小天鹅”号、悬臂起吊的2500t浮吊－“大力”号等。
同时，海上各种作业平台、施工栈桥和作业码头等工程必不可少辅助设施的工程量也非常之大，各类临时工程设施的用钢量约达10万吨以上。
在东海大桥工程中仅各类设备的投入量就达10亿元以上。
工期压力大：东海大桥2002年6月底正式开工，为适应洋山深水港开港的迫切要求，东海大桥必须在2005年底建成通车，总工期3.5年，与国外同类型跨海工程相比，工期要求相当高。
管理跨度大、难度高：大桥建设管理是个庞大系统工程，建设期间需要将施工组织管理、质量管理、海上船机安全管理、测量控制管理和工程信息管理等进行综合，运营期间也应考虑交通管理、航行管理、海关、边防管理等多种因素，加上恶劣的海况条件与台汛影响，管理任务异常繁重。
三、东海大桥工程的主要技术创新1，海上施工的测量定位技术在外海建造跨海大桥，茫茫大海上不可能像陆域那样布设点位众多的测量控制网，而且测量控制点只能是从大陆单侧向外延伸，用常规的陆域测量网布设方式是根本无法达到桥梁工程建设所需精度的。
大桥最先开始施工的是非通航孔桥墩Φ1500mm钢管桩的沉桩工程，打桩船在海上沉桩，不仅需要解决水位变化条件下快速进行桩位平面坐标定位和斜桩的方向定位问题，还要在沉桩过程中实时动态跟踪监测桩顶标高。
为实现海上打桩快速定位和工期要求，我们利用先进的GPS－RTK技术，结合海上打桩工艺的具体情况，研制了一套“海上GPS打桩定位系统”，该系统的使用取得以下几个效果：一是做到了对船体位置与型态的全方位监测和实时修正定位计算误差；二是通过由GPS对桩位坐标的直接测控，达到了较高的精度要求；三是实现了打桩过程中对桩顶标高实时、连续和动态监测；四是做到了自动通过桩锤中心位置与设计位置之间偏差的计算来调整船位，使船舶定位简捷、准确。
通过这套系统的使用，较好地解决了海上打桩快速测量定位问题并使测量结果达到了较高的精度，从根本上攻克了海上打桩的关键技术难题。
在海上沉桩测量系统准确定位的基础上，我们利用已完成的海上桥墩墩位（或桩位），采用先每隔2km设一测量控制网、再每隔1km、再每隔500m这样不断缩小间隔距离的层层推进测量控制方法，不断修正控制网精度，从而确保了大桥全线的定位精度，达到了很好的使用效果，为大桥顺利建成奠定了坚实的基础。
2，利用导管架建造海上施工平台的技术东海大桥主通航孔斜拉桥主塔采用Φ2500mm钻孔灌注桩，承台采用49.8×27.4×6m的钢筋混凝土结构。
墩位处海域受潮汐和风浪影响较大，流速超过2.5m/s，水深超过12m。
在这样的自然海况条件下，采用江河中常用的支架或船机施工方法根本无法进行，必须建造海上施工平台。
经过对海上平台施工方案的全面比较，我们借鉴了海上石油平台的建造经验并结合施工的具体要求，开创性地运用了导管架与浮箱结构相结合的施工方案。
即先在工厂用钢管焊接成整体式空间桁管结构，将桁管架运输至墩位吊装就位并直接插入海底，然后在竖向钢管中插入定位桩，形成桥墩承台一端的施工平台；在桥墩承台的另一端同样用桁管架组成另一施工平台。
同时在工厂制作浇筑混凝土承台的双壁钢套箱，在套箱底板上的钻孔桩位处开孔插入2.8m直径的钢护筒，连接护筒与套箱形成整体结构（类似于蜂窝状），巧妙地利用水中的浮力拖运至墩位，再牵引至已施工完成的两个平台间临时固定，而后在套箱护筒中插入2.5m直径的钻孔桩护筒，形成导管浮箱施工平台。
这样，在短短两个月时间内，我们在海上建成了面积达5000m2的施工平台。
由于该结构刚度大、抗风浪及潮流能力强，而且是将钻孔桩护筒与承台套箱有机地结合成整体，不仅节省了工期而且结构更安全。
该项方法在东海大桥工程施工中得到广泛的推广。
3，混凝土套箱承台施工技术东海大桥非通航孔桥墩承台共有700余个，基础为Φ1500mm钢管桩且均为斜桩。
桥墩承台施工受海域风、浪、流的影响大，如何确定在恶劣海况条件下的承台施工方案，不仅是保证承台本身安全和质量的重要课题，也是确保全桥总工期的关键所在。
经过对各种施工方案的全面综合比较，我们采用了刚度大、变形小、抗风浪能力好的带钢底板的混凝土套箱。
在混凝土套箱内安装一套可拆式多功能平面钢构梁，该梁的功能是多用的，它是套箱起吊安装的扁担梁，还是承台施工过程中将套箱及封底砼重量传递于钢桩的承重梁，又是套箱底板吊杆的承重梁。
利用平潮水流冲击力小的时段进行套箱安装，就位时钢构梁可以立即与桩顶焊接，在四根承重桩之间形成平面支撑体系。
此外，还可以较快的速度将全部钢桩与钢构梁之间进行连接，并在套箱底板与桩间安装封孔板及加强支撑，使套箱通过平面钢构梁和底板与全部钢桩形成了可靠受力体系，保证了套箱和群桩的整体性，较好地解决了施工中的难题，达到了保证结构安全和确保施工快捷的目的。
4，桥墩墩身一体化施工技术东海大桥非通航孔共有800余个墩身，均采用整体预制安装一体化的方案施工，每个墩身高约12m左右，重约300t，在外海岛屿上预制完成后，经专用码头吊运出海，采用大型浮吊安装。
墩身为箱形断面，预制墩身与承台之间以现浇混凝土湿接头连接。
经过多种方案的全面论证，决定采用严控预制墩身的结构尺寸、在承台顶预先安装支承导向定位装置和墩顶支承垫石、混凝土后浇的综合技术措施。

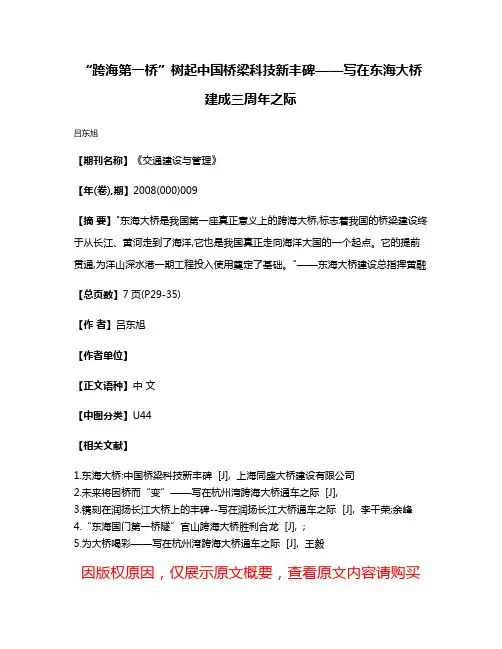

“跨海第一桥”树起中国桥梁科技新丰碑——写在东海大桥建成三周年之际
“跨海第一桥”树起中国桥梁科技新丰碑——写在东海大桥
建成三周年之际
吕东旭
【期刊名称】《交通建设与管理》
【年(卷),期】2008(000)009
【摘要】"东海大桥是我国第一座真正意义上的跨海大桥,标志着我国的桥梁建设终于从长江、黄河走到了海洋,它也是我国真正走向海洋大国的一个起点。
它的提前贯通,为洋山深水港一期工程投入使用奠定了基础。
"——东海大桥建设总指挥黄融【总页数】7页(P29-35)
【作者】吕东旭
【作者单位】
【正文语种】中文
【中图分类】U44
【相关文献】
1.东海大桥:中国桥梁科技新丰碑 [J], 上海同盛大桥建设有限公司
2.未来将因桥而“变”——写在杭州湾跨海大桥通车之际 [J],
3.镌刻在润扬长江大桥上的丰碑--写在润扬长江大桥通车之际 [J], 李干荣;余峰
4.“东海国门第一桥隧”官山跨海大桥胜利合龙 [J], ;
5.为大桥喝彩——写在杭州湾跨海大桥通车之际 [J], 王毅
因版权原因，仅展示原文概要，查看原文内容请购买。

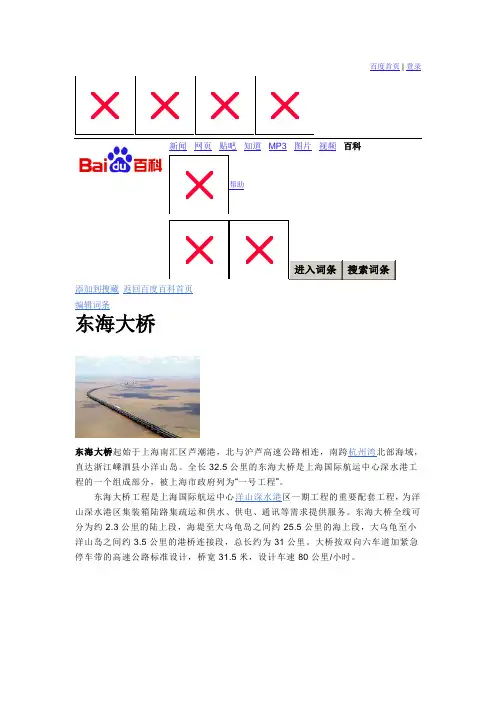

东海大桥
百度首页 | 登录新闻 网页 贴吧 知道 MP3 图片 视频 百科添加到搜藏 返回百度百科首页 编辑词条东海大桥东海大桥起始于上海南汇区芦潮港，北与沪芦高速公路相连，南跨杭州湾北部海域，直达浙江嵊泗县小洋山岛。
全长32.5公里的东海大桥是上海国际航运中心深水港工程的一个组成部分，被上海市政府列为“一号工程”。
东海大桥工程是上海国际航运中心洋山深水港区一期工程的重要配套工程，为洋山深水港区集装箱陆路集疏运和供水、供电、通讯等需求提供服务。
东海大桥全线可分为约2.3公里的陆上段，海堤至大乌龟岛之间约25.5公里的海上段，大乌龟至小洋山岛之间约3.5公里的港桥连接段，总长约为31公里。
大桥按双向六车道加紧急停车带的高速公路标准设计，桥宽31.5米，设计车速80公里/小时。
东海大桥工程2002年6月26日正式开工建设，历经35个月的艰苦施工，于2 005年5月25日实现结构贯通。
大桥宽31.5米，分上、下行双幅桥面，双向6车道，设计时速每小时80公里。
大桥全线按高速公路标准设计，设计基准期为100年。
大桥的最大主航通孔，离海面净高达40米，相当于10层楼高，可满足万吨级货轮的通航要求。
东海大桥将在今年年内建成通车。
在上海6000多平方公里的土地上，已经有的桥梁，主要是依黄浦江、苏州河而建，而东海大桥是第一座真正意义上的外海跨海大桥。
东海大桥的建成通车，为洋山深水港年内建成开港，加快上海国际航运中心的建设奠定了基础。
东海大桥工程是我国第一座真正意义上的跨海大桥。
东海大桥全长约32.5公里，其中陆上段约3.7公里，芦潮港新大堤至大乌龟岛之间的海上段约25.3公里，大乌龟岛至小洋山岛之间的港桥连接段约3.5公里。
大桥按双向六车道加紧急停车带的高速公路标准设计，桥宽31.5米，设计车速每小时80公里，设计荷载按集装箱重车密排进行校验，可抗12级台风、七级烈度地震，设计基准期为100年。
东海大桥是上海市跨越杭州湾北部海域通往洋山深水港的跨海长桥，它以"东海长虹"为创意理念，宛如我国东海上一道亮丽的彩虹。
东海大桥：中国桥梁科技新丰碑
凝土 承台 的双 壁 钢套 箱 ． 在套 箱 底板 上 的钻 孔桩 位 处 开孔 插 入２．ｍ ８
坡道 上 ． 架设 落梁 前 需 要调 整箱 梁形 态 。 为保 证 架梁 落 位 的准 确 性 ．
安 装楔形 导 向对 中 装置 ．临 时支 座 采 用砂 箱 落 梁 就位 时 靠 箱粱 底
跨海大桥 防腐和提高耐久性成套技术
东 海 大桥设 计 基准 期为 １ 。 ． 在我 国桥 梁建 设 中是首 次提 出 ０年 这
在 同时 外海环 境 装 一套 可 拆式 多功 能平 面 钢构 梁 ． 梁 的 功能是 多用 的 它 是套 箱 的 。 外海 建造跨 海 大桥 缺 乏成 熟的 经验 及规 范依 据 ． 该 起 吊安 装的 扁担 梁 ． 是 承 台施 工过 程 中将 套 箱厦 封 底混 凝 土重 量 对结 构的 防 腐和耐 久性 也提 出了更 高 的要 求 根据 结构 安全 使 用 １ ３ 还 ０ 经过 专 门的课 题分 析研 究 ． 我们 采 用 了一 整套 的 结构 防腐 传递 于钢桩 的承 重 梁 又 是套 箱 底板 吊杆 的承 重梁 。利 用平 潮 水流 年 的要 求 ． 冲击 力小 的时 段 进行套 箱 安装 ． 位 时钢构 梁 可 以立 即 与桩顶 焊 接 ． 就 在 四根承 重桩 之 间形 成平 面支 撑 体 系 ． 好地 解决 了施 工 中的难 题 ． 较 达到 了保 证结 构 安全 和 确保 施 工快 捷 的 目的 和提 高耐 久性 的措 施 ． 混凝 土结 构 ． 要措 施是 对 主 尽量 避免结 构 形
速 进行 桩位 平 面坐 标 定位 和斜 桩 的 方 向定位 问题 要在 还 沉 桩过 程 中 实时 动态 跟踪 监 测桩 顶 标高 。 实现 海上 打桩 为 快 速定 位 和 工 期要 求 我们 利 用先进 的 Ｇ Ｓ— Ｒ Ｋ 术 Ｐ Ｔ 技 结 合 海 上打 桩 工 艺的 具体 情 况 ， 制 了 研 套 海 上 Ｇ Ｓ Ｔ Ｐ ￣

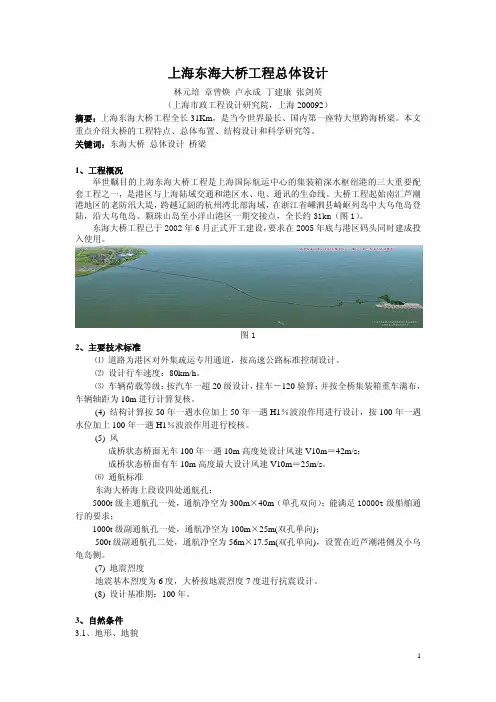

上海东海大桥总体设计
6、总体设计 (1)交通量预测 由港区的集装箱陆路集疏运量的预测情况分析，至 2020 年洋山深水港区陆路集装箱集
图3
60m、70m 跨箱梁基本参数
表1
跨径
60m
70m
项目
梁高(m)
3.5
4.0
断面典型尺寸(cm) D 顶=25
D 顶=25
D 底=25~40 δ腹＝40～75
D 底=25~40 δ腹＝40～70
一孔吊重(t)
1600
2000
施工简介：
在海岛上开辟的预制场台座上简支预制 60m、70m 整孔箱梁，然后通过横移、纵移至
工设备抗风浪能力，全年平均有效施工作业天数在 180 天以下。 （4）建设工期很紧 东海大桥计划在 2005 年底与小洋山港区一期同时建成，工程建设期二年半。
5、总体设计思路 （1）在借鉴国内外特大型桥梁工程，特别是国外跨海大桥的建桥实践及成功经验的基
础上，结合本工程特点，通过认真分析和深入研究，全面贯彻“适用、先进、经济、安全、 耐用、美观”和可实施性的技术方针，充分吸取国内外桥梁设计和建设的新理念、新材料、 新工艺和先进经验。
本区位于北亚热带南缘，东亚季风盛行区，受季风影响冬冷夏热，四季分明，降水充 沛，气候变化复杂。
（1） 气温：多年平均气温 15.8。C；历年最高气温 37.5。C；历年最低气温-7.9。C。 （2） 降水：降水日数 134 天/年。 （3） 风况：实测最大风速 35.0m/s（风向 NNE）；风力≥7 级大风日数 65.8 天/年； 风力≥8 级大风日数 30 天/年；风力≥9 级大风日数约为 3 天/年。 （4） 雾况：平均有雾日 30～50 天/年；最多 60 天/年；最少 20 天/年。 3.3、水文特征： 本海区的潮汐主要受东海前进潮波控制，潮汐类型属非正规半日浅海潮型。潮流运动基 本形态为每天二涨二落，具有明显的往复流特性。NNE 向（包含 N、NE 向）水域开敞,为该 海区的强浪向。 3.4、工程地质 海上段基岩埋藏较深，基岩面标高由北向南逐渐抬高，标高为-230 米～-160.0 米，第 四系堆积层厚度为 160～220 米。颗珠山岛～小洋山段区域受周围蒋公柱岛、金鸡山、镬脐 岛等影响，水动力条件复杂，残留厚度受基底起伏控制，在口门两侧和颗珠山岙湾残留厚度 相对较薄，中部残留厚度较大。
如长虹飞卧于陆地与小洋山之间的东海大桥是我国首座外海及方案资料
3、系统中开发的专用传感器测定并调整了船体姿态对 测量精度的影响，从而使系统更适应外海条件下船舶 打桩定位的工作条件，其精度满足设计要求，符合 《港口工程桩基规范（JTJ254－98）》的定位要求。 4、系统中设置的2台激光测距仪，精确的测定了桩体 相对于桩架的微小位移，系统适用于各种形式的桩 （圆桩、方桩等）。
5、采用磁编码检测技术进行高程检测；利用声波传 感器自动记录打桩的锤击数,解决了贯入度测定。
6、本系统的工作坐标系,可根据不同工程的需要和具 体要求转换运行。
在非通航孔桥墩直径1.5米钢管桩沉桩工程施工时， 打桩船在海上沉桩，不仅需要解决水位变化条件下快 速进行桩位平面坐标定位和斜桩的方向定位问题，还 要在沉桩过程中实时动态跟踪监测桩顶标高。大桥建 设者利用先进的GPS－RTK技术，结合海上打桩工艺 的具体情况，研制了一套“海上GPS打桩定位系统”， 该系统能对船体位置与型态的全方位监测和实时修正 定位计算误差，并通过由GPS对桩位坐标的直接测控， 达到了较高的精度要求，从根本上攻克了海上打桩的 关键技术难题。
应用于海上工程测量定位领域。应用全球卫星定位 系统（GPS）以载波相位实时差分测量（RTK）方 式，实时测出打桩船的坐标、方位，用专用的传感 器确定船相应的瞬间姿态，以船体为参照物，通过 测定打桩架与船体的关系，确定桩位及打桩过程中 的各项技术参数。
1、以一台基准站、两台移动站，以RTK的方式实现 了距岸10-20K海上的厘米级高精度的平面和高程定位。 系统运行稳定性高，造价低。定位不受通视条件的限 制，不受雾、雨等自然条件的影响，基本实现了24小 时全天候的工作。 2、开发出相应的数据处理、计算软件，实现了打桩 全过程数据采集、运算处理、储存、显示与输出的自 动化。操作简单、形象、定位效率高。
东海大桥海上60m跨连续梁桥的施工技术
