压铸模具失效形式和提高寿命的方法
铝合金压铸模具失效分析及寿命提高措施

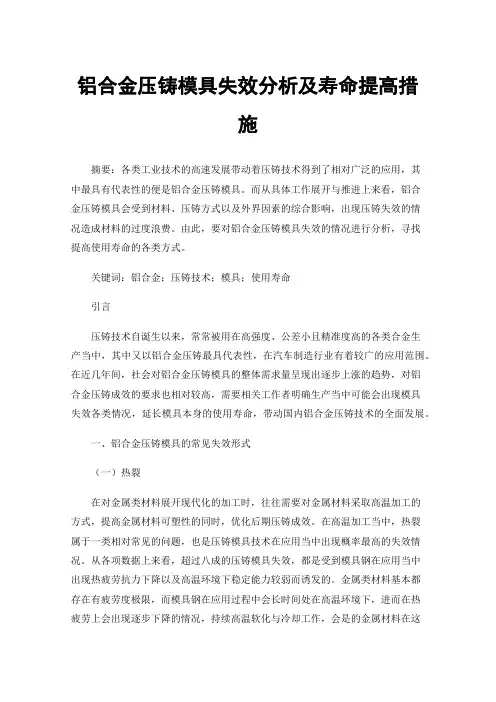

铝合金压铸模具失效分析及寿命提高措施摘要：各类工业技术的高速发展带动着压铸技术得到了相对广泛的应用，其中最具有代表性的便是铝合金压铸模具。
而从具体工作展开与推进上来看，铝合金压铸模具会受到材料、压铸方式以及外界因素的综合影响，出现压铸失效的情况造成材料的过度浪费。
由此，要对铝合金压铸模具失效的情况进行分析，寻找提高使用寿命的各类方式。
关键词：铝合金；压铸技术；模具；使用寿命引言压铸技术自诞生以来，常常被用在高强度、公差小且精准度高的各类合金生产当中，其中又以铝合金压铸最具代表性，在汽车制造行业有着较广的应用范围。
在近几年间，社会对铝合金压铸模具的整体需求量呈现出逐步上涨的趋势，对铝合金压铸成效的要求也相对较高，需要相关工作者明确生产当中可能会出现模具失效各类情况，延长模具本身的使用寿命，带动国内铝合金压铸技术的全面发展。
一、铝合金压铸模具的常见失效形式（一）热裂在对金属类材料展开现代化的加工时，往往需要对金属材料采取高温加工的方式，提高金属材料可塑性的同时，优化后期压铸成效。
在高温加工当中，热裂属于一类相对常见的问题，也是压铸模具技术在应用当中出现概率最高的失效情况。
从各项数据上来看，超过八成的压铸模具失效，都是受到模具钢在应用当中出现热疲劳抗力下降以及高温环境下稳定能力较弱而诱发的。
金属类材料基本都存在有疲劳度极限，而模具钢在应用过程中会长时间处在高温环境下，进而在热疲劳上会出现逐步下降的情况，持续高温软化与冷却工作，会是的金属材料在这一过程中慢慢丧失优质的变形抗力，此时金属材料的应变力会持续上升到金属疲劳度的峰值。
铝合金压铸模具在生产当中所受到的热应力会呈现出周期性的变化，而材料表面此时也会因外力作用而出现塑性压应变以及弹性拉应变，随着变形次数的增加，材料表面的氧化膜会出现破损问题，以此来释放剩余的应力。
如果所释放的剩余应力已经超过材料本身的承受能力，则会在模具材料上出现热裂问题。
需要注意的是，热裂纹在形成方面，往往会集中在模具的型腔位置以及热应力相对集中的位置，在出现热裂现象后，模具所受到的应力会表现出二次分布的情况，使得热裂范围逐步增加。
压铸模具失效形式以及如何提高寿命
压铸铝合金零件失效分析摘要：本文结合工厂地压铸模具地实际失效情况，总结分析了压铸模地主要失效形式，系统地提出了分析压铸模具失效地方法和手段.从工程实用地角度提出了避免早期失效、提高模具寿命地方法.压铸是一种节能、低价、高效地金属成形方式.压铸件具有尺寸精度高,表面光洁，强度和硬度高地特点，一般不需要机械加工或稍经加工便可使用，适合批量生产.但是在使用过程中，由于各种原因压铸模容易失效.关键字：压铸模具失效提高寿命1 压铸模具常见失效形式下面结合工厂实际情况分析了压铸模具地失效形式和失效机理.1.1 热裂热裂是模具最常见地失效形式，如图1所示.热裂纹通常形成于模具型腔表面或内部热应力集中处，当裂纹形成后，应力重新分布，裂纹发展到一定长度时，由于塑性应变而产生应力松弛使裂纹停止扩展.随着循环次数地增加，裂纹尖端附近出现一些小孔洞并逐渐形成微裂纹,与开始形成地主裂纹合并，裂纹继续扩展，最后裂纹间相互连接而导致模具失效.b5E2RGbCAP1.2整体脆断整体脆断是由于偶然地机械过载或热过载导致模具灾难性断裂.材料地塑韧性是与此现象相对应地最重要地力学性能.材料中有严重缺陷或操作不当，会引起整体脆断，如图2所示.P^anqFDPw1.3侵蚀或冲刷这是由于机械和化学腐蚀综合作用地结果，熔融铝合金高速射入型腔,造成型腔表面地机械磨蚀.同时,金属铝与模具材料生成脆性地铁铝化合物，成为热裂纹新地萌生源.此外,铝充填到裂纹之中与裂纹壁产生机械作用，并与热应力叠加，加剧裂纹尖端地拉应力，从而加快了裂纹地扩展.提高材料地高温强度和化学稳定性有利于增强材料地抗腐蚀能力.DXDiTa9E3d2压铸模具常见失效分析方法为了延长模具地使用寿命，节约成本,提高生产效率，就必须研究模具地失效形式和导致模具失效地原因以及模具失效地内部机理.由于压铸模具失效地原因比较复杂，要从模具地设计、材料选择、工作状态等很多方面来进行分析.图3为压铸模具常见失效分析图.RTCrpUDGiT图3压铸模具常见失效分析方法2.1裂纹地表面形状及裂纹扩展形貌分析失效模具型腔表面主要是冲蚀坑，大小比较均匀，冒口所对部位有明显地冲蚀坑外，表面明显具有一定方向地划痕，划痕上分布有大小不等地铝合金块状物.由于正对浇口部位直接受金属液地冲刷，该部位具有明显地冲刷犁沟，同时可观察到划痕间有裂纹.裂纹从裂纹源出发,并向西周扩展.裂纹内有大量地夹杂物，裂纹边缘有二次裂纹由于模具使用时间短，一般部位表面主要是冲蚀坑和焊合，而浇口所对部位主要为液态金属冲刷形成地犁沟和热疲劳裂纹.5PCzVD7HxA 由于高温液态金属地冲刷，模具型腔表面首先冲击坑及犁沟，模具地表面变得凸凹不平，造成局部应力远远大于名义应力，产生应力集中地现象，这些部位是裂纹产生地危险部位•另外,分布在模具型腔表面地夹杂物，如氧化物、硫化物等，在热循环过程中与基体脱离，直接成为热疲劳裂纹• 一方面夹杂物同集体地弹性模量不同，当热应力及机械力作用时，在其周围形成应力集中。
如何提高压铸模的使用寿命
在加工过程中， 较厚的模板不能用叠加的方法 模具在试 模后 ， 无论试模合格与否 ， 均应在曲变形量减少 倍 ８％，叠层只能起叠加作用。厚度与单板相同的 ２ ５ 块板弯曲变形量是单板的 ４ 另外在加工冷却水 倍。 道时 ， 两面加工中应特别注意保证同心度。如果头 部拐角 ， 又不相互同心 ， 那么在使用过程中， 连接的 拐角处就会开裂。冷却系统的表面应 当 光滑 ， 最好
不留机加工痕迹。
具使用 ５００ ００ 模次后，可每２ｏ０ ｏｏ ５ｏ ｏ０ 模次进
电火花加工在模具型腔加工中应用越来越广 行—次保养。采用 匕 述方法， 可明显减缓由于热应 泛， 但加工后的型腔表面留有淬硬层。这是由于加 力导致龟裂的 产生速度和时间。 工中， 模具表面 自 行渗碳淬火造成的。淬硬层厚度 在冲蚀和龟裂较严重的情况下 ， 可对模具表面 由加工时电流强度和频率决定， 粗加工时较深 ， 精 进行渗氮处理 ，以提高模具表面的硬度和耐磨性。 加工时较浅。 无论深浅， 模具表面均有极大应力。 若 但渗氮基体的硬度应在 ３－ ３ Ｒ ，低于 ３ Ｈ Ｃ ５４Ｈ Ｃ ５ Ｒ 不清除淬硬层或消除应力 ， 在使用过程 中， 模具表 时氮化层不能牢 固与基体结合。 使用—段时间后会 面就会产生龟裂、 点蚀和开裂。消除淬硬层或去应 大片脱落 ： ４ Ｈ Ｃ则易引起型腔表面凸起部 高于 ３ Ｒ ． 力可用 ： ①用油石或研磨去除淬硬层； ②在不降低 位的断裂。渗氮时， 渗氮层厚度不应超过 ０５ ｍ ．ｍ 。 １ 硬度的情况下 ， 低于回火温度下去应力 ， 这样可大 幅度降低模腔表面应力。 ３热 处理 模具在使用过程中 应严格控制铸造工艺流程。 在工艺许可范围内，尽量降低铝液的浇铸温度， 压 射速度 ， 提高模具预热温度。铝压铸模的预热温度 由 １０１Ｏ ０－３℃提高至 １０２０ ，模具寿命可大幅 ８ ０￣ － Ｃ 度提高。 焊接修复是摸具修复中一种常用手段。 在焊接 前， 应先掌握所焊模具钢型号 ， 用机械加工或磨削 消除表面缺陷，焊接表面必须是干净和经烘干的。 所用焊条应同模具钢成分一致 ， 也必须是干净和经 烘干的。模具与焊条一起预热 １ 为 ４ ００ 待表 ３ ５ｚ ， 面与心部温度一致后 ， 在保护气下焊接修复。在焊 接过程中， 当温度低于 ２ Ｏ ６℃时， 要重新加热 。焊接 后 ，当模具冷却至手可触摸 ， 再加热至 ４ ５ 按 ７ ℃， ２ ｎｎ 保温 。 ５ｕ ／ ｈ 最后于静止的空气中完全冷却 ， 再进 行型腔的修整和精加工。模具焊后进行加热 回 ， 火 是焊接修复中重要 的一环 ， 即消除焊接应力以及对
压铸模具的失效形式及提高其使用寿命的途径
压铸模具的失效形式及提高其使用寿命的途径近年来压铸生产的迅速发展，为汽车、摩托车的大量零部件提供了一种经济、高效的生产方式。
如何提高压铸模的使用寿命，历来是人们所关心的问题。
压铸模寿命短不但增加产品的成本，而且严重影响生产，成为生产上急待解决的关键问题。
2 压铸压铸模的失效形式2.1 热疲劳裂纹热疲劳裂纹是压铸压铸模最常见的失效形式，占压铸模失效的60％~70％。
由于压铸过程中压铸模反复经受急冷、急热所造成的热应力，导致在压铸模型腔表面或内部热应力集中处逐渐产生微裂纹，其形貌多数呈现网状，又称龟裂，也有呈放射状。
这些在压铸模表面浅层中的微裂纹，一般可以修复掉，如果热疲劳裂纹深入基体内部，修模会导致压铸模尺寸超差，或者由于压铸过程中循环次数的增加，热应力使热疲劳裂纹继续扩展成宏观裂纹，从而导致压铸模的失效。
热疲劳裂纹是热循环应力、拉伸应力和塑性应变共同作用而产生的。
塑性应变促进裂纹的形成，拉伸应力促进裂纹的扩展与延伸。
因此降低温度循环幅、增加压铸模材料强韧性、形成表面压应力，均可推迟或延缓热疲劳裂纹的形成及扩展，从微观分析，热疲劳裂纹往往在晶界碳化物、夹杂物集中区萌生，因此钢质洁净、显微组织均匀的优质热作模具钢有较高的热疲劳抗力。
2.2 整体脆性开裂整体脆性开裂是由于偶然的机械过载或热过载而导致压铸模灾难性断裂。
材料断裂时所达到的应力值一般都远低于材料的理论强度，由于微裂纹的存在，受力后将引起应力集中，使裂纹尖端处的应力比平均应力高得多。
压铸模脆性开裂引起的原因很多，诸如压铸操作失常引起的机械过载、热冲击，压铸模设计不合理产生应力集中等等。
材料的塑韧性是与此现象相对应的最重要的力学性能。
模具钢中夹杂物的减少，韧性将明显提高。
在实际生产中，整体脆断的情况较少发生。
2.3 溶蚀或冲蚀熔融的金属液以高压、高速进入型腔，对压铸模成形零件的表面产生激烈的冲击和冲刷，造成型腔表面的机械冲蚀，高温使压铸模硬度下降，导致型腔软化，产生塑性变形和早期磨损。
提高压铸模具寿命—细节决定成败
提高压铸模具寿命—细节决定成败一胜百模具技术（宁波）有限公司薛慧庆提高压铸模具的寿命，是压铸行业一直的追求。
产品生产者通常要求模具生产者提供寿命保证。
模具生产商通常把模具寿命保证的希望寄托在模具材料上，希望优质的模具材料能解决一切问题！优质的模具材料能解决一切问题吗？答案显然不那么肯定！只有系统地考虑模具设计、制造、服役、维护等各个方面的问题，遵循科学规律，才能真正在保障压铸产品质量的前提下，尽可能地提高压铸模具的寿命。
模具设计通常在模具设计阶段，建议注意以下几点：1：选择合适的R角。
R角开裂在压铸模具早期失效中经常发生，实验证明R角小于1mm时，材料的抗开裂的能力下降（图1），通常在压铸模具中有机械应力和热应力存在，热应力和温度变化和模具使用温度相关。
因此，参考各类模具的使用温度，一般建议锌压铸R角>0.5mm，铝压铸R角>1.0mm，铜压铸R角>1.5mm。
图1 冲击韧性和R角的关系（H13材料，硬度46-47HRC）2：要绝对保证模具的强度和刚度，防止模具使用过程中变形，降低模具寿命，因此，模壁要留有足够的厚度，通常建议：型腔到外表面的距离>50mm；型腔深度与模具厚度的比<1:3；浇口与型腔壁距离>50。
另外，优化模架结构，也非常重要。
在各个设计规范中对模架的设计都有表述，需要提到一点，对于长寿命模具，使用预硬钢(如ASTM 4140、4340(对应GB 42CrMo、40CrNiMoA)，ASSAB 718 )能有效提高模架的抗压塌性能。
3：采用镶件，对于易损坏或强度较少的部分分开成为下镶块，并且对于长寿模具建议推杆孔采用镶套。
4：浇口要远离型腔壁，型芯，镶块。
5：要在型腔面和冷却水道之间留有足够的距离，较短的距离会加大由于温度剧烈变化导致的热应力，过大的距离则没有冷却效果(参见图二)。
水孔壁离型腔一般建议为25mm，浇口处为28mm；角部型腔面距冷却水道的距离>50mm。
提高铝合金压铸模具寿命的措施
提高铝合金压铸模具寿命的措施李超【期刊名称】《金属加工：冷加工》【年(卷),期】2010(000)004【总页数】2页(P56-57)【作者】李超【作者单位】无锡技师学院,江苏214026【正文语种】中文随着汽车工业和通讯业的飞速发展，铝合金铸件的应用也越来越广，毫无疑问压铸模具在其中担任重要的角色。
目前我国的铝合金压铸模具寿命与国外相比相差较大，延长模具寿命对于铝合金压铸行业的发展具有重要的意义，也是压铸同仁们梦寐以求之事。
铝合金压铸模具使用状态是冷热交替进行，即热的液态铝合金铸入模具型腔，凝固冷却、出模，喷涂室温下脱模剂溶液于型腔表面。
模具承受巨大的应力作用，模具镶嵌件极易产生失效破坏，如裂开、表面龟裂、冲蚀等。
下面就从三个方面浅谈如何提高铝合金压铸模具的寿命。
1.合理的模具设计压铸件产品已知，合理的模具设计是延长模具寿命重要前提，在模具设计时要考虑以下几点：（1）模具壁厚要合理合理的壁厚，保证模具镶嵌件和套板有足够的强度和热平衡性。
（2）内浇口位置尽可能避开产品的公差小的尺寸部位热量易集中在内浇口处，且压铸过程液态铝合金充型速度较高，一般为30～100m/s，镶件在内浇口处易开裂、变形和冲蚀。
（3）冷却水道与镶件型腔有足够的距离目前大多数模具采用水冷却，目的是保持模具有良好的热平衡性，避免局部受热不均。
2.模具材料与模具制造模具材料与模具制造是保证模具有较长的寿命关键之一。
模具型腔承受巨大的交变应力作用，要求镶件材料在高温下有好的热韧性，才能经受得冷热交替作用。
（1）模具材料模具套板多采用45钢且调质处理。
镶件的材料要求较高，产品产量小于3万套，镶件可选用一般国产H13或是3Cr2W8V即可，比较经济；产量在3万～7万套，可选用日本牌号SKD61、DH31-S，价格中等；对于产量高于7万套，最好选用品质较高的热模钢，如瑞典一胜百8407、DIEVAR和德国葛利兹2344 supper等。
当然上面谈到压铸模数也不是绝对的，在同等的模具和压铸工艺条件下，如大型、结构复杂的模具寿命自然会低很多，小型结构简单的模具寿命自然会高很多。
探讨提高压铸模具寿命的具体措施
探讨提高压铸模具寿命的具体措施探讨提高压铸模具寿命的具体措施（一）在这里谈谈压铸模失效的形式和原因，从模具材料、热处理、设计、制造加工，从压铸工艺、生产操作、模具使用维护等多方面，探讨影响模具寿命的因素和具体的对策措施。
致使压铸模失效的主要形式是：①热胀冷缩的交变应力，长期频繁的反复循环，在模具表面出现热疲劳龟裂裂纹；②由于热应力及机械应力引起的模具整体开裂、破损；③在压射力和热应力的作用下，模具会在强度最薄弱处萌生裂纹，使型腔碎裂；④化学腐蚀、机械磨损、冲刷侵蚀、熔损侵蚀造成的模具侵蚀；⑤受到锁模、插芯压力和充填压力作用使模具产生的塑性变形。
这些模具失效缺陷出现的原因是复杂多样的，下边从实际应用方面探讨一些提高压铸模具寿命的具体措施。
探讨提高压铸模具寿命的具体措施（二）1. 选用压铸模具材料应注意的事项模具材料要具有良好的切削加工性，易于精加工；有高的热处理淬透性，使淬火后内部和表面的组织和性能均匀，且尺寸变形小；持久的耐高温塑性和耐热疲劳强度，使模具不会过早的出现龟裂；高的高温强度、硬度和高温耐磨损性能，热膨胀系数小，保证模具使用过程中尺寸的稳定性；高的抗液态压铸合金化学侵蚀和机械冲蚀的能力，防止模具粘模和熔损缺肉；具有高的高温耐氧化性，常温耐腐蚀性，不容易发生锈蚀的现象。
为提高冲击韧度，目前常用的H13钢的化学成分纯净度要求：优级钢含硫量要小于0.005%；超级H13钢要求含硫小于0.003%，和含磷小于0.015%。
钢的晶界无共晶碳化物夹杂，大块状的共晶碳化物和杂质强度极小，不能抵抗热疲劳，降低了钢材的延展性，是龟裂发生的起源点。
要使用电渣重熔炉的精炼钢,它不仅纯净度高，还具有组织致密，优良的热疲劳抗力，抗热裂性好,优良的韧性及延展性,优良的抛光性,较好的异向等同性能。
钢材的均一性要求材料的组织要均匀,钢胚具备任意方向机械性能同性,不要有纵、横、深方向的性能差异。
正确选用模具材料，采用高强度合金材料可以提高模具使用寿命。
提高小家电压铸模具使用寿命的措施
提高小家电压铸模具使用寿命的措施摘要：热疲劳失效为小家电压铸模具主要失效模式。
针对失效机理，从模具选材、毛坯锻造和热处理规范等方面采取常规改进措施，同时选用离子渗氮等表面强化工艺，并建立了合理的模具使用维护规范。
综合运用上述措施，明显地提高了压铸模具的使用寿命，取得了良好的效果。
关键词：小家电；压铸模具；失效机理；热处理；表面处理小家电产量大，零配件的种类和数量较多，压铸生产以其较高的生产效率和成型质量成为小家电产业配件的首选生产工艺。
但与国际先进的压铸生产相比，压铸模具的寿命偏低使得生产成本较高【1】。
因此，为提高企业效益，就要寻求提高压铸模具使用寿命的措施。
应用于小家电的压铸模的失效形式，根据生产统计的结果，其失效形式主要是热疲劳（龟裂）。
虽然有时也发生开裂失效，但主要出现在部分大型压铸模具上，所占比例很低【2】。
压铸模具材料质量的提高与改进对其热疲劳寿命的提高影响极大。
铝合金压铸模用的材料，要求具有高的高温强度、回火抗力和热疲劳抗力。
实践证明，采用含铬5%的铬系钢比含钨9%的钨系钢有更好的应用效果，其代表性钢种为4Cr5MoSiV1，即常用的H13。
研究者优先选用瑞典8407，可提高模具的热疲劳性能，使模具寿命从大约6万模次上升到7万模次左右。
采用先进的毛坯锻造工艺有两个目的，一是使碳化物分布均匀，二是形成合理的流线分布，以提高钢材的耐磨性和各向同性以及抗咬合能力。
笔者研究所采用的H13钢热处理包括预处理、淬火和两次回火的工艺，该热处理工艺比较适合公司产品的压铸模具，能够满足H13钢在高温下的机械性能要求，能明显改善材料的综合机械性能。
采用表面强化工艺提高模具表层的强度、耐磨性及耐蚀性，由此提高模具的使用寿命。
离子渗氮法是在模具上应用较多和使用效果较好的一种表面强化方法。
渗氮层可有效提高模具的耐磨性和疲劳强度，并改善零件的耐介质腐蚀能力。
笔者采用了二次渗氮工艺。
这种工艺可以分解容易在服役过程中产生微裂纹的氮化物白亮层，同时使模具表面存在很厚的残余压应力层，确定了渗氮层的较佳厚度为0.2mm左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压铸模具失效形式和提高寿命的方法
压铸是一种节能、低价、高效的金属成形方式。
压铸件具有尺寸精度高，表面光洁，强度和硬度高的特点，一般不需要机械加工或稍经加工便可使用，适合批量生产。
但是在使用过程中，由于各种原因压铸模容易失效。
1 压铸模具常见失效形式
下面结合工厂实际情况分析了压铸模具的失效形式和失效机理。
1.1热裂
热裂是模具最常见的失效形式，如图1所示。
热裂纹通常形成于模具型腔表面或内部热应力集中处，当裂纹形成后，应力重新分布，裂纹发展到一定长度时，由于塑性应变而产生应力松弛使裂纹停止扩展。
随着循环次数的增加，裂纹尖端附近出现一些小孔洞并逐渐形成微裂纹，与开始形成的主裂纹合并，裂纹继续扩展，最后裂纹间相互连接而导致模具失效。
1.2整体脆断
整体脆断是由于偶然的机械过载或热过载导致模具灾难性断裂。
材料的塑韧性是与此现象相对应的最重要的力学性能。
材料中有严重缺陷或操作不当,会引起整体脆断，如图2所示。
1.3侵蚀或冲刷
这是由于机械和化学腐蚀综合作用的结果,熔融铝合金高速射入型腔,造成型腔表面的机械磨蚀。
同时,金属铝与模具材料生成脆性的铁铝化合物,成为热裂纹新的萌生源。
此外,铝充填到裂纹之中与裂纹壁产生机械作用,并与热应力叠加,加剧裂纹尖端的拉应力,从而加快了裂纹的扩展。
提高材料的高温强度和化学稳定性有利于增强材料的抗腐蚀能力。
2 压铸模具常见失效分析方法
为了延长模具的使用寿命,节约成本,提高生产效率,就必须研究模具的失效形式和导致模具失效的原因以及模具失效的内部机理。
由于压铸模具失效的原因比较复杂,要从模具的设计、材料选择、工作状态等很多方面来进行分析。
图3为压铸模具常见失效分析图。
图3 压铸模具常见失效分析方法
2.1裂纹的表面形状及裂纹扩展形貌分析
失效模具型腔表面主要是冲蚀坑，大小比较均匀，冒口所对部位有明显的冲蚀坑外，表面明显具有一定方向的划痕，划痕上分布有大小不等的铝合金块状物。
由于正对浇口部位直接受金属液的冲刷，该部位具有明显的冲刷犁沟，同时可观察到划痕间有裂纹。
裂纹从裂纹源出发，并向西周扩展。
裂纹内有大量的夹杂物，裂纹边缘有二次裂纹。
由于模具使用时间短，一般部位表面主要是冲蚀坑和焊合，而浇口所对部位主要为液态金属冲刷形成的犁沟和热疲劳裂纹。
由于高温液态金属的冲刷，模具型腔表面首先冲击坑及犁沟，模具的表面变得凸凹不平，造成局部应力远远大于名义应力，产生应力集中的现象，这些部位是裂纹产生的危险部位。
另外，分布在模具型腔表面的夹杂物，如氧化物、硫化物等，在热循环过程中与基体脱离，直接成为热疲劳裂纹。
一方面夹杂物同集体的弹性模量不同，当热应力及机械力作用时，在其周围形成应力集中;另一方面在冷却时夹杂物与基体有不同的热收缩，造成镶嵌应力，两者叠加的结果，在夹杂物周围产生很大的应力场。
应力集中的结果使冲击坑、犁沟及夹杂物成为疲劳裂纹的诱发核心和扩展优取向。
2.2残余应力分析
压铸模具的残余应力较为复杂,主要是在机械加工、电火花加工、热处理及生产过程中热冲击产生的热应力等原因产生。
模具使用一定时间后,模具的表面的残余应力为压应力,裂纹前端无论是平行于裂纹扩展方向还是垂直于裂纹的扩展方向,都受压应力。
型腔表面裂纹前端的残余应力大于裂纹沿深度方向裂纹前端的残余应力,模具的型腔表面温度变化大,产生的热应力的残余应力要大,而且模具投入使用之前的机械加工和热处理过程中模具表面产生的残余应力要大于模具内部。
由于液态金属的冲刷,浇口所对部位的温度要高于一般部位,加上冲击力的作用,浇口所对部位的残余应力大于一般部位.残余应力范围90MPa-420MPa。
模具型腔表面残余应力的存在对裂纹的扩展有一定的影响,残余应力场中的裂纹扩展研究表明,残余应力可以增加裂纹的闭合程度,减缓裂纹的扩展速率.模具型腔表面形成的残余应力的大小及压应力存在的深度对减弱模具热疲劳裂纹的萌生和扩展有一定益处。
模具经过一定时间使用后,模具表面的残余应力为压应力,裂纹前端无论是平行于裂纹扩展方向还是垂直与裂纹扩展方向都受压应力。
所以在模具的使用过程中隔一段时间要进行清洗和维修。
3 提高模具寿命的方法
对压铸模具失效及提高压铸模寿命的研究，无论是从实验方法还是对模具寿命的估算，都没有一个统一的标准，使压铸模具的使用寿命遇到了一个瓶颈，因此提高模具寿命是工程界一个十分艰巨的任务。
3.1精心设计压铸件和压铸模具
模具的局部开裂、型腔表面磨损以及型壁面交界处的裂纹等失效，往往是由于压铸件的工艺设计不合理所造成的。
因此，设计压铸件必须注意以下几点：
(1)在满足压铸件结构强度的条件下，宜采用薄壁结构，这不仅减轻了压铸件的质量，而且也减少了模具的热载荷。
(2)压铸件壁厚应均匀，避免热节，以减少局部热量集中引起模具过早的热疲劳失效。
(3)压铸件所有转角处，应有适当的铸造圆角，以避免在模具相应部位形成棱角，产生裂纹和塌陷。
(4)压铸件上应尽量避免深而窄的凹穴，以避免模具相应部位出现尖劈，使散热条件恶化而产生断裂。
(5)压铸件应该有合理的脱模斜度，以避免开模抽芯取件时擦伤模具型壁。
3.2保证模具的加工质量
模具的加工制造、安装、装配的实际精度对模具的寿命有影响，需要引起重视，其中的磨削加工对模具寿命的影响很大，至少会从三个方面对损坏模具寿命：
(1)砂轮不锋利引起的摩擦使模具表面出现磨销裂纹。
(2)摩擦热使模具表面软化，降低了模具抗热疲劳能力和内腐蚀能力。
(3)表面存在磨销应力，降低了模具的抗热疲劳能力和机械疲劳能力。
3.3选用优质钢材
压铸模具材料质量的提高于改进对其热疲劳寿命的提高影响极大。
其中，气体中杂质的含量高、成分偏析及碳化物的不均匀程度严重，都会降低模具的热疲劳寿命。
钢中的夹杂物往往是萌生裂纹的核心，夹杂物的尺寸大于某一临界尺寸后，疲劳强度随夹杂物颗粒尺寸的加大而下降。
疲劳强度的下降与颗粒尺寸的立方成正比[1][2] 。
(1)采用先进的毛坯锻造工艺
采用先进的毛坯锻造工艺有两个目的，一是使碳化物分布均匀，二是形成合理的流线分布，以提高钢材的耐磨性和各项同性以及抗咬合能力[1] 。
(2)采用合理的热处理规范
作为压铸模具材料必须具有较高的热强度和回火稳定性，这样才有可能获得高的热疲劳抗力和耐磨性。
从压铸工作条件和提高抗热疲劳性能出发，回火温度应尽量提高一些，但必须低于二次硬化温度。
此外，为了使一次回火生成的马氏体充分回火，以及使残余奥氏体马氏体化，还应采取二次回火。
(3)采用表面强化处理
采用表面强化工艺提高模具表面的强度、耐磨性及耐蚀性，可以延长热裂纹萌生的孕育期，防止热裂纹的扩展，由此提高模具的使用寿命。
常见的表面强化处理有：喷丸强化法、压应力冷作撞击法、蒸汽处理法、电火花放电强化法、高频淬火、软氮化、钨镍合金沉积法等[1][2][3] 。
(4)采用良好的操作规程
在操作前预热模具是十分重要的。
不仅可以提高钢的韧性。
同时也可以减少模具断面的温度梯度，以降低模具的热应力。
但预热模具温度不能太高，过高的预热温度则会降低表层的屈服强度，反而会降低模具的使用寿命。
合金的冶炼和保温也都应该严格按操作规范执行，特别是重视精练排气，减少材料内部的裂纹源[3] 。
要进一步提高模具的使用寿命，最重要的就是开发新的钢种并运用;建立全面的质量管理制度，提高职工的综合素质。
4小结
压铸过程中模具的多种失效方式是影响压铸模具使用寿命的因素,本文结合工厂实际情况，通过对压铸模具失效及原因分析,系统地提出了若干改进方法,进而提高模具使用寿命。
本文研究的内容对提高压铸模具的寿命有一定指导作用。
