QWF气流涡旋微粉机
QYF气流粉碎机介绍
二、QYF气流粉碎机构成
QYF气流粉碎机构成
空压系 统
粉碎 主机
旋风 分离
器
除尘仓
喂料装 置
引风 机
空压系统
三、QYF气流粉碎机常见故障
三、QYF气流粉碎机常见故障
空压系统常见故障对产品的影响
1、提供压缩空气压力不足 空气压力不足，致使粉碎气源压力不足，粉碎物料提供的能量不足，物料碰撞不充分。
QYF型气流粉碎机介绍
一、气流粉碎机原理
什么是气流粉碎机? 气流粉碎机又称高压气流磨或流能磨，是利用高速气流（300～500m/s）或过热蒸汽 （300～400℃）的能量使颗粒产生相互冲击、碰撞、摩擦剪切而实现超细粉碎的设备，广 泛应用于化工、非金属矿物的超细粉碎。
气流粉碎机的特点？ 1、粉碎仅依赖于气流高，粒度分布较窄，分散性好 3、粉碎过程温度变化不大，适合热敏性的物料。 4、生产过程连续，生产能力大，自动化程度高
引风机
引风机频率对物料影响 引风频率过大： 可造成进料速度过快，粉碎程度不足粒度偏大 可将粉碎仓内未充分粉碎的物料提前分级，粒度偏大 可使除尘仓内物料进入过多，造成除尘仓内堵塞 引风频率过小： 喂料口失去负压状态，物料外喷 使用过的气体不能及时分离，仓内压力升高，粉碎气流不能顺利进
入
故障排查： 空压机本身设计能力不足 空压系统管路有泄露，致使气流外泄 空压系统管路或滤芯堵塞，包括空压机进气口、出气口、除油除水滤芯等等 AB塔堵塞或泄露 冻干机故障，致使气流通过不畅
粉碎主机
粉碎主机常见故障对产品的影响
1、气流喷嘴堵塞 提供用于粉碎的气量不足，致使物料粉碎不彻底，最终粒度偏大 2、分级轮故障或堵塞 分级轮不工作或堵塞，致使粉碎过物料无法顺利转移，造成粉碎腔内的物料增多，碰撞减
气流涡旋微粉机原理
气流涡旋微粉机原理哎，你说这气流涡旋微粉机啊，可真是个好东西，我这人就爱琢磨这些个机械原理，今天咱就来聊聊它。
你瞧这气流涡旋微粉机，长得那叫一个结实，机体、机架、喂料装置、粉碎装置、出料管、传动装置和电动机，一样不少，跟个整装待发的战士似的。
它可不是一般的粉碎机，而是集粉碎与气流分级双重功能于一体的家伙，厉害着呢。
要说这原理啊，还挺有意思。
你得先给它供上气，那供气系统跟个小马达似的，呼呼地往外冒气，这气可不是白冒的，它得跟物料在粉碎室里混一块儿，然后来个亲密接触，那冲击力，啧啧，跟个小炸弹炸了似的，物料就这么被击成了细粉。
但这还没完呢，粉碎后的物料还得经过分级室。
分级室里有个分级叶轮，跟个筛子似的，能把细粉分成粒度合格的细粉和不合格的粗粉。
合格的细粉，那就像经过精心挑选的珍珠，被吸出机外，存到料斗里。
不合格的粗粉呢，嘿嘿，那就得回到粉碎室，继续它们的粉身碎骨之旅，直到达到合格粒度为止。
这机器啊，还特别人性化，那分级叶轮的转速是可以调的，你想让它出啥粒度的粉，它就出啥粒度的粉，跟个听话的孩子似的。
还有那喂料螺旋装置，也是可调的，你想让它喂多少料，它就喂多少料，绝不偷懒。
而且啊，这气流涡旋微粉机适用范围还特别广，啥物料都能粉，热的、冷的、硬的、软的，都不在话下。
化工、医药、染料、涂料、农药、冶金、食品、烟草，这些行业的物料，它都能给你粉得细细的，均匀的，跟个专业的厨师似的。
我就亲眼见过一次，那师傅在操作这机器，物料进去，一会儿功夫，出来就是一堆细粉，跟变魔术似的。
我那时候就想啊，这机器要是早点发明出来，我那会儿磨豆腐的时候，用得着那么费劲吗？总的来说啊，这气流涡旋微粉机，真是个好东西，效率高，操作简单，自动化程度高，还能连续化生产，真是让人爱不释手啊。
要是哪天我也能搞出这么个玩意儿来，那我可就得好好得意一番了。
气流微粉机工作原理
气流微粉机工作原理说起来这气流微粉机啊，还真是有点意思，咱得好好聊聊它的工作原理。
你要问我它长啥样？嘿，这家伙可不算小，但设计得挺精巧，一眼望去，错落有致的部件让人不禁感叹机械之美。
那天，我走进车间，一眼就瞅见了那台正在工作的气流微粉机。
它就像个庞然大物，但运作起来却十分灵活。
我走近一看，那物料正通过星形阀给入料仓，螺杆加料器就像是个不知疲倦的工人，一下下地把物料送入粉碎室。
我琢磨着，这机器还真是够智能的，连加料都能自动控制。
要说这气流微粉机的工作原理，简单说就是通过高速气流对物料进行冲击和磨蚀。
供气系统就像个大力士，提供着源源不断的动力。
喷嘴就像是个加速器，把气流加速到音速以上，形成高速射流。
当这高速射流冲击到物料上时，那场面，真是惊心动魄！物料就像是被狂风卷起的树叶，被撕扯、被撞击，最后变成了微小的颗粒。
我仔细观察着，只见被加速的物料在多喷嘴的交汇点汇合，产生剧烈的冲击、碰撞、摩擦，仿佛是在进行一场无声的战争。
而粉碎室，就像是这场战争的战场，见证着物料的蜕变。
经过这一番“洗礼”，物料终于变成了我们想要的细粉。
但这还没完呢，粉碎后的物料还得经过分级系统的筛选。
分级系统就像是个挑剔的检验员，把不符合要求的粗颗粒筛出来，让它们重回粉碎室继续“深造”。
而符合要求的微粉，则通过分级片流道，被送到旋风分离器作为产品收集。
看着那些微粉被整齐地收集起来，我不禁感叹这机器的精准和高效。
在操作过程中，我还发现了一些有趣的细节。
比如，连接管可以使料仓与粉碎室的压力保持一致，确保机器的稳定运行。
还有，料仓上、下料位由精密料位传感器自动控制星形阀给料，粉碎室料位则由分级机上动态电流变送器自动控制螺杆加料器进料速度。
这一系列的自动化控制，真是让人叹为观止。
在操作这台机器的过程中，我还和我的同事老赵聊了起来。
老赵是这方面的专家，他对我说：“这气流微粉机啊，不仅效率高，而且粒度可控，操作也方便。
你看这机器，虽然复杂，但运行起来却有条不紊，真是让人佩服。
气流粉碎说明书(安国一方)
根据所生产的产品粒度，粉碎压力可在 0.4MPa -0.8MPa 范围内 选择。 4.3 轴承防护气体工作压力
3.2 控制柜操作前重要注意事项： 3.2.1 控制柜操作有自动操作和手动操作两种操作方式。一般的，
自动操作为我公司强烈要求客户使用的操作方式。手动操作主要为熟 练操作人员进行调试、试机时用。 手动操作:按一下相应设备按钮，相应的设备就会启动，同时指示灯 亮。再按一次按钮，相应的设备会停止，同时指示灯灭。
4.参数设定与调整 4.1 分级机参数调整 4.1.1 分级机电流上限值
为提高粉碎效率，磨腔内必需保持一定数量的物料。在粉碎气体 流量不变的情况下，磨腔内物料多，分级机电流大；磨腔内物料少， 分级机电流小。加料速度不可过快，否则分级机会过载。加料速度一 定要保持均匀稳定，不能过快或过慢。 4.1.2 叶轮与反冲气套之间间隙调整
德国原装技术 中国精密制造 2）设备及电控柜是否可靠接地。 3）对引风机、分级机、粉碎机等主要设备进行检查，如有故障 及时排除。 4）开启电源开关，检查各仪表显示、各变频器显示是否正常。 5）检查各出料口、进风口（手动蝶阀处）是否处于关闭状态。 6）关闭引风机风门，以降低风机启动载荷。 7）检查原料是否符合要求，严禁原料中混有异物。 8）检查供气压力是否达到粉碎所需的压力 0.6-1.0MPa。
一般情况粉碎气体的温度可控制在 70℃以下，这样有利于产量 的提高，亦可不损害油水分离器的寿命。
气流涡旋微粉机

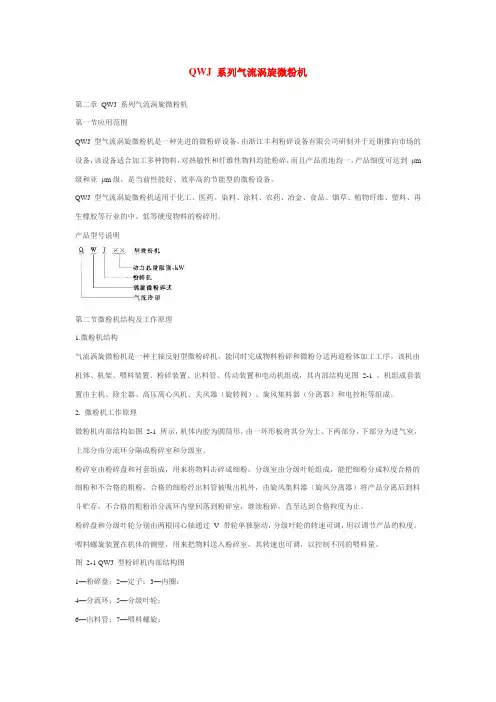

QWJ 系列气流涡旋微粉机第二章QWJ 系列气流涡旋微粉机第一节应用范围QWJ 型气流涡旋微粉机是一种先进的微粉碎设备，由浙江丰利粉碎设备有限公司研制并于近期推向市场的设备，该设备适合加工多种物料，对热敏性和纤维性物料均能粉碎，而且产品质地均一，产品细度可达到μm 级和亚μm级，是当前性能好、效率高的节能型的微粉设备。
