高压细水雾说明书2017.09.13(1)
细水雾系统设计说明书-原稿

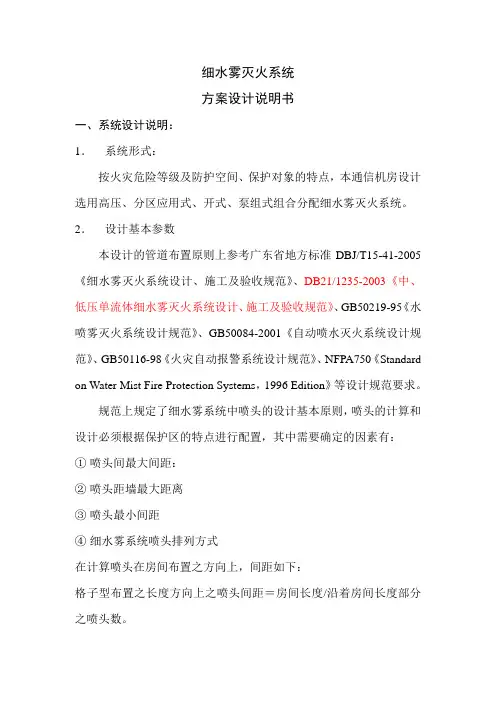

细水雾灭火系统方案设计说明书一、系统设计说明：1．系统形式：按火灾危险等级及防护空间、保护对象的特点，本通信机房设计选用高压、分区应用式、开式、泵组式组合分配细水雾灭火系统。
2．设计基本参数本设计的管道布置原则上参考广东省地方标准DBJ/T15-41-2005《细水雾灭火系统设计、施工及验收规范》、DB21/1235-2003《中、低压单流体细水雾灭火系统设计、施工及验收规范》、GB50219-95《水喷雾灭火系统设计规范》、GB50084-2001《自动喷水灭火系统设计规范》、GB50116-98《火灾自动报警系统设计规范》、NFPA750《Standard on Water Mist Fire Protection Systems，1996 Edition》等设计规范要求。
规范上规定了细水雾系统中喷头的设计基本原则，喷头的计算和设计必须根据保护区的特点进行配置，其中需要确定的因素有：①喷头间最大间距：②喷头距墙最大距离③喷头最小间距④细水雾系统喷头排列方式在计算喷头在房间布置之方向上，间距如下：格子型布置之长度方向上之喷头间距＝房间长度/沿着房间长度部分之喷头数。
喷头距长度方向上端墙距离：距离墙最近之喷头，距离不得大于格子型布置之长度方向上喷头间距的一半。
喷头距端墙距离≦格子型布置长度方向喷头间距/2规范上建议的喷头间距均不大于3.0m，并很少小于1.5m。
本设计中的喷头间距均采用2.5m*2.5m，呈正方形布置。
喷头距墙的距离采用安全系数比较高的系数，一般≦1.5m，喷头布置方式和各种间距详见“喷头平面布置图”。
5、6、7、8层管网布置完全相同。
3．灭火分区分区原则●根据设计规范规定，细水雾灭火系统的单个防护区面积不宜超过500m2，容积不宜超过2000m3；●为减少没发生火灾区域的不必要的水渍损失，各独立房间应尽量分区进行保护；●按上述分区原则，各灭火分区数量见下表。
4．细水雾灭火系统的主要设计指标5．火灾报警系统火灾报警系统按《火灾自动报警系统设计规范》进行设计。
高压细水雾灭火系统操作规程
高压细水雾灭火系统操作规程高压细水雾灭火系统是一种先进的灭火设备，其操作规程对于保障人员安全和灭火效果起到至关重要的作用。
本文将对高压细水雾灭火系统的操作规程进行详细介绍，以便于大家更好地了解和运用。
一、高压细水雾灭火系统的基本原理高压细水雾灭火系统是一种基于水雾灭火技术的设备，它通过高压泵将水经过增压、雾化等处理后喷出，形成一种类似于烟雾的细水雾，从而达到灭火的效果。
这种灭火方式具有响应速度快、灭火效果好、消耗水量低等优点，尤其适用于一些特殊场合，如机房、文物保护区等。
二、高压细水雾灭火系统的操作规程1、启动前的准备工作在启动高压细水雾灭火系统之前，必须做好以下准备工作：（1）检查系统的接线、电源、水源等设备是否正常，确保系统能够正常运行；（2）检查水泵、电机、电器、管路、喷嘴等设备是否完好，确保系统的安全性和可靠性；（3）清理喷头及管路，确保水雾喷射畅通无阻；（4）检查水源是否充足，确保系统能够持续供水；（5）确认灭火区域的安全状况，做好防护措施，确保人员安全。
2、启动系统启动高压细水雾灭火系统时，应按照以下步骤进行：（1）按下启动开关，启动高压泵；（2）打开系统的水源，供水正常后，将开关调至灭火状态，使高压水雾喷射到火源处；（3）按照预定的灭火方案和灭火区域的情况，调整喷头、喷雾角度、水雾密度等参数，确保灭火效果最佳。
3、停止系统在灭火任务完成后，应按照以下步骤停止系统：（1）将开关调至关闭状态，关闭高压泵；（2）关闭水源，停止供水；（3）清洗喷头和管路，保持设备的清洁卫生；（4）检查设备的状况，及时进行维护保养。
三、高压细水雾灭火系统的注意事项1、在使用高压细水雾灭火系统时，必须遵守系统的操作规程和安全操作标准，确保人员的安全。
2、在启动高压细水雾灭火系统之前，必须进行系统的检查和维护保养，确保设备的安全性和可靠性。
3、在调整喷头、喷雾角度、水雾密度等参数时，应根据实际情况进行调整，确保灭火效果最佳。
高压细水雾灭火系统操作手册和维护手册
Danfoss Semco Sem-Safe高压细水雾灭火系统操作和维护手册公司地址：上海市小木桥路680号9#楼2F电话：021-********传真：021-********前 言上海同泰火安科技有限公司认为在设备周围的工作人员的安全是最重要的。
在对设备进行任何操作和维护以前请阅读以下注意事项：1．请接受所有建议，并对所用设备建立相应的防范措施。
2．所有操作和维护须由专业人员进行操作。
3．在安装、使用前请认真阅读该手册并按该手册操作。
4．若有任何问题，请向相关技术人员咨询。
5．维护、检修前请联系上海同泰火安科技有限公司技术人员。
公司联系电话：021-********传真：021-********1、Sem-Safe高压细水雾系统简介1.1 概述高压细水雾灭火系统利用水作为灭火介质，采用特殊的喷头在特定的压力工作下（通常为10MPa）将水流分解成细小水滴进行灭火的一种固定式灭火系统，具有高效、经济、适用范围广等特点，已成为替代哈龙灭火系统的重要技术，具有广泛的应用前景。
丹麦Danfoss Semco公司是世界五百强企业Danfoss集团旗下的消防设备公司，是国际上既具有细水雾系统研发能力，又具有系统关键设备生产能力的供应商，是欧洲细水雾产品研发及工程应用的领先者。
Danfoss Semco Sem-safe高压细水雾产品已通过了挪威DNV、英国Lloyd’s、加拿大ULC、美国ABS、UL、FM和中国国家固定灭火系统检验检测中心、中国船级社CCS等国内外权威机构的认证，广泛应用于交通、电力、通讯、图书档案、金融、船舶等领域。
上海同泰火安科技有限公司是Danfoss Semco Sem-Safe高压细水雾产品在中国的系统集成商。
上海同泰火安科技有限公司是美国消防协会（NFPA）及国际细水雾协会（IWMA）的会员单位，参与编写了浙江、北京细水雾地方规范和国家细水雾灭火系统技术规范，在细水雾灭火试验、性能化工程设计、产品配套等方面具有丰富经验。
高压微雾使用说明书
前言首先非常感谢阁下使用本公司的产品：本公司生产的高压微雾加湿系统能够为广大用户提供多种规格配置及全面的功能，请在使用本公司产品前，先仔细阅读本说明书。
本公司生产的高压微雾加湿系统是特别针对用户在投资传统加湿设备时面临的投资大，运行成本高，维护工作量大等系列的问题，在吸收消化国内外同行业机组性能及优点上进行开发的新产品。
本机组可根据客户要求需求，集成多个工作控制系统，包括恒压供水系统，缺水保护系统，水质过滤系统，湿度多路控制系统，电机综合保护系统，自动排水系统，水加热系统。
本机组具有良好的集成性，安装使用方便，快捷。
特别适合纺织、卷烟、印刷电子制造、汽车喷涂等产业及需要加湿，恒湿的企业。
湿度多路控制系统，可以精确控制多个单元区域的湿度，以满足用户不同生产工序对湿度的要求。
水加热及电气控制系统，可以保障用户在低温时系统良好的喷雾状态。
我们将以完善的售前、售中、售后服务体系，良好的产品信誉及多元化的加湿微雾解决方案竭诚为您服务。
欢迎您致电垂询：高压微雾加湿系统操作指南：1. 先打开机组箱体，检查电气接线端子有无松动或脱落，以防在运输过程中线头松动或脱落。
2. 检查高压水泵各部分管路有无松动，水泵是否缺油，确认后向机组水箱注水，水满后请检查水箱和各接头是否有渗漏现象。
3. 连接好三相四线电源进线。
（电机正反转都可以正常工作）4. 合上断路器，检查电源指示灯是否工作。
5. 先把手动—自动旋钮开关扭向手动位置，看高压水泵是否能直接启动，看工作指示灯是否在工作。
6. 如缺水鸣蜂器鸣叫，请检查水箱是否缺水，此时整个工作电路断电以确保机组安全。
请注意，当主机刚开始工作时，鸣蜂器是鸣叫的，水位高于水位开关后机组即正常工作.７、不要试图更改已有的电气控制电路的结构，以防触电事故发生或使机组受到损坏。
８、务必定期检查水泵的机油，并更换之，以确保水泵能够长期无故障运行。
目录系统组成………………………………………………………………………………安装前准备……………………………………………………………………………水电供应………………………………………………………………………………主机安装………………………………………………………………………………设备原理………………………………………………………………………………电路原理………………………………………………………………………………水系统原理……………………………………………………………………………主机分解图……………………………………………………………………………操作维护说明…………………………………………………………………………喷嘴堵塞后清洗方法…………………………………………………………………高压水泵………………………………………………………………………………高压电磁阀……………………………………………………………………………水过滤器………………………………………………………………………………主机工作原理…………………………………………………………………………常见故障及其解决方法………………………………………………………………常见故障………………………………………………………………………………控制系统故障…………………………………………………………………………湿度显示故障…………………………………………………………………………主机震动………………………………………………………………………………维护保养………………………………………………………………………………技术规格和参数………………………………………………………………………保修卡…………………………………………………………………………………一、系统组成本机组有一到三个出水口，可带10—400个喷嘴，本机需要连接的出水管数目和喷嘴个数以及设置需根据实际情况设定，具体配置请联系我们的销售人员。
细水雾说明书

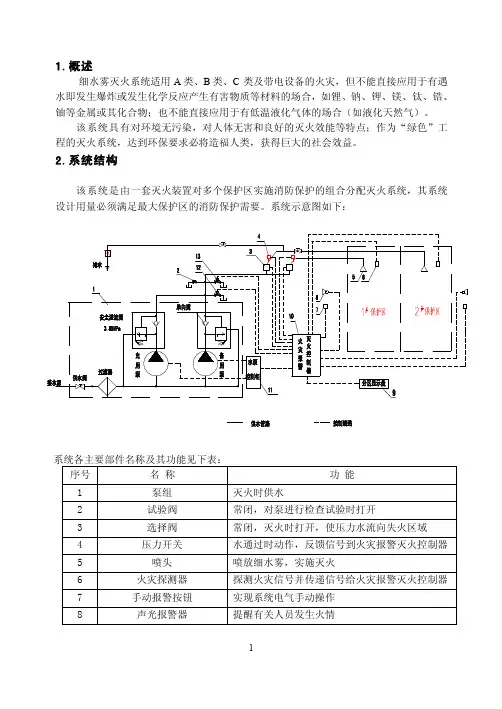

1.概述细水雾灭火系统适用A类、B类、C类及带电设备的火灾，但不能直接应用于有遇水即发生爆炸或发生化学反应产生有害物质等材料的场合，如锂、钠、钾、镁、钛、锆、铀等金属或其化合物；也不能直接应用于有低温液化气体的场合（如液化天然气）。
该系统具有对环境无污染，对人体无害和良好的灭火效能等特点；作为“绿色”工程的灭火系统，达到环保要求必将造福人类，获得巨大的社会效益。
2.系统结构该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统，其系统设计用量必须满足最大保护区的消防保护需要。
系统示意图如下：4系统控制方式及动作流程4.1系统控制方式该系统具有自动启动控制、电气手动启动控制、应急启动控制三种控制方式。
4.1.1自动启动控制将火灾报警灭火控制器、水泵控制柜的控制方式均设为“自动”方式：系统即处于自动灭火控制状态，当保护区出现火情时，火灾探测器将火灾信号送往火灾报警灭火控制器，火灾报警灭火控制器发出声、光报警信号，同时发出灭火指令打开相应保护区的选择阀和泵组，向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组，手动按下压力开关复位按钮，使系统恢复到伺服状态。
4.1.2电气手动启动控制当保护区人为发现火情时，可按下相应区域的手动报警按钮或火灾报警灭火控制器上的相应区的启动按钮，即可按预定程序启动灭火系统，释放细水雾，实施灭火。
确认火灾扑灭后，复位手动报警按钮和火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组。
手动按下压力开关复位按钮，使系统恢复到伺服状态。
火灾报警灭火控制器在自动状态下，具有电气手动控制优先功能。
4.1.3应急启动控制当保护区出现火情，火灾报警灭火控制系统失灵时，可手动打开相应保护区选择阀，再将水泵控制柜“手动/自动”选择开关置于“手动”位置，按下水泵控制柜上的启动按钮，即可向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下水泵控制柜上的停止按钮关闭水泵，手动关闭选择阀，手动按下压力开关复位按钮，使系统恢复到伺服状态。
高压细水雾森林灭火水枪的使用指南
高压细水雾森林灭火水枪在森林消防中的使用指南高压细水雾森林灭火水枪的灭火原理主要是：表面冷却、窒息、冲击乳化和稀释，同时具有隔热辐射及洗涤烟雾、废气的功能。
细水雾为不连续的水滴，使其具有很强的电绝缘性，可直接扑救带电设备的水灾。
现在广泛应用于各类火灾的求火当中。
高压细水雾森林灭火水枪有哪些特点呢？首先1、耗水量为传统消防水枪的1%；灭火效率为传统消防水枪的200～300倍，可代替水枪、泡沫、干粉等灭火手段。
2、采用高强度阻燃耐磨胶管，在500℃高温下可工作30min，胶管水平距离可达2000m，垂直高度可达1000m。
3、可采用消防车、市政管网、工业用水、生活用水、水箱或天然水源供水,持续灭火能力强。
4、针对大面积流淌火和化工类火，选用细水雾强化剂可提高灭火效率和防复燃能力。
高压细水雾森林灭火水枪技术已形成消防、环保和新能源抽采装备为三大产业的发展格局。
同时技术产品和解决方案涵盖了市政、防化洗消、各种降尘，以及多个军事工业领域。
具有高效节水、安全环保、适用范围广泛等优点，用水量仅为喷淋系统的1%，灭火效率是其200~30倍；具有冷却、窒息双重灭火效果；可洗涤烟雾和毒气，屏蔽热辐射，可有效扑灭A/B/C类和电气类火灾。
高压细水雾森林灭火水枪的使用过程，首先加注四冲程机油，反复按下泵油器，2-3次后发现有汽油迸出，将节气门调节手柄上调2-3个档位，然后将白色的阻风门扳到CLOSE(关)位置，即推到最上面，左手握紧机器，右手缓慢拉动手柄，感到一沉后，然后用力快速拉动，直至听到秃噜的爆破声后，停止拉动。
再将阻风门坂到OPEN(开)位置，即推到最下面，接下来快速拉动手柄，直至发动机启动为止，缓慢将启动绳导回到机壳中，避免启动绳自由弹回，以便让启动绳很好的卷起来。
最后将将内供水开关推到开的位置，便可以使用本体水箱进行喷水了，按下喷枪的开关阀便能喷出水来进行灭火，雾状喷头在上面按下喷枪开关阀，便会喷出水雾，柱状喷头在上面，按下喷枪开关阀，便会喷出水柱。
高压细水雾灭火系统操作规程
图为电磁阀
接线端 头
六、气体灭火系统使用后处置方法
（一）立即通知维保单位对下列部件进行检查、复位： 1、主机复位。 2、查看启动阀是否复位。 3、管道阀恢复原工作状态。 （二）立即通知业主单位对下列部件进行维修： 1、重新充装启动气体。 2、重新充装灭火剂。
图பைடு நூலகம்气瓶启动阀
圆头把手
图为管道阀
保险销
圆头 把手
二、灭火系统启动后注意事项 当管道内有灭火剂通过时，反馈接点闭合，产生信号发送至主机。
图为反馈接点
反 馈 接 点
三、灭火系统误动作紧急处置方法 当主机发生误报或在延时30秒时间内发现不需要启动灭火系统时，可手动按下主机上停止按 钮或保护区外设置的紧急控制盒内的“急停”按钮，即可停止灭火指令的发出。
自动键
2、手动控制：为避免系统误动作，设置在手动控制。 当保护区域内发生火情时，按下灭火主机上手动启动按钮即可按规定的程序启动灭火系统释 放灭火剂，实施灭火。也可按下保护区外设置的手动启动按钮。
图为灭火主机
手动启动
手动启动
3、机械应急控制：当自动控制和手动控制不能执行时，应采用机械应急手动控制。 当保护区发生火情时，灭火主机不能发出灭火指令时，应立即通知所有人员撤离现场，拔出 与保护区域相应的电磁阀上的保险销，压下圆头手柄打开电磁阀，释放启动气体，另外还需要 同时按下相对应区域的管道阀，即可实施灭火。如下图所示。
高压细水雾灭火系统操作规程
灭火系统启动方式：分为“自动控制、手动控制、机械应急控制”三种。
一、灭火系统工作原理、启动操作方法 1、自动控制：在保护区无人情况下可设置在自动控制。 按下灭火主机上的“自动”键，灭火系统处于自动控制状态。当保护区域发生火情时，主机 在接收到两个独立的烟、温感发出的信号后，发出声光报警信号，并发出联动指令，经过30秒 ，发出灭火指令，打开与保护区域内相应的电磁阀释放启动气体，启动气体通过启动管路打开 容器阀释放灭火剂，实施灭火。
高压细水雾原理及操作
一．概述
涂装T99高压细水雾灭火系统，把各区域分为若干个防火分区，调漆间分为 12个防火分区，青漆10个防火分区，色漆13个防火分区，中涂10个防火分 区，灌蜡线7防火分区。每个防火分区由一个区域控制阀、若干个高压细水 雾喷头、火灾报警探测器、启停按钮、声光报警器等组成。另外高压细水雾 喷头分为开式喷头和闭式喷头。
闭式喷头的工作原理及分布：
当闭式系统中发生火灾时，闭式喷头中的感温元 件动作（68度），闭式喷头被打开，向该区喷放 高压细水雾实施灭火。
闭式喷头分布在青漆、色漆、中涂两侧机柜 中，它们由1个开式区域控制阀控制。
开 式 区 域 阀
三、开式系统的工作原理：
当系统工作在自动状态下时，当保护区内两路 探测器都报警时，保护区外声光报警器动作， 停联动设备。延时30秒后该区的区域控制阀和 相邻的区域控制阀被同时打开，向保护区内喷 高压细水雾实施灭火。
启停按钮
高压细水雾 控制柜停泵 按钮
当上述两种方法无效时，找到火灾区域的 区域控制阀，打开区域控制阀上应急启动 手柄，向保护区内喷高压细水雾实施灭火。
闭
式
启 动 手 柄
区 域 控 制 阀
应
急
PART ONE
程启动；当保护区发生火灾时可以在消 控制室直接启动，首先找到火灾区域的 启盘，把直启盘打到允许状态，按发生 灾区域的按钮，实施灭火。
泵房启泵的工作原理：管网内正常工作压 力为2.5MP，当低于2.5MP时，空气压缩机被启 动，使管网内压力维持在为2.5MP，当区域阀被 打开或管网内的压力下降到1.7MP时，水泵电机 被启动。如要停泵，管网内没有泄压点后。按停 泵按钮停泵。管网内如有泄压点时，首先把向各 区域送高压水的总阀关闭后，然后按停泵按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细水雾灭火装置应用手册目录一、高压细水雾灭火装置简介二、动作原理三、应用范围四、系统主要零部件五、系统设计六、安装、调试七、注意事项一、高压细水雾灭火装置简介1.1概述“细水雾”是相对于“水喷雾”的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA750标准中，细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99不大于1000μm。
高压细水雾是指在不小于10MPa压力下，产生的雾滴直径Dv0.99小于200μm的水雾。
1.2工作原理由于高压细水雾雾滴直径很小，相对同样体积的水，其表面积剧增，从而加强了热交换的效能，起到了非常好的降温效果。
高压细水雾吸收热量后迅速被汽化，使得体积急剧膨胀，通常达到1700多倍，从而降低了空气中的氧气浓度，抑制了燃烧中的氧化反应的速度，起到了窒息的作用。
由此可见高压细水雾的灭火机理：一是降温效能，吸收热量；二是窒息作用，阻断氧化反应。
此外，高压细水雾具有非常优越的阻断热辐射传递的效能，能有效地阻断强烈的热辐射。
高压细水雾在冷却、窒息和隔绝热辐射的三重作用下达到控制火灾、抑制火灾和扑灭火灾的目的，高压细水雾灭火装置具有水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作用，又有气体灭火系统的窒息作用，所以高压细水雾是取代传统水喷淋、中、低压细水雾、气体、气溶胶、干粉、泡沫等灭火手段的最有效技术。
高压细水雾开式系统正常情况下，系统处于待命状态，泵组不启动，管网内没有水，是目前应用范围最广的高压细水雾灭火形式。
适用于大型空间、商业民用建筑等大面积或高空间的场所，同时也适用于局部场所。
高压细水雾灭火装置主要有泵组、泵组控制柜、区域控制阀、细水雾专用喷头、集流管、安全溢流阀、压力传感器、压力表、过滤器、不锈钢高压球阀，以及火灾探测器等组成。
1.3高压细水雾应用分类全淹没细水雾系统能向整个防护区内均匀地喷放细水雾，保护其内部所有防护对象的细水雾灭火系统。
局部应用细水雾系统直接向保护对象喷放细水雾，用于保护室内外某一具体防护对象或局部空间的细水雾灭火系统。
区域应用细水雾系统保护防护区内某一预定区域的细水雾系统。
1.4性能特点（1）对环境、保护对象、燃料均无任何污染和损害，是理想的环保型产品。
（2）电绝缘性能好，扑救带电设备火灾安全可靠。
（3）灭火用水量少，水渍残留少。
（4）细水雾喷射时可大大降低火灾中的烟气含量及毒性，有利于安全疏散。
（5）灭火性能好、应用广泛，对火势猛烈、蔓延速度快的火灾，灭火性能更佳。
（6）水作为灭火剂来源广泛，价格低廉。
（7）水箱在备用状态下为常压，无泄漏问题，安全可靠。
二、应用范围细水雾灭火系统适用于扑救下列火灾：1书库、档案资料库、文物库等场所的可燃固体火灾；2液压站、油浸电力变压器室、润滑油仓库、透平油仓库、柴油发电机房、燃油锅炉房、燃油直燃机房、油开关柜室等场所的可燃液体火灾；3燃气轮机房、燃气直燃机房等场所的可燃气体喷射火灾；4配电室、计算机房、数据处理机房、通讯机房、中央控制室、大型电缆室、电缆隧（廊）道、电缆竖井、综合管廊电缆舱电气舱等场所的电气设备火灾；5引擎测试间、交通隧道、机车动力间及电气间等适用细水雾灭火的其它场所的火灾。
细水雾灭火系统不得用于扑救下列火灾：1存在遇水能发生反应并导致燃烧、爆炸或产生大量有害物质的火灾；2存在遇水能产生剧烈沸溢性可燃液体的火灾；3存在遇水能产生可燃性气体的火灾。
三、细水雾动作原理3.1XSWBG70/16-GSF高压细水雾自动灭火装置工作原理图高压细水雾灭火装置具有自动启动，手动电动启动（远程或就地）、机械应急启动三种启动方式自动控制：将报警灭火控制器上的控制方式选择为“自动”，使系统处于自动控制状态。
当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。
火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，打开相应的区域阀。
区域阀打开后管道压力下降，稳压泵自动启动运行超过10秒钟后因为压力仍达不到12bar，高压主泵自动启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
电气手动控制：将报警灭火控制器上的控制方式选择为“手动”，使系统处于电气手动控制状态。
远程启动：当人发现火灾发生时，在火灾探测器尚未动作的情况下，可以通过远程消防控制中心启动相应区域的电动阀（或电磁阀）按钮，达到启动区域阀的目的，水泵能自动启动进行供水灭火。
就地启动：在人发现火灾时，也可就地打开区域阀箱，按下区域阀控制按钮打开区域阀进行灭火。
系统的机械应急启动:在火灾报警系统失灵的情况下可手动操作区域阀上的手柄打开区域阀进行灭火。
系统恢复:灭火后，通过按下泵组控制柜面板上的急停按钮来停止主泵，再关闭区域阀箱内的区域阀。
停泵后排空主管道内的压力水，如果是闭式系统还要更换同型号规格闭式喷头。
关闭泵组处的主阀，把泵组控制柜内的主泵启动触点断开，按下泵组控制柜面板上的复位按钮，使系统处于准备状态，水箱自动开始补水，补水完成后用稳压泵对主管进行充水，直到达到正常的系统准备工作压力（1.0—1.2）MPa，在对主管网补水的同时，要注意在主管道的末端进行排气。
补水完成后，按系统的调试程序对系统进行调试及检查，使系统各部件处于工作状态。
高压细水雾灭火装置运行流程图在准工作状况下，细水雾系统从泵组出口至区域阀前的管网内（闭式是从泵组出口至喷头的管网）维持一定压力，当压力低于稳压泵的设定启动压力10bar时，稳压泵启动，使系统管网维持稳定压力（10-12）bar，稳压泵运行超过10秒钟后压力仍达不到12bar时，主泵启动，稳压泵停止。
3.2XSWBG224/10-GSF、XSWBG336/10-GSF、XSWBG448/10-GSF、XSWBG560/10-GSF高压细水雾自动灭火系统工作原理图高压细水雾灭火装置具有自动启动，手动电动启动（远程或就地），机械应急启动三种启动方式。
自动控制：将报警灭火控制器上的控制方式选择为“自动”，使系统处于自动控制状态。
当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。
火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，同时启动泵组控制柜以及打开相应的区域阀。
高压主泵运行，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
电气手动控制：将报警灭火控制器上的控制方式选择为“手动”，使系统处于电气手动控制状态。
远程启动：当人发现火灾发生时，在火灾探测器尚未动作的情况下，可以通过远程消防控制中心启动泵组控制柜以及相应区域的电动阀（或电磁阀）按钮，启动区域阀，泵组运行进行供水灭火。
系统的机械应急启动:在火灾报警系统失灵的情况下可手动操作区域阀上的手柄打开区域阀并启动泵组控制柜进行灭火。
系统恢复:灭火后，通过按下泵组控制柜面板上的急停按钮来停止主泵，再关闭区域阀箱内的区域阀。
停泵后排空主管道内的压力水。
按下泵组控制柜面板上的复位按钮，使系统处于准备状态，按系统的调试程序对系统进行调试及检查，使系统各部件处于工作状态。
高压细水雾灭火装置运行流程图在准工作状况下，细水雾系统从泵组出口至管网内没有水，当打开区域控制阀，启动泵组控制柜，主泵启动，使系统管网维持稳定压力（100-120）bar，进行喷雾灭火。
四、系统主要零部件4.1：XSWBG70/16-GSFXSWBG70/16-GSF系统组成图1、主控制阀2、检修阀3、安全泄放阀4、稳压泵组5、液位监测感应组件6、压力表7、稳压系统单向阀8、压力传感器9、主集流管10、高压水泵11、补水电磁阀12、进水过滤器13、补水手动球阀14、排污放空阀15、水泵电机16、水泵调压阀17、泵组出水管路18、泵组进水管路19、测试管路20、稳压管路21、安全泄放管路22、主控柜23、水箱XSWBG70/16-GSF泵组式细水雾灭火装置一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、供水管网、区域阀箱组件、高压细水雾喷头（包括开式、闭式）及火灾报警控制系统及补水装置等部件组成。
4.2：XSWBG224/10-GSF、XSWBG336/10-GSF、XSWBG448/10-GSF、XSWBG560/10-GSFXSWBG336/10-GSF系统组成图1、泵组控制柜2、泵组进水管路3、进水汇集管4、泵组出水管路5、安全泄放过管路6、检修泄放管路7、双头活接头8、过滤器9、泵组进水控制阀10、贮水箱11、液位计12、手动补水装置13、自动补水装置14、高低水位报警装置15、泵组出水控制阀16、集流管17、检修球阀18、安全阀19、压力变送器20、泵组电机21、联轴器22、泄压调压管路23、工作泵/备用泵24、泄压调压阀25、压力显示器XSWBG336/10-GSF泵组式细水雾灭火装置一般由高压主泵、备用泵、电磁阀、过滤器、泵控制柜、水箱组件、供水管网、区域阀箱组件、高压细水雾喷头（包括开式、闭式）及火灾报警控制系统及补水装置等部件组成。
4.3高压柱塞泵高压柱塞泵是产生高压水的关键部位，是高压细水雾系统的核心部件之一，我公司高压柱塞泵采用国外先进技术，具有使用周期长，性能稳定等优势。
液端采用铜合金材质制成。
高压柱塞泵主要技术参数规格型号流量（L/min ）工作压力（MPa ）功率（KW ）转速（r/min ）产地HAWK-HFR80F8028421450意大利HAWK-HFR120S12015341000意大利4.4水泵电机我公司高压细水雾自动灭火系统采用ILE0001-2BC2、SIEMENS-1LE0002系列变频调速三相异步电动机。
采用星型降压启动，启动5秒后变换成三角形启动，达到启动瞬间降低启动电流的目的，并使电机可达到额定功率。
高压细水雾灭火装置选用电机的额定转速应符合水泵的转速要求，应根据水泵的工作压力和水泵流量选择电机的功率：N=2PQ*10-2N----电机功率（kw ）；P-----水泵的工作压力（MPa ）；Q-----水泵的流量（L/min）。
4.5稳压泵（适用于XSWBG70/16-GSF）稳压泵是稳定管道内压力，区域阀打开后管道压力下降，稳压泵自动启动，运行超过10秒钟后压力仍达不到16bar，自动启动高压主泵。
稳压泵选用不锈钢材质。
4.6泵组控制柜高压细水雾泵组控制柜由星三角控制器、可编程控制器、传感器、控制电路、柜体等部分组成。
4.7调压溢流阀调压溢流阀与高压水泵、水箱连接，主泵压力过高，泄流水能回流至贮水箱。
调压溢流阀选用黄铜材质。
4.8安全泄放阀安全泄放阀又称安全溢流阀是由介质压力驱动的自动泄压装置。
