高压细水雾工作原理
细水雾灭火系统的原理与优越性
细水雾灭火系统的原理与优越性“细水雾”（watermist）是相对于“水喷雾”(waterspray)的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA750中，细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99不大于400μ。
细水雾的灭火原理1、稀释氧气窒息灭火细水雾遇热后迅速蒸发扩散，有效排除火场中的空气，并在火场的周围形成屏障，阻隔火场外的空气导入，并稀释火源附近空气的氧气含量，使其窒息灭火。
2、阻隔辐射热细水雾能够有效吸收和阻隔火源辐射热，帮助人员安全撤离和灭火人员接近火灾现场抢救，并有效地抵制辐射热引燃二次火灾，防止火灾的蔓延。
3、快速冷却灭火细水雾灭火系统的优越性1、与水喷淋相比细水雾的优越性细水雾灭火系统耗水量低。
在电气环境下，水喷淋灭火系统会造成电气设备短路、浸泡等破坏，细水雾灭火系统的用水量远低于水喷淋灭火系统，对设备影响小，水喷淋灭火系统需要配备巨大的水箱，土建成本高，水箱占用面积大，空间大，是细水雾水箱体积的几十倍。
2、与气体灭火相比细水雾的优越性由于细水雾的冷却和穿透能力较强，高压细水雾扑救深位火灾比气体灭火更有效，同时细水雾具有表面冷却的优点，而气体灭火没有。
另外细水雾在灭火过程中不会出现气体灭火剂在灭火过程中由于浓度降低而发生复燃的现象，细水雾具有烟气冲刷功能，可以有效除去电气设备环境的烟颗粒及腐蚀性气体。
3、其他优越性细水雾系统喷水的同时，火场的温度急剧下降，这有助于人工灭火并减少热量造成的财产损失。
细水雾日常维护和使用廉价，对任何环境没有危害，同时也不需要预留人员撤离时间，避免了错过最佳灭火时机。
适用场所目前细水雾灭火技术已广泛应用于船舶动力机舱、燃气涡轮室、可燃液体储存室、公共建筑与古建筑、图书馆与档案室、电子设备间与计算机房以及商用厨房、地铁列车等诸多场所。
超细干粉灭火系统和高压细水雾灭火系统的原理及应用
超细干粉灭火系统和高压细水雾灭火系统的原理及应用【摘要】高压细水雾灭火系统的发展和应用正在全世界范围快速推进、各种领域得到广泛应用。
超细干粉灭火技术体现了“快速响应、早期抑制、高效灭火”这一先进的消防技术理念，自面世以来发展迅速。
【关键词】超细干粉灭火系统；高压细水雾灭火系统；档案馆；喷头；灭火剂1、灭火系统原理1.1 高压细水雾灭火系统细水雾的气相冷却是由于水的汽化，把火灾所释放的热量从火焰和热烟气中快速带走。
细水雾良好的冷却效能主要由于细水雾的雾滴直径小，比表面积非常小，遇热后迅速汽化、蒸发，当火焰温度下降到维持其燃烧的临界值以下时，火焰就熄灭了。
对火焰的冷却，也减少了对物体表面的热辐射，这样就也同时减少了物体的热能。
1.2 超细干粉灭火系统超细干粉具有优良的性能、对有焰燃烧的强抑制作用。
超细干粉与火焰混合时。
灭火组分迅速捕获燃烧自由基，使自由基被消耗的速度大于生产的速度，燃烧自由基很快耗尽，链式反应历程即被终止，火焰迅速熄灭；超细干粉对扑灭有焰燃烧有很好的速率和效率，而且对一般固体物质的表面燃烧（阴燃）有很好的熄灭作用。
当超细干粉晶体粉体与灼烧的燃烧物表面相接时，发生一系列化学反应，在固体表面的高温作用下被熔化，并形成一个玻璃状覆盖层，将固体表面与周围空气隔开，使燃烧窒息；使用超细干粉灭火时，浓云般的粉末与火焰相混合，分解吸热反应，可吸收火焰的部分热量，这些分解反应产生的一些不活性气体如二氧化碳、水蒸气等，对燃烧区的氧浓度具有稀释作用，使火的燃烧反应减弱。
2、灭火系统特点及组成2.1 高压细水雾自动灭火系统高压细水雾无论是在灭火效果还是在水渍损失方面的性能要比喷淋和一般细水雾要优越的多。
细水雾具有排斥氧气、稀释可燃性蒸气的特点。
对于纸质档案火灾，当细水雾射入火焰区时，细水雾雾滴迅速汽化，体积迅速膨胀1700～5800倍，水汽化后形成的水蒸气将燃烧区域整体包围和覆盖，阻止新鲜空气进入燃烧区，大幅度地降低了燃烧区的氧气浓度，使燃烧明火因缺氧而中断。
高压细水雾系统
高压细水雾系统目录1.高压细水雾系统工作原理 (1)1.1.概述 (1)1.2.高压细水雾系统工作原理: (2)2.水喷雾、细水雾灭火系统知识点汇总 (3)2. 1.水喷雾灭火系统 (3)2. 2.细水雾灭火系统 (3)2. 2. 1.管网试压 (3)2. 2. 2.管网吹扫 (4)2. 2. 3.考点 (4)2. 2. 4.月检的内容和要求 (4)2. 2. 5.年检的内容和要求 (4)3.细水雾灭火系统的优势及应用 (5)3. 1.细水雾灭火的定义 (5)3. 2.为什么选择细水雾一一细水雾灭火机理 (5)3. 3.与气体灭火系统相比的优越性 (5)3. 4.与水喷淋灭火系统相比的优越性 (5)3.5.应用范围 (6)1.高压细水雾系统工作原理1.1.概述高压细水雾灭火系统因其以水为介质，具有环保、用水量少、水渍损失小、对人体无害等特点，使其得到了广泛的使用。
高压细水雾灭火系统由一个或多个高压细水雾喷头、高压泵组、供水管网及火灾报警控制器等构成，能够在火灾发生时快速的向保护对象或空间喷放细水雾对火灾实施灭火、抑火、控火、控温和降尘作用的自动灭火系统。
2.2.高压细水雾系统工作原理:1、冷却：由于细水雾雾滴直径很小，相对同样体积的水，其表面积剧增，从而加强了热交换的效能，起到了非常好的降温效果。
2、隔绝热辐射：细水雾具有非常优越的阻断热辐射传递的效能，能有效地阻断强烈的热辐射。
3、释、乳化、浸润：大量的雾滴会冲击到燃烧物表面，从而使燃烧物得到浸湿，阻止固体挥发可燃气体的进一步产生，达到灭火和防止火灾蔓延的目的。
另外，高压细水雾还具有洗涤烟雾、废气的作用、对液体的乳化和稀释作用等。
细水雾燃料表面冷却图1灭火原理细水雾在冷却、窒息和隔绝热辐射的三重作用下达到控制火灾、抑制火灾和扑灭火灾的目的，细水雾灭火系统具有水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作用，又有气体灭火系统的窒息作用，所以是一项非常好的值得推广的灭火技术。
高压细水雾灭火系统工作原理
高压细水雾灭火系统工作原理
高压细水雾灭火系统工作原理是利用高压水泵将自来水通过过滤系统和增压装置增压至一定压力，然后通过细水雾喷头将水分成微小的水雾颗粒，喷射到火源附近形成水雾幕帘，实现灭火的目的。
高压水泵将自来水通过过滤系统过滤掉杂质和颗粒物，确保水质纯净，然后将水推进至增压装置。
增压装置会将水的压力增加到足够高的水平，通常在7~12MPa之间。
经过增压的水进入细水雾喷头，喷头的设计使水流细分成数百个细小的雾状颗粒，直径通常在10~200微米之间。
这些微小的水雾颗粒与空气相互作用，其中一部分水雾蒸发为水蒸气吸收周围的热量，同时水蒸气也会与火焰中的氧气发生反应，降低氧气浓度，从而抑制火焰的燃烧过程。
另外，细水雾喷射出的水雾幕帘也可以阻挡火焰的传播，将火源与周围物体隔离开来。
高压细水雾灭火系统工作原理利用了水蒸气的高吸热特性、水雾幕帘的物理阻隔效应以及水雾对火焰抑制作用的综合效果，高效地灭火并降低火灾造成的损失。
与传统的灭火系统相比，高压细水雾灭火系统可以减少用水量和灭火剂使用量，同时也减少烟雾和有害气体的产生。

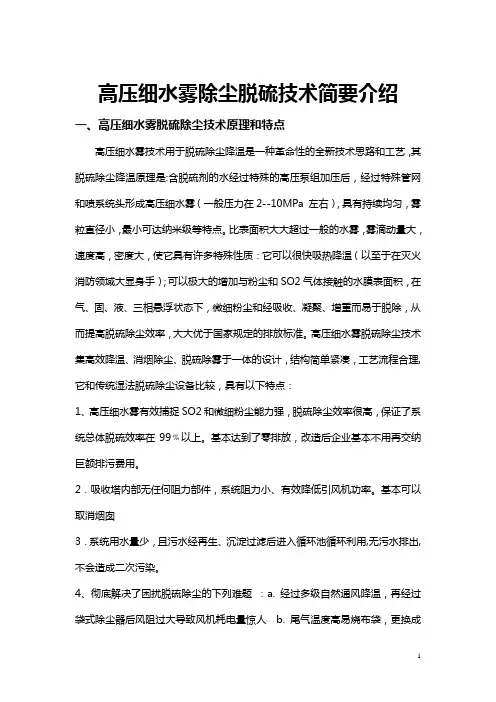

高压细水雾除尘脱硫技术方案
高压细水雾除尘脱硫技术简要介绍一、高压细水雾脱硫除尘技术原理和特点高压细水雾技术用于脱硫除尘降温是一种革命性的全新技术思路和工艺，其脱硫除尘降温原理是:含脱硫剂的水经过特殊的高压泵组加压后，经过特殊管网和喷系统头形成高压细水雾（一般压力在2--10MPa 左右），具有持续均匀，雾粒直径小，最小可达纳米级等特点。
比表面积大大超过一般的水雾，雾滴动量大，速度高，密度大，使它具有许多特殊性质：它可以很快吸热降温（以至于在灭火消防领域大显身手）；可以极大的增加与粉尘和SO2气体接触的水膜表面积，在气、固、液、三相悬浮状态下，微细粉尘和经吸收、凝聚、增重而易于脱除，从而提高脱硫除尘效率，大大优于国家规定的排放标准。
高压细水雾脱硫除尘技术集高效降温、消烟除尘、脱硫除雾于一体的设计，结构简单紧凑，工艺流程合理,它和传统湿法脱硫除尘设备比较，具有以下特点：1、高压细水雾有效捕捉SO2和微细粉尘能力强，脱硫除尘效率很高，保证了系统总体脱硫效率在99﹪以上。
基本达到了零排放，改造后企业基本不用再交纳巨额排污费用。
2．吸收塔内部无任何阻力部件，系统阻力小、有效降低引风机功率。
基本可以取消烟囱3．系统用水量少，且污水经再生、沉淀过滤后进入循环池循环利用,无污水排出,不会造成二次污染。
4、彻底解决了困扰脱硫除尘的下列难题：a. 经过多级自然通风降温，再经过袋式除尘器后风阻过大导致风机耗电量惊人 b. 尾气温度高易烧布袋，更换成本高昂 c.大量的电除尘器运行电费和维护费用 d.大量的人工工资费用 e.每年的大量环保设施运行费用。
运行费用仅为传统设备的1/3至1/2。
可以对布袋或电除尘处理过的烟气进行二次净化，几乎可以做到无尘排放，甚至可以拆除布袋或电除尘器。
5．相比传统湿法脱硫除尘,占地面积小,投资可节省1/3,耗液量少,液气比小于0.4,脱硫剂的消耗也相应大大减少,运行费用降低1/3。
同时还可以对现有装置方便的进行升级技术改造，最大限度的利用企业现有设备，降低整体设备投资。
德国雾特公司高压细水雾消防
系统性能参数介绍
流量
雾特公司高压细水雾消防系统的 流量通常根据具体需求和设计进 行定制，以确保满足特定场所的
灭火需求。
压力
系统的工作压力通常在100200bar之间，这使得水雾能够深
入火源内部，提高灭火效率。
喷头类型
雾特公司提供多种类型的喷头， 以适应不同场所和灭火需求。例 如，有些喷头适用于局部应用， 而有些则适用于全淹没式灭火。
THANKS。
采用先进的控制系统和高质量 的组件，确保系统稳定可靠，
降低维护成本。
与其他灭火系统性能对比
与气体灭火系统相比，高压细水雾消防系统具有更高的灭火效率和更低的成本。气体灭火系 统通常需要大量昂贵的气体来充满整个空间，而高压细水雾消防系统只需要少量的水就可以 达到同样的效果。
与干粉灭火系统相比，高压细水雾消防系统更加环保，不会对人员和环境造成伤害。干粉灭 火剂在使用后会产生大量的粉尘污染，而高压细水雾消防系统则完全不会产生此类问题。
雾特公司在消防领域地位
技术创新领导者
德国雾特公司在高压细水雾消防 技术方面处于全球领先地位，拥
有多项专利和核心技术。
国际市场份额领先
公司的产品在国际市场上占有重要 地位，为全球众多国家和地区提供 高质量的消防解决方案。
行业合作与认证
德国雾特公司与多个国际知名消防 组织和机构建立了合作关系，其产 品通过多项国际认证，证明了其卓 越的品质和可靠性。
准备安装材料
根据系统需求和设计要求，准备相应的管道、阀门、喷嘴、控制 器等安装材料。
检查设备
对高压细水雾消防系统的主机、水泵、管道等设备进行外观检查 和性能测试，确保设备完好无损。
安装过程详解
管道安装
按照设计要求，铺设管道并连接各个 部件，确保管道连接牢固、无泄漏。
高压细水雾保护系统
发展历程及现状
高压细水雾保护系统起源于20 世纪40年代，最初用于船舶灭
火。
随着技术的进步和应用领域的拓 展，该系统逐渐应用于电力、石 化、地铁、机场、档案馆等领域。
目前，高压细水雾保护系统已经 成为一种高效、环保、节能的灭 火技术，得到了广泛的应用和认
03
雾化的水滴与周围空气混合，形成白色水雾状，达到灭火、降
温、降尘等效果。
系统启动条件及方式选择
自动启动条件
系统通过火灾探测器等自动检测 设备检测到火灾等异常情况时， 自动启动高压细水雾保护系统。
手动启动方式
在自动启动失效或需要人工干预 的情况下，可通过手动启动按钮
或远程控制等方式启动系统。
应急启动方式
操作流程演示
系统启动前检查
检查系统各部件是否 完好，水源、电源等 是否接通，确保系统 处于正常工作状态。
启动高压泵组
按照操作规程启动高 压泵组，将水加压至 所需压力范围。
打开喷头阀门
根据需要打开相应的 喷头阀门，使细水雾 喷射到指定区域。
监视系统运行状况
在系统运行过程中， 应密切监视系统的压 力、流量等参数变化， 确保系统正常运行。
除了传统的消防领域，高压细水 雾保护系统有望在工业、农业、 环保等领域得到更广泛的应用。
智能化水平提升
随着物联网、人工智能等技术的 普及，高压细水雾保护系统的智 能化水平将不断提升，实现更高 效、智能的监控和管理。
THANKS FOR WATCHING
感谢您的观看
高压细水雾保护系统
目录
• 系统概述与背景 • 系统组成与功能 • 工作原理与操作流程 • 性能指标与评估方法 • 应用案例分析 • 存在问题与改进措施
高压细水雾系统工作原理
高压细水雾系统工作原理随着科技的不断发展，高压细水雾系统逐渐被广泛应用于建筑消防、工业防爆、公共场所降温等领域。
那么，高压细水雾系统是如何工作的呢？一、高压细水雾系统的组成高压细水雾系统主要由高压泵、水箱、喷嘴、管道等组成。
其中，高压泵是系统的核心部件，它能够将水流压力提高到100-150bar 的高压状态，喷嘴则能将高压水流通过微小孔洞喷出成细小的水雾。
同时，管道系统能够将高压水流传输到需要喷洒的区域，使其达到覆盖面积广、喷洒均匀的效果。
二、高压细水雾系统的工作原理高压细水雾系统是通过高压泵将水流压力提高到100-150bar的高压状态，然后通过管道输送至喷嘴，最终喷出成细小的水雾。
喷嘴的微小孔洞能够将高压水流分散成成千上万的微小水滴，形成一层细密的水雾，这种雾状水滴能够迅速蒸发并吸收周围热量，从而达到散热、降温、灭火等作用。
在高压细水雾系统中，水流的压力和流量是两个非常重要的参数。
高压水流压力越高，水滴越小，散热效果就越好。
而流量的大小则直接影响到喷洒面积和持续时间。
三、高压细水雾系统的应用高压细水雾系统具有广泛的应用领域，主要包括建筑消防、工业防爆、公共场所降温等。
在建筑消防领域，高压细水雾系统能够迅速灭火并降低烟雾浓度，有效保护人员生命财产安全。
在工业防爆领域，高压细水雾系统能够消除爆炸危险并保护人员安全。
在公共场所降温领域，高压细水雾系统能够迅速降低空气温度，提高人们的舒适度。
四、高压细水雾系统的优势相对于传统的喷淋系统，高压细水雾系统有着更广泛的应用领域和更多的优势。
首先，高压细水雾系统能够将水滴喷洒到更广阔的区域，覆盖面积更大。
其次，高压细水雾系统能够将水滴喷洒得更加均匀，降低了水滴的浪费。
再次，高压细水雾系统的喷雾效果更加细密，能够更好地达到散热、降温、灭火等作用。
最后，高压细水雾系统的安全性和可靠性更高，能够更好地保护人员生命财产安全。
高压细水雾系统是一种具有广泛应用领域和多种优势的喷雾系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压细水雾灭火技术是一种灭火效率高，又对环境无污染的灭火技术。
主要采用表面冷却、窒息、冲击乳化和稀释等机理进行灭火。
本文就给大家介绍一下高压细水雾工作原理。
工作原理：
高压细水雾灭火系统产生的极小水滴具有较大的比表面积，可迅速吸收热量转换成水蒸气，同时体积膨胀1700-5800倍，使得着火点附近温度迅速降低且将氧气和其他可燃气
体被隔离，从而难以维持燃烧
而逐渐缺氧熄灭达到灭火目
的。
因此细水雾兼具气体和传
统喷淋两种灭火系统的抑制
效果。
它能够像气体一样去除
氧气，同时还能像水喷淋一样
冷却火焰。
其冷却浸湿作用更是降低了火灾复燃的风险。
在建筑内只需设置上高压细水雾灭火系统就可以对建筑进行全方位立体保护，可替代传统的各种消防手段，如气体、气溶胶、超细干粉、泡沫、水喷淋、水喷雾、常规消火栓等灭火系统。
同时高压细水雾系统还可取代机械排烟装置、防火卷帘、水幕系统等，形成了建筑消防的全方位解决方案，系统简单、可靠，喷放时对人无任何影响，真正体现了以人为本的设计原则，是建筑消防发展的必然趋势。
性能特点：
1、安全无污染：以水为灭火剂，对人员安全，对环境无损害和污染;
2、降烟易疏散：可对烟气、毒气进行洗涤与冲刷，提高火场的能见度，便于人员疏散和消防人员的灭火救援;
3、易安装维护：用水量少，无需庞大的储水、供水设备，且细水雾管道管径小，材料为耐腐蚀的不锈钢，所以整个系统安装、维护方便。
4、绝缘性能好：高压细水雾灭火时用水量极小，大部分水雾遇火后蒸发，水渍非常小，对电子元件几乎没有影响，可以扑灭遮挡火、电气火;
5、阻隔热辐射：细
水雾系统动作后，蒸发形
成的蒸汽可迅速将燃烧
物、火焰和烟羽笼罩，对
火焰的辐射热具有极佳
的阻隔能力，同时还能预
湿临近的燃烧物，达到阻
止火灾蔓延的效果;
6、扑救损失小：高压细水雾用水量是传统喷淋系统的1%，且细小的雾滴对保护对象的冲击力小，极大的降低了扑救损失,减少因微火和水渍损失造成的故障修复时间;
7、灭火效率高：兼具气体和传统喷淋两种灭火系统的抑制效果。
它能够像气体灭火系统一样去除氧气，同时还能像水喷淋系统一样冷却火焰。
其冷却浸湿作用更是降低了火灾复燃的风险。
灭火效率是传统喷淋系统的200-300倍。
南京睿实消防安全设备有限公司，2016年入选国家高新技术企业，拥有各项专利30多项，组建了一支由电子、机械、PLC、软件等不同专业领域专家组成的研发团队，拥有强大的研发和创新能力，专业从事智能图像火灾探测系统、大空间智能消防炮系统、自动跟踪定位消防炮灭火系统、高压细水雾灭火系统等智能消防产品以及智慧消防解决方案。
