496 角形轴承箱夹具设计
前 言
夹具设计是每个机械类学生必须完成的一个教学环节， 是对我们 所学专业的一个测试， 也是对我们学生做的一次具体的、 重要的考验。
此设计密切结合高等学校的办学宗旨。
已检测我们在学习和实习过程 中对所学知识的掌握程度和运用水平。
同时在设计中与同学互相帮助, 一起去图书馆查阅设计中需要得一些相关资料,共同探讨设计中出现 的问题,体现了同学之间的凝聚力,增进了同学之间的友谊,加强了与 老师的知识探讨.
作为数控专业的学生不能仅以学好课本上的理论知识而满足,如 果不懂的运用他们,学再多的理论知识也毫无用处。
因此我们非常重 视本次设计的实践,通过本次设计是我们各方面的能力都有所加强, 对于今后的生产实习以及走上工作岗位有很大帮助,是我们受益匪 浅。
本设计不足之处，恳请老师点评、指正。
图 1‐1 零件图
1． 机床夹具设计任务：
为了提高劳动生产率，保证加工质量，降低劳动强度，
需要设计专用夹具。
并设计工序铣削两定位槽。
本夹
具将用于 X6140 立式升降台铣床，采用刀具为套装式
直齿三面刃铣刀，对两定位槽 50h11 进行铣削。
2． 定位基准选择：
底面对孔的中心线有一定的垂直度公差要求。
因此 以底面为定位基准，由于铸件的公差要求较大,利用两
个大端面表面作为辅助定位基准时,只有采用自动对中
夹具才能同时保证对铣削 50h11 槽精度的公差要求.为
了提高加工效率,现决定采用套装式直齿三面刃铣刀来
完成铣削。
3．确定夹具的结构方案
1、根据工序加工要求，工件在夹具中的定位方案如下：
方案：以其底面为主要定位基准，夹具底座与双头螺柱限制了 5 个自由度x r 、 y r 、x ) 、y ) 、z ) 如图（1）所示，定位销限制了 1 个自由 度z r 如图（2）所示。
夹紧和定位装置共同限制了工件的六个自由度， 符合六点定位原理，可使工件达到完全定位。
（1）
（2）
2、确定夹紧机构
此夹具选用的是螺旋压板夹紧机构，拧紧螺母通过压板压紧工件 表面。
采用螺旋压板组合夹紧时，由于被加夹紧表面的高度尺寸有误 差， 压板位置不可能一直保持水平， 在螺母端面和压板之间设置垫圈， 可防止在压板倾斜时，螺栓不致因受弯矩作用而损坏。
如图所示（3）螺旋压板夹紧机构通过开口垫圈将夹紧力均匀地作用 在工件上，可减少夹紧变形。
（3）
3、尺寸的确定
（1）夹具与零件之间尺寸 请参考装配图。
（2）夹具外形尺寸
4、夹具装配图
三视图
1——双头螺柱 2——螺母 3——开口垫圈 4——压板 5——定位销
6——夹具底座 7——对刀块
对刀块说明：
铣削加工属断续切削，易产生振动，铣床夹具的受力部件要有足 够的强度和刚度，夹紧机构所提供的夹紧力应足够大，且要求有较好 的自锁功性能。
对刀块和定位销是铣床夹具的特有元件。
对刀块市用来确定铣刀 相对于夹具定位元件位置关系的。
本螺旋压板夹紧机构是采用的直角对刀块， 供套装式直齿三面刃 铣刀对刀用。
课程设计总结
在学完《机械制造工艺学》之后，我们经过了为期二个星期 （20066162006630）的的课程设计。
本次课程设计的任务是根 据加工工件设计夹具，我设计的零件是角形轴承箱。
我在设计完自己 的夹具同时，和其他的同学一起探讨更好的设计方法。
并了解了其他 相关工件的设计，在分析的过程中，让我更深刻地了解了工艺对我们 学习的重要性，同时也发现了自己的很多不足。
感触有：
一 、仅仅了解书本上的东西是远远不够的，只有在结合自己的实际 情况，运用于实践，这样才能更深地了解和学习好知识。
二 、工艺是一个很细致的工作，我们要在工作中不断的积累经验， 学会用自己的知识解决实际问题。
三 、觉得自己学到的知识太有限，知识面太窄，以后还有待加强训 练和实践。
四 、同时我们要不断地向别人学习，尤其要多想老师请教，他们可 以让我们少走很多的弯路， 同时也让我们知道很多优秀的设计方法和 与众不同的设计理恋。
五 、创新设计是我们未来生存的法宝，所以从现在开始一定要有意 识的锻炼和培养自己在这方面能力。
本次课程设计由于时间比较紧迫，同时本人的知识水平有限，错误之 处在所难免，希望老师给予批评指导。
通过这次夹具设计，我们感受到了对专业知识的缺乏和不足， 也使我们的专业知识得到进一步提高， 感谢学校给我们这次难得的学 习机会。
角形轴承箱数控工艺与夹具设计
机械加工工艺与编程课程设计说明书设计题目: 角形轴承箱设计者：学号：指导老师：课设时间：2014年6月广西科技大学机械工程学院《数控编程与工艺》课程设计任务书设计题目：具体零件加工工艺设计及程序编制班级：姓名：指导教师：设计要求：设计要求包括以下几个部分：1．数控加工编程任务书；2．数控加工工序卡数控刀具卡片和数控刀具明细表；3．夹具方案图和刀具进给路线图；4．根据零件平面图建立零件三维模型；5．至少编制一个工步的加工程序；6．编写设计说明书（不少于20页）7．相关参考文献不少于5篇目录一、课程设计的目的 (4)二、课程设计的内容与要求 (5)三、零件分析 (5)四、工艺规程设计 (8)五、专用夹具的设计 (10)六、课程设计总结与感想 (15)七、参考文献 (18)一、课程设计的目的机械制造工艺学课程设计是在学完了《数控加工工艺与编程》课程，进行生产实习之后的一个重要教学实践环节。
它要求学生综合应用本课程及有关先修课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削机床、金属切削原理与刀具等）的理论以及在生产实习中学到的实践知识进行工艺规程设计，是毕业设计前的一次综合训练。
通过本次机械制造工艺学课程设计，应达到以下目的：1.能熟练运用“数控加工工艺与编程”课程中的基本理论以及生产实践中学到的实践知识，正确制定一个中等复杂零件的工艺规程。
2.能根据被加工零件的工艺规程，运用夹具设计的基本原理和方法，设计一套专用夹具。
3.培养熟悉并快速高效运用有关手册、标准、图表等技术资料的能力。
4.进一步培养了识图、制图、运算和编写技术文件的基本技能。
二、课程设计的内容与要求设计要求：设计要求包括以下几个部分：1数控加工编程任务书；2数控加工工序卡数控刀具卡片和数控刀具明细表；3夹具方案图和刀具进给路线图；4根据零件平面图建立零件三维模型；5至少编制一个工步的加工程序；6编写设计说明书（不少于20页）7相关参考文献不少于5篇三、零件分析（一）分析零件的作用1．固定轴承的运转2．让轴承保持润滑状态（二）零件的工艺分析该零件是箱体类零件，形状不规则，加工面大，尺寸精度、形位精度、表面精度要求均较高，零件的主要技术要求分析如下：（参阅附图零件图- ）1.孔径为φ180H7的孔, 在φ180孔处倒角2×45°，表面粗糙度为1.6。
角型轴承箱加工工艺规程及夹具设计
角型轴承箱加工工艺规程及夹具设计
角型轴承箱加工工艺规程及夹具设计
一、工艺规程：
1. 首先按工艺文件设计套筒夹具，做好质量检查，确保可使用。
2. 将角型轴承箱定位于拉夹床上，并确保其位置良好，然后配合定位夹具。
3. 加工拉孔，首先用刀架将刀具安装在床身上，然后将刀具放入到拉夹床的拉夹箱内，调整好刀头位置，开始拉伸箱子的拉孔，并确保加工孔径精度正确。
4. 加工孔完成后，取出角型轴承箱，用油涂上润滑油，清洁好其表面，同时，将其定位于铣床上，并确保位置良好。
5. 铣床上去除角型轴承箱多余的金属，将其成型，并检查其精度。
6. 铣工作完成后，将角型轴承箱定位在磨床上，用砂轮研磨，确保表面精度与尺寸正确。
7. 研磨完毕后，用台钻机将角型轴承箱内的孔加工成直槽，以安装轴承箱使用，并确保其精度。
8. 最后，清洁角型轴承箱，然后装上轴承。
二、夹具设计：
1. 定位夹具主要用于角型轴承箱的定位和固定，在加工拉孔时或者其他工序时使用，夹具为可调式，便于定位不同尺寸的角型轴承箱。
2. 拉夹夹具主要用于拉伸角型轴承箱的拉孔，夹具主体为铝合金，内部布置4个凹槽，可以调节刀头的位置，保证刀头切削箱体的拉孔。
3. 铣切夹具主要用于箱体成型及拉孔整体定位，夹具主体为钢材，内部布置有4个凹槽，可以调节切削器具的位置，以确保箱体成型的精度和整体定位的正确性。
4. 砂轮夹具主要用于角型轴承箱的外表面研磨，夹具主体为钢材，内部布置有2个凹槽，可以调节砂轮的位置，以确保研磨表面精度的正确性。
5. 台钻夹具主要用于箱体内孔加工，夹具主体为钢材，内部布置有两个凹槽，可以调节钻头的位置，以确保精度和整体定位的正确性。
角形轴承箱方案说明书[]
![角形轴承箱方案说明书[]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a223493baef8941ea76e05e2.webp)
丿丁言机械制造技术基础课程设计，是在我们学完了机械制造技术基础和大部分专业课，并进行生产实习的基础上进行的又一实践性教案环节。
这是我们在进行毕业之前，对所学各课程的一次深入的综合性的复习，也是一次理论联系实践的训练。
通过此次此次设计，应该得到下述各方面的锻炼：1)能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。
2)提高结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效省力，经济合理，而且能保证加工质量的夹具的能力。
3)学会使用手册及图表资料，掌握与本设计有关的各种资料的名称出处，能够做到熟练使用。
由于能力有限，经验不足，设计中还有许多的不足之处，希望各位老师多加指导。
亠、零件的分析< 一）零件的作用题目所给的零件是机用床的角形轴承箱。
它位于车床机构中，主要用来支撑、固定在轴承的箱体，通过固定轴承来实现轴承的正常运转。
槽50h11与端面100h11为配合表面有较高的精度和表面粗糙度。
140h11为内圆较高的定位基准，© 180H7孔为轴承配合有较高的精度。
<二）零件尺寸图<三）零件的工艺分析通过对该零件的重新绘制知，原样图的视图正确、完整，尺寸、公差及技术要求齐全。
根据零件的尺寸图，可以初步拟定零件的加工表面，其间有一定位置度要求。
为此以下是底板座架需要加工的表面以及加工表面之间的位置要求，分述如下：在尺寸图中，左视图上标注的零件的两侧面<100h11）垂直于基准C<©180H7孔的轴线）其垂直度公差为0.1mm。
在左视图上标注的宽度为50h11的< 两槽）槽的两侧面平行于基准B<左视图中零件的左侧面），其平行度公差为0.12mm。
左视图上标注的© 180H7的孔有圆度要求，其圆度公差为0.008mm。
角型轴承箱加工工艺规程及夹具设计
角型轴承箱加工工艺规程及夹具设计角型轴承箱是一种常见的机械零件，广泛应用于各种轴承系统中。
在角型轴承箱的加工过程中，工艺规程和夹具设计是非常重要的环节，直接影响着加工质量和效率。
一、角型轴承箱加工工艺规程1. 材料准备：选择合适的材料，一般采用高强度合金钢或不锈钢。
2. 切削加工：将材料锯成定尺寸，再采用车床或铣床进行精密切削，加工出箱体、盖板、支撑架等部件。
3. 加工精度控制：角型轴承箱的加工精度要求非常高，特别是尺寸精度和形状精度，必须进行严格的控制。
在加工过程中，应采用适当的加工参数和工艺措施，如合理的刀具选择、切削速度、进给量等，确保加工精度符合要求。
4. 表面处理：经过切削加工后的角型轴承箱表面存在一定的粗糙度，需要进行表面处理，以提高外观质量和耐腐蚀性。
常用的表面处理方法有磨削、抛光、喷涂等。
5. 总装：将加工好的各个部件进行组装，包括箱体、盖板、轴承、密封圈等。
在总装过程中，要注意各个部件的配合精度，避免出现过紧或过松等情况。
二、角型轴承箱夹具设计夹具是角型轴承箱加工中不可或缺的工具，它可以固定工件，使其能够在加工过程中保持稳定的位置和方向，保证加工精度。
下面介绍一种常用的角型轴承箱夹具设计方案：1. 夹紧方式：采用机械式卡盘夹紧方式，夹紧力均匀、稳定、可靠。
2. 夹具结构：夹具由底座、卡盘、夹紧螺杆等部件组成。
底座上安装卡盘，卡盘通过夹紧螺杆进行夹紧，夹紧力由螺杆张力控制。
3. 夹具精度：夹具的精度要求与加工精度相匹配，尺寸精度和形状精度要求高。
在夹具设计中，应采用适当的材料和加工工艺，确保夹具本身的精度和稳定性。
4. 操作方便性：夹具应具有良好的操作性能，方便夹紧和拆卸工件，减少操作人员的劳动强度。
角型轴承箱加工工艺规程和夹具设计对于加工质量和效率都有着重要的影响。
在实际加工中，应根据具体情况进行合理的选择和优化，以达到最佳的加工效果。
机械课设说明书--冀晓恺
机械制造工艺学课程设计设计说明书角形轴承箱路线和夹具设计一,课程设计目的:1. 熟练运用“机械制造工艺学”课程中的基本理论以及生产实际中学到的实践知识，正确制定一个中等复杂零件的工艺规程。
2. 根据被加工零件的工艺规程，运用夹具设计的基本原理和方法，设计一套专用夹具。
3. 培养熟悉并运用有关手册、标准、图表等技术资料的能力。
4. 进一步培养识图、制图、运算和编写技术文件的基本技能。
二,零件分析和零件图1.零件分析根据题目要求,角形轴承箱是用于轴承安装时用于稳定轴承工作状态而设计的零件。
其内孔直径与轴承外圆直径相配,其它部分如两条相互垂直的槽则用于与箱体外壁的连接。
因此需要保证零件刚性和自身精度.对于该零件，由于它与轴承的配合是内孔,需要达到很高精度(圆度0.008,表面粗糙度 1.6),同时两条相互垂直的槽需要与轴承箱壁配合,间接影响孔的配合.它也有垂直度,平行度,与两端面的同轴度要求.我们要进行铣平面，槽，钻孔以及镗大孔各道工序。
由于两端面是后续若干道工序的定位基准，虽然它的精度要求为粗糙度12.5，粗铣即可.但由于通过B面可以定位其它一些工序，所以对B面进行互为基准半精铣，即按铣B平面-铣B平面的相对平面D-铣B平面交互加工；在镗大孔的时候，我们即以已经半精加工的B面为定位基准，再加外圆定位，从而实现较高加工质量，因为精度要求较高，我们安排了粗镗—半精镗—精镗的加工路线，并且，为了进一步提高加工精度，将精镗安排在加工工序末，避免加工过程中的磨损或其它对精度的影响.对于题目要求的形位精度,在加工中保证方法如下:内孔有0.008的圆度要求,由于在加工内孔时以平面定位,故加工平面用a, 180的定位元件如非标准圆柱销,非标准底板等精度要求应达到相应标准.同时对内孔进行粗镗—半精镗—精镗,即可以保证圆度.b,六个小孔具有较高的位置要求，为保证它与大孔的同轴度,采用分度盘在一个工序内完成，避免重复加工可能引起的位置误差.c,两相互垂直的槽由于其有垂直度和平行度和同轴度的要求，所以采用互为基准原则反复加工，且采用一面两孔的定位方法，保证其精度和粗糙度要求；至于两槽中的孔，也采用一面两孔的定位方法保证其精度。
角形轴承箱课程设计

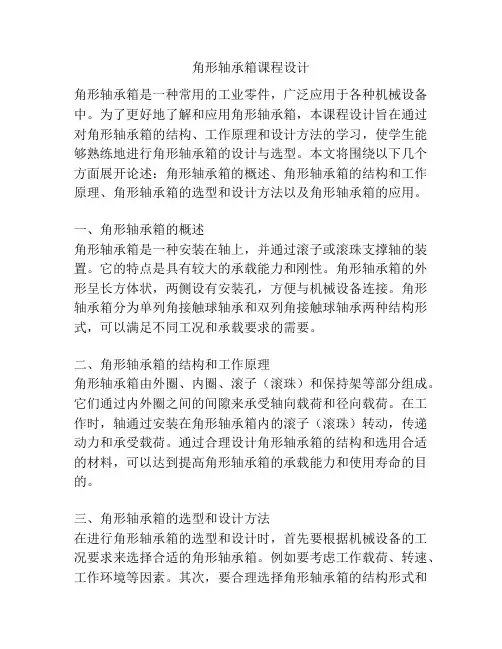

角形轴承箱课程设计角形轴承箱是一种常用的工业零件，广泛应用于各种机械设备中。
