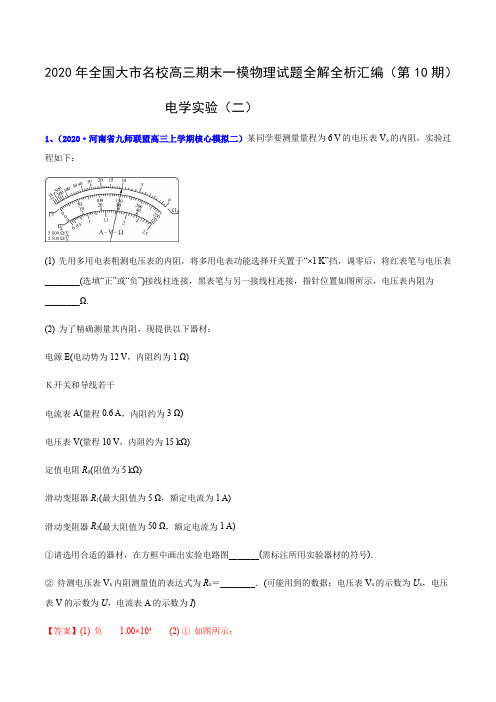

2020年全国大市名校高三期末一模物理试题全解全析汇编（第10期）电学实验（二）1、（2020·河南省九师联盟高三上学期核心模拟二）某同学要测量量程为6 V的电压表V x的内阻，实验过程如下：(1) 先用多用电表粗测电压表的内阻，将多用电表功能选择开关置于“×1 K”挡，调零后，将红表笔与电压表________(选填“正”或“负”)接线柱连接，黑表笔与另一接线柱连接，指针位置如图所示，电压表内阻为________Ω.(2) 为了精确测量其内阻，现提供以下器材：电源E(电动势为12 V，内阻约为1 Ω)Ｋ开关和导线若干电流表A(量程0.6 A，内阻约为3 Ω)电压表V(量程10 V，内阻约为15 kΩ)定值电阻R0(阻值为5 kΩ)滑动变阻器R1(最大阻值为5 Ω，额定电流为1 A)滑动变阻器R2(最大阻值为50 Ω，额定电流为1 A)①请选用合适的器材，在方框中画出实验电路图_______(需标注所用实验器材的符号)．②待测电压表V x内阻测量值的表达式为R x＝________．(可能用到的数据：电压表V x的示数为U x，电压表V的示数为U，电流表A的示数为I)【答案】(1) 负 1.00×104(2) ①如图所示；②-x xU R U U 0【解析】（1）红表笔是欧姆表的负极，所以应该接电压表的负接线柱．电压表的内阻为410.01000 1.0010⨯Ω=⨯Ω．（2）滑动变阻器的电阻远小于电压表的内阻，应该选择分压接法，若使用1R 会使流过滑动变阻器的电流超过1A ，故要选择2R ，电路图如图：根据欧姆定律可得电压表内阻的测量值为：x x x x x U U RR U U U U R ==--． 2、（2020·安徽省滁州市天长中学等金三角联盟高三上学期第二次联考）物理社找到一根拉力敏感电阻丝，其阻值随拉力F 变化的图像如图甲所示，社员们按图乙所示电路制作了一个简易“吊杆”。
解析版-2020年高考物理考前冲刺电学实验综合试题
2020年高考物理考前冲刺电学实验综合试题1.某小组在做“描绘小灯泡的伏安特性曲线”实验中选用了规格为“3.8V，0.5A”的小灯泡，并选用多用电表测小灯泡两端的电压。
(1)在红、黑表笔与多用电表已正确连接情况下，按图1所示的电路图正确接线后，多用电表一支表笔接①处，另一支表笔接触点从②换到③时，多用电表的示数变化较大，而电流表示数几乎不变则表笔与电路的正确接法是______(填字母)A.红表笔接①，黑表笔接②B.红表笔接①，黑表笔接③C.黑表笔接①，红表笔接②D.黑表笔接①，红表笔接③(2)在某次正确的操作中，多用电表的选择开关与指针位置分别如图2和图3所示，则多用电表的读数是______。
(3)该小组测得了多组电压、电流数据后，在I−U坐标系中正确地描好了一系列数据点，如图4所示。
甲同学认为根据数据点应连接成直线①，乙同学认为应连接成光滑曲线②.你认为正确的是______同学(选填“甲”或“乙”)；由正确图线求出电压为2.00V时小灯泡的电阻R x=______Ω(保留两位有效数字)。
【答案】A 3.2V乙 5.0【解析】解：(1)万用表可作为电压表和电流表及欧姆表用，电压表测电压可并联在电路中，①电表中表头的电流有固定的流向必须从红表笔流进，黑表笔流出，故红表笔接在①处；由于表笔接触点从②换到③时，多用电表的电压的示数变化较大，可知电流表的内电阻对测量的结果影响较大，所以应采用电流表外接法，所以黑表笔接②。
故A正确，BCD错误故选：A(2)由图2可知，该测量的结果为电压，档位是直流5V；由图3可知，5V的电压档的最小刻度为0.1V，可得该电压为3.2V；(3)小灯泡的伏安特性曲线为曲线，所以要连接成光滑曲线，故乙正确，甲错误；由图可知，当电压为2.00V时对应的电流值为0.40A，根据欧姆定律，知电阻：R=UI =2.004.0=5.0Ω故答案为：(1)A；(2)3.2V；(3)乙，5.0(1)根据电压表电流表和欧姆表的工作原理选取合适的表，万用表的红色表笔接电源的正极。
专辑20电学实验(一)- 2020年全国大市名校高三期末一模物理试题全解全析汇编(第10期)(解析版)

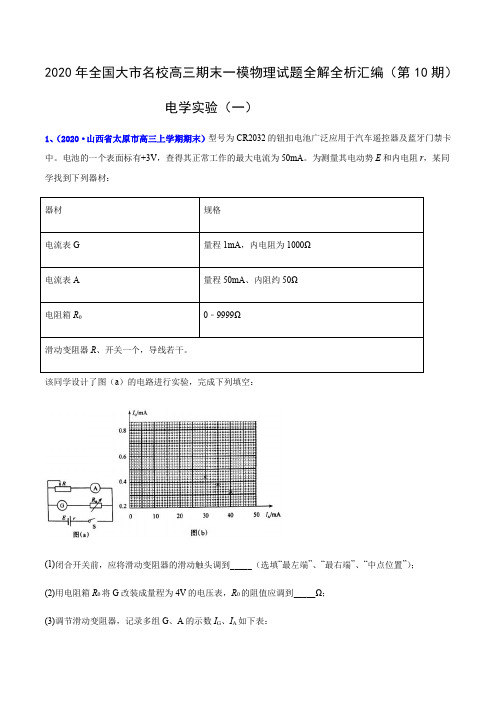

2020年全国大市名校高三期末一模物理试题全解全析汇编（第10期）电学实验（一）1、（2020·山西省太原市高三上学期期末）型号为CR2032的钮扣电池广泛应用于汽车遥控器及蓝牙门禁卡中。
电池的一个表面标有+3V，查得其正常工作的最大电流为50mA。
为测量其电动势E和内电阻r，某同学找到下列器材：该同学设计了图（a）的电路进行实验，完成下列填空：(1)闭合开关前，应将滑动变阻器的滑动触头调到_____（选填“最左端”、“最右端”、“中点位置”）；(2)用电阻箱R0将G改装成量程为4V的电压表，R0的阻值应调到_____Ω；(3)调节滑动变阻器，记录多组G、A的示数I G、I A如下表：在图（b ）中补全数据点，作出I G －I A 图线____。
(4)根据图（b ）可求得E ＝_____V ，r ＝_____Ω。
（保留三位有效数字）【答案】最左端 3000 3.20 48.0【解析】(1)[1]闭合开关前，应使电路中的电阻值尽可能大，所以将滑动变阻器的滑动触头调到最左端；(2)[2]把量程1mA ，内电阻为1000Ω的电流表改装为量程为4V 的电压表，量程扩大了4倍，根据电压表改装的原理可知，串联分压电阻的分压是电压表两端电压的3倍，由于电流表内阻为1000Ω，则串联电阻的阻值为3000Ω；(3)[3]由描点法作出I G ﹣I A 图线如图：(4)[4]根据闭合电路欧姆定律A E U I r +＝()G g U I r r ⋅+串＝进行数学变形得G A g g r E I I r r r r +++串串=- 根据数学知识得知I G ﹣I A 关系图线的纵截距g b E r r +串＝ 由图得到b ＝0.80mA，则电源的电动势()30.801010003000V 3.20V E ⨯⨯+﹣＝＝[5]内阻()G g A A I r r U r I I ∆+∆=∆∆串＝＝()()330.800.2010100030000.50100---⨯⨯+⨯-Ω≈48.0Ω 2、（2020·山东省枣庄市高三上学期期末）某探究学习小组探究一个标有“6V ，0.5A"的微型直流电动机正常工作时的输出功率。
专辑20电学实验(一) -2020年全国大市名校高三期末一模物理考试试题全解全析汇编(解析版)
2020年全国大市名校高三期末一模物理试题全解全析汇编（第8期）电学实验（二）1、（2020·河北省保定市安国中学高三11月月考）某研究性学习小组利用如图甲所示电路测量电池组的电动势E 和内阻r ．根据实验数据绘出如图乙所示的R －1I图线，其中R 为电阻箱读数，I 为电流表读数，由此可以得到E －________－r －________．（保留一位有效数字）【答案】 (1). 3.0 (2). 1.0【解析】由()E I R r =＋得，E R r I=-，则1R I -图象的斜率即为电池组电动势的大小，即E=3.0V ，图象纵轴截距的绝对值为电池组的内阻r=1 .0Ω．2、（2020·安徽省六安一中高三线下自测三）在测定一节干电池的电动势和内电阻的实验中，备有下列器材：A ．待测的干电池（电动势约为1.5 V ，内电阻小于1.0 Ω －B ．电流表A 1（量程0－3 mA ，内阻R g1=10 Ω－C－电流表A 2（量程0－0.6 A ，内阻R g2=0.1 Ω－D ．滑动变阻器R 1－0－20 Ω－10 A－E ．滑动变阻器R 2－0－200 Ω－l A－F ．定值电阻R 0－990Ω－G ．开关和导线若干－1）某同学发现上述器材中没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a－－－b ）两个参考实验电路，其中合理的是__图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选__（填写器材前的字母代号）．－2）图乙为该同学根据（1）中选出合理的实验电路，利用测出的数据绘出的I 1－I 2图线（I 1为电流表A 1的示数，I 2为电流表A 2的示数，且I 2的数值远大于I 1的数值），但坐标纸不够大，他只画了一部分图线，则由图线可得被测电池的电动势E =__V ，内阻r =__Ω－－3）若图线与纵坐标轴的交点等于电动势的大小，则图线的纵坐标应该为_________A－I 1－R 0+R g1－ B－I 1•R 0 C－I 2－R 0+R g2－ D－I 1•R g1－【答案】 (1). （1）b (2). D (3). （2）1.48 (4). 0.84 (5). （3）A【解析】（1）上述器材中虽然没有电压表，但给出了两个电流表，电路中电流最大：I m =1.51A=1.5 A ；故电流表至少应选择0～0.6 A 量程； 故应将3 mA 故应将电流表G 串联一个电阻，改装成较大量程的电压表使用．电表流A 由于内阻较小；故应采用相对电源来说的外接法；故a 、b 两个参考实验电路，其中合理的是b ；因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小．滑动变阻器应选D （R 1），的（2）根据电路结构结合闭合电路欧姆定律知102()A E I R R I r =++解得：1200()()A A E r I I R R R R =-++ 所以图像的纵坐标30 1.4810()A E R R -=⨯+ ; 解得： 1.48E V = 图像的斜率330(1.48 1.10)0.8410()0.45A r k R R ---===⨯+ 解得：0.84r =Ω（3）根据闭合电路欧姆定律可知U =E ﹣Ir ，若图线与纵坐标轴的交点等于电动势的大小，则图线的纵坐标应该为路段电压，而U =I 1（R 0+R g1），即图线的纵坐标应该为I 1（R 0+R g1），故选A3、（2020·河北省保定市安国中学高三11月月考）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需 要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：（1）仪器连线如图l 所示（a 和b 是多用电表的两个表笔）．若两电表均正常工作，则表笔a 为_________ （填“红”或“黑”）色；（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a ），（b ），（c ）所示，则多用电表的读数为_________Ω．电流表的读数为_________mA ，电阻箱的读数为_________Ω：（3）将图l 中多用电表的两表笔短接，此时流过多用电表的电流为_________mA ；（保留3位有效数字） （4）计算得到多用电表内电池的电动势为_________V ．（保留3位有效数字）【答案】 (1). 黑 (2). 14.0 (3). 53.0 (4). 4.6 (5). 102 (6). 1.54【解析】（1）[1]多用电表在使用时必须使电流从红表笔（正接线柱）流进，黑表笔（负接线柱）流出，串联的电流表也必须使电流从正接线柱流进，负接线柱流出，所以可以判断电流是从a 表笔流出的为黑表笔． （2）[2]多用电表用×1倍率测量，读数为14.0×1=14.0Ω；[3]电流表的量程是60mA ，读数为53.0mA ；[4]电阻箱的读数为0×100+0×10+4×1+6×0.1=4.6Ω．（3）、（4）[5][6]多用电表测量电阻的原理是闭合电路的欧姆定律，多用电表内部的电路等效的直流电源（一般为电池）、电阻、表头与待测电阻串联，当表头短接时电路电流最大为表头的满偏电流g g E I r R r =++，将g R 取为g r r R ++为多用电表的内阻，当待测电阻等于g R 时，这时表头半偏，表针指在欧姆表盘的中值上，所以g R 又称为中值电阻．当选择×1倍率测量时中值电阻直接在欧姆表盘上读数为15Ω．在（2）中多用电表外的电阻为多用电表的读数14.0Ω，干路电流是53.0mA，则电源电动势是()()0.0531514V 1.54VE I R R=+=⨯+=内外；则短接时对应满偏电流1.54102mA15ggEIR===．4、（2020·安徽省六安一中高三线下自测三）某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s 读一次微安表的读数i，将读数记录在预先设计的表格中。
2020年全国省市名校高三期考、模拟考物理试题分类汇编：电学实验(一)(解析版)
2020年全国大市名校高三期末一模物理试题全解全析汇编（四）电学实验（一）1、（2020·山西省大同市市直学校高三第一次联考）用直流电源（内阻可忽略不计）、电阻箱、定值电阻R0（阻值为2.0kΩ）、开关和若干导线，连接成如图甲所示的电路来测量电压表V（量程3V）的内阻R V。
（1）闭合开关S，适当调节电阻箱的阻值R，读出电压表的示数U，获得多组数据。
（2）若实验时电阻箱的读数如图乙所示，其值____________Ω。
（3）根据测得的数据画出如图丙所示的1U—R关系图线，由图像上的数据可计算得到直流电源电动势为____________ V，进而求得电压表的内阻R V=____________kΩ。
（计算结果均保留两位有效数字）（4）若电源内阻不可忽略，用此法测得的R V____________（填“偏大”或“偏小”）。
【答案】(1). 6500 (2). 5.1 (3). 7.0k (4). 偏大【解析】（2）[1]．由图示电阻箱可知，其示数为：0×100kΩ+0×10kΩ+6×1000Ω+5×100Ω+0×10Ω+0×1Ω=6500Ω；（3）[2][3]．根据闭合电路欧姆定律可得：第 1 页共18 页第 2 页 共 18 页0V VU E R R R R =++（） 整理可得：01 1V V VR R R U ER ER +=⋅+ 图象的斜率：10.500.251936U k R ∆-===∆ 图象纵轴截距：b =0.25 则：0.25 9.0136b k == 由图示图象可知： 0V V R R b ER += 1Vk ER = 解得： E =5.1VR V =7000.0Ω=7.0kΩ；第 3 页 共 18 页（4）[4]．考虑电源内阻r ，由欧姆定律得：0V VU E R R R r R =+++（） 实际测量的相当于是R V +r ，相对R V 的阻值来说偏大。
专辑39 电学实验(二)- 2020年全国大市名校高三期末一模物理考试试题全解全析汇编(第13期)(
2020年全国大市名校高三期末一模物理试题全解全析汇编1、（2020·上海市杨浦区高三上学期期末）电场中等势线的描绘的实验装置如图所示．(1)一个学生在做此实验时的主要准备步骤如下．①在木板上依次铺放白纸、复写纸、导电纸各一张，导电纸有导电物质的一面朝下；②导电纸上平放着跟它接触良好两个圆柱形电极，两电极分别与电源的两极相连；③从一个电流传感器的两个接线柱引出两支探针；④在导电纸上画出两个电极的连线，在连线上选取间距大致相等的5个点作基准点，并用探针把它们的位置压印在白纸上．以上准备步骤中，错误的有___________(写序号)，应改为______________________．(2)在图的a 、b 、c 、d 、e 五个基准点中，电势最高的点是___________点．(3)若传感器的两个接线柱分别接触图中d 、f 两点(f 、d 连线和A 、B 连线垂直)时，d 、f 两点___________大于零，则传感器的“+”接线柱接在___________点，要使传感器示数为零，应将接f 的探针___________(填“向左”或“向右”)移动．【答案】 (1). ①③ (2). 放置导电纸时有导电物质的一面应向上;应使用电压传感器 (3). a 点(4). 电压 (5). f 点 (6). 向右移动【解析】【分析】（1）描绘电场中等势线”的实验原理是用恒定电流场模拟静电场，需要直流电源，等势线描绘在白纸上，的在木板上依次铺放白纸、复写纸、导电纸，放置导电纸时有导电物质的一面应向上，电极与导电纸应有良好的接触；（2）根据顺着电场线方向电势逐渐降低，判断电势的高低；（3）由图可知f点的电势高于d点的电势，传感器的“+”接线柱应接在f点，要找到等势点，应将接f的表笔向右移动；（1）以上准备步骤中，错误的是：①、③；应改为：①中：本实验首先要在导电纸上找到等势点，再这些点描在白纸上，将等势线描绘在白纸上，所以有导电物质的一面必须朝上，否则不能找到等势点；③中：为了找到等势点，应使用电压传感器；（2）图中A模拟正电荷，B模拟负电荷，AB间电场线方向从A指向B，根据顺着电场线方向电势降低可知，电势最高的点是a点；（3）根据等量异种电荷等势面的分布情况可知：f点的电势高于d点的电势，要使d、f两点电压大于零，则传感器的“+”接线柱应接在f点，要找到等势点，应将接f的表笔向右移动．【点睛】理解本实验的原理和方法是解决此实验的关键，并要掌握两等量异号电荷周围电场线与等势面的特点来解决这类问题．2、（2020·陕西省榆林市高三第二次模拟）某同学做“描绘小灯泡的伏安特性曲线”的实验。
高中物理《电学实验》练习题(附答案解析)
高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝密★启用前2020届高三上学期期末模拟练习《电学实验》实验题(共10小题,每小题10.0分,共100分) 1.某物理兴趣小组通过查阅资料知道将锌，铜两个电极插入水果中，制成的“水果电池”的电动势大小为1 V左右．甲同学找来了一个柠檬做实验，用量程为0～3 V，内阻约为50 kΩ的电压表测其两极时读数为0.96 V，但当他将四个这样的电池串起来给标称值为“3 V0.5 A”的小灯泡供电时，灯泡并不发光，检查灯泡，线路均无故障．这是因为“柠檬电池”的内阻较大．(1)乙同学用内阻约为500 Ω的灵敏电流表直接连在“柠檬电池”的两极，测得电流为0.32 mA，根据前面电压表测得的电压，估算出“柠檬电池”的内阻值约为________Ω.(2)为了更准确地测定一个“柠檬电池”的电动势和内阻，实验室提供了以下器材可供选择：A．灵敏电流表A1(量程为0～0.6 mA，内阻r＝800 Ω)B．灵敏电流表A2(量程为0～250 μA，内阻未知)C．滑动变阻器R(最大阻值约为10 Ω)D．变阻箱R′(0～9999 Ω)E．开关S和导线若干为了尽可能准确地测定“柠檬电池”的电动势和内阻，实验中除了带有锌，铜两电极的水果电池外，还应选择的器材是_______________(填器材前的字母代号)；利用前面选择的器材，在方框中画出测量的电路图(图中要标明相关器材的字母代号)．2.为了精确测量某一玩具电动机中导线圈的电阻，某实验小组设计了如图甲所示的电路，可供选择的实验仪器如下：电流表A1（0～3A，约5）；滑动变阻器R1（0～1k，额定电流0.5A）；电流表A2（0～100mA，约10）；滑动变阻器R2（0～50，额定电流2A）；多用电表；定值电阻R0＝20；电源（3V，约1）及开关等，导线若干；（1）请按图甲将图乙实物图连接完整；（2）应选择的电流表是，滑动变阻器是；（填写符号）（3）测量过程中应保证电动机；（填“转动”或“不转动”）（4）为防止烧坏电动机，实验中要分次读取数据，由实验测得的数据已在图丙的U－I图中标出，请你完成图线，并由图线求出玩具电动机中导线圈的电阻R＝。
（保留两位有效数字）3.用电阻箱R，多用电表电流挡，开关和导线测一节干电池的电动势E和内阻r，如图乙．（i）若电阻箱电阻在几十Ω以内选取，R0=4.5Ω，则多用表选择开关应旋转至直流电流的（填“1mA”，“10mA”或“100mA”）挡（已知在该电流挡多用表的内阻r g=3.0Ω）．（ii）多次调节电阻箱，并从多用表上读得相应的电流值，获取多组R和I的数据，作出了如图丙所示的图线．图线横轴截距的绝对值表示；由该图线可得干电池的电动势E测= V（计算结果保留三位有效数字）．（iii）本实验的误差主要来源于（填“测量误差”或“电表内阻”）．4.为了测定某迭层电池的电动势（约15～18V）和内阻（小于2Ω），需要把一个量程为6V的直流电压表接一个固定电阻（用电阻箱代替），改装量程为18V的电压表，然后用伏安法测电源的电动势和内阻，以下是该实验的操作过程：（1）把电压表量程扩大，实验电路如图甲所示，请完成第五步的填空．第一步：把滑动变阻器滑动片移到最右端第二步：把电阻箱阻值调到0 第三步：闭合开关第四步：把滑动变阻器滑动片调到适当位置，使电压表读数为6V 第五步：把电阻箱阻值调到适当值，使电压表读数为V 第六步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其他线路，即得量程为18V的电压表（2）上述实验可供选择的器材有：A，迭层电池（电动势约15～18V，内阻小于2Ω）B，电压表（量程为6V，内阻约10KΩ）C，电阻箱（阻值范围0～9999Ω，额定功率小于10W）D，电阻箱（阻值范围0～99999Ω，额定功率小于10W） E，滑动变阻器（阻值范围0～20Ω，额定电流2A） F，滑动变阻器（阻值范围0～2KΩ，额定电流0.2A）电阻箱应选，滑动变阻器应选（用大写字母表示）（3）用扩大了量程的电压表（电压表的表盘没变），方法采用伏安法，测量电源电动势E和内阻r，实验电路如图乙所示，得到多组电压U和电流I的值，并作出U-I图象如图丙所示．可知电池的电动势为 V，内电阻为Ω．（保留三位有效数字）5.某同学自制了一只水果电池，并选用下列器材测量该电池的电动势与内阻．A．电压表：量程0.6V，内阻约2kΩB．电阻箱：0-9999ΩC．电键与导线若干用上述器材连接的电路如图所示，测得了U与R的数据，并计算出了相应的数据，见下表：（1）要测定电源电动势与内阻，需从上表中选择适当的两组数据，并在右图中作出相应的图象；（2）利用所作的图象，测得电源电动势E测= V，电源内阻r测= Ω．（结果保留两位有效数字）（3）此电路测电动势与内阻的测量值与真实值的关系是：E测E真，r测r真（选填“＜”，“＞”或“＝”）6.某同学为描绘某元件的伏安特性曲线，在实验室中做了以下实验：①用多用电表欧姆档粗略测量该元件的电阻，选用×10档，测量结果如图所示，则测得的电阻为Ω；②实验室中有如下器材：A．电流表A1(量程0.6 A，内阻约0.6Ω)B．电流表A2(量程30mA，内阻约2Ω)C．电压表V(量程3 V，内阻约3kΩ)D．滑动变阻器R1(10Ω，0.3A)E．滑动变阻器R2(1000Ω，0.1A)F．电源E(电动势3V，内阻约0.1Ω)G．开关S及导线若干请同学们选择合适的仪器，在虚线框内画出实验电路图，要求闭合开关前滑动变阻器放置在合适位置；③如图中Ⅰ，Ⅱ图线，一条为元件真实的U—I图线，另一条是本次实验中测得的U—I图线，其中是本次实验中测得的图线．7.某待测电阻Rx的阻值在80～100 Ω之间，现要测量其阻值，实验室提供如下器材：A．电流表A1(量程30 mA，内阻r1＝10.0 Ω)B．电流表A2(量程60 mA，内阻r2约为15 Ω)C．电流表A3(量程0.6 A，内阻r3约为0.2 Ω)D．电压表(量程15 V，内阻约为20 kΩ)E．定值电阻R0＝90.0 ΩF．滑动变阻器R，最大阻值约为10 ΩG．电源E(电动势4 V，内阻很小)H．开关S，导线若干(1)测量要求电表读数不得小于其量程的，要完成此实验，在上述提供的器材中，应选用________(填写器材前的序号)．(2)请你在虚线框内画出测量电阻Rx的最佳实验电路图(图中元件用题干中相应的元件符号标注)．(3)待测电阻Rx的表达式为Rx＝__________，式中各符号的物理意义为_________________．8.某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。
（1）现有电源（4V,内阻可不计）,滑动变阻器（0～50Ω,额定电流2A）,开关和导线若干以及下列电表A. 电流表（0～0.6 A,内阻约0.125Ω）B. 电流表（0～3 A,内阻约0.025Ω）C.电压表（0～3 V,内阻约3 kΩ）D.电压表（0～15 V,内阻约15 kΩ）为减小测量误差,在实验中,电流表应选用,电压表应选用（选填器材前的字母）;实验电路应采用图中的（选填“甲”或“乙”）。
（2）接通开关,改变滑动变阻器滑片P的位置,并记录对应的电流表示数I，电压表示数U。
某次电表示数如图所示,可得该电阻的测量值Rx=Ω。
（3）若在（1）问中选用甲电路,产生误差的主要原因是;若在（1）问中选用乙电路,产生误差的主要原因是。
（选填选项前的字母）A.电流表测量值小于流经R x的电流值B.电流表测量值大于流经R x的电流值C.电压表测量值小于R x两端的电压值D.电压表测量值大于R x两端的电压值9.在“练习使用多用电表”实验中，某同学进行了如下的操作：(1)用多用电表欧姆挡测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零(如图a所示)，然后用两表笔接触待测电阻的两端(如图b所示)，这两步操作是否合理？________(选“a合理”或“b合理”或“都不合理”)(2)用多用电表电流挡测量电路中电流，该同学将选择开关置于直流50 mA挡，连接的电路如图c 所示，图中多用电表测量的是________(填“甲电阻的电流”，“乙电阻的电流”或“总电流”)，测得的值是________．(3)该同学要测量多用电表直流“2.5 V”挡的内阻R V(约为20 kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势E为2 V，内阻可忽略不计)，电阻一个(阻值R为10 kΩ)，电键一个，导线若干．要求：(Ⅰ)画出实验电路图(多用电表用表示)；(Ⅱ)写出R V的表达式 (用字母表示)．10.一节干电池，电动势大约为1.5 V．内电阻约为0.5 Ω.某实验小组的同学们为了比较准确地测出该电池的电动势和内电阻，他们在老师的支持下得到了以下器材：A．电压表V(15 V，内阻R V约为5 kΩ)B．电流表G(量程3.0 mA，内阻R g＝10 Ω)C．电流表A(量程0.6 A，内阻R A＝0.50 Ω)D．滑动变阻器R1(0～20 Ω，10 A)E．滑动变阻器R2(0～100 Ω，1 A)F．定值电阻器R3＝990 ΩG．开关S和导线若干(1)为了尽可能准确地进行测量，同时为了操作方便，实验小组设计了如图1所示的电路图，请填出图中a，b，c处应选用的器材分别是________，________，________.(填写器材序号)(2)同学们根据该方案测出相关数据，并在坐标系内作出相应的图线如图2所示．根据该图线可以求出电源的电动势E＝________ V(保留三位有效数字)，电源的内阻r＝________ Ω(保留两位有效数字)．答案解析1.【答案】(1)2660(2)AD E电路如图所示【解析】(1)用灵敏电流表直接测，则E＝I(R A＋r)＝0.32(500＋r)×10－3V；用电压表测，则E＝(R V＋r)＝(50×103＋r) V，联立以上二式解得r＝2660Ω；(2)因只提供电流表，故选用电流表和变阻箱来测量，电流表需要知道其精确内阻，选用A1，还需要D，E，电路图如图所示．2.【答案】（1）如图所示（2）A2R2（3）不转动（4）如图所示，20【解析】（1）按原理图连线，如上图所示（2）由题中的U-I图象可知，电流表选A2，为使电路调节方便滑动变阻器选R2，（3）若电动机转动会有机械能的转化，此时电动机就是非纯电阻电路，不能满足欧姆定律成立的条件，故要在测量过程中应保证电动机“不转动”，（4）将图象连成直线，如图所示，并求出图像的斜率即为待测的电动机的电阻R=20。
3.【答案】（i）100mA （ii）定值电阻R0，电表内阻r g和电源内阻r之和（或R0，r g和r之和），在1.36~1.46范围都给；（iii）测量误差【解析】（i）如果电阻箱电阻用几十欧姆，据：可以估算电路中电流为几十毫安，故电流表应选择量程为100mA的。
