【CN209327981U】便携式增强现实交互装置【专利】

合集下载

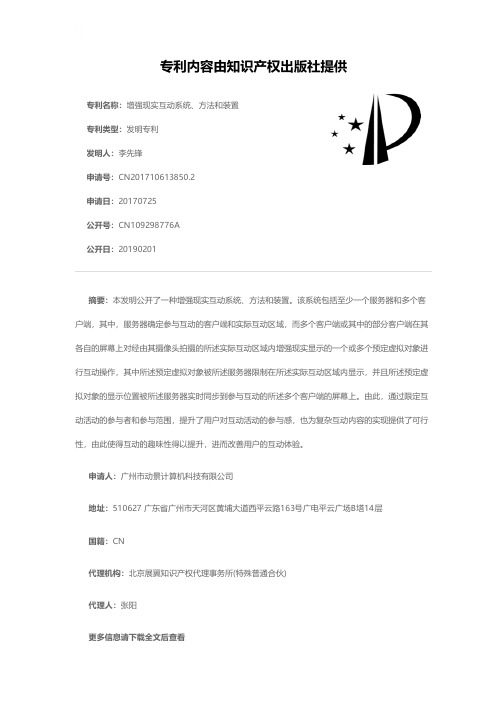

增强现实互动系统、方法和装置[发明专利]

专利名称：增强现实互动系统、方法和装置专利类型：发明专利
发明人：李先锋
申请号：CN201710613850.2
申请日：20170725
公开号：CN109298776A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明公开了一种增强现实互动系统、方法和装置。

该系统包括至少一个服务器和多个客户端，其中，服务器确定参与互动的客户端和实际互动区域，而多个客户端或其中的部分客户端在其各自的屏幕上对经由其摄像头拍摄的所述实际互动区域内增强现实显示的一个或多个预定虚拟对象进行互动操作，其中所述预定虚拟对象被所述服务器限制在所述实际互动区域内显示，并且所述预定虚拟对象的显示位置被所述服务器实时同步到参与互动的所述多个客户端的屏幕上。

由此，通过限定互动活动的参与者和参与范围，提升了用户对互动活动的参与感，也为复杂互动内容的实现提供了可行性，由此使得互动的趣味性得以提升，进而改善用户的互动体验。

申请人：广州市动景计算机科技有限公司
地址：510627 广东省广州市天河区黄埔大道西平云路163号广电平云广场B塔14层
国籍：CN
代理机构：北京展翼知识产权代理事务所(特殊普通合伙)
代理人：张阳
更多信息请下载全文后查看。

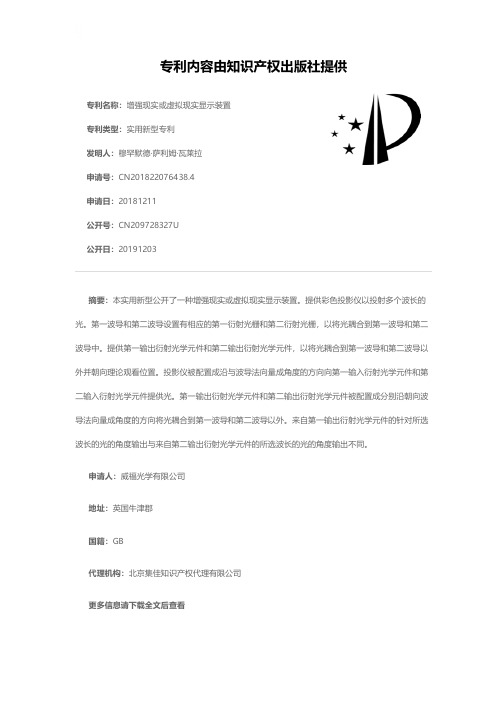

增强现实或虚拟现实显示装置[实用新型专利]

专利名称：增强现实或虚拟现实显示装置专利类型：实用新型专利
发明人：穆罕默德·萨利姆·瓦莱拉
申请号：CN201822076438.4
申请日：20181211
公开号：CN209728327U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种增强现实或虚拟现实显示装置。

提供彩色投影仪以投射多个波长的光。

第一波导和第二波导设置有相应的第一衍射光栅和第二衍射光栅，以将光耦合到第一波导和第二波导中。

提供第一输出衍射光学元件和第二输出衍射光学元件，以将光耦合到第一波导和第二波导以外并朝向理论观看位置。

投影仪被配置成沿与波导法向量成角度的方向向第一输入衍射光学元件和第二输入衍射光学元件提供光。

第一输出衍射光学元件和第二输出衍射光学元件被配置成分别沿朝向波导法向量成角度的方向将光耦合到第一波导和第二波导以外。

来自第一输出衍射光学元件的针对所选波长的光的角度输出与来自第二输出衍射光学元件的所选波长的光的角度输出不同。

申请人：威福光学有限公司
地址：英国牛津郡
国籍：GB
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

交互式增强现实[发明专利]

专利名称：交互式增强现实
专利类型：发明专利
发明人：林柏杰,张汉裕
申请号：CN201880030394.1申请日：20180309
公开号：CN110622219A
公开日：
20191227
专利内容由知识产权出版社提供
摘要：一种电子装置，其在所述装置的一侧上具有显示器，且在所述装置的相对侧上具有一个或多个图像传感器，所述电子装置使用所述一个或多个图像传感器捕获图像数据。

所述显示器在所述显示器上显示所捕获图像数据的一部分和重叠在所捕获图像数据的所显示部分上的第一图形对象。

使用所述一个或多个图像传感器检测用户动作。

根据检测到的用户动作满足一组标准的确定，基于所述用户动作更新所述图形对象的位置或用第二图形对象替换所述第一图形对象。

根据所述检测到的用户动作并不满足一组标准的确定，维持所述第一图形对象的所述显示。

申请人：杰创科增强现实有限公司
地址：中国香港九龙尖沙咀金马伦道48号中国保险大厦7楼C室
国籍：HK
代理机构：深圳新创友知识产权代理有限公司
代理人：江耀纯
更多信息请下载全文后查看。

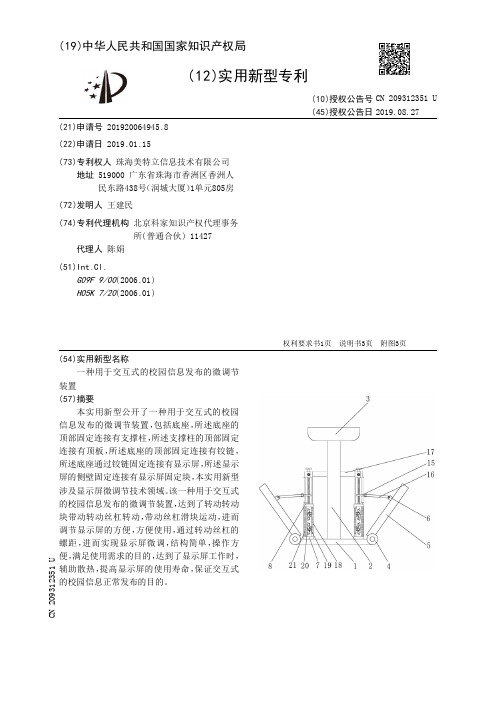

【CN209312351U】一种用于交互式的校园信息发布的微调节装置【专利】

实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种用于交互式的校结构固定，不能进行微调，显示效果不好，存在一定的死角的问题。 [0006] (二)技术方案 [0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于交互式的校园信息发布的微调节装置，包括底座，所述底座的顶部固定连接有支撑柱，所述支撑柱的顶部固定连接有顶板，所述底座的顶部固定连接有铰链，所述底座通过铰链固定连接有显示屏，所述显示屏的侧壁固定连接有显示屏固定块，所述底座的顶部固定连接有散热框，所述散热框的顶部固定连接有微调节框，所述微调节框的顶部设置有转动块，所述转动块的轴心处固定连接有转动丝杠，所述转动丝杠与微调节框转动连接，所述转动丝杠与微调节框的连接处设置有转动丝杠限位框，所述转动丝杠限位框的表面设置有固定螺栓，所述转动丝杠螺纹连接有丝杠滑块，所述丝杠滑块滑动连接有滑动杆，所述滑动杆与微调节框固定连接，所述丝杠滑块的侧壁设置有滑动块固定块，所述滑动块固定块转动连接有转动架，所述转动架远离滑动块固定块的一端与显示屏固定块转动连接，所述微调节框的侧壁固定连接有固定杆，所述固定杆与支撑柱固定连接，所述散热框的内部固定连接有风扇固定架，所述风扇固定架固定连接有风扇电机，所述风扇电机的输出端固定连接有风扇叶片，所述散热框的内部位于风扇叶片的前方设置有防护栅栏。 [0008] 优选的，所述底座为正六边形，所述显示屏的数量为六个。 [0009] 优选的，所述底座的底部为装饰层。 [0010] 优选的，所述顶板通过螺栓固定在墙顶。 [0011] 优选的，所述支撑柱的材料为不锈钢。
5 .根据权利要求1所述的一种用于交互式的校园信息发布的微调节装置，其特征在于：所述支撑柱(2)的材料为不锈钢。

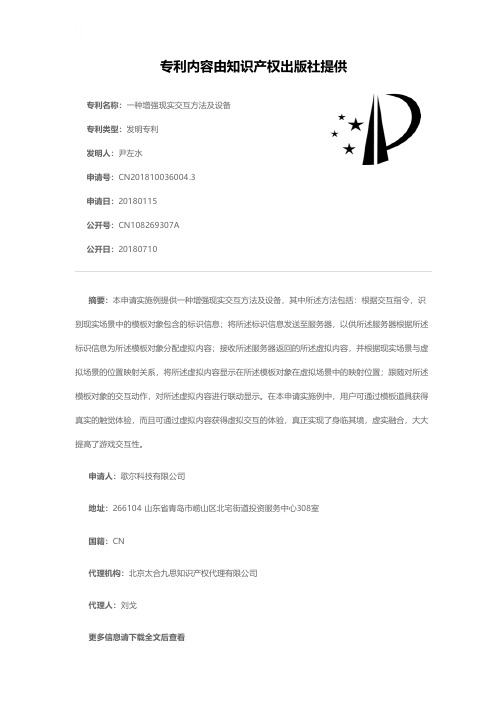

一种增强现实交互方法及设备[发明专利]

专利名称：一种增强现实交互方法及设备专利类型：发明专利
发明人：尹左水
申请号：CN201810036004.3
申请日：20180115
公开号：CN108269307A
公开日：
20180710
专利内容由知识产权出版社提供
摘要：本申请实施例提供一种增强现实交互方法及设备，其中所述方法包括：根据交互指令，识别现实场景中的模板对象包含的标识信息；将所述标识信息发送至服务器，以供所述服务器根据所述标识信息为所述模板对象分配虚拟内容；接收所述服务器返回的所述虚拟内容，并根据现实场景与虚拟场景的位置映射关系，将所述虚拟内容显示在所述模板对象在虚拟场景中的映射位置；跟随对所述模板对象的交互动作，对所述虚拟内容进行联动显示。

在本申请实施例中，用户可通过模板道具获得真实的触觉体验，而且可通过虚拟内容获得虚拟交互的体验，真正实现了身临其境，虚实融合，大大提高了游戏交互性。

申请人：歌尔科技有限公司
地址：266104 山东省青岛市崂山区北宅街道投资服务中心308室
国籍：CN
代理机构：北京太合九思知识产权代理有限公司
代理人：刘戈
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920327126.8
(22)申请日 2019.03.14
(73)专利权人南京信息工程大学
地址 210044 江苏省南京市江北新区宁六
路219号
(72)发明人闫冬　刘佳　郭斌　明梅　吴佳君　
(74)专利代理机构南京苏高专利商标事务所
(普通合伙) 32204
代理人柏尚春
(51)Int.Cl.
G06F 3/01(2006.01)
G02B 27/01(2006.01)
(54)实用新型名称
便携式增强现实交互装置
(57)摘要
本实用新型公开了一种便携式增强现实交
互装置，包括成像终端、感应触发源和可佩带式
移动终端，感应触发源设置在可佩戴式移动终端
的外侧面，感应触发源包括第一光学传感器、第
二光学传感器、第三光学传感器和射频传感器，
第一光学传感器和第三光学传感器关于可佩带
式移动终端的中心点对称设置，第一光学传感器
和第三光学传感器的两端相连平行于手掌，成像
终端上设置用于获得外界坐标系的摄像头、光学
接收器和射频接收器。

本实用新型能够有效降低
成像终端的成本，丰富交互方式，有利于增加用
户黏性。

权利要求书1页说明书3页附图3页CN 209327981 U 2019.08.30
C N 209327981
U
权　利　要　求　书1/1页CN 209327981 U
1.一种便携式增强现实交互装置，其特征在于：包括成像终端(1)、感应触发源(2)和可佩带式移动终端(3)，所述感应触发源(2)设置在可佩戴式移动终端(3)的外侧面，所述感应触发源(2)包括第一光学传感器(21)、第二光学传感器(22)、第三光学传感器(23)和射频传感器(24)，所述第一光学传感器(21)和第三光学传感器(23)关于可佩带式移动终端(3)的中心点对称设置，所述第一光学传感器(21)和第三光学传感器(23)的两端相连平行于手掌，所述成像终端(1)上设置摄像头(11)、光学接收器(12)和射频接收器(13)。

2.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述成像终端(1)为AR眼镜(4)或显示屏。

3.根据权利要求2所述的便携式增强现实交互装置，其特征在于：所述AR眼镜(4)上的光学接收器(12)和射频接收器(13)均有两个，分别设置在AR眼镜(4)的两个桩头(41)上。

4.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述成像终端(1)内部设置用于处理图像的芯片。

5.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述感应触发源(2)的外表面设置防水层和防撞层。

6.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述可佩带式移动终端(3)能够通过无线充电。

7.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述可佩带式移动终端(3)为指环形。

8.根据权利要求7所述的便携式增强现实交互装置，其特征在于：所述可佩带式移动终端(3)戴在中指或无名指部位。

9.根据权利要求1所述的便携式增强现实交互装置，其特征在于：所述成像终端(1)与可佩带式移动终端(3)通过蓝牙连接。

2。
