蒸汽锅炉停炉保养方法

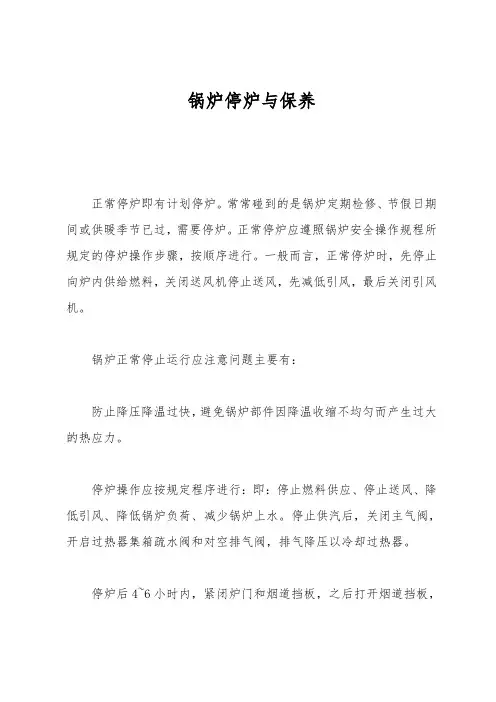

锅炉停炉与保养
锅炉停炉与保养正常停炉即有计划停炉。
常常碰到的是锅炉定期检修、节假日期间或供暖季节已过，需要停炉。
正常停炉应遵照锅炉安全操作规程所规定的停炉操作步骤，按顺序进行。
一般而言，正常停炉时，先停止向炉内供给燃料，关闭送风机停止送风，先减低引风，最后关闭引风机。
锅炉正常停止运行应注意问题主要有：防止降压降温过快，避免锅炉部件因降温收缩不均匀而产生过大的热应力。
停炉操作应按规定程序进行：即：停止燃料供应、停止送风、降低引风、降低锅炉负荷、减少锅炉上水。
停止供汽后，关闭主气阀，开启过热器集箱疏水阀和对空排气阀，排气降压以冷却过热器。
停炉后4~6小时内，紧闭炉门和烟道挡板，之后打开烟道挡板，缓慢强化通风，适当放水。
停炉18~24小时后，锅水温度不超过70度时可将锅水放尽。
保证锅炉与其它运行的锅炉可靠绝缘。
事故停炉又称紧急停炉。
事故停炉时应马上停止向炉内供给燃料，必要时扒出炉内燃料或用湿炉灰将火压灭。
在锅炉运行中的紧急停炉一般状况是：锅炉水位低于水位表的下部可见边缘，不断加大给水及用其它措施，但水位仍持续下降；锅炉水位超过最高可见水位，经放水仍不能见到水位；给水泵全部失效或给水系统故障，不能向锅炉进水；水位表或安全阀全部失效；锅炉元件损坏，危及运行人员安全；燃烧设备损坏，炉墙倒塌或构架被烧红等，严重威胁安全运行；其它异常状况危及安全运行。
事故停炉的操作程序是：马上停止添加燃料和送风，减弱引风；设法熄灭炉内明火；打开炉门、灰门、烟道挡板，以强化通风冷却；关闭主气阀，开启空气阀、安全阀、过热器疏水阀，排气降压；通过排污和上水改换锅水，锅水冷却至70度左右同意排水；因缺水事故引起紧急停炉时，严禁向锅炉上水，不得开启空气阀与安全阀快速降压。
锅炉停止运行后，应放出水。
锅内湿度很大，通风又不良，假设长期处于潮湿状态，在空气氧及二氧化碳作用下，锅的内表面会产生一层黄褐色的铁锈。
被腐蚀后的锅炉，在一定条件下仍持续与铁化合生成四氧化三铁，因而会加剧对锅炉金属的腐蚀。
锅炉停炉保养方法
停炉保养是指锅炉停炉后，为了防止锅炉内部金属表面发生锈蚀所采取的措施。
停炉保养方法主要有湿法保养、干法保养和充气保养等。
不同的锅炉，停炉不同的时间，其保养方法也不一样。
蒸汽锅炉长期保养适合用干燥剂法、碱液法；而热水锅炉的保养适合用碱液法，不适合用干燥剂法。
停炉在1个周以内，适合选用保持蒸汽压力法和热炉放水法；1个周到1个月选择保持给水压力法和充氮气法；1个月到3个月选择碱液法和保持给水压力投加亚硫酸钠法；3个月以上选择干燥剂法。
干法保护1热炉放水法：此法适用于运行转入检修的锅炉，即利用锅炉停用时的热量，将放水后的锅炉烘干。
具体方法如下：(1)锅炉熄灭后，停止供水和供汽，使汽压和水温自然下降；(2)当汽压下降到较为安全的压力时进行定期排污1T.5min,排污时压力稍有上升，可开启排气阀门降压，并向锅内补水保持水位；(3)锅炉压力降到O.IMPa,水位降至100T20°C时开始放水，将水放尽。
2充氨气法：向锅炉充入氨气，将内部空气全部排出，从而将金属表面湿润膜中的含氧量大幅减少，同时氨容易溶解在湿润膜中，使膜呈碱性，因此金属能够得到有效的保护。
虽然此法保养效果比较好，非常适合长期停炉保养，但是此法要求的条件非常严格，工序非常复杂，影响了它的推广使用。
3干燥剂法：⑴锅炉水位低于水位表的下部可见边缘。
⑵不断加大给水及采取其他措施，但水位仍继续下降。
⑶锅炉水位超过最高可见水位（满水）,经放水仍不能见到水位。
（4）给水泵全部失效或给水系统故障，不能向锅炉给水。
⑸水位表或安全阀全部失效。
（6）锅炉元件损坏，危及运行人员安全。
⑺燃烧设备损坏，炉墙倒塌或锅炉构架被烧红等，严重威胁锅炉安全运行。
（8）其他异常情况危及安全运行。
湿法保护1保持给水压力法（短期保养）：在锅炉停用时用除氧水充满锅炉并关闭全部阀门，用给水泵控制锅炉内压力（大于0.3MPa）,每天检测锅水含氧量，当含氧量超标时，应更换锅水。
也可将亚硫酸钠随给水送入锅内，并维持过剩量为5^10mg∕1,以提高防腐效果。
锅炉停用的保护方法
锅炉停用的保护方法常用的有两大类，即湿法保护和干法保护：1、湿法保护此类方法是将具有保护性的水溶液充满锅炉，杜绝空气中的氧进入锅内，从而避免或减缓锅炉因停炉而发生的腐蚀。
由于保护性水溶液配制的不同，具体有如下几种方法：(1)联氨法它是将化学除氧剂联氨和氨水以及催化剂硫酸钴配成的保护性水溶液打入锅炉中，使整个锅炉充满保护液。
联氨的加入量应使炉水的过剩联氨浓度在150～200mg／L 范围内。
加氨水的目的是为了使炉水的pH值达到10以上，加硫酸钴是起催化作用。
当注入保护性溶液前炉水的pH值已在10以上时，可不加氨水。
在注入保护性水溶液前，应关闭所有水系统的阀门和通路。
避免药液泄漏和氧气侵入炉水中。
维持锅内水压大于大气压力(如0.05MPa)，封闭锅炉。
联氨法适用于停用时间较长或者备用锅炉。
采用此法保养的锅炉，在启动前应排尽保护性水溶液并用水冲洗干净，排放前应予以稀释。
应注意，联氨具有毒性。
(2)氨液法它是将氨水配制成800mg／L以上的稀溶液，打入党锅炉中，使锅内水压略大于大气压力。
在保养期间应定期5~10天检查一次含氨量，若有下降应及时予以补充。
此法适用于长期保养性锅炉。
(3)保持给水压力法它是用给水泵将锅炉给水(除过氧的水)充满锅炉的水、汽系统，维持锅内水压在0.05MPa以上，关闭全部阀门，防止空气渗入炉内。
要注意保持锅内压力，当压力下降时，可用给水泵再顶压。
每天要测定炉水的溶解氧，溶解氧超过规定值时，应更换炉水。
此法最好加入亚硫酸钠，随给水一起进入锅炉，以提高防腐效果。
此法适用于短期停用的锅炉。
(4)保持蒸汽压力法用间断升大的办法保持锅炉蒸汽压力在0．1MPa以上，防止空气渗入锅炉的水、汽系统内。
此法适用于锅炉热备用。
(5)碱液法它是向炉内加添碱液(NaOH和Na3PO4)，使炉水pH值达10以上，以抑制锅水中溶解氧对锅炉的腐蚀。
保养期间，每天检查，不得泄漏，保证锅水碱度。
此法适用于较长时间停用的锅炉。
锅炉停用期间的保养与维护
锅炉停用期间的保养与维护发布时间：2023-02-03T05:30:15.711Z 来源：《中国电业与能源》2022年第18期作者：高永明[导读] 锅炉长时间停用会由于电化学腐蚀的作用导致锅炉出现溃疡性腐蚀情况高永明浙江大唐乌沙山发电有限责任公司浙江宁波 315722摘要：锅炉长时间停用会由于电化学腐蚀的作用导致锅炉出现溃疡性腐蚀情况，造成锅炉泄漏或者更严重的后果，导致企事业单位遭受一定的经济损失。
同时如果锅炉长期处于空气质量不良的环境，停用锅炉的损失会更严重，所以必须要加强停用锅炉的保养工作，加强锅炉腐蚀控制。
关键词：锅炉停用；保养；维护1停用锅炉腐蚀机理分析停用锅炉腐蚀指的是锅炉停用期间在亲水侧产生的化学腐蚀。
造成腐蚀的原因为水与氧长期接触，同时由于锅炉内部pH值以及CO2等方面的影响。
停用锅炉腐蚀大部分都是溃疡性的腐蚀，有的腐蚀呈现均匀性腐蚀状态，有的腐蚀呈现点状性状态。
对于均匀性溃疡腐蚀指的是铁锈腐蚀，一些轻微的腐蚀情况铁锈产物比较疏松，严重的情况则会形成铁锈片，而且质地坚硬。
一旦出现溃疡性腐蚀会导致锅炉的金属质地变薄，清除这些铁锈后金属表面会变得粗糙。
均匀性溃疡腐蚀主要是因为虽然锅炉表面的水垢已经清理掉，但是没有对锅炉进行保养，导致锅炉表面容易形成电化学腐蚀。
氧气作用于阴极，是一种比较强的去极剂，CO2溶于水后会分解出H+，也是比较强的阴极去极剂。
此外，如果O2和CO2同时存在的情况下，会加剧反应速度，因为二氧化碳可以作为融媒促进反应，将腐蚀的Fe（OH）2，转化为沉淀的Fe（OH）3，也就是形成片状的铁锈。
点状溃疡性的腐蚀主要是对锅炉金属表面泥渣以及沉积物等方面的沉淀，金属表面上的沉降物会造成泥渣空隙或者裂缝等，使得金属表面各个位置的电极电位出现。
对于氧溶解浓度比较大的电极为腐蚀的电腐蚀阴极，氧浓度小的电极由于电位比较低为阳极。
阴阳极形成一个腐蚀性电池，加重了锅炉的腐蚀。
此外，沉积物中的一些盐类物质能够在水中溶解，提升水膜中的盐量，使腐蚀情况更严重。
锅炉停炉后的保养方法
锅炉停炉后的保养方法问题：1、锅炉停炉后的为什么要保养？2、锅炉停炉后怎样保养？3、保养期间应注意哪些事项？4、停炉后的冷却和干式防腐锅炉停炉后保养主要包括两个方面，一是锅炉受热面内壁的防腐保养；二是锅炉受热面外壁的防腐保养。
通常大家一致的观点是前者，往往很重视管壁内部的腐蚀，而忽视外壁的腐蚀，今天在这里我们就这两个方面，从停炉后的锅炉腐蚀保养和冷却过程中的一些注意事项做一个简单的分析探讨，以与大家共同交流学习。
一、锅炉停炉后保养的意义：在锅炉停止备用期间或者检修期间，都要进行防腐保养。
这是因为锅炉停止运行后，锅炉汽水系统的金属内表面会遭到溶解氧的腐蚀。
外界空气必然会大量地进入锅炉汽水系统，此时锅炉已放水，但在炉管的金属内表面上往往因受潮而附着一层水膜，空气中的氧便溶解在水膜中，使水膜包含溶解氧，很容易引起金属的电化腐蚀。
当停运锅炉的金属表面上还有沉积物或者水渣时，腐蚀过程会进行得更快。
因此，锅炉在停运期间必须进行防腐保养。
下面简单介绍几种常见锅炉汽水系统的腐蚀：1、氧腐蚀给水系统正常运行中不会有氧腐蚀，只有在除氧器运行不正常，还有停炉后没有采取适当的保养措施，使空气进入受热面内。
2、沉积物腐蚀当锅内金属表面附有水垢或者水渣时，在其下面会发生严重的腐蚀，正常运行中金属表面在高温炉水中形成一层保护膜，反应如下：3Fe+4H2O====Fe3O4+4H2形成的Fe3O4氧化膜是致密的，具有良好的保护性能，锅炉可以不遭腐蚀。
使保护膜受到破坏的一个主要原因就是炉水的PH值不合适。
当PH小于8时或者大于13时腐蚀就会加快，因此炉水PH值一般在9—11之间。
3、水蒸气腐蚀锅炉在正常运行中，炉水有Fe3O4氧化膜保护，但是当炉水温度超过450℃时，就会由于热力等因素的影响，生成的Fe3O4氧化膜就不能保护，汽水温度570℃，反应生成Fe2O3,腐蚀加快。
水蒸气腐蚀属于化学腐蚀，发生这种腐蚀时，管壁均匀变薄，腐蚀的产物成粉末状或鳞片状，一般在锅炉内水平和倾斜的较小的管段，因水循环不畅和汽水分层，就可能在这些地方发生水蒸汽腐蚀。
锅炉停炉保护十二种常用保养法
锅炉停炉保护十二种常用保养法锅炉是工业的心脏，也是高价值的固定资产。
供暖结束以后，锅炉保养工作十分重要。
大量现实案例中，锅炉停用期间的腐蚀比运行时的腐蚀更为严重；锅炉穿孔腐蚀所造成的严重的、大规模的损坏往往不是发生在运行中，而是发生在停用期间。
据辽宁省锅炉检验研究所统计,在检查在用的800台采暖锅炉中,有755台发生了不同程度的腐蚀和结垢,其中较严重的占20%,与国外相比我国的锅炉寿命仅为设计寿命的1/3－1/2,锅炉汽水系统管网的寿命更短。
为防止锅炉汽水系统金属内表面受到空气或水中溶解氧的腐蚀，为防止锅炉设备及管网系统金属的电化学腐蚀加剧，采取相适应的保护措施来确保安全延长锅炉的运行使用寿命,具有重要的意义。
常用的锅炉停炉保养方法有十二种，分为干法保养和湿法保养两类。
常用的锅炉停炉干法保养有七种:这类方法是防止潮湿空气进入炉内，防止空气中水分和氧气对锅炉的腐蚀。
锅炉停炉保养方法一、干燥剂法干燥剂法就是在锅炉停用后,当锅炉水的温度降至100～120℃时,将锅炉内的水全部放掉,利用炉内余热,将金属表面烘干,并清除沉积在锅炉水系统内的水垢和水渣。
然后在锅炉内放入干燥剂,保持金属表面干燥,防止腐蚀。
常用的干燥剂有:无水氯化钙(CaCl2)、生石灰(CaO)、硅胶。
干燥剂的放置方法:将药品分盛在若干个塘瓷盘内,分别放入锅炉不同位置。
然后应立即关闭各汽水阀门,防止外界空气进入。
缺点:此法仅有吸潮作用,干燥剂放入后应进行检查,需要经常注意药剂潮解现象,如发现潮解,应立即更换。
锅炉停炉保养方法二、烘干法此法就是在停炉时,当锅炉水的温度降至100～120℃时,进行放水。
当水放尽后,利用炉内余热,点微火或引入炉膛热风,将锅炉内表面烘干。
缺点:此法只适用于锅炉在检修临时的保护。
锅炉停炉保养方法三、充氮法充氮法就是将氮气充入锅炉水系统内,并保持一定的正压,以阻止空气进入。
由于氮气很不活泼,无腐蚀性,所以可以防止锅炉的停炉腐蚀。
锅炉停炉后保养的方法
锅炉停炉后的保养方法
锅炉停用后，如果管子内表面潮湿，外界空气进入，会引起内表面金属的氧化腐蚀。
为防止这种腐蚀的发生，锅炉停炉后要进行保养。
对于不同的停炉有如下几种保养方法：
1、蒸汽压力法防腐停炉备用时间不超过5天，可采用这一方法。
锅炉停止向外供汽后，应紧闭所有孔、门，以减少热量散失，减缓汽压下降，维持汽包压力在0.5MPa以上。
当汽包压力低于0.5MPa时，应点火升压，或用邻炉蒸汽加热装置维持汽压。
2、给水溢流法防腐停炉后转入备用或处理非承压部件缺陷，停用时间在30天左右，可采用这一方法。
停炉后待汽压降至0.5—1.0MPa时，由过热器出口联箱逆行上水，至锅炉最高点取样门溢水为止，控制溢流水量在50—200L/h。
防腐期间应设专人监视与保持汽包压力在规定范围内，防止压力变化过大。
3、氨液防腐停炉备用时间较长，可采用这种方法。
停炉后关闭与公共系统连接的所有阀门，锅炉上满水，注入氨液。
控制锅水含氨浓度范围：用凝结水或除盐水配制是为500——600mg/L；用软化水配制时为800——1000mg/L。
4、锅炉余热烘干法停炉后关闭所有孔门，减少热量散失，高压锅炉在压力降至0.5——0.8MPa时，将锅水放尽，利用余热将受热面内表面烘干。
或利用邻炉热风烘干，然后关紧所有阀门。
此方法适用于锅炉检修期的保护。
5、干燥剂法锅炉需长期备用时采用此法。
停炉经烘干后，将干燥剂放入汽包内，关闭所有阀门。
干燥剂吸收锅炉受热面内部潮气，保持内表面干燥。
蒸汽锅炉停炉保养方法
蒸汽锅炉停炉保养方法蒸汽锅炉的停炉保养方法主要包括以下几个方面：锅炉停炉前的准备工作、停炉操作、停炉后的保养和维修等。
一、停炉前的准备工作：1.关闭供水系统：关闭供水系统，断开给水管道。
2.关闭给水泵：停止给水泵的运行，排空给水泵和管道中的水。
3.关闭燃气供应：停止燃气供应，关闭燃气阀门。
4.关闭电力供应：切断电力供应，确保电源开关处于断开状态。
5.排空锅炉压力：打开排放阀，将锅炉压力排空，确保锅炉内没有压力。
二、停炉操作：1.放空锅炉：打开排放阀和排污阀，将锅炉内的水排光，防止水在停炉后冷却形成水锤。
2.清洗锅炉：停炉后，对锅炉进行清洗，包括水洗和化学清洗，以清除锅炉内的沉积物和污垢。
3.检查燃烧器：停炉后，对燃烧器进行检查，清除燃烧器内的积炭和污垢，确保燃烧器正常运行。
4.检查阀门和管道：停炉后，对锅炉的阀门和管道进行检查，确保阀门和管道没有泄漏或损坏。
5.清洁炉壁和烟道：停炉后，对锅炉内的炉壁和烟道进行清洁，清除炉壁和烟道上的污垢和灰尘。
三、停炉后的保养和维修：1.管道防冻：在寒冷的季节，停炉后要对锅炉及其管道进行防冻处理，可以使用防冻液或者将水排空。
2.设备维护：定期对锅炉设备进行检查和维护，包括清洁燃烧器、更换磨损的零部件等。
3.阀门检修：对锅炉的各个阀门进行定期检修和维护，确保阀门的密封性和正常运行。
4.清洗烟囱：定期对锅炉烟囱进行清洗，清除烟囱内的积炭和污垢，保持烟道畅通。
5.油烟处理：如果使用油燃烧器，要定期清洗油烟处理设备，确保油烟排放符合环保要求。
综上所述，蒸汽锅炉停炉的保养方法主要包括关闭供水系统和燃气供应、排空锅炉压力、清洗锅炉和烟道、检查燃烧器和阀门、设备维护等。
通过采取这些措施，可以保证蒸汽锅炉在停炉期间的正常运行和延长设备的使用寿命。
同时，在停炉后要定期对锅炉进行检查和维护，确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽锅炉停炉保养方法
锅炉停用后，外界空气就会大量进入锅炉水系统内，此时锅炉虽已放水，但在锅炉金属表面上总是附着一层水膜，空气中的氧便溶解在此水膜中，以致达到饱和状态，所以很容易引起溶解氧的腐蚀，其腐蚀速度一般要比运行期间快得多。
如果锅炉金属表面上有能溶于水膜的盐垢时，则腐蚀性更强烈。
实践证明，产生严重腐蚀的锅炉多是停炉期间形成，而在运行中又发展所造成的。
因此，在停炉期间采用适当的保护方法，对防止锅炉腐蚀，确保安全运行、延长锅炉的使用寿命，有着重要的意义。
一、停炉保护的方法
防止锅炉停炉腐蚀的方法较多，但基本原则是不让外界空气进入停用锅炉的水系统；保持停用锅炉水系统金属表面干燥；使金属内表面浸泡在含有除氧剂或其他保护剂的溶液中；在金属表面上涂上防锈层。
停炉保护方法可分为干法和湿法两大类。
(一) 干法
1.干燥剂法
干燥剂法就是在锅炉停用后，当锅炉水的温度降至100～120℃时，将锅炉内的水全部放掉，利用炉内余热，将金属表面烘干，并清除沉积在锅炉水系统内的水垢和水渣。
然后在锅炉内放入干燥剂，保持金属表面干燥，防止腐蚀。
常用的干燥剂有三种无水氯化钙(CaCl2)常用量 1.0～1.5kg/M3生石灰(Cao)常用量3～5kg/M3硅胶常用量1.5～3.0kg/M3干燥剂的放置方法：
将药品分盛在若干个塘瓷盘内，分别放入汽泡、泥包和各联箱内。
装入的数量和位置应在锅炉保养记录内，以免投入运行时忘记取出。
干燥剂放入炉内后应立即关闭各汽水阀门，防止外界空气进入。
干燥剂放入一个月后应进行第一次检查。
如发现潮解，应立即更换或烘干。
以后可每三个月检查一次。
此法适用于较长时间的停炉保养。
汽包容积占整个锅炉水容积的比例越大，此法越方便。
2.烘干法
此法就是在停炉时，当锅炉水的温度降至100～120℃时，进行放水。
当水放尽后，利用炉内余热，点微火或引入炉膛热风，将锅炉内表面烘干。
此法只适用于锅炉在检修期间的防腐。
3、充氮法
就是将氮气充入锅炉水系统内，并保持一定的正压，以阻止空气进入。
由于氮气很不活泼，无腐蚀性，所以可以防止锅炉的停炉腐蚀。
其方法是：
(1)在停炉前，将充氮管路接好。
当炉内压力降至0.5表压时，开始由氮气瓶经临时管路向锅炉汽包和省煤器等处送氮气，具体要求是(1)氮气纯度应在99%以上。
(2)空炉充氮时，炉内氮气压力应为0.5表压以上。
带水充氮(锅炉内水不放掉)时，充氮前最好在锅炉存水中加入一定量的联氨，并用联氨将水的PH值调至10以上。
(3)充氮时，锅米水系统的所有阀门应关闭，并应严密不漏，以免因
泄漏，以免因泄漏而使氮气消耗量过大和难以保持氮气压力。
(4)在充氮保护期间，要经常临督水系统中氮气的压力和锅炉的严密性。
若发现耗氮气量过大，应查找漏泄的地方并立即消除。
当锅炉起动时，在上水和升压过程中可将氮气排入大气。
此法适用于短期停用锅炉的保护。
4.充氨法
充氨法就是锅炉停用放水后，在锅炉全部容积内充满氨气。
氨溶解在金属表面上的水膜中，使金属表面形成耐腐蚀性保护膜。
氨还能使氧在水膜中的溶解度降低，防止溶解氧的腐蚀。
采用充氨法时，应将铜质部件拆除，并保持锅炉内氯气压力为100毫米汞柱。
5.涂料法
锅炉停用后放掉水，清除污物，烘干金属表面。
然后在金属表面均匀地涂上一层防腐涂料，以防止锅炉的停用腐蚀。
防腐涂料一般采用黑铅粉(其主要成份为碳黑与滑石粉)与机油(40*或50*均可)按一定比例配成。
一般可按黑铅粉：机油：1∶2的配比调合而成。
涂复时，要求凡能接触到的部位，都要均匀地涂附。
炉管内不易接触的部位，可利用钢丝缠上棉纱，醮取涂料上下牵拉的方法涂附。
采用涂料防腐法，若对蒸汽品质有一定的要求时，应在锅炉启动前采用碱煮法(每吨水加磷酸三钠或纯碱5～8kg)煮沸8～10小时。
并加强表面排污，将涂料去除。
此法经济、简单、效果好，适用于长期停炉保养。
(二) 湿法
这类方法是具有保护性的水溶液充满锅炉，防止空气进入炉内。
根据水溶液的组成不同，有以下几种。
1.碱液法
此法是采用加碱的方法，使锅炉中充满PH值达10以上的水。
使金属表面生成耐腐蚀性保护膜，以防止溶解氧对金属的腐蚀。
所用碱液为NaOH、Na3PO4或者二者的混合液。
常用碱液配制方法是：
将NaOH(4kg/米3)和Na3PO4(1.5kg/米3)放入容器内，用软水溶解后，再用泵从锅炉下部联箱送入炉内。
注意要保持溶液碱浓度均匀。
2.亚硫酸钠保护法
亚硫酸钠是一个还原剂，能和水中溶解氧作用生成硫酸钠。
从而防止金属表面遭受溶解氧腐蚀。
另外还可以采用磷酸三钠、亚硝酸钠混合溶淮的保护方法。
此法是基于这种混合液能在金属表面形成保护膜，从而防止金属的腐蚀。
采用这二种湿法保护时，锯炉启动前应将溶液排放干净，并进行彻底清洗。
3.热法（此法用于停炉时间在10天以内，本方法只供参考，不建议使用）方法是在汽包上方安装一个水箱，用管子和泡包相联通。
锅炉停用后，充满除过氧的水，水箱中大半充满着水。
水箱用外来蒸汽通入加热，使水箱中水经常保持沸腾状态。
锅炉水的损失可由外来蒸汽加以补充。
这个方法比较简单，且停炉后再投入运行也方便，只要
把水箱和汽包切断就可以了。
这个办法的缺点是要有外来汽源供汽。
有人建议采用小水箱上加一层煤油的办法来防止空气中氧气进入锅炉，这样就不需要加热了，这种建议可供参考。
二、应根据锅炉结构、停用时间、各种方法的效果、应用条件来、经济适用性和现场实际情况选择。
1.停炉三个月以上应采用干法中的干燥剂法。
2.停炉1—3个月可采用碱液法或亚硝酸钠法。
3.锅炉停止运行后，能在24小时以内启动时，可采用保压法。
对于间断运行或停用时间在一周以内的锅炉也可采用此法。
但必须做到炉内压力高于大气压力。
如发现压力稍有降低必须及时起火升压。
4.因检修锅炉而停止运行时，可采用烘干法。
如不需放水时，可采用保持压力法。
检修后的锅炉，如不能及时投入运行。
则应根据信用时间长短采用相应保护措施。
5.采用湿法保护时，锅炉房内温度最好保持在10℃以上，不能低于0℃，以免冻坏设备。
