VF6-7空气压缩机曲轴加工工艺及夹具设计 机械加工工艺过程卡片
空气压缩机曲轴的加工工艺及夹具设计概述
空气压缩机曲轴的加工工艺及夹具设计概述空气压缩机曲轴是空气压缩机的核心部件之一，其加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
本文将概述空气压缩机曲轴的加工工艺及夹具设计。
首先，空气压缩机曲轴的加工工艺通常包括下列步骤：1. 前期准备：包括材料选用、曲轴结构设计、加工工艺规程制定等。
2. 材料加工：根据曲轴的材料特性，选择合适的钢材，并进行锯切、钳工机械加工等预处理。
3. 粗加工：采用车床、铣床等机床进行曲轴的粗加工，主要包括车削曲轴的外轮廓和孔的加工等。
4. 热处理：对曲轴进行热处理，常用的方法有淬火、回火等，以提高材料的硬度和强度。
5. 精加工：采用磨床等机床进行曲轴的精加工，包括轴颈的研磨、曲轴平衡等工序。
6. 检验与测试：对加工后的曲轴进行尺寸和性能的检验与测试，以确认曲轴达到要求。
7. 表面处理：根据需要，对曲轴进行镀铬、抛光等表面处理，以增加曲轴的耐磨性和外观质量。
8. 组装和包装：将加工好的曲轴进行组装，并进行包装，以便运输和储存。
其次，夹具设计在空气压缩机曲轴加工过程中起到了关键作用。
夹具设计的主要目标是确保曲轴的精度、稳定性和操作性。
一般来说，夹具设计的要求如下：1. 紧固性：夹具的结构和材料要保证对曲轴进行稳固的夹持，避免加工过程中的移动和变形。
2. 刚性和稳定性：夹具需要具备足够的刚性和稳定性，以确保在高速切削过程中不产生震动和振动，影响曲轴加工质量。
3. 操作性：夹具的设计应该考虑到操作人员的便捷性和安全性，方便加工过程中的夹紧和释放。
4. 运动控制：夹具应具备精确的夹紧力控制和夹持位置控制，以确保加工与装夹质量的一致性。
综上所述，空气压缩机曲轴的加工工艺和夹具设计对于曲轴的质量和生产效率至关重要。
通过合理的加工工艺和夹具设计，可以确保空气压缩机曲轴的精度和稳定性，提高生产效率和产品质量。
空气压缩机曲轴的加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
在空气压缩机曲轴的加工工艺中，前期准备是非常关键的一步。
空气压缩机曲轴加工工艺及夹具设计
摘要曲轴是位于空气压缩机中的连杆处，曲轴将进行一个旋转运动，从而可以带动空压机中的活塞，使空压机中的活塞进行往复的运动，并且将旋转转为直线运动[1]，而针对夹具的设计是为来了减少在机床中的划线以及找正等的辅助时间，从而达到提高生产效率，降低成本的作用，而且使用夹具也可以减轻劳动者的工作负担，也相对安全一些，易于实现多工位加工。
主要的说明了针对空压机曲轴加工的工艺路线，以及其夹具设计进行的研究，其中运用了solid works进行三维模型的制作，CAD对图纸进行的绘制，而且本文中也包含了各道工序的加工方法，机床的选择、刀具的大小、夹具的设计、量具的选择以及基准面的选取，定位和夹紧方案的拟定；以及对第各道工序中所使用专用车模进行了研究设计[2]。
此次研究的主要内容在于如何使加工工序简单化、降低加工难度，从而达到提高产品加工效率，加快产品上市时间的目的。
向着制造业所追求的主题进发！关键词：曲轴；工艺规程设计；加工工艺；夹具设计引言毕业设计是对我们大学四年的一个总结，运用了大学四年说学到的知识，此次毕业设计的主题是空气压缩曲轴加工工艺及夹具设计[3]，运用了我们所学习的solid works，CAD，UG等软件，主要针对曲轴的加工以及夹具的设计，工艺不仅仅是制造技术的核心技术，它也是生产过程中最为活跃的因素[4]。
整个加工公的这个过程中通常都是采用金属的切削刀具，钻削或是磨具等加工方法来进行加工工件，并使工件达到图纸尺寸和金属的特有性能[5]，从而生产出合格零件。
夹具的使用过程中可以有效的保证零件的加工精度，质量并且提高劳动效率，减轻劳动力。
考虑到机械零件的加工工艺的设计和零件夹具的设计过程中都可以直接的影响机油泵体的加工质量和经济的精度等等，所以在设计夹具和安排工序方面对零件的生产有着重要的意义。
毕业设计是先将进行了零件图分析，并绘制出零件图并对零件图的结构进行分析[6]，最后确定生产的类型。
之后确定好毛坯的种类[7]，因为在前一部分我们进行了工艺的分析，使用在这里我们采用了45号刚为材料进行加工处理，在毛坯轴两端先加工两个中心孔，再以两端中心孔定位，之后再进行粗加工以精加工，以中心孔为精基准再进行加工，之后确定加工工艺路线[8]，并进行分析，根据参考文献来确定毛坯的加工余量，选择需要的刀具，量具以及夹具等等，最后再根据公式来确定切削用量。
空气压缩机曲轴的机械加工工艺及夹具设计word文档

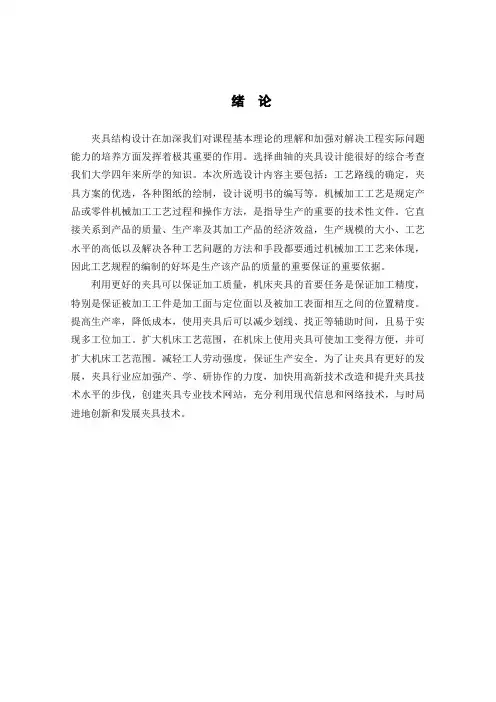

绪论夹具结构设计在加深我们对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
选择曲轴的夹具设计能很好的综合考查我们大学四年来所学的知识。
本次所选设计内容主要包括：工艺路线的确定，夹具方案的优选，各种图纸的绘制，设计说明书的编写等。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
利用更好的夹具可以保证加工质量，机床夹具的首要任务是保证加工精度，特别是保证被加工工件是加工面与定位面以及被加工表面相互之间的位置精度。
提高生产率，降低成本，使用夹具后可以减少划线、找正等辅助时间，且易于实现多工位加工。
扩大机床工艺范围，在机床上使用夹具可使加工变得方便，并可扩大机床工艺范围。
减轻工人劳动强度，保证生产安全。
为了让夹具有更好的发展，夹具行业应加强产、学、研协作的力度，加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时局进地创新和发展夹具技术。
1 零件分析1.1零件的作用零件位于空气压缩机连杆处，曲轴产生旋转运动，带动连杆使活塞产生往复运动，它在工作过程中将承受周期性的复杂的交变载荷。
其主要作用是传递转矩，是连杆获得所需的动力。
1.2零件的工艺分析由空气压缩机的曲轴零件图可知，它的外表面上有多个平面需要进行加工，此外各表面上还需加工一系列螺纹孔和键槽。
因此可将其分为两组加工表面，它们相互间有一定的位置要求它们之间有一定的位置要求.现分析如下: 1.2.1以拐径Ø95mm 为中心的加工表面这一组加工表面包括: 拐径Ø950.0360.071-- mm 加工及其倒圆角,两个Ø8的斜油孔,两个油孔孔口倒角，它的加工表面的位置要求是Ø950.0360.071-- mm 圆柱度公差为0.01mm 。
曲轴加工工艺过程卡
专用夹具
23
攻丝
在四个孔中攻螺纹M33×1.5
特种双面卧式四轴攻螺纹机床
专用夹具
24
铣螺纹
铣回油螺纹
螺纹铣床
专用夹具
25
校直
校直
压床
26
去毛刺
去毛刺
在辊道上
27
清洗
清洗并吹净
清洗机
28
检验
检验
检Hale Waihona Puke 台29热处理电热淬火
特种淬火机
30
校直
校直
液压机
31
精车
精车曲轴轴前端
车床
顶尖、游标卡尺、90度车刀
18
精车
精车曲轴法兰外圆及端面，车油封轴颈并倒角
车床
两顶尖、游标卡尺、90度车刀
19
钻孔
在曲轴第一、五主轴颈上和第二、三连杆轴颈上钻四个 8.4
斜油孔
特种卧式四轴钻床
专用夹具、φ8.4钻头
20
铣
在曲轴法兰上铣缺口
卧式铣床
21
钻孔
在曲轴连杆轴颈侧板上钻四个 31.4孔
特种两面四轴钻床
专用夹具
22
钻孔
在油孔上扩孔、倒角，并在滤油孔上钻小孔
湖北工业大学
工程技术学院
机械加工工艺过程卡
产品型号
4125A
零件图号
产品名称
零件名称
汽车发动机曲轴
共4页
第1页
材料牌号
45
毛坯种类
锻件
毛坯外形尺寸
1012.5*92*166
每毛坯可制件数
1
每台件数
备注
工序号
工序
名称
