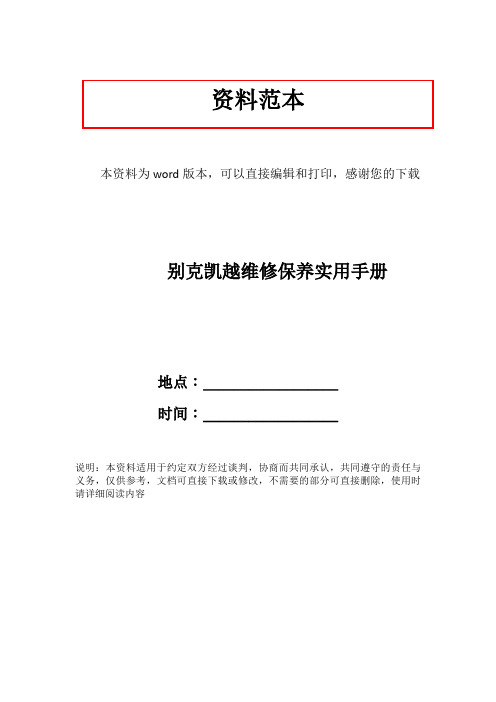

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载别克凯越维修保养实用手册地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容别克凯越维修保养实用手册１正时时规套和正时齿轮磨擦发出噪音有车主反映：早上启动发动机时，发动机有“吱吱”的异响，３——５分钟以后自动消失。
这是由于早上温度低，发动机的正时皮带轮和正时时规之间隙比较小，导致正时时规套变形和正时齿轮进行磨擦，产生异响。
解决办法比较简单，通过手工把正时时规套的摩擦面打磨一下，这个小毛病就可以消除，也可应客户要求更换正时时规套。
２后轮导向弹簧共振产生噪音刹车时后轮产生噪音，其原因之一是导向弹簧产生共振引起，对刹车性能无影响，需要到指定的维修站检查一下，解决办法可以更换。
现在凯越的导向弹簧进行了加厚处理，基本不会再发生这种情况。
３ＣＤ机出现小故障ＣＤ机故障主要表现为卡碟、不读碟，多数是由于装碟速度过快和激光头有灰尘引起，只需调整装碟和清洗即可排除。
使用六碟ＣＤ机时，要等到插入的第一张碟到位后再插入第二张，两次最好相隔十几秒钟，否则容易造成卡碟故障，严重时会损坏ＣＤ机。
４凯越加速不良、发动机发抖这种现象大致上是由于油路和气路堵塞所造成，主要是燃油品质和不良的操作所造成的。
解决的方法一般有几种方法：清洗节气门、怠速阀、进气真空管、喷油嘴，为了避免这种故障的发生，建议：给汽车加油时一定要加符合该车发动机标准的汽油，尽量到正规的加油站加油。
一定要按车型要求进行操作，遏制不良习惯。
避免长时间怠速运行，因为发动机长时间怠速运行会造成进气系统产生积炭，导致进气系统堵塞。
５防盗系统误码响经常有车主反映，在车内用钥匙遥控已经把门锁上，但触动车门，打开发动机机等部件时防盗系统还会响，十分扰人。
别克凯越空调系统常见有故障故障原因以及解决的方法
别克凯越空调系统常见有故障故障原因以及解决的方法能够影响二级串行数据线的常见原因有控制模块的数据线或与故障诊断仪连接的数据线损坏，或搭铁不良，或受到干扰，或控制单元的电源电压的变化量过大等。
当然，造成开空调时发动机熄火的原因也有很多，那么该车的熄火故障与二级串行数据线之间存在必然的联系吗？按照由简到繁的程序进行检查，用TECH2观察发动机运行时的数据流，而且重点检查了怠速电机的控制步数，均未见异常。
根据维修经验，搭铁不良是引起二级串行数据线故障的常见原因，检查全车的主要搭铁点，发现位于变速器壳体处的G117/G113搭铁点固定螺母松动。
故障排除：妥善处理搭铁线，多次试车后故障再未出现。
该车的空调压缩机离合器和动力系统控制单元PCM通过相同的搭铁点搭铁，当空调压缩机离合器吸合时，通过搭铁点的电流增加，如果搭铁点虚接就会产生较大的电压降，从而干扰了二级串行数据的正常工作。
从很多故障案例中可以看出，搭铁不良是很多非正常故障的真正原因，尤其是一些靠壳体搭铁的传感器和控制单元，如果搭铁不良，则很可能会导致控制单元对执行器的错误控制。
案例3故障现象：一辆2001年款别克GS轿车，空调系统控制方式为CJ2，行驶里程16.8万km，客户反映空调不制冷。
检修过程：打开点火开关，操纵空调控制面板上的开关按钮，空调面板的显示屏上不显示压缩机吸合的图标，且鼓风机不转，操纵其他空调控制按钮也没有反应。
用TECH2控制压缩机，压缩机能够吸合，用TECH2观察空调压力开关的电压值符合标准，用歧管压力表检查空调系统的压力也符合标准。
通过上面的检查，可以确定空调系统的制冷功能没有问题，下面应检查空调控制面板为何无法操纵。
参照空调控制模块电路图(图)。
拆下空调控制面板，不拔下空调控制线束，打开点火开关，测量控制线束插头中的橙色线C1(B)处的电压为8 V，测量仪表板右侧熔丝盒中的B1-B2熔丝上的电压为8 V，这是不正常的。
拆下空调控制模块，测量控制模块上的线束插头中橙色线C1(B)处的电压为8 V。
上海别克凯越乘用车空调系统及其诊断(一)
上海别克凯越乘用车空调系统及其诊断（一）上海别克凯越乘用车空调系统分为手动空调系统和自动空调系统两种，两种空调系统的主要区别在于空调系统的控制部分，而基本部分相同。
l 空调系统的组成和控制特点上海别克凯越乘用车手动空调系统主要由空调压缩机、冷凝器、储液干燥瓶、膨胀阅、蒸发器、冷却风扇、鼓风机、内外循环控制电动机、空调压力传感器和空调控制开关等组成，其控制电路如图l所示。
自动空调系统为了实现全自动温度控制，又配置了室外环境温度传感器、室内温度传感器、阳光传感器、湿度传感器、空气品质传感器、冷暖空气混合控制电动机和全自动温度控制（FATC）控制器等，其控制电路如图2所示。
l.l空调压缩机该系统采用的空调压缩机为可变排量的V5空调压缩机，它能把来自蒸发器的低温、低压气态制冷剂压缩成高温、高压气态制冷剂。
它是靠发动机传动带驱动空调压缩机电磁离合器工作的。
空调压缩机电磁离合器的工作与否由发动机控制模块控制空调压缩机继电器来实现，发动机控制模块控制空调压缩机工作的条件如下。
a．节气门开度>95％时，空调压缩机停止工作；节气门开度<90％时，空调压缩机正常工作。
b．发动机冷却液温度>115℃时，空调压缩机停止工作；发动机冷却液温度<112℃时，空调压缩机正常工作。
c．发动机转速>5 200r/min时，空调压缩机停止工作；发动机转速<4 740 r/min时，空调压缩机正常工作。
d．车速<15 km/h且节气门开度>55％时，空调压缩机停止工作；车速>30 km/h且节气门开度<45％时，空调压缩机正常工作。
e．空调系统压力>2 936 kPa或空调系统压力<205 kPa时，空调压缩机停止工作；空调系统压力在230~2 346 kPa之间时，空调压缩机正常工作。
1．2 冷凝器和冷却风扇冷凝器位于发动机散热器的前面，通过汽车运动和冷却风扇所产生的气流，使冷凝器内的高温、高压气态制冷荆冷却成液态制冷剂。
