转子泵特点及操作方法
5分钟了解转子泵基础知识!
5分钟了解转子泵基础知识！转子泵是国际上先进的流体设备之一，其转子是全橡胶包覆，耐磨损性强，转子与壳体之间高精间隙配合，具有很强的自吸力和高扬程力，该泵可靠、坚固、节能、运行平稳、自吸、耐磨损且不易堵塞。
可以输送各种黏稠的或含有颗粒物的介质。
1、转子泵的工作原理转子泵又称胶体泵、凸轮泵、三叶泵、万用输送泵等，转子泵属于容积泵，由静止的泵壳和旋转的转子组成，它没有吸入阀和排出阀，靠泵体内的转子与液体接触的一侧将能量以静压力形式直接作用于液体，并借旋转转子的挤压作用排出液体，同时在另一侧留出空间，形成低压，使液体连续地吸入。
2、转子泵的结构旋转凸轮泵的典型结构为自带减速齿轮的双支撑转子泵，根据实际工况的不同亦可提供单支撑转子泵。
转子为高效的三叶螺旋转子，芯部为金属，外面可根据物料的不同包覆不同性质的橡胶，如丁腈橡胶、三元乙丙橡胶、氟橡胶、丁苯橡胶等。
3、转子泵的性能特点：1、结构体积小、容积效率高、运行平稳、使用寿命长。
2、凸轮转子由高精度数控设备加工而成、具有较强的自吸性，自吸高度可达9.5米，杨程高度可达250米，流量21200立方米/每小时无需安装底阀，可输送30万厘泊高粘度介质。
3、泵的转子一般由橡胶包覆，并采用三叶螺旋几何形状设计，此设计新颖、无脉冲，且密封性能极好。
4、泵的入口规正宽大，易于粘性或含有固体颗粒的介质通过，介质在泵腔内通过的液流路径短，对介质的剪切力极小，因此输送过程非常平稳，即使介质含有纤维或带状物品也不会发生堵塞现象，特别适用于粘度高、研磨性强、对脉动敏感的粘稠多相混合液等介质。
5、由于泵的完全对称设计，因此只需改变驱动方向就可完全实现输送方向的可逆，解决逆向输送及反冲洗的需要。
6、泵的机械密封安裝在隔离腔的油室内，由润滑油润滑的机械密封，避免了因干运转而导致渗漏的可能性，而且还可以采用集装式单端面或双端面机械密封。
使得拆装更加便捷，并可以气、液混输，用作扫舱泵，扫舱效果优良。
转子泵介绍特点优点维护和应用领域
3
3
三、凸轮转子泵的特点
☺ 容积泵 ☺ 自吸高度达8.5米水柱 ☺ 传输容量 2-1200 m³/h ☺ 排放压力达 16 bar ☺ 干运行 ☺ 流体中可以含固体介质 ☺ 流体容量正比于旋转速度 ☺ 流体可以双向传输 ☺ 高粘度流体可以传输 ☺ 紧凑型设计 ☺ HiFlo 转子具有无脉动传输的几何形状 ☺ 服务和维修便利 ☺ 低运行备件成本 ☺ 长运行寿命保障
二凸轮转子泵的工作原理两个转子分别在两个平行轴的驱动下相对运动转子和泵壳体之间形成一个个密封腔体填充在腔体内的介质不断地被旋转的转子由进口端推向排出端从而完成输送
转子泵介绍
1
1Leabharlann 一、转子泵的定义转子泵是一种容积式泵。用来输送水 、废水、污水、泥浆、粘性液体及各种化 学液体，甚至可以输送腐蚀性介质、酸性 碱性介质，或者具有较高固体含量的液体 。它由壳体、转子、耐磨板、机械密封和 马达组成。
4
4
1.紧凑性设计占地面积小
5
5
2.自吸能力强, 泵可以远离流体安装
6
6
3.在线保养和维护容易
7
7
四、凸轮转子泵的优势
采用特殊几何形状设计的HIFLO专利转子，输送流体时脉动小，流 量稳定，而且噪音低，振动小； 机械密封为集装式机械密封，具有独立的润滑隔离腔体； 选用4翼转子,不仅增加了多点密封,提高了输送效率,而且减少了损 耗,提高了寿命； 采用85毫米的粗轴径，避免了轴偏引起的转子磨损，还保证了转子 泵的长时间无故障运行； 自吸力很强，最大达到8.5米； 壳体与转子之间的间隙可以调整两次，使泵的使用寿命延长两倍, 减少了备件更换成本； 在线快速维护，所有部件都可以在现场更换不需要将泵从管线上拆 卸下来，维护方便； 紧凑性结构设计，可以大大节省安装空间及土建成本。

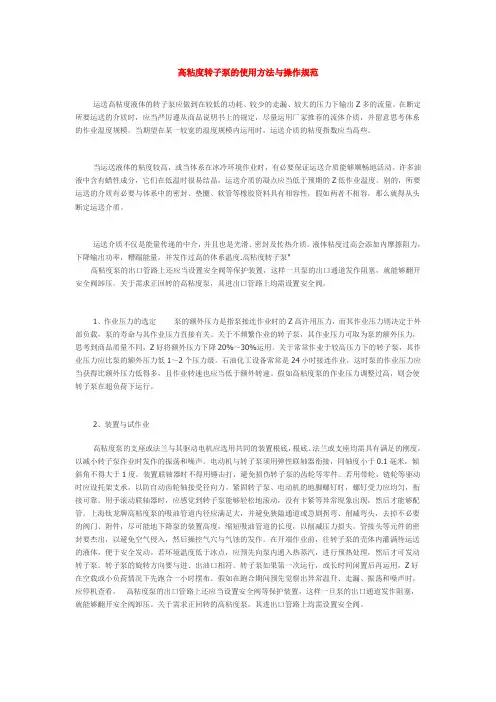

高粘度转子泵的使用方法与操作规范
高粘度转子泵的使用方法与操作规范运送高粘度液体的转子泵应做到在较低的功耗、较少的走漏、较大的压力下输出Z多的流量。
在断定所要运送的介质时，应当严厉遵从商品说明书上的规定，尽量运用厂家推荐的流体介质，并留意思考体系的作业温度规模。
当期望在某一较宽的温度规模内运用时，运送介质的粘度指数应当高些。
当运送液体的粘度较高，或当体系在冰冷环境作业时，有必要保证运送介质能够顺畅地活动。
许多油液中含有蜡性成分，它们在低温时很易结晶，运送介质的凝点应当低于预期的Z低作业温度。
别的，所要运送的介质有必要与体系中的密封、垫圈、软管等橡胶资料具有相容性，假如两者不相容，那么就得从头断定运送介质。
运送介质不仅是能量传递的中介，并且也是光滑、密封及传热介质。
液体粘度过高会添加内摩擦阻力，下降输出功率，糟蹋能量，并发作过高的体系温度.高粘度转子泵"高粘度泵的出口管路上还应当设置安全阀等保护装置，这样一旦泵的出口通道发作阻塞，就能够翻开安全阀卸压。
关于需求正回转的高粘度泵，其进出口管路上均需设置安全阀。
1、作业压力的选定泵的额外压力是指泵接连作业时的Z高许用压力，而其作业压力则决定于外部负载，泵的寿命与其作业压力直接有关。
关于不频繁作业的转子泵，其作业压力可取为泵的额外压力，思考到商品质量不同，Z好将额外压力下降20%～30%运用。
关于常常作业于较高压力下的转子泵，其作业压力应比泵的额外压力低1～2个压力级。
石油化工设备常常是24小时接连作业，这时泵的作业压力应当获得比额外压力低得多，且作业转速也应当低于额外转速。
假如高粘度泵的作业压力调整过高，则会使转子泵在超负荷下运行。
2、装置与试作业高粘度泵的支座或法兰与其驱动电机应选用共同的装置根底，根底、法兰或支座均需具有满足的刚度，以减小转子泵作业时发作的振荡和噪声。
电动机与转子泵须用弹性联轴器衔接，同轴度小于0.1毫米，倾斜角不得大于1度。
装置联轴器时不得用锤击打，避免损伤转子泵的齿轮等零件。

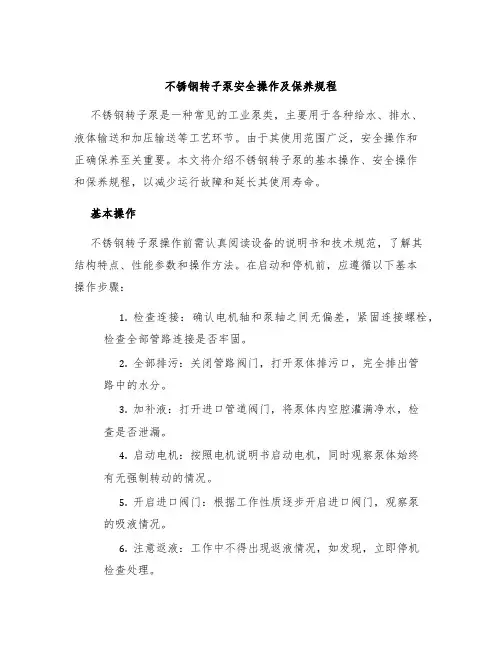

不锈钢转子泵安全操作及保养规程
不锈钢转子泵安全操作及保养规程不锈钢转子泵是一种常见的工业泵类，主要用于各种给水、排水、液体输送和加压输送等工艺环节。
由于其使用范围广泛，安全操作和正确保养至关重要。
本文将介绍不锈钢转子泵的基本操作、安全操作和保养规程，以减少运行故障和延长其使用寿命。
基本操作不锈钢转子泵操作前需认真阅读设备的说明书和技术规范，了解其结构特点、性能参数和操作方法。
在启动和停机前，应遵循以下基本操作步骤：1.检查连接：确认电机轴和泵轴之间无偏差，紧固连接螺栓，检查全部管路连接是否牢固。
2.全部排污：关闭管路阀门，打开泵体排污口，完全排出管路中的水分。
3.加补液：打开进口管道阀门，将泵体内空腔灌满净水，检查是否泄漏。
4.启动电机：按照电机说明书启动电机，同时观察泵体始终有无强制转动的情况。
5.开启进口阀门：根据工作性质逐步开启进口阀门，观察泵的吸液情况。
6.注意返液：工作中不得出现返液情况，如发现，立即停机检查处理。
安全操作在使用不锈钢转子泵时，应遵守国家法律法规和企业安全操作规程，加强制度管理，做好安全教育和培训，保证人员熟知安全操作方法，并坚决杜绝以下不安全操作行为：1.擅自往復转动转子泵轴：避免轴承失效，导致机械部件故障或机壳破坏、伤人。
2.非必须情况下，不得外停泵：避免工作环境因泵出现未知事故或泵身受损等问题，而出现危险情况。
3.不允许使用小直径钢丝或其他绳子拉动电机轴心：很有可能导致电机受损，以及安全事故的发生。
4.工作过程中，异常噪声、震动等不正常情况出现时，应立即停机检查，处理完毕后再启动设备。
5.禁止未经技术人员允许擅自改变设备技术参数，以及未经批准的设备开动。
保养规程为保证不锈钢转子泵正常运行，需要对其进行日常维护保养，具体如下：1.检查轴承润滑油位，如润滑油杂质多、颜色泛白、粘度过大或过小等异常，则应及时更换。
2.定期清洗水泵水室和吸入口，避免其污秽化生锈、腐蚀。
3.需要对泵体进行清洗时，宜采用中性洗涤剂，切忌使用酸性和碱性溶液清洗。

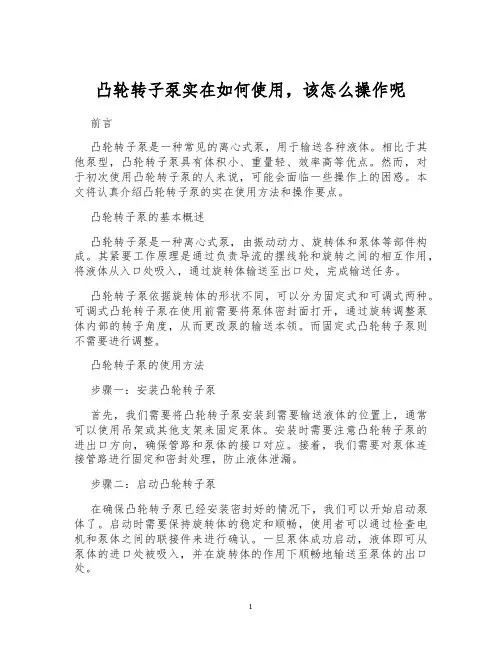

凸轮转子泵实在如何使用,该怎么操作呢
凸轮转子泵实在如何使用，该怎么操作呢前言凸轮转子泵是一种常见的离心式泵，用于输送各种液体。
相比于其他泵型，凸轮转子泵具有体积小、重量轻、效率高等优点。
然而，对于初次使用凸轮转子泵的人来说，可能会面临一些操作上的困惑。
本文将认真介绍凸轮转子泵的实在使用方法和操作要点。
凸轮转子泵的基本概述凸轮转子泵是一种离心式泵，由振动动力、旋转体和泵体等部件构成。
其紧要工作原理是通过负责导流的摆线轮和旋转之间的相互作用，将液体从入口处吸入，通过旋转体输送至出口处，完成输送任务。
凸轮转子泵依据旋转体的形状不同，可以分为固定式和可调式两种。
可调式凸轮转子泵在使用前需要将泵体密封面打开，通过旋转调整泵体内部的转子角度，从而更改泵的输送本领。
而固定式凸轮转子泵则不需要进行调整。
凸轮转子泵的使用方法步骤一：安装凸轮转子泵首先，我们需要将凸轮转子泵安装到需要输送液体的位置上，通常可以使用吊架或其他支架来固定泵体。
安装时需要注意凸轮转子泵的进出口方向，确保管路和泵体的接口对应。
接着，我们需要对泵体连接管路进行固定和密封处理，防止液体泄漏。
步骤二：启动凸轮转子泵在确保凸轮转子泵已经安装密封好的情况下，我们可以开始启动泵体了。
启动时需要保持旋转体的稳定和顺畅，使用者可以通过检查电机和泵体之间的联接件来进行确认。
一旦泵体成功启动，液体即可从泵体的进口处被吸入，并在旋转体的作用下顺畅地输送至泵体的出口处。
步骤三：停止凸轮转子泵在完成液体输送任务后，我们需要对凸轮转子泵进行停止操作。
停止时需要先关闭电机，切断泵体的电源供应。
然后，可以进行泵体的拆卸清洗和维护和修理，确保泵体的正常使用。
凸轮转子泵的操作要点在使用凸轮转子泵时，需要注意一些操作要点，以确保泵体的正常运转和设备的安全性。
负载运转在凸轮转子泵的负荷运转中，我们需要依据液体的性质和输送量的大小设置适当的负载参数，以确保泵体的稳定运作。
过高或过低的负载会导致泵体的损坏或液体无法正常输送。
转子泵工作原理
转子泵工作原理转子泵是一种常用的离心泵，它通过转子的旋转来实现液体的输送。
它广泛应用于工业领域中，例如化工、石油、冶金、食品等行业。
本文将详细介绍转子泵的工作原理以及其特点。
一、转子泵的结构转子泵由转子和壳体两部分组成。
转子是转子泵的关键部件，它通常由轴和叶轮构成。
叶轮是转子泵中承担液体造成升压作用的部分，通常具有多个叶片。
壳体是转子泵的外壳，它包裹住转子并提供支撑和密封作用。
壳体通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和强度。
二、转子泵的工作原理转子泵的工作原理是通过转子的旋转来产生离心力，从而使液体产生压力并沿管道流动。
具体工作原理如下：1. 压力区域：当转子开始旋转时，液体从进口处进入转子泵的压力区域。
在压力区域内，液体被进口侧叶轮吸入并推向转子的排出侧。
2. 旋转过程：随着转子的旋转，液体被从压力区域推向转子的排出侧。
在推力的作用下，液体被压缩并沿着泵的轴心方向运动。
3. 排出区域：进一步旋转后，压缩的液体被推向转子泵的排出区域。
在排出区域，液体被排出泵体并通过出口处进入管道流动。
三、转子泵的特点1. 高效能：转子泵具有较高的效能，能够以较低的能耗实现高流量和高压力。
2. 占用空间小：转子泵通常较为紧凑，占用空间相对较小。
这使得转子泵在空间有限的应用环境中，如工程车辆和船舶等，具有优势。
3. 不易堵塞：由于转子泵的叶轮呈倾斜状，并没有明显的间隙，因此不易堵塞。
这使得转子泵在输送含有固体颗粒的液体时表现出色。
4. 适应性强：转子泵适用于各种不同类型的介质，包括液体、气体和高黏度液体等。
不同材质和结构的转子泵可以满足不同行业对于输送介质的要求。
5. 运行平稳：转子泵具有较高的自平衡性，使得其在运行过程中产生的振动和噪音较小。
这使得转子泵成为一种稳定可靠的输送设备。
6. 安装维护方便：转子泵结构简单，拆卸和安装相对容易。
同时，它的维护成本相对较低，可长时间连续工作。
四、转子泵的应用领域转子泵广泛应用于各个行业，包括化工、石油、冶金、食品等。
转子泵操作规程
转子泵操作规程一、启动前的注意事项：1、检查齿轮箱内的油量是否正常，观察透明油标，油存量以油标视窗一半为宜，润滑油应定期更换，一般情况下，运转4000小时后要全部更换。
2、启动前打开管道所有进、出口阀门，当介质流入腔体内，用手转动泵后无异常，即可先点动，确认泵转向和介质流动后，才开始正式运行，严禁空泵运转。
当泵达到正常转速后，观察泵的压力指标。
3、当泵安装位置有吸程要求时，应在泵的进口管道和泵腔内注满物料。
4、当工艺流程要求对介质加热或冷却时，开泵前应先开通加热或冷却装置，加热能源一半先提前10分钟开通，然后开泵。
5、装有冷却水机械密封泵，在开机前必须先开启冷却水，并确保开机后无断流现象，否则机械密封即刻损坏。
二、运行1、泵在运行过程中，应注意电机功率及泵运转情况，有异常应停泵查找原因。
2、机械密封应无泄漏、发热现象。
3、用填料密封件的泵，允许每分钟1~3滴，如泄漏量增大略微紧压料环即可，无需拆装。
4、采用机械无级变速器时，在开机后根据数字显示的转速逐步调速，严禁停机时转动调速盘，否则会损坏无极减速器。
5、采用变频器调速的可使用手动调频和自动控制两种方法。
6、经常检查泵和电机的发热情况，当泵处于水冷却状态时，轴承温升为40℃。
当泵处于热水保温状态时，轴承座温度允许高于泵体温度30℃。
7、不能用进口管路的阀门调节流量，避免产生气蚀而造成泵的振动。
8、泵在运行时，严禁将进、出口阀门全部关闭。
三、停止1、停泵关闭进出口阀，易凝结物料排放清理。
2、泵在较长时间停用后，启用前应先用手转动联轴器，手感有阻力，但能随意转动且轻重均匀。
并注意辨别泵内有无磨擦声和异物。
3、在泵与减速电机重新就位安装时，应检查泵轴与电机轴的同轴度，测量联轴器的外圆上下左右片位不得超过0.1mm，否则会引起泵的振动，影响主轴寿命。
四、使用转子泵必须注意的事项：1、在选型、订购时依据的压力、流量、粘度、温度、PH值、固体含量等条件下运行，不可在超出限制条件的工况运行。
转子泵的使用方法及注意事项
转子泵的使用方法及注意事项一、启动前的注意事项:检查齿轮箱内的油量是否正常，观察透明油标，油存量以油标视窗一半为宜，润滑油应定期更换，一般情况下，运转4000小时后要全部更换。
启动前打开管道所有进、出口阀门，当介质流入腔体内，用手转动泵后无异常，即可先点动，确认泵转向和介质流动后，才开始正式运行，严禁空泵运转。
当泵达到正常转速后，观察泵的压力指标。
当泵安装位置有吸程要求时，应在泵的进口管道和泵腔内注满物料。
当工艺流程要求对介质加热或冷却时，开泵前应先开通加热或冷却装置，加热能源一半先提前10分钟开通，然后开泵。
装有冷却水机械密封泵，在开机前必须先开启冷却水，并确保开机后无断流现象，否则机械密封即刻损坏。
二、运行1、泵在运行过程中，应注意电机功率及泵运转情况，有异常应停泵查找原因。
2、机械密封应无泄漏、发热现象。
3、用填料密封件的泵，允许每分钟1~3滴，如泄漏量增大略微紧压料环即可，无需拆装。
4、采用机械无级变速器时，在开机后根据数字显示的转速逐步调速，严禁停机时转动调速盘，否则会损坏无极减速器。
5、采用变频器调速的可使用手动调频和自动控制两种方法。
6、经常检查泵和电机的发热情况，当泵处于水冷却状态时，轴承温升为40℃。
当泵处于热水保温状态时，轴承座温度允许高于泵体温度30℃。
7、不能用进口管路的阀门调节流量，避免产生气蚀而造成泵的振动。
8、泵在运行时，严禁将进、出口阀门全部关闭。
三、停止1、停泵关闭进出口阀，易凝结物料排放清理。
2、泵在较长时间停用后，启用前应先用手转动联轴器，手感有阻力，但能随意转动且轻重均匀。
并注意辨别泵内有无磨擦声和异物。
3、在泵与减速电机重新就位安装时，应检查泵轴与电机轴的同轴度，测量联轴器的外圆上下左右片位不得超过0.1mm，否则会引起泵的振动，影响主轴寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转子泵特点及操作方法
一、转子泵产品介绍:
转子泵特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质，经其输送的物料保持原有的品质部变，不起任何理化反应。
采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，无泄漏。
体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。
泵的叶轮与传动齿轮分开，且在泵腔内各零配件之间保证一定的间隙，相互不接触，伍磨损，低噪音，可靠性好，使用寿命长，节能降耗。
配置变频器后，可以随意调节流量，并可做一般计量泵使用。
可输送汽、液、固等三相混合物料。
可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
结构紧凑，维护方便，几乎无易损件，运行成本低。
二、转子泵产品特点：
１、凡与介质（物料）接触部位，均采用优质不锈钢制造（材质SUS304、AISI316、316L）完全符合卫生标准。
２、适合输送高粘度、浓度及任何含颗粒的介质（物料）。
３、适合温度-30到+200摄氏度。
４、压力高，适用长距离与高阻力定量输送。
５、转速低，一般在200rpm至600rpm之间，经其输送的物料保持原有品质不变，不起任何理化反应。
６、转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。
７、设计新颖、安装维护简单容易，方便清洗，保证机器内部和生产卫生清洁。
三、转子泵产品优势：
系引进国外先进技术，经消化吸收、精心设计、研制而成，与国外同类泵比较，精度高、造价低、外形新颖而填补国内空白，得到了各领域广泛的应用。
1、它与其它泵比较主要有以下几点区别:
a)本泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。
而离心泵的输出流量是不能控制的，随身阻力的增加而下降；
b)本泵的转速很低，一般在200rpm至600rpm之间，被输送的物料被平稳地输出而其成份不会受到破坏。
而离心泵的转速很高，被输送物料受到强力的撞击以及离心力的作用，所以离心泵在输送混合物时经常产生物质成份不一的现象，使成品的质量下降。
而本泵正是解决这一问题的最佳选择，所以它特别适用于输送混合料甚至含有固体颗粒的物料。
c)本泵可用于输送粘度很高的物质，所以又称胶体泵。
而离心泵无此特性。
d)本泵可以方便地制成输出压力较高的品种，如15kg/cm2，适宜于长距离或高阻力定量输送。
2、转子泵与螺杆泵比较:
二者同属容积式泵，所以其性能基本相近--能稳输送高粘度的物质，都有较高的输送压力。
但螺杆泵有一最大的缺点决定了它在有卫生要求的场合的不适用性，由单螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵，腔壁四氟或橡校料的损坏更可能对被输送物质造成污染。
而本泵由于转子的流线结构以及转子室中基本没有死点和非金属件，故严格来说在食品饮料、医药等卫生要求较高的行业中，万用输送泵更适合应用，特别是现在的生产线的自动化程度越来越高，同时越来越多的采用了在线（就地）清洗（CIP）。
