转子泵工作原理说明

转子泵工作原理说明(转子泵)

朗高发表于:07-11-02 13:53

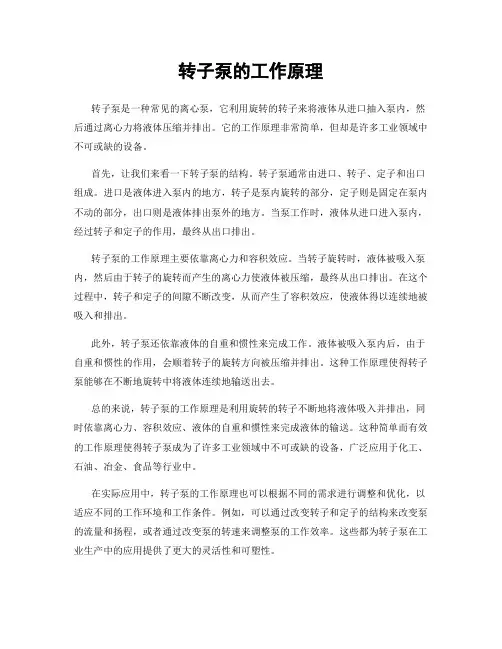

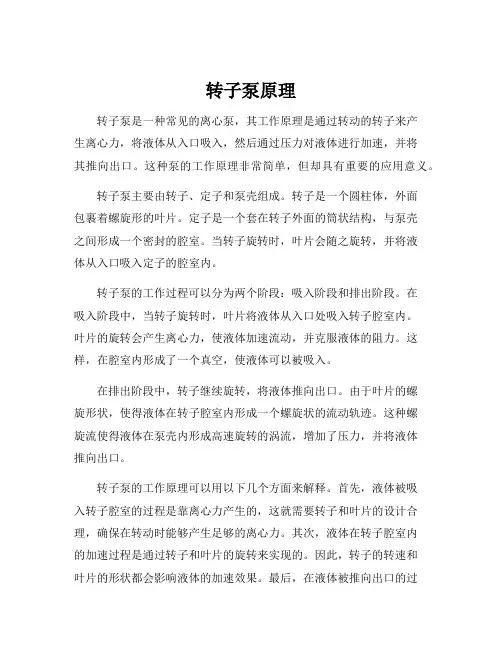

转子泵是一种中压单作用定量叶片的泵。转子泵体两侧的管螺纹与油管相连，是进油口和出油口。

泵体1与转子3之间由偏心而形成一个新月形空腔。当马达通过胶带轮11带动轴7旋转时，转子槽中的叶片由于离心力作用，贴紧在转子泵的泵体壁上。叶片开始由新月形空腔的尖端转向中部时，两相邻叶片与泵体隔成的空间逐渐变大，完成吸油过程。越过中点后，转子泵的空间又由大逐渐变小，完成压油过程，压力油从新月形另一尖端处的出口压出。

转子泵盖13右端装有填料8，通过填料压盖12和压盖螺母9压紧，防止油沿轴渗出，起密封作用。

转子泵体1内装有衬套2，衬套磨损后便于更换。转子泵体背

面的两个螺纹孔就是拆除衬套用的。

上一篇/ 下一篇 2008-02-25 14:20:41

查看( 70 ) / 评论( 0 ) / 评分( 0 / 0 )

一、TRW系列转子泵概述及工作原理：

TRW系列转子泵系万用输送泵，又称胶体泵、转子泵、三叶泵、鞋底泵等。依靠两同步反向的转子（齿数为2－4）在旋转过程中于进口出产生吸力（真空度），从而吸入所要输送的物料。两转子将转子室分割成几个小空间，并按次序运转。循环往复，介质（物料）即被源源不断地输送出去。（材质：304、316、316L 不锈钢）

二、TRW系列转子泵应用范围：

1、食品饮料：乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、啤酒、汽水；

2、水果浓缩物：布丁、果酱、果冻、番茄酱；

3、糊状产品：脂肪及油脂等等；

4、化妆品：面霜、洗涤剂、发型凝胶、香料油等等；

5、药物类：浸膏、乳剂、药浆等等；

6、化学工业：染料、脂肪、溶剂、树脂及聚合物。

三、TRW系列转子泵性能参数表：

TR-1-3 0.095 100-500 200-400 1140-2280 1.1 TR-1-4 0.118 100-500 200-400 1400-2800 1.5 TR-1-5 0.18 200-800 200-400 2000-4000 2.2 TR-1-6 0.28 200-800 200-400 3000-6000 3 TR-1-7 0.34 200-800 200-400 3600-7200 4 TR-1-8 0.424 200-800 200-400 4500-9000 5.5 TR-1-9 0.53 200-800 200-400 5700-11000 7.5 TR-1-10 0.657 200-800 200-400 7000-14000 7.5 相关产品:

LB不锈钢转子泵不锈钢转子泵

LB不锈钢转子泵更新时间：2006-12-13 18:39:34

产品介绍：

一、产品概述：

LB系列不锈钢转子泵（也称罗茨泵），系引进国外先进技术，经消化吸收，精心设计，研制而成，在目前国内同类产品中处领先地位，因为它不仅具备所有转子泵（例：齿轮泵、凸轮泵、螺杆泵……〕的共性，更有它独具的输送高粘度物料的特性，所以，我们又把这种泵称为胶体输送泵。

本系列不仅具有其它转子泵的同等用途和特征，更有它别具一格的用途，适用于输送高粘度在0.02～100Pa.S温度在200℃以下稠油、原油、渣油、淮滑脂、橡胶、玻璃纤维、沥青。牙膏、化妆品、浆状食品、膏药、油脂、油墨、化纤浆料的任何的和物理的性能，保证原有品质不受丝毫影响，也适用于输送各种含微粒固体颗粒的腐蚀性液体。

二、上海华通集团博洋水泵厂YGB不锈钢转子泵性能参数表：

温馨提示：

一、①LB系列不锈钢转子泵产品名称与型号②LB系列不锈钢转子泵口径③LB系列不锈钢转子泵扬程（m）④LB系列不锈钢转子泵流量⑤LB系列不锈钢转子泵电机功率（KW）⑥LB系列不锈钢转子泵转速（r/min）⑦LB系列不锈钢转子泵电压〔V〕⑧LB系列不锈钢转子泵吸程（m）⑨LB系列不锈钢转子泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定博洋公司的LB系列不锈钢转子泵型号，请按LB系列不锈钢转子泵型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博洋水泵专家为您审核把关。

感谢您访问我们的网站【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

不锈钢转子泵更新时间：2007-11-23 15:51:35

产品介绍：

一、产品概述：

要达到完美的效果，选泵时请客户决定下列几点：

1、输送介质或液体的名称；

2、介质的粘度及温度；

3、需要输送扬程、压力及流量；

4、介质内含粒子的数量及大小；

5、接口的选择(卡箍、螺纹、法兰)。

二、工作原理：

3A型不锈钢转子泵依靠两同步反转动的转子在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔几个小空间，并按ABCD的次序运转；运转至位置A时，只有Ⅰ室中充满介质；到位置B时，B室中封闭了部分介质到位置时，A室中也封闭了部分介质；到位置D时．A、B室与Ⅱ室相通，介质即被输送至出料口。

三、工作原理：

因为它不仅具备所有转子泵（例：齿轮泵、凸轮泵、螺杆泵……〕的共性，更有它独具的输送高粘度物料的特性，所以，我们又把这种泵称为胶体输送泵。

四、适用范围：

乳品酸牛奶、鲜奶油、冰淇淋、乳酪块及乳清。

饮料啤酒、麦芽汁、酵母、汽水、水果浓缩液、果汁饮料。

食品番茄酱、水果泥、蔬菜糊、布丁、果酱、果冻、调味剂、水果馅、甜味料、酵母泥、

沙拉调味料、面色糕点、肉糜、碎肉、网油及食用油。

糖果糖浆、稀奶油馅、巧克力。

化妆品面膏及洗液、发型凝胶、染发剂、香精油。

药品药丸糊、浸膏、乳化液、膏剂。

化工类脂肪、溶剂、树脂及聚合物、染料。

五、特点：

■凡与介质(物料)接触部位，均采用不锈钢制造(材质SUS304、AIS316、316L)完全符合卫生标准。■适合温度－30℃至+180℃。

■压力高、使用长距离与高阻力定量输送。

■转速低，一般在200rpm至600rpm之间，经其输送的物料保持原有品质不变，不起任何理化反应。■转子与转子之间绝无接触，长期使用亦无磨损，运转平稳，故噪音低。

■装拆简单容易，方便清洗，保持卫生清洁。

六、转子泵安装示意图：
