Verilog语言的基本语法规则
Verilog语法入门,初学者必看
Verilog的词法约定1Verilog是大小写相关的，其中的关键字全部为小写。
2空白符由空格、制表符、和换行符组成。
3单行注释以“//”开始，verilog将忽略此处到行尾的内容。
多行注释以“/*”开始，以“*/”结束。
多行注释不允许嵌套4操作符有三种：单目操作符、双目操作符和三目操作符。
5数字声明Verilog中有两种数字生命：指明位数的数字和不指明位数的数字指明位数的数字表示形式：<size>’<base format><number>Size用来指明数字位宽度，只能用十进制整数表示Base format包括十进制(’d或’D)，二进制（’b或’B），八进制(‘o或’O)，十六进制(‘h或’H)例如4’b1111 //4位2进制数12’h3ac //12位16进制数不指明位数的数字：如果数字说明中没有指定基数，那么默认表示为十进制数。
如果没有指定位宽，则默认的位宽度与仿真器和使用的计算机有关（最小为32位）。
‘o21 //32位八进制数X值和Z值：不确定值用X表示，高阻用Z值表示。
在八进制数中代表3位，十六进制中代表4位。
12’h12X //这是一个12位16进制数，其中低四位不确定负数：在表示位宽的数字前面增加一个减号来表示它是一个负数。
-6’d3 //一个6位的用二进制补码形式存储的十进制数3，表示负数-6’sd3 //一个6位的带符号算数运算的负数下划线符号和问号：除了第一个字符，下划线“_”可以出现在数字中的任何位置，它的作用只是提高可读性，在编译阶段会被忽略掉问号“？”是z的另一种表示，使用问号的目的在于增强casex和casez语句的可读性。
在这两条语句中，“？”表示不必关心的情况。
12’B1111_0011_1110 // 增强可读性4’b10?? //相当于4’b10zz6字符串是双引号括起来的一个字符队列。
对于字符串的限制是，它必须在一行中书写完，不可书写在多行中，也不能包含回车符。
自己总结的verilog规则
39、时序逻辑电路中if条件下一般用<=运算符
40、if（）
begin
……
end
else if()
begin
……
end
else if()
begin
input ;
reg ;
integer ;
……
begin
……
end
24、reg mema [7:0]（8个1位寄存器构成组成）reg [7:0] mema（1个8为寄存器）可用mema[4]引用前者。
25、并行块：fork...join(不可用于RTL代码设计，只可用于测试代码) 顺序块begin...end
26、initial和fork...join均不可综合
括号可为空，此时不断循环，另外begin与end间被赋值的变量必须为reg型直接用=赋值
always@（）
begin
#10 clk=1;
#10 clk=0;
else
例：边沿触发 always@（negedge clk）
...
11、仿真时用initial类似always，不可综合
12、例化时实参与形参顺序相同则不需写形参，若形参、实参都写则可调换顺序
13、assign并不需要在always中，也可以在外面
44、任务的定义与调用
task my_task;
input a,b;
output c,d;
一个或多个赋值表达式；
endtask(无分号)
end
可在其中使用if语句
9、always可用于描述组合逻辑电路
也可用于描述时序逻辑电路，区别在于时序电路敏感信号一般为上升沿或下降沿
verilog 基本语法
verilog 基本语法Verilog基本语法Verilog是一种硬件描述语言，用于描述数字电路的行为和结构。
它具有强大的建模能力，能够描述复杂的数字系统，并用于逻辑设计和硬件验证。
本文将介绍Verilog的基本语法，以帮助读者对这种语言有一个基本的了解。
1. 模块声明在Verilog中，所有的设计都是通过模块来实现的。
模块是Verilog 的基本组织单位，类似于其他编程语言中的函数或类。
模块声明由关键字module开头，后面跟着模块的名称和输入输出端口的定义。
例如：module my_module(input a, b, output c);// 模块的主体endmodule2. 端口声明在模块声明中，使用关键字input和output来声明输入和输出端口。
输入端口用于接收信号，输出端口用于输出信号。
端口可以是单个的信号，也可以是信号的数组。
例如：input a, b; // 单个输入端口output c; // 单个输出端口input [7:0] d; // 输入信号的数组3. 信号声明在Verilog中，使用关键字wire、reg、integer等来声明信号。
wire用于声明连续的信号，reg用于声明时序的信号，integer用于声明整数变量。
例如：wire a, b; // 连续信号reg [7:0] c; // 时序信号，有8位integer d; // 整数变量4. 时钟和复位在数字电路中，时钟和复位信号是非常重要的。
在Verilog中，可以使用关键字input来声明时钟和复位信号，并在模块的输入端口中定义。
例如：input clk; // 时钟信号input rst; // 复位信号5. 运算符Verilog支持各种运算符，包括算术运算符、逻辑运算符、位运算符等。
算术运算符用于执行加减乘除等操作，逻辑运算符用于执行与或非等逻辑操作，位运算符用于执行位操作。
例如：a =b + c; // 加法运算d = ~(a & b); // 与运算和非运算6. 控制结构在Verilog中，可以使用if语句、case语句等控制结构来实现条件判断和多路选择。
Verilog语言的基本语法规则
3．标识符和关键词
标识符:给对象（如模块名、电路的输入与输出端口、变量等）
取名所用的字符串。以英文字母或下划线开始
如，clk、counter8、_net、bus_A 。
关键词:是Verilog语言本身规定的特殊字符串，用来定义语言 的结构。例如，module、endmodule、input、output、wire、 reg、and等都是关键词。关键词都是小写，关键词不能作为标 识符使用 。
6．字符串:字符串是双撇号内的字符序列
十进制记数法 如： 0.1、2.0、5.67 实数型常量
科学记数法 如: 23_5.1e2、5E－4
23510.0、 0.0005
Verilog允许用参数定义语句定义一个标识符来代表一个常量，称
为符号常量。定义的格式为：
parameter 参数名1＝常量表达式1，参数名2＝常量表达式
2，……；如 parameter BIT=1, BYTE=8, PI=3.14;
4．逻辑值集合
为了表示数字逻辑电路的逻辑状态，Verilog语言规定了
4种基本的逻辑值。 0
逻辑0、逻辑假
1 x或X z或Z
逻辑1、逻辑真 不确定的值（未知状态） 高阻态
5．常量及其表示
整数型
十进制数的形式的表示方法:表示有符号常量 例如：30、－2
带基数的形式的表示方法: 表示常量
常量
格式为：<＋/－><位宽>’<基数符号><数 例值如>：3’b101、5’o37、8’he3，8’b1001_0011
Verilog语言的基本语法规则
为对数字电路进行描述（常称为建模），Verilog语言规定 了一套完整的语法结构。
veriloga基础语法
veriloga基础语法VerilogA是一种硅谷团队开发的建模语言，它被广泛应用于集成电路(IC)的设计和仿真中。
本文旨在介绍VerilogA的基础语法。
1. 模块声明在VerilogA中，每个模块都需要进行声明。
声明的语法如下：module 模块名(输入端口1,输入端口2,...输入端口n,输出端口1,输出端口2,...输出端口m);<模块定义代码>endmodule其中，模块名可以由字母、数字和下划线组成，不能以数字开头；输入端口和输出端口可以是标量或向量。
2. 参数声明VerilogA允许在模块中声明参数，以便在实例化时进行配置。
语法如下：parameter 参数名 = 值;参数可以通过assign语句进行连接，也可以在实例化时进行配置。
3. 变量声明在VerilogA中，可以使用不同的变量类型进行声明，如实数、整数、布尔值等。
real: 实数类型，用于存储实数值。
integer: 整数类型，用于存储整数值。
boolean: 布尔类型，用于存储真/假值。
语法如下：real 变量名;integer 变量名;boolean 变量名;4. 函数和任务在VerilogA中，可以使用函数和任务来实现特定的功能。
函数是一段可重用的代码，它接收输入参数并返回一个值。
函数的语法如下：function 返回类型函数名(输入参数);<函数定义代码>return 返回值;endfunction任务是一段可重用的代码，不返回值，但可以通过参数进行输入和输出。
任务的语法如下：task 任务名(输入参数);<任务定义代码>endtask5. 运算符VerilogA支持各种常见的数学和逻辑运算符，如加减乘除、取余、与或非等。
加法运算符：+减法运算符：-乘法运算符：*除法运算符：/取余运算符：%与运算符：&&或运算符：||非运算符：!6. 控制结构在VerilogA中，可以使用if-else、for、while等控制结构来实现条件判断和循环。
了解VerilogHDL语法规则吗，看完这篇就知道了
了解VerilogHDL语法规则吗，看完这篇就知道了本节介绍Verilog HDL语法规则，包括文字规则、数据对象及运算符的使用等。
Verilog HDL文字规则1.关键词与标识符关键词是Verilog HDL中预先定义的单词，它们在程序中有特别的使用目的。
已经被用作关键词的单词不可以在程序中另作他用，见表3-1。
不同版本的Verilog HDL硬件描述语言中定义的关键词数目略有变化，Verilog 1995的关键词有97个，Verilog 2001共102个。
标识符是用户编程时给对象定义的名称，对象包括：常量、变量、模块、寄存器、端口、连线、示例和beginend块等元素。
定义标识符时应遵循如下规则：只能由26个大小写英文字母、数字和下划线组成。
标识符的第一个字符必须是英文字母或下划线。
字符中的英文字母区分大小写。
【例3-7】判断下面标识符是否合法。
2.注释与C语言一样，硬件描述语言中的注释也不会被编译。
在Verilog HDL中有两种形式的注释方式：采用/* */，多用于多行注释。
采用//，用于单行注释。
【例3-8】注释举例。
在实际使用中，很多公司的编程规范明确表明，注释行中不提倡采用第一种/**/的注释方式，不允许使用中文注释。
3.常数的表示在Verilog HDL中，常数用来表示在程序中不随意变化的量，常数分为整数、实数及字符串三大类型。
(1)整数型常数是数字电路中最常用到的类型，在Verilog HDL中有两种表示方法：简单的十进制格式，例如-50、6等。
基数格式，其表达方式一般如下：〈位宽〉是十进制数值表示的常数化成二进制时对应的宽度，〈进制符号〉用进制符号b或B(二进制)、o或O(八进制)、d或D(十进制)、h或H(十六进制)表示常数的进制格式，即二进制、八进制、十进制、十六进制这4种进制表示。
数字的位宽可以默认，如果没有定义长度，数的长度由具体机器系统决定(至少是32位)。
【例3-9】常数表示方法举例。
Verilog基础语法总结
Verilog基础语法总结去年⼩学期写的，push到博客上好了Verilog 的基本声明类型wire w1; // 线路类型reg [-3:4] r1; // ⼋位寄存器integer mem[0:2047]; // 2048 个整数的阵列reg [31:0] cache[0:63]; // 32 位数据的64个存储单元//通常称为内存或记忆体//更多阵列类型的声明reg [7:0] array [0:1023];reg [7:0] array [0:1023][0:511];module⾥的声明类型parameter 参数声明port 脚位声明基本语法`define 常数名数字//定义⼀个宏常量，引⽤⽅法是:`常数名//其中数字的格式为:x’(b/h/d)x位数//b是⼆进制，h是16进制，d是10进制#10 <item>//经过10个时延单位执⾏后⾯的程式`timescale 1ns/10ns//定义时延单位`include”<name>.v”//将⼯作⽬录下的该⽂件的内容扩充到本⽂件中//注意是⼯作⽬录，include其他路径下的⽂件是不⾏的module <模组名>(参数列表);endmodule//声明⼀个模块assign//主要⽤来描述组合逻辑//与always语句块相⽐较不必强制使等号左边的数必须为寄存器类型//等号左边可以是wire或reg或output//两种 Assign ：Blocking v.s. Nonblocking//a = b ; // Blocking assignment : 执⾏顺序不⼀定，//a <= b; // Nonblocking assignment : 所有可同时执⾏的东西都执⾏完⼀次后，才会前进到下//⼀个时间点。
Always//声明⼀个语句块//⽤法⼀ always #时延语句//⽤法⼆ always @(posedge clk)//当clk信号处于上升沿的时候要执⾏的语句块//这⾥posedge代表信号的上升沿//negedge代表信号的下降沿举例说明阻塞式赋值(Blocking)与⾮阻塞式(Non-Blocking)赋值的区别下⾯是阻塞式赋值的例⼦reg d1, d2, d3, d4;always @(posedge clk) d2 = d1;always @(posedge clk) d3 = d2;always @(posedge clk) d4 = d3;由于这是⼀门硬件描述语⾔，语句的声明顺序与执⾏顺序⽆关，这样的写法我们是⽆法得知这三条语句的执⾏顺序的，所以，d2,d3,d4的结果都将是不固定的下⾯是⾮阻塞式赋值的例⼦reg d1, d2, d3, d4;always @(posedge clk) d2 <= d1;always @(posedge clk) d3 <= d2;always @(posedge clk) d4 <= d3;因为可以同时执⾏的事件都执⾏完⼀次之后才会执⾏下⼀时间点的事件，所以d2,d3,d4会得到上⼀轮的d1,d2,d3下⾯仍然是⼀个阻塞式赋值的例⼦a = 1;b = a;c = b;执⾏结果相当于a=1,b=1,c=1;下⾯是⼀个⾮阻塞式赋值的例⼦a <= 1;b <= a;c <= b;执⾏结果相当于a=1;b=上⼀轮a的值;c=上⼀轮b的值//initial语句块：常⽤于testbench实时赋值initialbegin// 程序end//当模拟⼀开始会被执⾏//到end会结束系统函数与常量$readmemh("cpu0s.hex", m);将对应的⽂件写到m这个阵列⾥⾯$time是显⽰执⾏时间的常量，其单位是ns$display(“printf的格式控制符”,输出参数列表); $monitor的语法完全类似verilog中所有变量都是全局变量，例如module top;integer myglobalvar;endmodulemodule any;initial $display(top.myglobalvar);Endmodule关于模组内模块的合法性说明module <module name> (<port list>);<declares><module items>endmodule其中的 <module items> 可能是以下类型的语句：1. initial2. always3. assign4. module 实例基本语句说明-分⽀语句1.简易分⽀f = sel ? a : b; // 右邊的任何改變都會引發左邊的重新計算2.IF分⽀if (s == 1'b0)y = 0;elsey = 1;if (select == 1) y = a;else y = b;3.case分⽀case ({a,b})2'b00: t = 1;2'b11: t = 4;default: t = 0;endcasecase (op)2'b00: y = a + b;2'b01: y = a - b;2'b10: y = a ˆ b;default: y = ’hxxxx;endcase4.casez : 将z当做⽆关项处理casez (f)2'b00: y=a+b;2'b01: y=a-b;2'b10: y=a&b;2'b11: y=a^b;default: y=0;Endcase语句说明-循环语句1.forfor (i=0; i<16; i=i+1)m[i] = i;reg [3:0] i, output;for ( i = 0 ; i <= 15 ; i = i + 1 ) begin output = i;#10;End2.whilei=0while (i<16) beginm[i] = i;i = i + 1;endreg [3:0] i, output;i = 0;while (i <= 15) beginend运算式与反运算符运算符：~代表取反位运算，!代表取⾮，^代表异或,+，-合并运算:reg [2:0] a;reg [4:0] b;{a, b} = 8'b10011110 // 此时会把100给a，111110给breg [15:0] c;c = {a, b, {2{a}}, 2'b11} // 此时 c 会是 {a, b, a, a, 11} 衔接后的结果。
verilog知识点总结
verilog知识点总结Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统，它广泛应用于数字系统设计和仿真领域。
本文将总结一些Verilog 的重要知识点，以帮助读者更好地理解和应用Verilog。
一、Verilog的基本语法Verilog的基本语法包括模块声明、端口声明、信号声明、数据类型、运算符等。
Verilog中的模块是设计的基本单元，模块声明包括模块名和端口声明。
端口可以是输入、输出或双向的。
信号声明用于定义内部信号，可以是寄存器或线网类型。
Verilog支持多种数据类型，包括整数、浮点数、向量、数组等。
Verilog还提供了丰富的运算符，包括算术运算符、逻辑运算符、位运算符等。
二、组合逻辑电路描述Verilog可以用来描述各种组合逻辑电路，如与门、或门、非门等。
通过使用逻辑运算符和条件语句，可以很方便地描述组合逻辑电路的功能。
Verilog还提供了多种语法结构，如if语句、case语句等，用于描述复杂的逻辑功能。
三、时序逻辑电路描述时序逻辑电路是一种带有状态的电路，Verilog可以用来描述各种时序逻辑电路，如触发器、计数器、状态机等。
通过使用时钟信号和触发器，可以实现电路的时序行为。
Verilog提供了多种触发器类型，如D触发器、JK触发器、T触发器等，可以根据实际需求选择合适的触发器类型。
四、模块实例化和层次化设计Verilog支持模块的实例化和层次化设计，可以将一个模块实例化为另一个模块的一部分。
通过模块实例化，可以方便地实现模块的复用和层次化设计。
层次化设计可以使整个系统更加清晰和模块化，方便调试和维护。
五、仿真和验证Verilog可以用于对设计进行仿真和验证，以确保设计的正确性。
Verilog提供了仿真器，可以对设计进行时序仿真和波形查看。
通过仿真，可以验证设计的功能和时序行为是否符合要求。
Verilog 还支持测试向量的生成和自动验证，可以自动生成测试向量并进行自动验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3.1 Verilog语言的基本语法规则 2.3.2 变量的数据类型 2.3.3 Verilog程序的基本结构 2.3.4 逻辑功能的仿真与测试
2.3 硬件描述语言Verilog HDL基础
硬件描述语言HDL(Hardware Description Languag ) 类似于高级程序设计语言.它是一种以文本形式来描 述数字系统硬件的结构和行为的语言,用它可以表示 逻辑电路图、逻辑表达式，复杂数字逻辑系统所的逻 辑功能。HDL是高层次自动化设计的起点和基础.
模块定义的一般语法结构如下：
module 模块名（端口名1, 端口名2, 端口名3,…）； 端口类型说明(input, outout, inout)； 参数定义(可选)； 数据类型定义(wire, reg等)；
说明部分
实例化低层模块和基本门级元件； 连续赋值语句（assign）； 过程块结构（initial和always）
十进制记数法 如： 0.1、2.0、5.67 实数型常量
科学记数法 如: 23_5.1e2、5E－4
23510.0、 0.0005
Verilog允许用参数定义语句定义一个标识符来代表一个常量，称
为符号常量。定义的格式为：
parameter 参数名1＝常量表达式1，参数名2＝常量表达式
2，……；如 parameter BIT=1, BYTE=8, PI=3.14;

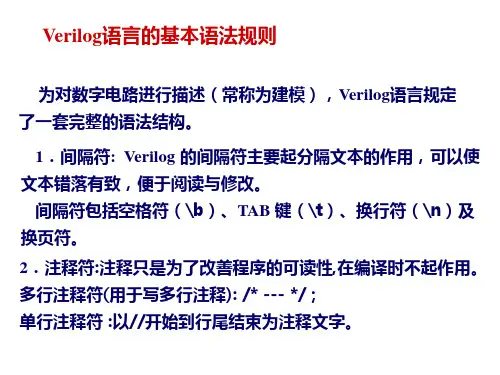

2.3.1 Verilog语言的基本语法规则
为对数字电路进行描述（常称为建模），Verilog语言规定 了一套完整的语法结构。
1．间隔符: Verilog 的间隔符主要起分隔文本的作用，可以 使文本错落有致，便于阅读与修改。
间隔符包括空格符（\b）、TAB 键（\t）、换行符（\n）及 换页符。
2．注释符:注释只是为了改善程序的可读性，在编译时不起作用。 多行注释符(用于写多行注释): /* --- */； 单行注释符 :以//开始到行尾结束为注释文字。
2.3.3 Verilog程序的基本结构
Verilog使用大约100个预定义的关键词定义该语言的结构 1、 VerilogHDL程序由模块构成。每个模块的内容都是嵌在关键 词module和endmodule两个语句之间。每个模块实现特定的功能。
2、每个模块先要进行端口的定义，并说明输入（input)和输出 （output),然后对模块功能进行描述。 3、除了endmodule语句外，每个语句后必须有分号。 4、可以用/* --- */和//…..对Verilog
寄存器类型 reg
integer real time
功能说明 常用的寄存器型变量 32位带符号的整数型变量 64位带符号的实数型变量， 64位无符号的时间变量
例： reg clock；//定义一个1位寄存器变量 reg [3:0] counter; //定义一个4位寄存器变量
3．标识符和关键词
标识符:给对象（如模块名、电路的输入与输出端口、变
量等）取名所用的字符串。以英文字母或下划线开始
如，clk、counter8、_net、bus_A 。
关键词:是Verilog语言本身规定的特殊字符串，用来定 义语言的结构。例如，module、endmodule、input、 output、wire、reg、and等都是关键词。关键词都是小 写，关键词不能作为标识符使用 。
6．字符串:字符串是双撇号内的字符序列
2.3.2 变量的数据类型
1线网类型:是指输出始终根据输入的变化而更新其值的 变量,它一般指的是硬件电路中的各种物理连接.
例:网络型变量L的值由与门的驱动信号 a和b所决定，即L＝a&b。a、b的值发 生变化，线网L的值会立即跟着变化。
a
&L
b
常用的网络类型由关键词wire定义 wire型变量的定义格式如下： wire [n-1:0] 变量名1，变量名2，…，变量名n；
行为描述语句；
endmodule
逻辑功能描 述部分，其 顺序是任意的
例 用结构描述方式建立门电路Verloger模型
模块名
a
selnot & a1
sel
1
U2
out
U1
//Gate-level description of simple circuit
& b1 U4
b
module mux2to1(a, b, sel, out);
变量宽度
例:wire L; //将上述电路的输出信号L声明为网络型变量 wire [7:0] data bus; //声明一个8-bit宽的网络型总线变量
2、寄存器型 寄存器型变量对应的是具有状态保持作用的电等路元件,如触 发器寄存器。寄存器型变量只能在initial或always内部被赋值。
4种寄存器类型的变量
U3
input a, b, sel; //定义输入信号 output out; //定义输出信号
端口类型说明
wire selnot, a1, b1 ; //定义内部节点信号数据类型 //下面对电路的逻辑功能进行描述
计算机对HDL的处理:
逻辑仿真 是指用计算机仿真软件对数字逻辑电路的结构和行为
进行预测.仿真器对HDL描述进行解释，以文本形式或时序波形图 形式给出电路的输出。在仿真期间如发现设计中存在错误，就再 要对HDL描述进行及时的修改。
逻辑综合 是指从HDL描述的数字逻辑电路模型中导出电路基
本元件列表以及元件之间的连接关系（常称为门级网表）的过 程。类似对高级程序语言设计进行编译产生目标代码的过程.产 生门级元件及其连接关系的数据库，根据这个数据库可以制作 出集成电路或印刷电路板PCB。
4．逻辑值集合
为了表示数字逻辑电路的逻辑状态，Verilog语言规定了
4种基本的逻辑值。 0
逻辑0、逻辑假
1 x或X z或Z
逻辑1、逻辑真 不确定的值（未知状态） 高阻态
5．常量及其表示
整数型
十进制数的形式的表示方法:表示有符号常量 例如：30、－2
带基数的形式的表示方法: 表示常量
常量
格式为：<＋/－><位宽>’<基数符号><数 例值如>：3’b101、5’o37、8’he3，8’b1001_0011
