固定翼飞行模式
固定翼无人机的起飞方式盘点
固定翼无人机的起飞方式盘点固定翼无人机相比于旋翼机，关键的不同之处就在于起飞。
据宇辰网了解到，固定翼最常见的起飞方式为滑行，后随着技术的发展，又衍生出了垂直起飞、空投、轨道弹射起飞、手抛等方式。
滑行起飞滑行起飞是固定翼无人机最常见的起飞方式，安全性高，机动灵活性差，适合军用无人机。
但民用领域多数并不具备足够的起飞空间，因此在一定程度上限制了固定翼无人机在民用领域的大范围推广。
垂直起飞垂直起飞是较为先进的概念，适用于空中混血儿——倾转旋翼无人机。
倾转旋翼无人机结合了旋翼机和固定翼的优点，既有旋翼又有固定翼，无人机起飞和着陆时，旋翼轴处于垂直状态，因此可以保障无人机的垂直起降，成功起飞后，旋翼轴会转变为水平状态，使无人机过渡到飞行模式。
因此这种无人机兼具垂直/短距离起降和高速巡航的特点。
目前从世界范围来看，倾转旋翼技术还处于起步阶段，只有少数国家技术相对成熟。
空投空投方式需要借助母机搭载固定翼升空，到达至一定空域后释放，从而完成固定翼的发射工作。
比较典型的是波音公司去年推出的无人机发射和回收系统FLARES。
FLARES类似大型四旋翼无人机，既可以作为固定翼无人机的发射台，又可以对无人机进行回收。
2015年8月，Insitu公司利用“扫描鹰”无人机对FLARES进行了一系列测试。
测试期间，下方搭载了“扫描鹰”的FLARES直接飞上空中，开始盘旋，“扫描鹰”随之加速，最后脱离飞出。
FLARES飞回发射基台，在操作人员将回收系统固定在其底部后，FLARES再次升空准备回收无人机。
轨道弹射起飞轨道弹射需要借助轨道仪器，靠外力（气/液压、电磁等），使滑车托举着无人机在导轨上加速，从而让无人机获得平飞速度，顺利出架。
例如，电机动力的弹射系统一般由滑行轨道、小车、牵引钢丝、缓冲橡皮筋、电动绞盘、电机减速机构、开锁装置等构成。
滑车的牵引力源于高扭矩电机，开锁装置与电源开关联动，合理的电机减速比，使电动绞盘的转速和扭矩满足滑车前进的力量和速度需求。
【固定翼 无人机】固定翼的飞行教程及原理
【固定翼无人机】固定翼的飞行教程及原理1. 引言固定翼无人机是一种飞行器，通过固定在机身上的机翼产生升力来进行飞行。
与多旋翼无人机相比，固定翼无人机具有较长的续航时间和较大的飞行速度。
在本文档中，我们将介绍固定翼无人机的飞行教程及其背后的原理。
2. 固定翼无人机的组成部分固定翼无人机由多个组成部分构成，包括机翼、机身、尾翼、电机、螺旋桨、控制面以及飞行控制系统等。
其中，机翼是固定翼无人机最重要的部分，它产生升力让飞行器能够飞起来。
控制面则用来进行飞行姿态的控制，使得固定翼无人机能够稳定地飞行。
3. 固定翼无人机的飞行原理固定翼无人机的飞行原理基于空气动力学的理论。
当飞行器在空中运动时，机翼上的气流通过机翼的形状和角度变化，使得上表面的气流速度更快，下表面的气流速度更慢，从而产生升力。
升力的大小取决于机翼的面积、空气流速和机翼的攻角等因素。
除了升力，固定翼无人机还需要考虑阻力、重力和推力等因素。
阻力是空气对飞行器运动的阻碍力，它与飞行速度和飞行器外形等因素有关。
重力是地球对飞行器的吸引力，它通过重力作用在飞行器的质量中产生向下的力。
而推力则是由电机和螺旋桨产生的向前的力，使得飞行器能够向前运动。
综合考虑这些因素，固定翼无人机的飞行姿态可以通过调整控制面的角度来实现。
例如，如果需要上升，可以增加上升角度以增加升力，从而克服重力。
如果需要转向，可以调整方向舵的角度，改变机翼的升力分布，从而产生横向的力矩来改变飞行方向。
4. 固定翼无人机的起飞与降落固定翼无人机的起飞与降落是飞行过程中最关键的阶段。
在起飞过程中，需要通过增加螺旋桨的推力和控制面的角度来产生足够的升力。
当飞机达到足够的速度和升力后，就可以离地起飞。
降落过程中，飞行员需要选择一个合适的着陆点，并调整下降角度和进近速度。
在接近地面时，要逐渐减小推力和调整控制面角度，以减小飞机的速度并使其平稳地着陆。
5. 固定翼无人机的飞行姿态控制固定翼无人机的飞行姿态控制是通过改变控制面的角度来实现的。
固定翼飞机的操作方法
固定翼飞机的操作方法固定翼飞机的操作方法主要包括起飞、飞行、以及降落。
以下是固定翼飞机的详细操作步骤：1. 起飞准备：在起飞前，飞行员需要完成一系列的准备工作。
首先，检查飞机的机械设备和电子设备是否正常运行。
其次，确认燃油和机油是否充足。
最后，检查气象状况和机场跑道情况，确保起飞环境安全。
2. 起飞：在起飞前，飞行员需要将飞机停在距离跑道起点合适的位置。
然后，启动发动机，并依照指示仪表对其运行状态进行监测。
一旦发动机工作正常，飞行员可以向塔台通报起飞意图。
此时，飞行员需要将飞机加速至起飞速度，并拉起离地。
维持适当的爬升角度，直到飞机达到所需巡航高度。
3. 飞行操作：在飞行过程中，飞行员需要不断监测仪表，确认飞机的状态。
掌握飞机的稳定性是飞行操作的基本要求。
为此，飞行员需要操作操纵杆和脚踏操纵器，控制飞机的姿态和航向。
- 操纵杆：操纵杆用于控制飞机的俯仰和滚转。
当飞行员向前或向后推动操纵杆时，飞机的机头会向下或向上倾斜，从而改变飞机的俯仰角度。
当飞行员将操纵杆向左或向右转动时，飞机会沿着横轴旋转，改变飞机的滚转角度。
- 脚踏操纵器：脚踏操纵器用于控制飞机的偏航。
当飞行员向左或向右踩下对应的脚踏操纵器时，飞机会沿着纵轴旋转，改变飞机的偏航角度。
在飞行操作中，飞行员还需要通过仪表来监测飞机的速度、高度、姿态和方向等状态。
不同飞行阶段和飞行任务需要不同的飞行操作手法和技巧，如起飞爬升、巡航、转弯、下降和下滑等。
飞行员需要根据实际情况进行相应的操作。
4. 降落准备：在降落前，飞行员需要提前准备降落的相关信息。
包括向塔台通报降落意图、确认机场气象状况和风向等。
同时，飞行员需要降低飞机的速度和高度，减小飞机的姿态和航向变化，为顺利降落做好准备。
5. 降落：在接近跑道时，飞行员需要适时放下起落架，并使飞机与跑道平行。
调整飞机的姿态和航向，确保飞机平稳接地。
当飞机接地后，飞行员需要使用刹车和反推杆来减速，并保持飞机在跑道上直线行驶。
任务5.2 固定翼无人机模拟飞行
固定翼无人机模拟飞行
一、基础飞行
1.起飞
模拟起飞
固定翼无人机模拟飞行
一、基础飞行
2.降落 首先，飞机到最后飞行的阶段，准备进行滑行，此时操控者不要转动整个 身体来正对飞机。而是只转动头部来看着飞机。然后因为降落时候的紧张 感，在降落的时候打出反向的舵面而造成坠机的情况也很多。针对飞机的 状态做出正确的判断，确定自己是不是需要重新进行滑行降落，即使有一 点点炸机风险也要马上催加油门，回到空中，再次尝试降落，如图所示。
固定翼无人机模拟飞行
一、基础飞行

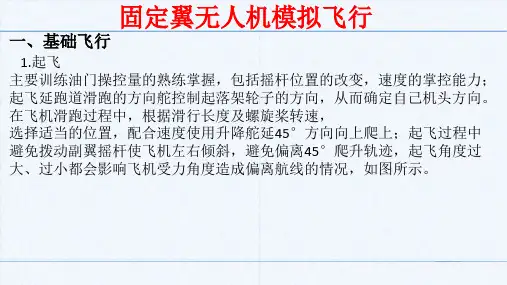

1.起飞 主要训练油门操控量的熟练掌握，包括摇杆位置的改变，速度的掌控能力； 起飞延跑道滑跑的方向舵控制起落架轮子的方向，从而确定自己机头方向。 在飞机滑跑过程中，根据滑行长度及螺旋桨转速， 选择适当的位置，配合速度使用升降舵延45°方向向上爬上；起飞过程中 避免拨动副翼摇杆使飞机左右倾斜，避免偏离45°爬升轨迹，起飞角度过 大、过小都会影响飞机受力角度造成偏离航线的情况，如图所示。
三、航线飞行
2.着陆航线
降落航线
模拟降落
固定翼无人机模拟飞行
三、航线飞行
2.着陆航线 飞机逆风飞行进入跑道上空，自空域中心线开始进入着陆航线第一边，然后
开始第一个90°转弯并平飞，接着完成第二个90°转弯并平飞进入第三边， 第三边飞行要逐渐减速并下降高度，接着完成第三个90°转弯并平飞进入第 四边继续下降高度，接着完成第四个90°转弯并对准跑道，此时调整好下 角在接近跑道时拉平飞机至着落区柔和接地滑跑至停止，如图所示。
固定翼无人机模拟飞行
一、基础飞行
2.降落
模拟降落
固定翼无人机模拟飞行
二、平稳飞行
操纵一般经历三个过程： 1.观察飞机飞行的方向、空域位置、左右倾斜的坡度、飞行高度的变化、 俯仰角度、飞行速度的快慢等。以模拟固定视角观察飞行姿态，要以自己 和地面作参照物。看无人机是背着你向前飞行，还是头朝着你飞行，模拟 器所设置的风向是顺风、逆风还是侧风，飞行轨迹是否直平。 2.通过观察飞行姿态和计划飞行的动作要求作比较，经过判断不一致 就 要通过遥控操纵给予修正。判断要正确，不正确的判断会导致错误的修正。

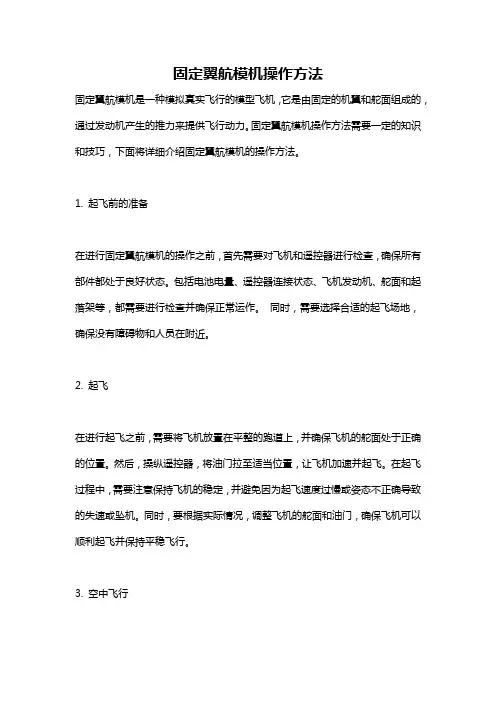

固定翼航模机操作方法
固定翼航模机操作方法固定翼航模机是一种模拟真实飞行的模型飞机，它是由固定的机翼和舵面组成的，通过发动机产生的推力来提供飞行动力。
固定翼航模机操作方法需要一定的知识和技巧，下面将详细介绍固定翼航模机的操作方法。
1. 起飞前的准备在进行固定翼航模机的操作之前，首先需要对飞机和遥控器进行检查，确保所有部件都处于良好状态。
包括电池电量、遥控器连接状态、飞机发动机、舵面和起落架等，都需要进行检查并确保正常运作。
同时，需要选择合适的起飞场地，确保没有障碍物和人员在附近。
2. 起飞在进行起飞之前，需要将飞机放置在平整的跑道上，并确保飞机的舵面处于正确的位置。
然后，操纵遥控器，将油门拉至适当位置，让飞机加速并起飞。
在起飞过程中，需要注意保持飞机的稳定，并避免因为起飞速度过慢或姿态不正确导致的失速或坠机。
同时，要根据实际情况，调整飞机的舵面和油门，确保飞机可以顺利起飞并保持平稳飞行。
3. 空中飞行一旦飞机成功起飞，就需要进行空中飞行。
在空中飞行时，需要使用遥控器来操纵飞机的舵面，以控制飞机的姿态和方向。
通常，飞机的遥控器包括油门、方向舵、升降舵和副翼等部件，通过操纵这些部件，可以实现飞机的左右转向、上升和下降等动作。
在空中飞行时，需要根据实际情况，及时调整飞机的舵面和油门，以保持飞机的稳定飞行姿态。
4. 降落降落是固定翼航模机操作中最为关键的环节之一。
在进行降落之前，需要提前规划好降落路径，并确保在降落场地上没有障碍物。
在飞机接近降落点时，需要逐渐减小油门并控制飞机的姿态，以减速并保持飞机在适当的高度和姿态。
一旦飞机接近地面，需要逐渐减小油门并使用遥控器操纵飞机的舵面，以实现平稳的着陆。
同时，要注意风向和风力等外部因素对降落的影响，及时调整飞机的舵面和姿态，确保飞机可以安全着陆。
5. 安全操作在进行固定翼航模机的操作时，需要注意安全问题。
首先，需要确保飞行场地和周围环境安全，避免飞机与其他物体或人员发生碰撞。
其次，需要遵守航模机飞行的相关规定和法律法规，尊重他人的合法权益。
1-新MINI飞控固定翼版说明书3.16
前位置为回家位置） 3、支持所有接收机 PPM，SBUS 单线连接接收机，智能识别 4、摇杆设定飞机机型、标定传感器 5、使用三段开关控制飞行模式
2
三、飞控简明接线示意图：
四、U-mini19 飞控按键、旋钮和 LED 的功能：
9
其次调节飞机的重心，保持在正常位置上，不要偏移太多。 第三，也是最主要的，还是要调节舵机拉杆长短或舵面的 角度，直到飞机的平衡模式能基本水平飞行即可。 3.怎么确定平衡模式舵面反馈方向？ ①水平放置飞机。切换飞控至平衡模式。飞机舵面应该基本在 中点。否则调整舵机拉杆。 ②副翼舵面反馈方向的设定：平衡模式下，手拿飞机，在横滚 方向上倾斜飞机。 机身右倾，副翼应自动给出一个使飞机向 左滚的控制量。机身左倾，副翼应自动给出一个使飞机向右滚 的控制量。 如下图所示。（反馈数值绝对值大小，一般飞机在 最大幅度的 50%-60%之间均可）。 ③如果反馈方向不对，进入飞控设置模式，取反横滚的反馈方 向！
6
4.给飞控接入 5V 电源（或电调 3 芯接口）后，红色线可以摘除（原 理上：飞控在上电瞬间，检测此端口为高电平，即进入升级模式，进 入后，可释放红色线，升级过程中，只需连接绿白色黑 3 根线即可）
5.点击升级程序 FlyMcu188： 成。
按钮。等飞控会自动启动油门？ 答;飞控为定高定向或者返航模式下，会有自动油门，当
反馈正①注 反馈负①注
1次
普通固定翼
4 次 飞行模式 2 次
飞翼
3次
V 尾飞机
500 米围栏开 1 次
5次
关
2次
关闭围栏 围栏打开（出厂默认）
固定翼的飞行教程及原理入门必看
固定翼的飞行教程及原理入门必看本帖最后由贾恬夏于2009-8-9 10:50 编辑飞行前要注意哪些飞行前要注意1、尽可能清理飞行场地。
2、充分注意周边环境：- 请勿在强风、雨天或夜晚飞行- 请勿在通风不畅或建筑物内飞行- 请勿在人多的地方飞行- 请勿在学校、住宅或医院近旁飞行- 请勿在公路铁道或电线近旁飞行- 请勿在有可能因其他航模飞机引起的无线电波频率干扰的地方飞行3 儿童遥控飞机一定要有成人在旁看护.4、模型飞机不能用于超出使用范围的其它用途。
5、随时放置好螺丝刀，扳手及其它工具。
在启动前，检视用于组装或维修飞机机的工具是否已经准备好。
6、检查飞机的每个部分。
启动前，检查确保飞机无零件损坏并且工作正常。
检视以确保所有活动零件位置正确，所有螺丝及螺母已适当拧紧，并且没有损坏和装配不当的地方。
检查确保电池已充满电。
根据操作手册的说明更换损坏和不能再用的零件。
如果操作手册没有说明，请与经销商或与我们客户服务部联系。
7、备件请用正品。
不要使用非原厂配置的零配件，否则可能有引发事故或伤害的危险。
8、启动电机前检查各舵机是否工作正常。
启动前的检查1、初学者有必要从有经验者那儿了解安全事项和操作说明。
2、检查确定没有松动或掉落的螺丝和螺母。
3、检查确定电动机座上螺丝没有松动。
4、检查确定桨叶没有损坏或磨损。
5。
检查确定发射机、接收机、电池已充满电。
6、检查遥控器的有效控制距离。
7、检查确定所有的舵机动作滑顺。
舵机动作有误和故障会导致失控，8、在飞行中如有异常抖动，请立即降落查找原因。
19、不计后果地飞行会导致事故和伤害，请遵循所有规则，安全负责的享受飞行乐趣。
-------------------------------------------------------------------------------------------------------------------------------------------------------航模飞机飞行原理飞机从地面滑跑到离地升空，是由于升力不断增大，直到大于飞机重力的结果。
无人机飞行操控技术 固定翼起飞方式
3.1.8 起飞方式(1)空中投放。
由大型飞机(母机)携带到空中，在指定空域启动无人机的发动机，然后投放。
(2)滑轨起飞。
无人机上装有滑橇，发动机启动并达到最大功率后，放开无人机，使之沿着有一定长度和一定倾斜角度的滑轨离陆。
(3)弹射起飞。
将无人机装在发射架上，借助于助推火箭、高压气体、牵引索或橡筋绳等弹射装置，可实现较短长度(甚至零长度)弹射起飞。
英国设计的“沙锥鸟”等无人机采用的就是此种升空方式。
(4)滑跑起飞。
在无人机上装有起落架，发动机启动后，由地面操纵员通过遥控设备或由机上的程序控制设备自动操纵无人机在跑道上滑跑，达到一定速度后，无人机便能离地升空。
以色列研制的“先锋”、“猛犬”、“侦察兵”等无人机采用的就是这种起飞方式。
(5)借助起飞车滑跑起飞。
无人机装在起飞车上，发动机启动后，无人机通过推力锁驱动起飞车向前滑行，当达到起飞速度时，锁定机构自动开锁，无人机离开起飞车，加速爬高。
我国研制的“长空－1”号靶机采用的就是这种起飞方式。
在起飞车的设计方面，中国的科研人员不但搞得比较早，而且有许多创新性的发明。
(6)由汽车、火车背负起飞。
将无人机安装并锁定在汽车、轨道车背部的支架上，启动无人机的发动机后，汽车(或轨道车)在公路(或铁路)上疾驰前行，当车辆的速度达到无人机的离地速度后，打开(或切断)固定锁，无人机便可自行离开起飞平台。
(7)手掷起飞。
一些小型和微型的无人机多采用此种最为简单的方法放飞。
此外，某些特殊的无人机《如机翼可折叠的无人机，超高速无人机等》，还可选择火箭发射或火炮发射的方式升到空中。
⑧垂直起飞:无人机还可以利用直升机的起飞原理——垂直起飞。
这种无人机装一副能旋转的翼面——旋翼(一般2—4片桨叶)，依靠旋翼支持其重量的升力和使其前飞的推力。
它们可在空中飞行、悬停和垂直着陆。
⑨母机投放:母机投放是由有人驾驶轰炸机、攻击机或运输机，把无人机带上天，在适当的地方投放起飞的方法，也称空中投放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巡航模式(CRUISE)
巡航模式有点像FLY BY WIRE_B（FBWB），但它有“航向锁定”能力。
这是远距离FPV飞行的理想模式，您可以将飞机指向远处的物体(或目标)，并准确地跟踪该物体，自动控制高度，空速和航向。
它的工作方式是这样的：
•如果你手动介入副翼或方向舵，那么它就像FBWB一样飞行。
因此，它会自动保持高度，直到你使用升降杆更改目标高度（以FBWB_CLIMB_RATE速率），并根据油门杆来调整空速
•当你松开副翼和方向舵超过0.5秒，它会在你当前的位置设置一个内部航点，并且向前一公里处锁定一个目标航点（注意，如果你有GPS锁定，方向锁定将被激活，地面速度至少3米/秒）
•当它沿着目标航点飞行时，不断更新目标，使其始终位于前方一公里处，而将前一个航点作为以副翼和方向舵为中心的位置
•只要你不碰副翼或方向舵，它就会运行相同的导航系统，因此，即使面对风况变化，它也能准确地保持地面的路线
巡航模式的一个更好的优点是对于方向舵的处理。
如果你给它一些方向舵，那么侧倾控制器将保持机翼水平，但是飞机将会与方向舵一起偏航。
所以你得到一个“机翼水平”转弯，让你旋转你的飞行指向你想要的目标。
那么当你放开方向舵时，它就会直线前进。
请注意，您也可以将巡航模式配置在Pixhawk上进行地形跟踪。
绕圈模式-定点(LOITER)
在LOITER模式下，飞机将围绕着圆心飞行，是以你进入的点为圆心,而高度则为进入点的高度(自动定高)。
圆的半径由WP_LOITER_RAD参数控制，但也受到你的NAV_ROLL_CD限制与NAVL1_PERIOD导航调节。
与“自返”（RTL）和“自动”模式一样，如果启用舵混合，则可以在LOITER中使用遥控器来“推动”飞机。
