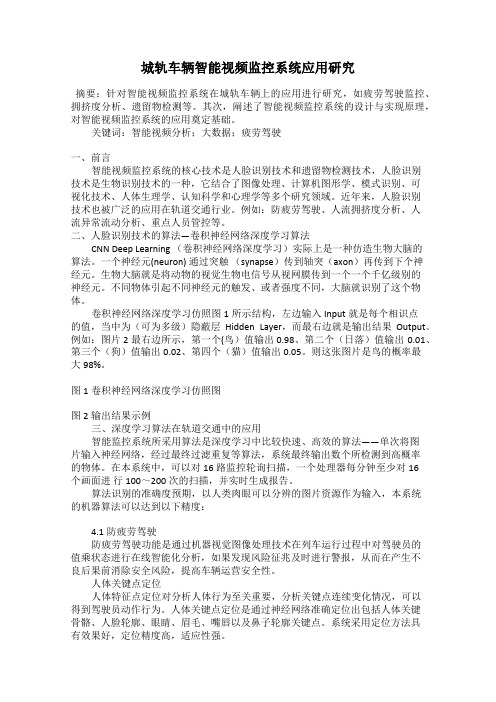

城轨车辆智能视频监控系统应用研究
城轨车辆智能视频监控系统应用研究摘要：针对智能视频监控系统在城轨车辆上的应用进行研究，如疲劳驾驶监控、拥挤度分析、遗留物检测等。
其次，阐述了智能视频监控系统的设计与实现原理，对智能视频监控系统的应用奠定基础。
关键词：智能视频分析；大数据；疲劳驾驶一、前言智能视频监控系统的核心技术是人脸识别技术和遗留物检测技术，人脸识别技术是生物识别技术的一种，它结合了图像处理、计算机图形学、模式识别、可视化技术、人体生理学、认知科学和心理学等多个研究领域。
近年来，人脸识别技术也被广泛的应用在轨道交通行业。
例如：防疲劳驾驶、人流拥挤度分析、人流异常流动分析、重点人员管控等。
二、人脸识别技术的算法—卷积神经网络深度学习算法CNN Deep Learning （卷积神经网络深度学习）实际上是一种仿造生物大脑的算法。
一个神经元(neuron) 通过突触（synapse）传到轴突（axon）再传到下个神经元。
生物大脑就是将动物的视觉生物电信号从视网膜传到一个一个千亿级别的神经元。
不同物体引起不同神经元的触发、或者强度不同，大脑就识别了这个物体。
卷积神经网络深度学习仿照图1所示结构，左边输入Input就是每个相识点的值，当中为（可为多级）隐蔽层Hidden Layer，而最右边就是输出结果Output。
例如：图片2最右边所示，第一个(鸟）值输出0.98、第二个（日落）值输出 0.01、第三个（狗）值输出0.02、第四个（猫）值输出0.05。
则这张图片是鸟的概率最大98%。
图1卷积神经网络深度学习仿照图图2输出结果示例三、深度学习算法在轨道交通中的应用智能监控系统所采用算法是深度学习中比较快速、高效的算法——单次将图片输入神经网络，经过最终过滤重复等算法，系统最终输出数个所检测到高概率的物体。
在本系统中，可以对16路监控轮询扫描，一个处理器每分钟至少对16个画面进行100～200次的扫描，并实时生成报告。
算法识别的准确度预期，以人类肉眼可以分辨的图片资源作为输入，本系统的机器算法可以达到以下精度：4.1防疲劳驾驶防疲劳驾驶功能是通过机器视觉图像处理技术在列车运行过程中对驾驶员的值乘状态进行在线智能化分析，如果发现风险征兆及时进行警报，从而在产生不良后果前消除安全风险，提高车辆运营安全性。
智能视频监控技术在城市轨道交通系统中的应用研究
智能视频监控技术在城市轨道交通系统中的应用研究随着城市轨道交通系统的不断发展，安全问题成为了一个不可忽视的问题。
目前，随着智能视频监控技术的不断进步，在城市轨道交通系统中应用智能视频监控技术成为了提高安全性的有效措施。
本文将介绍智能视频监控技术在城市轨道交通系统中的应用研究。
一、智能视频监控技术的基本原理智能视频监控技术是一种利用计算机视觉技术和图像处理技术对视频图像进行预处理、分析、识别和提取信息的方法。
与传统的视频监控系统相比，智能视频监控技术能够实现自动化、智能化的监控管理，尤其是在安全监控领域表现突出。
其基本原理是将摄像头采集的视频图像传送到计算机系统中进行分析和处理，再通过预设的算法和规则进行分析和识别，最终产生报警和预警信息。
在城市轨道交通系统中，智能视频监控技术可以对车站、车厢、轨道等进行实时监控，保证乘客的安全和交通的流畅。
1、轨道交通运行监控智能视频监控技术可以监控轨道的运行状态，及时发现和解决轨道故障，避免交通事故的发生。
智能视频监控系统可以对轨道进行全面的监控，及时监测轨道的变形和破损情况，可以快速检测到轨道的异物和脱轨情况，及时发出预警，保证车站的运行安全。
2、列车内的安全监控智能视频监控技术可以对列车内进行实时监控，保证乘客的安全和车厢的正常运行。
监控系统可以监测乘客上下车的过程，提供合理的“下车点线”，减少人员拥堵和交通事故的发生。
当发现有违法犯罪行为时，可以及时提供证据供警方使用，提升列车内的安全水平。
智能视频监控技术可以对车站进行全程监控，包括售票大厅、月台等。
在车站内，智能视频监控系统可以对人员拥挤情况进行监控，及时发出预警，对于人流量大的车站，智能视频监控技术可以对人员进出口进行监控，调整进站口和出站口的布局，缓解人流压力，减少人员拥堵和交通事故的发生。
1、技术问题智能视频监控技术需要采用先进的视频图像处理技术和计算机视觉技术，目前国内的技术水平还较低，需加强技术研发和创新。
智能视频监控技术在城市轨道交通系统中的应用研究
智能视频监控技术在城市轨道交通系统中的应用研究
随着城市轨道交通（地铁、轻轨等）系统的不断发展和扩大，对其安全管理和运营效率的要求日益提高，智能视频监控技术成为一种重要的应用手段。
本文将从城市轨道交通系统中的应用需求、智能视频监控技术的特点以及应用案例三个方面展开研究。
城市轨道交通系统作为城市重要的公共交通工具，其安全管理和运营效率一直备受关注。
智能视频监控技术应运而生，可为轨道交通系统提供全方位、实时的监控和管理。
在安全管理方面，智能视频监控技术能够对车站、列车以及设备进行监控，及时发现问题，预防事故的发生。
在运营效率方面，智能视频监控技术可以实时监测车站乘客流量、列车运行状态，并根据数据进行调整，提高运行效率。
智能视频监控技术具有多项特点，适用于城市轨道交通系统的应用。
智能视频监控技术可以实时采集高清晰度的图像和视频，能够提供更准确的信息。
智能视频监控技术可以进行图像分析和数据处理，通过人工智能算法，可以实现运动目标检测、异常行为识别等功能。
智能视频监控技术还支持远程监控和控制，在运营人员不在现场的情况下，依然能够进行实时监管。
智能视频监控技术在城市轨道交通系统中的应用具有重要意义。
它可以提供全方位、实时的监控和管理，为轨道交通系统的安全和运营效率提供支持。
智能视频监控技术的应用还存在一些挑战，比如数据安全和隐私保护等问题，需要进一步研究和解决。
轨道交通智能视频监控的关键技术研究
轨道交通智能视频监控的关键技术研究现今，智能视频监控技术已经在各行业中得到广泛应用，尤其是轨道交通监控系统当中，实现了内部异常设备、行为及建筑的智能识别。
文章通过深入剖析轨道交通智能视频监控的各项关键性技术，以期为相关研究提供理论参考。
标签：轨道交通；运动目标检测；智能视频监控伴随当今轨道交通行业持续高速发展，传统类型的视频监控系统已经难以满足时下要求，亟需更加智能且高效的视频监控技术。
所谓智能视频技术，实质为自动抽取及分析视频源当中的处于核心的关键技术。
我们可将摄像机当作是人的双眼，而将智能视频设备及系统当作大脑。
智能化的视频技术，实质为利用计算机所具有的对数据实施处理的功能，对视频画面当中的诸多数据实施快速而又准确的分析，在此过程中完成对用户无用信息的滤除，保留关键信息。
1 运动目标检测方法（1）帧差法。
此方法原理就是运用与图像序列相邻的二帧或三帧，将像素时间的差分作为检测的基础环节，通过运用所获取的阈值，在图像中，实现相应运动区域的提取。
首先，对于处于相邻状态的帧图像，则将其素值减去，然后，则实施二值化差分。
如若环境亮度所存有的变化不大，则与之对应的像素值也会存有较小变化，相比与预先设定的阈值，存在小于后者状况，则可将此处作为背景像素；若像素有改变，可将其标记为由于处于运动状态的物体所致，然后将其设置为前景像素，运用所标记像素，依据其区域范围，在图像当中，就运动目标位置给予确定。
（2）光流法。
对于光流法的核心任务而言，为对光流场开展更为有效的计算，依据图像所存有序列，凭借时空梯度，详细估算运动场，然后则对运动场变化进行分析，检测及分割运动目标与场景。
光流法无需对场景信息事先知晓，便可对运动对象实施检测，并对运动背景情况及时处理，但却由于遮挡、阴影、多光源及噪声多等因素，而严重影响光流场分布的计算结果。
2 目标跟踪算法2.1 基于区域的跟踪所谓基于区域的跟踪，实质为利用图像分割或人为选定，获取相应目标模板，而后在序列图像当中，对候选模板与目标模板之间的相似程度进行计算，用相关算法，确定图像目标，完成目标跟踪任务。
关于提高城市轨道交通视频监控摄像机可靠度的研究
关于提高城市轨道交通视频监控摄像机可靠度的研究摘要：文章阐述了轨道交通视频监控系统摄像机的覆盖范围广、重要性较高，但设备故障频发，故障指数高，检修人员无法日常完成对其巡检的难题，通过部署自动巡检脚本，并对其进行研究分析，给出了应对措施及解决成果，减少了人员的巡检时间，同时确保视频监控系统摄像机稳定运行，出现故障尽早发现处置，提高设备可靠度。
关键词：视频监控摄像机可靠度一、系统简介视频监控系统简称CCTV系统，是保证城市轨道交通行车组织和安全的重要手段。
行车调度员和车站值班员利用它监视列车运行、客流情况、变电所设备室设备运行情况，提高行车指挥透明度的辅助通信工具。
公安部门利用它对车站、轨道交通公安分局进行实时监视。
当车站发生灾情时，CCTV系统可作为防灾调度员指挥抢险的工具，减少不必要的人员伤亡和物料损失。
所以CCTV系统在城市轨道交通运营工作中是一个非常重要的系统。
二、巡检现状分析昆明轨道交通CCTV系统摄像机遍布全线，数量多达几千余个。
现有巡检CCTV系统摄像机需要逐站登录可视化告警管理平台，依次查看各站摄像机的在线情况，操作过程繁琐、耗时、费力；且在此巡检过程中很难及时发现离线的摄像机，从而无法对故障摄像机进行检修。
直接影响了地铁安全、高效的运营，这一系列问题的产生源于巡检摄像机是否在线的时间过长。
1.巡检现状：传统CCTV系统摄像机巡检需要逐站登录可视化告警管理平台，依次查看各站摄像机的在线情况，操作过程繁琐、耗时、费力，巡检一个车站时长达55分钟（见下表）；且在此巡检过程中很难及时发现离线的摄像机，导致离线摄像机无法查看实时监控画面。
针对摄像机巡检时间较长问题，围绕人、机、料、法、环、测六个方面进行分析，找到下面六个末端因素，原因可能分析未巡检人员业务问题，专业知识欠缺，人员操作生疏，软件平台问题，软件平台操作出现数据异常，软件平台易卡顿，摄像头质量问题，施工工艺差，摄像头易离线，巡检方法问题，操作步骤繁琐，巡检结果统计时间长，CCTV工作站所在位置环境问题等进行分析如下：1、末端因素：人员操作生疏。
城市轨道交通视频监控技术分析与研究谭英强
城市轨道交通视频监控技术分析与研究谭英强发布时间：2021-12-25T08:24:31.173Z 来源：基层建设2021年第27期作者：谭英强[导读] 在我国城市轨道交通正常运营过程中，远程视频监控系统可以实时监控轨道交通运情况，可为车站内调度员、车站内旅客接送服务员、列车运行司机以及车站运营管理值班人员提供实时的信息公诚管理咨询有限公司摘要：在我国城市轨道交通正常运营过程中，远程视频监控系统可以实时监控轨道交通运情况，可为车站内调度员、车站内旅客接送服务员、列车运行司机以及车站运营管理值班人员提供实时的信息，这套系统对目前我国城市轨道交通正常运营起到了很大的推动促进作用。
基于此，本文阐述了当前我国远程视频监控系统的主要构成，并对远程视频监控系统主要技术功能进行了分析研究，可供同仁参考。
关键词：城市轨道交通；远程视频监控；主要构成；技术功能前言当下，随着我国天网工程的逐步完善，视频监控无所不在，该系统通过视频摄像机将各处的现场情况实时汇集处理到一个监室电子屏幕内，对视频摄像机实时拍摄采集到的视频画面信息进行视频数据分析存储，可为事件调查工作提供强有力的处理依据，还原现场真实情况，依此合理进行处置，这样可以真正达到一人同时监控一个全局的最佳效果。
下面我们就从视频监控系统结构和基本功能两两个方面上来探讨一下我国城市轨道交通视频自动监控技术，以供同仁参考。
1.城市轨道交通视频监控系统的主要技术构成1.1 前端设备远程视频监控系统的用于前端设备主要由一个个的监控摄像机构成，根据不同目的需求，在不同目的地方它所安装的监控摄像机在其种类也会有大的差别。
例如：在地铁站内所安装的监控摄像机主要包括普通枪机和球机两种。
首先从它的名字上我们可以看出这两类型的监控远程摄像机本身在它的外观以及整体形状上的不同，一个主要就是用于监控枪型，一个则主要是用于监控前端球型。
除了它的外观以及形状不同，两者本身它所包含的主要监控零部件也就会有所区别，一个普通型的监控枪机本身一般是不需要包含控制前端监控镜头的，由于在枪机上的使用者根据不同目的需求自行选择配置不同的控制前端监控镜头，而这种监控球机一般是监控前端镜头内置监控镜头进行一体化后的监控远程摄像机，所以它本身一般是没有自带一个前端镜头的。
智能视频监控技术在城市轨道交通系统中的应用研究
智能视频监控技术在城市轨道交通系统中的应用研究
智能视频监控技术是一种高效的城市安全保卫措施，被广泛应用于城市轨道交通系统中。
该技术通过安装高清晰度摄像头，实时监控地铁车站、车厢和轨道场所等；并利用计算机视觉算法、图像识别技术和异常检测算法等，对所获取的视频数据进行处理、分析和挖掘，从而实现对轨道交通系统中存在的安全隐患和风险的预警、防范和应对。
1. 预防犯罪和维护治安
通过在地铁站台、通道、车站出入口等重要位置安装高清晰度摄像头，对进出站的乘客进行监控和拍摄，一方面能预防犯罪行为；另一方面，一旦发生犯罪行为，能够及时发现，并协助执法人员抓捕犯罪嫌疑人。
2. 提供紧急救援和应急响应
智能视频监控技术能够通过在车站、车厢内安装摄像头，及时发现并报告乘客中出现的突发状况，如晕厥、抽搐等，同时也能帮助快速定位车站的紧急出口、消防栓等重要设施，以便在突发情况下快速疏散乘客。
3. 提高轨道交通的安全性能
通过智能视频监控技术，可以实现对地铁站厅、站台、车门、轨道等交通设施的实时监控，发现轨道交通系统发生的异常情况，如离岸/车、行人/车违规等现象，以便及时采取措施，降低交通事故的发生率。
4. 对轨道交通系统运营和管理的监测和控制
智能视频监控技术将通过对轨道交通路线、站点、车辆等信息的监控，实现对轨道交通系统的运营和管理，及时掌握车流、人流、货流等信息，为交通管理、统筹调度、票务管理等提供科学数据。
总之，智能视频监控技术的应用，能够为城市轨道交通系统提供科学的安全监控，保障交通安全，提高城市交通效率和质量，为实现城市化、网络化、智能化等发展目标做出重要贡献。
关于城市轨道交通中的视频监控系统的技术要点研究
关于城市轨道交通中的视频监控系统的技术要点研究摘要：本文将针对城市轨道交通视频监控系统展开研究，首先分别介绍视频监控系统的构成和功能，之后通过多方面阐述城市轨道交通视频监控系统的技术要点。
发挥各项基础作用效果，提升视频监控系统应用价值。
关键词：城市轨道交通；视频监控系统；技术要点引言基于满足城市轨道交通运行实时监控目标，应在各项基础支持下为城市轨道交通部署视频监控系统。
强化城市轨道交通视频监控系统实际运行效果，有效监控城市轨道交通实际运行状态。
在解决城市轨道交通运行问题条件下，满足城市交通运输行业实际发展要求。
与此同时，必须保证相关人员对城市轨道交通视频监控系统中技术要点有所了解。
并在各项技术支持下推进视频监控系统稳步运行，更好保障城市轨道交通运行安全性和稳定性。
1城市轨道交通视频监控系统的构成针对城市轨道交通视频监控系统（见图1）展开研究，其主要包括监控中心、车站、列车和车辆段安防监视子系统等部分构成，同时每条轨道线路都设有中心级监控点和车站级监控点，并在各区域监控点相互配合条件下对城市轨道交通进行动态监控，之后借助现代化手段将最终监控结果制成视频，方便相关人员对城市轨道交通实际运行状态展开有效判断。
发挥视频监控系统在城市轨道交通运行监控和基础问题调整中作用效果，以将视频监控系统在城市轨道交通中作用效果和应用价值全面表现出来。
图1 城市轨道交通视频监控系统2城市轨道交通视频监控系统的功能通过各项实践研究，发现城市轨道交通中视频监控系统本身具备明显功能，这就应针对城市轨道交通视频监控系统功能展开研究，使得城市轨道交通视频监控系统实际作用全面表现出来。
就目前来看，城市轨道交通中视频监控系统的功能主要表现在以下几个方面：第一，通过视频监控系统可以实现城市轨道交通运行状态和诸多内容有效监视的目标，促使管理人员在短时间内掌握车辆调度员日常行为轨道交通实际运行状态。
为驾驶员和调度员提供有效指挥，避免城市轨道交通运行操作人员在开展各项工作时出现问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

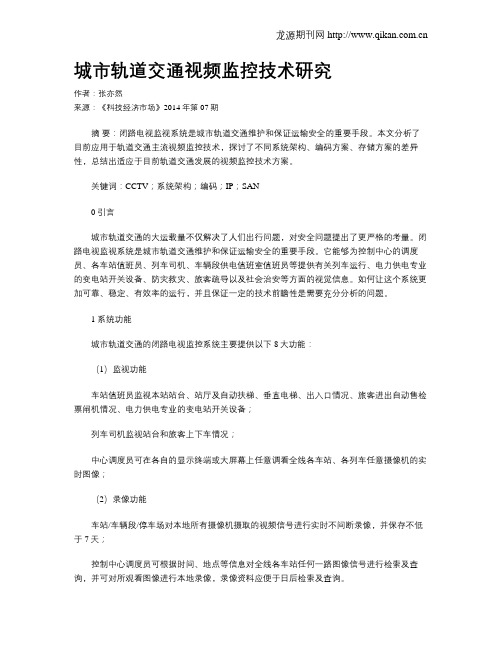

城市轨道交通视频监控技术研究
作者：张亦然
来源：《科技经济市场》2014年第07期
摘要：闭路电视监视系统是城市轨道交通维护和保证运输安全的重要手段。
本文分析了目前应用于轨道交通主流视频监控技术，探讨了不同系统架构、编码方案、存储方案的差异性，总结出适应于目前轨道交通发展的视频监控技术方案。
关键词：CCTV；系统架构；编码；IP；SAN
0 引言
城市轨道交通的大运载量不仅解决了人们出行问题，对安全问题提出了更严格的考量。
闭路电视监视系统是城市轨道交通维护和保证运输安全的重要手段。
它能够为控制中心的调度员、各车站值班员、列车司机、车辆段供电值班室值班员等提供有关列车运行、电力供电专业的变电站开关设备、防灾救灾、旅客疏导以及社会治安等方面的视觉信息。
如何让这个系统更加可靠、稳定、有效率的运行，并且保证一定的技术前瞻性是需要充分分析的问题。
1 系统功能
城市轨道交通的闭路电视监控系统主要提供以下8大功能：
（1）监视功能
车站值班员监视本站站台、站厅及自动扶梯、垂直电梯、出入口情况、旅客进出自动售检票闸机情况、电力供电专业的变电站开关设备；
列车司机监视站台和旅客上下车情况；
中心调度员可在各自的显示终端或大屏幕上任意调看全线各车站、各列车任意摄像机的实时图像；
（2）录像功能
车站/车辆段/停车场对本地所有摄像机摄取的视频信号进行实时不间断录像，并保存不低于7天；
控制中心调度员可根据时间、地点等信息对全线各车站任何一路图像信号进行检索及查询，并可对所观看图像进行本地录像，录像资料应便于日后检索及查询。
（3）摄像范围控制功能
各车站/车辆段/停车场值班员能够在本地控制镜头焦距和云台摄像机，并可设定优先级。
控制中心各调度员能够远程控制各车站云台摄像机，并可设定优先级。
优先级顺序暂定为：中心防灾值班员、车站防灾值班员、中心行车值班员、中心电力调度员、车站行车值班员。
预留公安视频监控及其它共享视频信息的优先级设置，并保证优先级随时可调，且对不同的云台可设置不同的优先级。
（4）字符叠加功能
系统应能将摄像机的号码及位置、云台当前控制使用者ID、摄像日期和时间等信息进行叠加，以便在监视器上显示，且能随时调整改动。
（5）图像分析功能
关键部位（部分摄像机）的图像应具有异常图像分析功能，一旦发生异常情况，系统会自动切断正常显示在屏幕上的图像，直接弹出异常画面并伴随声光报警。
包括但不限于非法闯入报警功能、可疑物品遗留报警功能、人员长期滞留报警功能、人员拥挤自动报警功能、自动客流统计功能等。
（6）系统联动功能
图像应与FAS（火灾报警）专业具有联动功能，发生火灾报警时，系统应直接弹出异常位置画面并伴随声光报警。
（7）远程电源控制功能
控制中心各调度员在需要的情况下，应能控制各车站的摄像机、监视器的电源，列车停运后关闭，开始运营前开启，以延长设备的使用时间。
（8）系统网络管理功能
主要负责对视频监控系统进行综合的监视与管理，在必要时对系统数据及配置作及时的修改。
2 系统组网方案分析
闭路电视监视系统经历了模拟视频阶段，数字和模拟混合应用阶段并在逐渐向纯数字系统过渡。
传统模拟视频系统方案的视频传输利用成对的频分复用视频光端机实现点对点的模拟光通道。
虽然该技术发展应用已非常成熟，但当系统较大时，因每站需要占用较多光纤资源，资源利用率低；车站与中心之间通道无保护；且系统一旦设定，扩容较困难等不足。
相对而言，数字视频传输方式、充分利用专用通信系统的网络资源，节约光纤，光端机等模拟传输设备；享有专用网络传输通道的复用保护机制，安全性提高；传输通道网络化，便于系统管理、维护和扩展；符合当前视频监控技术网络化，数字化的发展趋势。
根据业务需求，目前有以下两种数字视频系统组网方案能满足地铁视频监视系统需要：
2.1 方案一：车站模拟+数字传输方式
该方案车站级仍然是一种基于视频切换矩阵的模拟视频的解决方案，视频信号从车站到控制中心的传输过程中采用了数字压缩编码技术。
在车站，从摄像机采集的视频信号通过视频电缆输入到车站视频矩阵，车站值班员通过控制视频矩阵的输出，选择所需要的图像进行监视。
中心调度员需要调看的图像，通过车站的视频编码设备转换成数字信号后，由传输网络传至控制中心，控制中心调度员通过中心数字视频控制设备选择所需要的图像进行监视。
2.2 方案二：全数字方式
控制中心及各车站设置以太网交换机，交换机间通过传输系统的光传输网互联。
车站摄像机采集的视频图像经过视频编码设备编码后接入本站以太网交换机；控制中心调度员、车站值班员处的监视终端与本地交换机连接；图像存储设备、视频服务器直接接入本地交换机，实现对图像的存储和控制。
本方案由本地交换机，通信光纤传输网构成一个广域数字视频传输网络，网络中视频信号交叉切换通过交换机由视频服务器来完成，中心及车站对云台控制的优先级通过视频编码和控制设备由软件实现。
2.3 方案分析
方案一为半数字化方案，国内大部分2010年前开通的地铁线路均采用此方案，优点是技术及应用都比较成熟可靠，经过矩阵切换后再编码，节省编码设备。
缺点是由于需要模拟、数字二次切换，控制软件复杂，不便于网络扩容及设备维护管理；没有实现全数字化，不易建立通用的数字化图像平台。
方案二为全数字化方案，随着数字化技术的发展，已经逐步在地铁中应用，例如北京地铁机场线工程等。
该方案实现了全数字化的图像平台，不独占光纤，且享有数据传输平台的环网
保护机制，具有多点观看图像、资源共享、扩容简单、等优点；只需增加编解码板即可扩容，易维护。
两种方案的技术比较表，如表1所示。
从灵活调用，技术先行性，系统构成，扩展性等方面综合考虑，新建的地铁线路宜采用全数字方案进行系统构建。
3 图像数字编码方案选择
结合目前技术发展及国内地铁使用情况，符合闭路电视监视系统图像质量要求的编码标准主要有M-JPEG、MPEG-2、MPEG-4、H.264四种。
四种编码方式中，M-JPEG占用带宽最高，但延时
考虑到系统采用全数字方案后，从监控终端到中心大屏幕、到车站控制室、到公安派出所以及到存储设备四方向编码的一致性和设备的统一性，可以考虑主要采用H.264的编码技术，也可以根据工程需要，在需要MPEG-2的方向，可以配置MPEG-2/H.264双编码器。
4 图像存储设备选择
目前，存储技术主要包括DAS（直接式存储）技术，NAS（网络接入存储）技术，SAN （存储区域网络）技术，随着计算机的高速发展，网络化的SAN、NAS技术逐渐取代了DAS 技术成为市场主流。
对比这两种技术，NAS主要侧重于用户共享数据。
SAN主要侧重于磁盘、磁带以及连接它们的可靠的基础结构。
就地铁实际需求而言，更适合SAN技术。
SAN技术又包含IP SAN设备和FC SAN设备。
目前在轨道交通行业中，主要运用的由三种存储方案，如表2所示：
方案一：采用IP SAN存储方案
方案二：采用FC SAN存储方案
方案三：采用数字硬盘录像方案
数字硬盘录像机因技术成熟、设备便宜、实施简单，已经被广泛应用于各种监控应用场合，成为主要的存储设备。
但是随着轨道交通闭路电视监视系统的不断发展，对视频存储的数量、质量及灵活性的要求越来越高，按数字硬盘录像机的性能，需配置的数字硬盘录像机数量不断增长，给后期设备维护、管理带来较大困难，且数据存储不如SAN技术可靠。
相较数字硬盘录像机，SAN技术具有存储容量大、配置灵活、安全可靠等特点，考虑技术先进性及后期运营维护等多方面因素，因此轨道交通行业宜采用SAN存储方案。
相比SAN技术下两种设备，IP SAN即将FC SAN中光纤通道用以太网实现，在节省成本、维护简单的基础上，同样充分满足系统需求。
因此，IP SAN存储方案更具优势。
5 列车司机监视方式
列车司机监视的目的是了解相应站台的旅客上下车情况，监视器的设置方式主要有在站台停车位侧设置监视器方案以及在列车驾驶室内设置监视器两种方案。
由表3比较可以看出，将监视器设于站台停车位的方式简单可靠且投资较低，已建的南京、北京、上海、广州、深圳各线都是采用在站台端设置监视器方案。
采用在驾驶室设监视器方案，可以改善监视效果，司机在驾驶座椅上就可清楚地知道乘客上下车的情况。
但该方案需在所有驾驶室装设监视器，不仅列车驾驶室的显示屏尺寸和安装位置受限，还存在机车的电磁干扰问题，监视图像质量不如站台上的监视器。
此外，监视器与车站设备室的控制设备之间需采用无线方式传送视频信号，不仅投资费用较大、且频点使用受限，涉及车辆、PIS、信号等多专业接口，系统较为复杂，目前国内地铁较少采用此方案。
考虑到工程的可实施性，本工程推荐采用在站台停车位侧设置监视器方案。
6 结束语
经过以上分析，采用全数字的系统组成架构让系统结构变得更加简单，数据流更加归一，在这全数字的基础进行全数字的应用才得以实现。
采用H.264的编码和IP SAN的应用让设备得到了统一，配置更加灵活。
安全级别更高。
考虑到日后调用需求增加或采用单终端多画面调用方式，在系统中车站到中心的骨干上，再预留500M视频传输带宽即可满足今后扩容的需要。
参考文献：
[1]乔彩风. 数字视频监控系统的设计与实现[J].计算机与现代化，2007（12）.
[2]元璐.数字视频监控系统关键技术的研究[J].山东轻工业学院学报，2008，（22）：1.
[3]杨磊. 视频监控领域的数字化技术[J].中国安防，2007（7）.。
